O6E202 - Capteur de porte/fenêtre IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre (barrage photoélectrique)
Marque	IFM
Modèle	O6E202 (récepteur) / O6S202 (émetteur)
Dimensions (approx.)	30 x 30 x 15 mm
Poids (approx.)	50 g
Alimentation	10-30 V DC, selon EN 50178
Fonctions principales	Détection sans contact d'objets, sortie de commutation (PNP/NPN), réglage de sensibilité par potentiomètre, sélection mode éclairement/obscurcissement
Indicateurs LED	LED verte (marche et stabilité), LED jaune (sortie active)
Raccordement électrique	Connecteur M8 ou M12 (selon version), câble 3 ou 4 fils
Type de sortie	PNP ou NPN, configurable
Portée maximale	Non spécifiée dans la notice, typiquement quelques mètres
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux, sans solvants ni produits agressifs
Sécurité	Raccordement par électricien qualifié, respect des normes nationales et internationales
Réparabilité	Réparation uniquement par le fabricant
Élimination	Élimination écologique selon les réglementations nationales
Informations générales	Notice disponible gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - O6E202 IFM

Comment raccorder le capteur IFM O6E202 ?

Le raccordement doit être effectué par un électricien qualifié. Utilisez une alimentation selon EN 50178 et respectez les schémas de câblage pour les versions PNP ou NPN (connecteurs M8/M12, couleurs des fils : BN = brun, BU = bleu, BK = noir).

Que signifient les LED sur le récepteur ?

La LED verte indique la mise sous tension et une capacité de réserve suffisante (signal stable). La LED jaune s'allume lorsque la sortie de commutation est active (objet détecté en mode obscurcissement, ou absence d'objet en mode éclairement).

Comment régler la sensibilité du capteur ?

Utilisez le potentiomètre sur le récepteur : tournez dans le sens horaire pour augmenter la sensibilité, dans le sens anti-horaire pour la réduire.

Comment configurer le mode de sortie (éclairement/obscurcissement) ?

Sur le récepteur, réglez le commutateur de fonction : position D pour l'obscurcissement (sortie active quand objet détecté), position L pour l'éclairement (sortie active quand aucun objet).

Quelle est la portée maximale du barrage photoélectrique ?

La portée maximale n'est pas précisée dans la notice, mais elle dépend de l'orientation exacte de l'émetteur et du récepteur. Pour une détection fiable, respectez l'alignement optimal.

Comment nettoyer le capteur ?

Dégagez la lentille de toute saleté avec un chiffon doux. N'utilisez pas de solvants ou de produits qui pourraient endommager les parties en plastique.

Puis-je réparer moi-même un capteur défectueux ?

Non, les détecteurs défectueux doivent être réparés uniquement par le fabricant IFM.

Quelles sont les conditions pour que la LED verte reste allumée ?

La LED verte reste allumée tant que la tension d'alimentation est fournie et que la capacité de réserve (signal reçu par le récepteur) est suffisante, indiquant un signal stable.

Comment choisir entre sortie PNP et NPN ?

La notice fournit des schémas pour les deux types. Le choix dépend de votre automate ou système de contrôle. Le récepteur peut être configuré en PNP (courant de sortie positif) ou NPN (courant négatif).

Où trouver la notice complète du IFM O6E202 ?

La notice est disponible gratuitement en téléchargement sur le site notice-facile.com au format PDF.

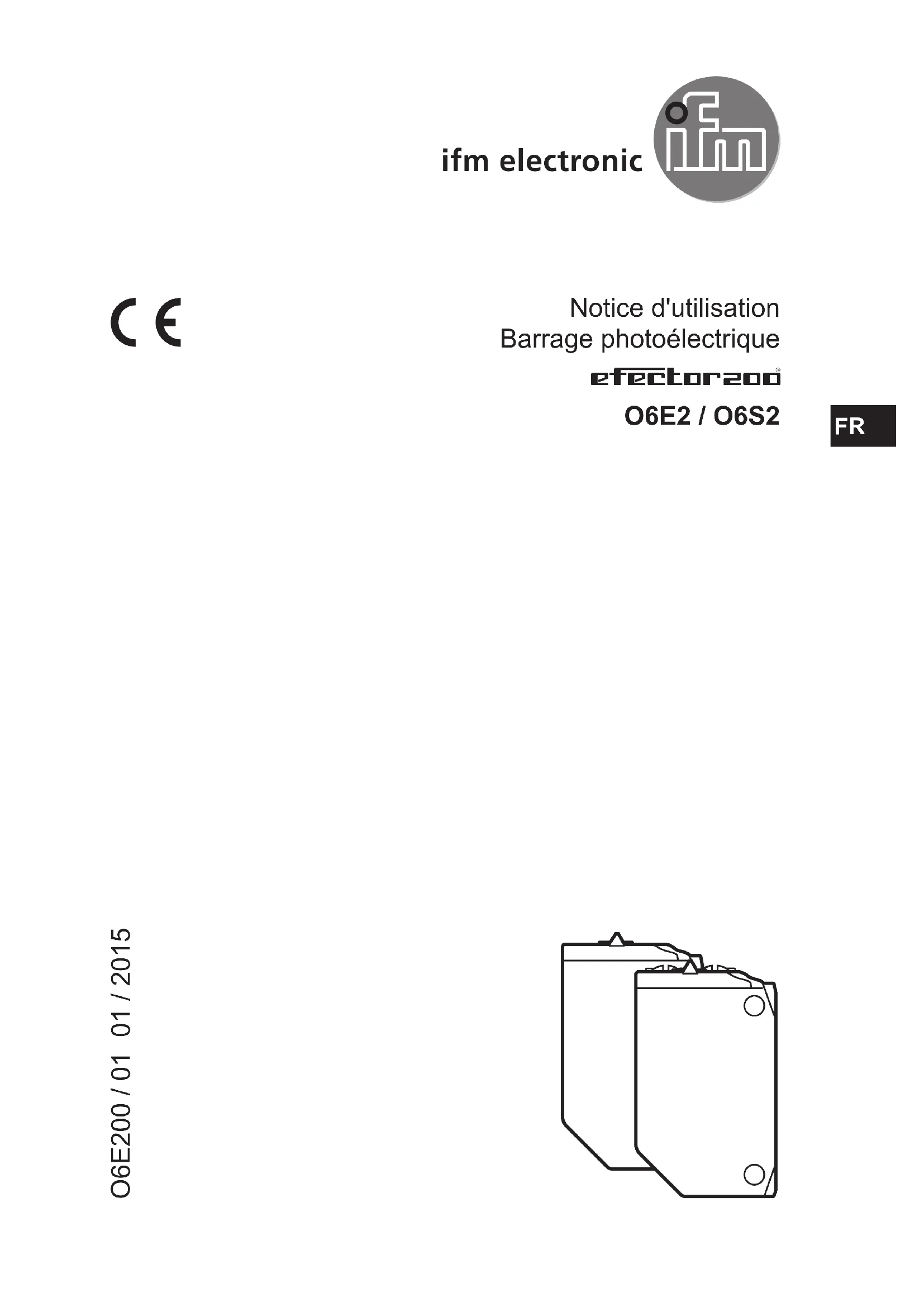

MODE D'EMPLOI O6E202 IFM

Notice d'utilisation

Barrage photoélectrique

efector200®

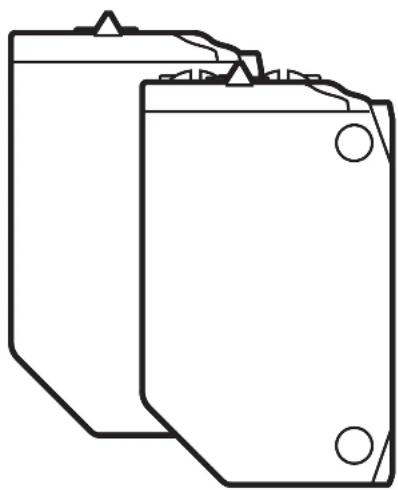

O6E2 / O6S2

FR

1 Remarques préliminaires

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

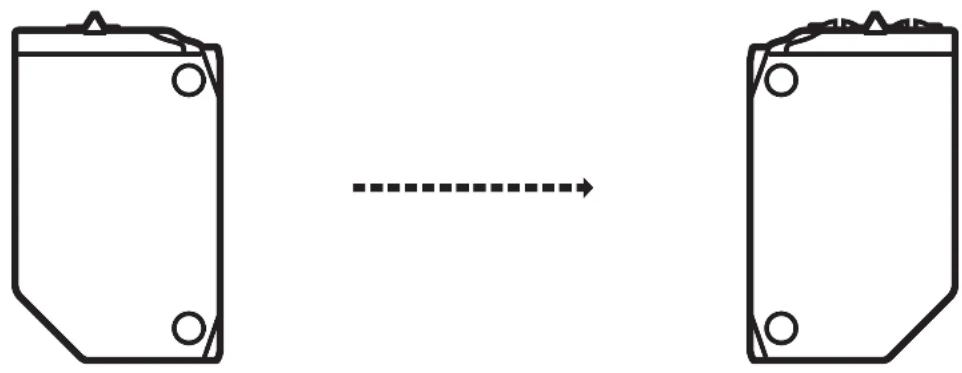

3 Montage

▶ Fixer le récepteur (O6E ...) à l'aide d'un dispositif de fixation.
▶ Orienter l'émetteur (O6S ...) vers le récepteur et le fixer de la même manière.

Portée maximale seulement en cas d'orientation exacte.

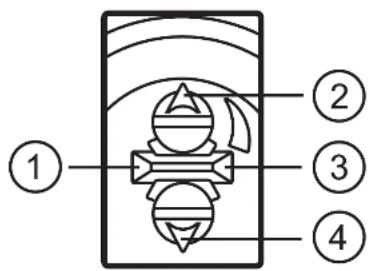

4 Eléments de service et d'indication

1: LED verte - fonctionnement

Récepteur

1: LED jaune - sortie de commutation active
2: potentiomètre de réglage sensibilité
3: LED verte - fonctionnement, affichage de stabilité
4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte sur le récepteur s'allume en cas de tension d'alimentation fournie et capacité de réserve suffisante. Dans ces conditions, le détecteur reçoit un signal stable.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	éteinte éteinte
obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune	éteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

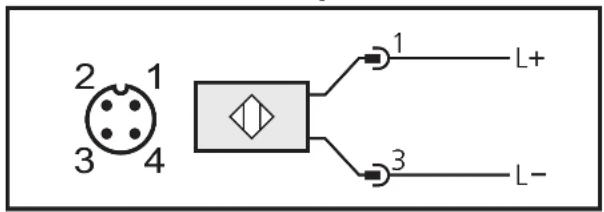

5.1 Emetteur

connecteur M12 déporté câble *


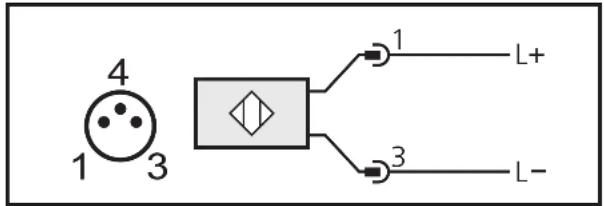

connecteur M8 3 pôles connecteur M8 4 pôles

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

5.2 Récepteur

5.2.1 PNP

connecteur M12 déporté câble *

connecteur M8 3 pôles connecteur M8 4 pôles

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

5.2.2 NPN

connecteur M12 déporté câble *

connecteur M8 3 pôles connecteur M8 4 pôles

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

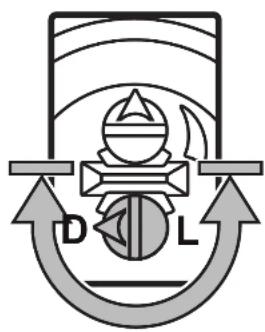

6.1 Régler la fonction de sortie

Récepteur

► Réglage D : obscurcissement► Réglage L : éclairement

6.2 Régler la sensibilité

Récepteur

► Augmenter la sensibilité : tourner le potentiomètre de réglage en sens horaire.► Réduire la sensibilité : tourner le potentiomètre de réglage en sens anti-horaire.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte s'allume en cas de tension d'alimentation fournie et capacité de réserve suffisante.
Réglage obscurcissement : la sortie est commutée / la LED jaune (récepteur) est allumée lorsqu'un objet est détecté.
Réglage éclairement : la sortie est commutée / la LED jaune (récepteur) est allumée lorsque aucun objet n'est détecté.

8 Entretien, réparation et élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
