O5H501 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements réflexion directe avec suppression de l'arrière-plan
Marque	IFM
Modèle	O5H501
Série	O5H5xx
Principe de détection	Réflexion directe avec suppression de l'arrière-plan
Portée	Indiquée sur l'étiquette du produit (varie selon la version)
Alimentation électrique	Selon EN 50178 (typique 10-30 V CC)
Type de sortie	PNP ou NPN selon le câblage
Raccordement	Connecteur ou câble; fils: BN (brun) = L+, BU (bleu) = L-, BK (noir) = sortie
Réglage de la sensibilité	Par boutons OUT on et OUT off
Verrouillage électronique	Oui, appui simultané sur OUT on et OUT off pendant 10 s
Indication LED	État de commutation et clignotement pour réglage
Conditions de montage	Mouvement transversal par rapport à la lentille; test requis pour autres directions
Matériau du boîtier	Plastique
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux; ne pas utiliser de solvants ni produits abrasifs
Sécurité	Installation par un électricien qualifié; respecter les normes nationales et internationales; mettre hors tension avant raccordement
Réparabilité	Réparations uniquement par le fabricant; élimination écologique selon les règlements nationaux
Informations générales	Notice disponible en PDF; données techniques sur www.ifm.com

FOIRE AUX QUESTIONS - O5H501 IFM

Comment régler la sensibilité du détecteur O5H501 ?

Positionnez l'objet à détecter, puis appuyez sur le bouton OUT on pendant 2 secondes. La LED clignote. Retirez ensuite l'objet et appuyez sur OUT off pendant 2 secondes. La LED s'éteint et le réglage est terminé.

Comment verrouiller électroniquement l'appareil ?

Appuyez simultanément sur OUT on et OUT off pendant 10 secondes. La LED change d'état pour confirmer le verrouillage. Répétez l'opération pour déverrouiller.

Quelle est la portée du détecteur O5H501 ?

La portée (range) est indiquée sur l'étiquette du produit. Elle varie selon la version du capteur. Consultez la notice ou l'étiquette pour la valeur exacte.

Comment raccorder électriquement le détecteur ?

Assurez une alimentation selon EN 50178. Mettez l'installation hors tension. Raccordez les fils : BN (brun) à L+, BU (bleu) à L-, et BK (noir) à la sortie. L'appareil peut être configuré en PNP ou NPN selon le câblage.

Que faire si la LED clignote rapidement (8 Hz) après un réglage ?

Cela indique un réglage non réussi. Causes possibles : différence de valeur mesurée trop faible ou temps de programmation maximal de 15 minutes dépassé. L'appareil revient au mode normal sans modification.

Peut-on détecter des objets transparents avec ce détecteur ?

Le détecteur fonctionne par réflexion directe. Pour les objets transparents, un test préalable dans les conditions de l'application est recommandé. La notice mentionne que le mouvement doit être transversal à la lentille.

Comment nettoyer la lentille du détecteur ?

Utilisez un chiffon doux pour nettoyer la lentille. N'utilisez pas de solvants ni de produits qui pourraient abîmer les parties en plastique.

Que faire en cas de défaut de l'appareil ?

Les réparations doivent être effectuées uniquement par le fabricant. Pour l'élimination, respectez les règlements nationaux pour une mise au rebut écologique.

Le détecteur peut-il être utilisé avec d'autres directions de mouvement ?

Le mouvement des objets doit être transversal par rapport à la lentille. Pour d'autres directions, effectuez un test de vérification préalable dans les conditions réelles de l'application.

Où trouver les données techniques complètes ?

Les données techniques et informations supplémentaires sont disponibles sur le site web d'IFM : www.ifm.com ou dans la notice PDF téléchargeable.

MODE D'EMPLOI O5H501 IFM

Notice d'utilisation

Système réflexion directe avec suppression de l'arrière-plan

O5H5xx

701932 / 02 06 / 2011

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (" range ") : → étiquette.

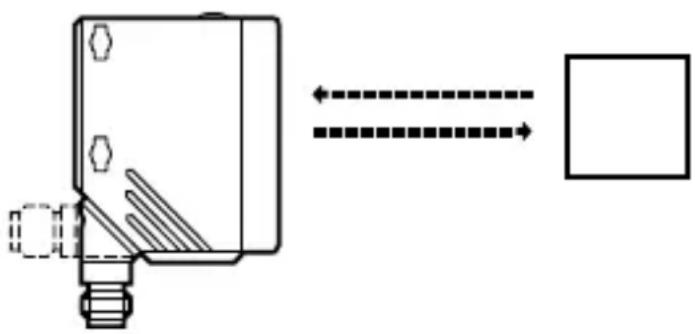

3 Montage

▶ Orienter le détecteur réflexion directe vers l'objet à détecter.

▶ Le fixer à l'aide d'un dispositif de fixation.

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil.

▶ En cas d'autres directions de mouvement, un test de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application.

4 Eléments de service et d'indication

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

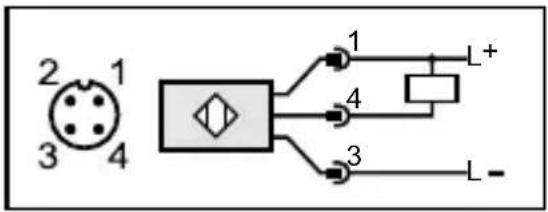

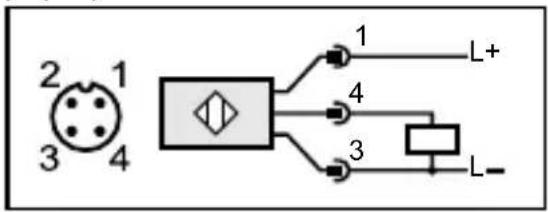

Connecteur

pnp npn

Câble

pnp npn

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

6.1 Réglage de la sensibilité

L'appareil doit commuter lorsque l'objet est détecté

1	► Positionner l'objet. ► Appuyer sur [OUT on] pendant 2 s.> Le réglage de la sensibilité est effectué sur l'objet. La LED clignote.
2	► Enlever l'objet. ► Appuyer sur [OUT off] pendant 2 s.> Le réglage sur l'objet est effectué.> La LED s'éteint. L'opération de réglage est terminée.

L'appareil ne doit pas commuter lorsque l'objet est détecté

▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off].
▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet et puis avec objet.

6.2 Réglage de la sensibilité maximale

▶ Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie.

L'appareil doit commuter lorsque l'objet est détecté.

D'abord appuyer sur [OUT on] et ensuite sur [OUT off].

L'appareil doit commuter lorsque l'objet n'est pas détecté.

▶ D'abord appuyer sur [OUT off], ensuite sur [OUT on].

6.3 Réglage non réussi

La LED clignote rapidement, 8 Hz.
L'appareil passe au mode de fonctionnement normal sans aucune modification des valeurs.

Causes possibles

• Différence de la valeur mesurée trop faible
• Temps de programmation max. de 15 min. dépassé

6.4 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé.

FR

▶ Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s.

La validation est indiquée par un changement de l'état de la LED.

Pour déverrouiller répéter l'opération.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

Affichage par LED.

8 Maintenance, réparation, élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
