Marque	IFM
Modèle	O5E501
Type de produit	Barrage photoélectrique (détecteur)
Catégorie	Éclairage
Référence	O5E5xx / O5S5xx
Fonction principale	Détection d'objets et de matières sans contact
Signal de sortie	Commutation (PNP/NPN selon modèle)
Portée	Indiquée sur l'étiquette (selon version)
Alimentation	Selon EN 50178 (courant de sécurité)
Raccordement électrique	Connecteur ou câble (BN brun, BU bleu, BK noir)
Réglage de sensibilité	Via boutons [OUT on] et [OUT off]
Verrouillage électronique	Appuyer simultanément [OUT on] et [OUT off] 10 s
Indicateurs LED	LED jaune (sortie), LED verte (alimentation)
Température de fonctionnement	Non spécifiée dans la notice (consulter fiche technique)
Protection	Non spécifiée (IP? probablement IP67)
Matériau du boîtier	Plastique (selon nettoyage)
Entretien	Nettoyer les lentilles avec un chiffon doux, sans solvants
Sécurité	Installation par un électricien qualifié
Réparabilité	Réparation uniquement par le fabricant
Élimination	Écologique selon règlements nationaux
Notice originale	Français, 5 pages, téléchargeable gratuitement

FOIRE AUX QUESTIONS - O5E501 IFM

Comment régler la sensibilité du barrage photoélectrique O5E501 ?

Placez l'objet à détecter, puis appuyez sur [OUT on] pendant 2 secondes. Ensuite, retirez l'objet et appuyez sur [OUT off]. La LED jaune confirme le réglage.

Que faire si la LED jaune clignote rapidement (8 Hz) après un réglage ?

Un clignotement rapide indique un réglage non réussi. Cela peut être dû à une différence de mesure trop faible ou un dépassement du temps de programmation (15 min). L'appareil revient en mode normal sans modification. Recommencez avec un objet mieux adapté ou ajustez la position.

Comment verrouiller électroniquement l'appareil pour éviter une fausse programmation ?

Appuyez simultanément sur [OUT on] et [OUT off] pendant 10 secondes. La LED change d'état pour confirmer le verrouillage. Pour déverrouiller, répétez la même opération.

Quelle est la tension d'alimentation du O5E501 ?

La notice indique une alimentation selon EN 50178 sans préciser la tension exacte. Généralement, ces détecteurs fonctionnent en 24 V DC. Consultez la fiche technique sur le site ifm.com pour les valeurs précises.

Comment raccorder électriquement le récepteur O5E501 ?

Raccordez selon le schéma : pour connecteur ou câble, couleurs des fils : BN = brun (alimentation +), BU = bleu (0 V), BK = noir (sortie). Pour les modèles PNP ou NPN, suivez le schéma de la notice.

Que faire si l'appareil ne détecte pas correctement les objets ?

Vérifiez l'alignement de l'émetteur et du récepteur, nettoyez les lentilles, et effectuez un réglage de sensibilité. Assurez-vous que l'objet est dans la portée spécifiée.

Puis-je nettoyer les lentilles avec un produit chimique ?

Non, la notice déconseille l'utilisation de solvants ou produits abrasifs. Utilisez un chiffon doux et sec pour enlever la poussière. Pour les saletés tenaces, un peu d'eau savonneuse est acceptable.

Comment savoir si l'appareil est opérationnel ?

La LED verte sur l'émetteur est allumée si l'alimentation est correcte. La LED jaune sur le récepteur s'allume lorsqu'un objet est détecté et la sortie est commutée.

Où trouver la fiche technique complète du O5E501 ?

Rendez-vous sur le site www.ifm.com, sélectionnez votre pays, puis cherchez la fiche technique du produit O5E501. Vous y trouverez toutes les spécifications détaillées.

Est-il possible de réparer moi-même un détecteur défectueux ?

Non, la notice précise que les détecteurs défectueux ne doivent être réparés que par le fabricant. Ne tentez pas de réparation vous-même, contactez le service après-vente IFM.

MODE D'EMPLOI O5E501 IFM

Notice d'utilisation Barrage photoélectrique

efector200

O5E5xx / O5S5xx

FR

701999 / 02 02 / 2010

Remarque préliminaire1

Symboles utilisés1.1

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Fonctionnement et caractéristiques2

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portee ("range"): → étiquette.

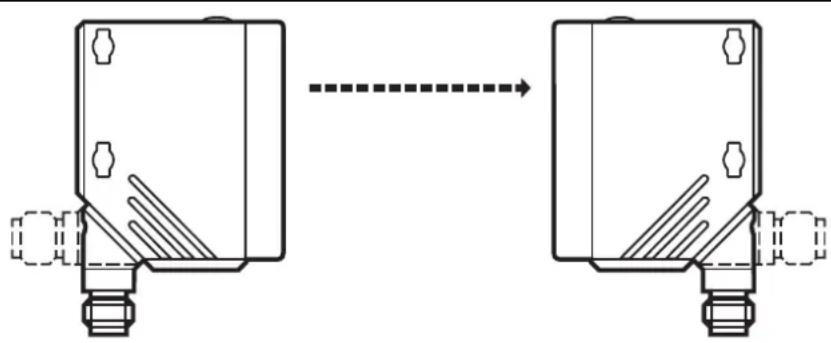

Montage3

Emetteur Récepteur

Monter le récepteur (O5E...) à l'aide d'un dispositif de fixation.

Orienter l'émetteur (O5S...) vers le récepteur et le fixer de la même manière. Portée maximale seulement en cas d'orientation exacte.

Eléments de service et d'indication4

Récepteur

Raccordement électrique5

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.

Raccorder l'appareil comme suit : ▲

Emetteur connecteur Emetteur cable *

Récepteur connecteur

PNP NPN

Récepteur cable

PNP NPN

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

Réglages6

Réglage de la sensibilité6.1

L'appareil doit commuter lorsque l'objet est détecté

1	Positionner l'objet. Récepteur Emetteur Appuyer sur [OUT on] pendant 2 s. Le réglage de la sensibilité est effectué sur l'objet. La LED jaune clignote. >
2	Enlever l'objet. Récepteur Emetteur Appuyer sur [OUT off]. Le réglage de la sensibilité est effectué sans l'objet. > La LED jaune s'éteint. L'opération de réglage est terminée. >

L'appareil ne doit pas commuter lorsque l'objet est détecté

Positionner l'objet (voir figure 1) et appuyer sur [OUT off].

Enlever I'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet (étape 1) et puis avec objet (étape 2).

6.2 Réglage de la sensibilité maximale

interrompre le faisceau.

L'appareil doit commuter lorsque l'objet est détecté.

abord appuyer sur [OUT on], ensuite sur [OUT off].

L'appareil doit commuter lorsque l'objet n'est pas détecté.

abord appuyer sur [OUT off], ensuite sur [OUT on].

6.3 Réglage non réussi

La LED clignote rapidement, 8 Hz.
L'appareilonne au mode de fonctionnement normal sans aucune modification des valeurs.

Causes possibles

Différence de la valeur mesurée trop faible

Temps de programmation max. de 15 min. dépasse

Verrou électronique6.4

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé.

Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s.

La validation est indiquée par un changement de l'etat de > la LED.

Pour déverrouiller répéter l'opération.

Récepteur

Fonctionnement7

Vérifier le bon fonctionnement de l'appareil.

La LED verte (emetteur) est allumée si l'appareil est opérationnel. >

La sortie est commutée lorsquel'objet est present. La LED jaune (récepteur) est allumée.

8 Maintenance, réparation, élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abimer les parties en plastique.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
