Type de produit	Détecteur de proximité inductif pour porte/fenêtre
Marque	IFM
Modèle	IB5162
Catégorie	Capteur de porte/fenêtre
Utilisation	Détection de présence de métaux sans contact
Technologie	Inductif
Portée de travail (Sa)	0 à 0,81 x Sn (Sn selon étiquette)
Distance face active - bride	15 mm
Zone de dégagement	3 x Sn autour de la face active
Distance entre détecteurs	8 x Sn minimum
Raccordement électrique	2 fils DC, AC/DC ou 3 fils DC selon version
Programmation sortie travail/repos	Par branchement (2 fils) ou pont (AC/DC, 3 fils)
Indicateur visuel	LED allumée lorsque la sortie est commutée
Entretien	Aucun entretien nécessaire
Nettoyage	Garder la face active exempte de dépôts et corps étrangers métalliques
Sécurité	Mettre hors tension avant raccordement ; utiliser un fusible miniature si spécifié
Conformité CEM	EN 60947-5-2
Dimensions (L x l x h)	58 x 30 x 42 mm
Diamètre face active	34 mm
Montage	Non encastré, avec bride de fixation fournie

FOIRE AUX QUESTIONS - IB5162 IFM

Comment monter le capteur IB5162 ?

Montez le détecteur avec l'équerre de fixation livrée. La distance entre la face active et la bride doit être de 15 mm. Le montage est non encastré.

Quelle est la portée de détection ?

La portée nominale (Sn) est indiquée sur l'étiquette du capteur. La portée de travail (Sa) est de 0 à 0,81 x Sn (mesurée avec acier 37).

Comment raccorder électriquement le capteur ?

Avant tout raccordement, mettez l'installation hors tension. Raccordez strictement selon les indications de l'étiquette. Pour les modèles 2 fils DC, utilisez les bornes 1/3 et 2/4. Pour les AC/DC et 3 fils, ouvrez le pont pour programmer la fonction repos.

Comment programmer la fonction de sortie travail ou repos ?

Pour les appareils 2 fils DC, la fonction travail s'obtient en branchant 1/3 sur L+ et 2/4 sur L- ; la fonction repos en inversant. Pour les AC/DC et 3 fils, ouvrez le pont fourni pour passer du mode travail (par défaut) au mode repos.

Que faire si la LED ne s'allume pas ?

Vérifiez que le capteur est correctement alimenté et que le raccordement est conforme. Si la LED ne s'allume pas en présence de métal, testez avec un autre objet métallique. Après un court-circuit, vérifiez le bon fonctionnement.

Comment nettoyer le capteur ?

Le capteur ne nécessite aucun entretien. Veillez à ce que la face active et l'espace libre soient exempts de dépôts et de corps étrangers métalliques. Un chiffon doux peut être utilisé.

Peut-on monter plusieurs capteurs côte à côte ?

Oui, mais respectez une distance minimale de 8 x Sn entre les détecteurs de la même version pour éviter les interférences.

Quelles précautions de sécurité prendre ?

Toujours mettre l'installation hors tension avant le raccordement. Insérer un fusible miniature si spécifié dans la fiche technique. Vérifier le fonctionnement après un court-circuit.

Comment savoir si le capteur fonctionne correctement ?

La LED sur le capteur s'allume lorsque la sortie est commutée (présence de métal). Vous pouvez aussi vérifier la commutation à l'aide d'un multimètre. Après montage, testez avec un objet métallique.

Le capteur est-il compatible avec les portes et fenêtres ?

Oui, il est conçu pour détecter l'ouverture/fermeture de portes ou fenêtres équipées d'une pièce métallique. Il détecte les métaux sans contact et fournit un signal de commutation.

MODE D'EMPLOI IB5162 IFM

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Pour la portée nominale (Sn) voir la désignation sur l'étiquette, portée de travail (Sa) 0 ... 0,81 x Sn; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

Monter le détecteur avec l'équerre de fixation livrée.

Distance entre la face active et la bride 15mm.

Montage non encastré.

Zone de dégagement autour de la face active pour montage sur bâti métallique:

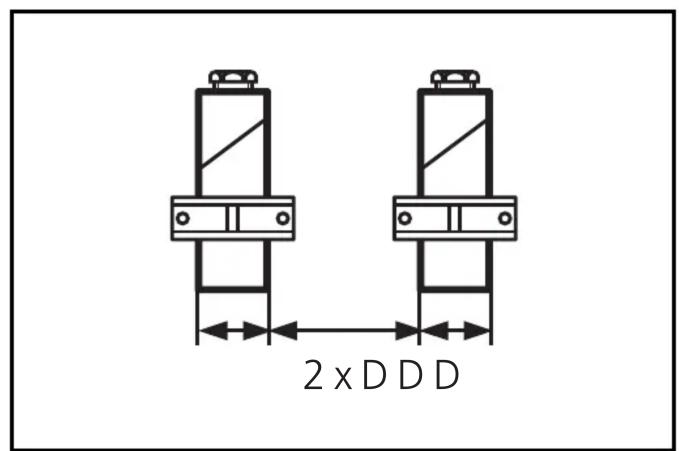

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Programmation de la fonction de sortie pour les appareils 2 fils DC (quadronorm) par branchement:

• fonction de sortie travail: 1/3 = L + ; 2/4 = L-
• fonction de sortie repos: 2/4 = L + ; 1/3 = L-

Programmation de la fonction de sortie pour les appareils AC / DC et les appareils 3 fils DC: Ces appareils sont livrés en fonction de sortie travail. Ouvrir le pont pour les programmer en fonction de sortie repos.

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.

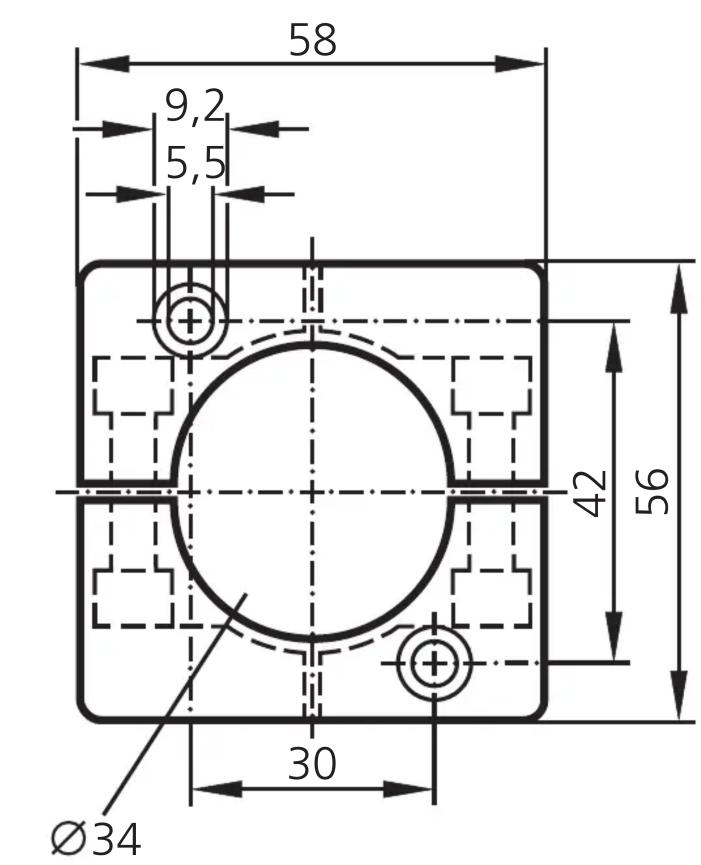

Schéma d'encombrement

Bride de fixation
