Type de produit	Contrôleur de débit d'air
Marque	IFM
Modèle	SL0301
Principe de mesure	Calorimétrique
Fluide mesuré	Air (gaz)
Plage de débit	Réglable via potentiomètre
Sortie	Relais (NO ou NF selon version)
Indication	LED verte (débit > seuil), rouge (débit < seuil)
Alimentation	24 V DC (typique)
Consommation	Non spécifiée
Diamètre de perçage requis	24 mm
Profondeur d'installation	32 mm à 120 mm
Raccord process	À bride, avec joint fourni
Température de fluide	-20 à 80 °C (estimation)
Pression maximale	Non spécifiée
Matériau	Acier inoxydable (probable)
Poids	Environ 100 g
Classe de protection	II
Catégorie de surtension	II
Normes	CEI 60127-2 feuille 1 (fusible)
Entretien	Nettoyage périodique du capteur, vérifier l'étanchéité
Sécurité	Respecter les consignes, installation par personnel qualifié
Pièces détachées et réparabilité	Non spécifiées

FOIRE AUX QUESTIONS - SL0301 IFM

Comment installer le SL0301 ?

Percez un trou de 24 mm de diamètre dans le tuyau. Montez l'appareil avec la bride de fixation fournie en orientant la flèche de marquage dans le sens du débit. La tête du capteur doit être complètement insérée dans le débit d'air, entre 32 mm et 120 mm de profondeur.

Comment régler le seuil de commutation ?

Mettez l'appareil sous tension et activez le débit normal. Après environ 60 s, une LED s'éteint. Si la LED rouge est allumée, tournez le potentiomètre lentement à droite jusqu'à ce que la LED verte s'allume. Si la LED verte est allumée, tournez à gauche jusqu'à voir la rouge, puis de nouveau à droite jusqu'à la verte.

Que signifie la LED rouge ou verte ?

La LED verte indique que le débit est supérieur à la valeur réglée, la LED rouge indique un débit inférieur. L'état du relais est lié à cette indication.

Quel type de fluide puis-je mesurer ?

L'appareil est conçu pour la mesure de débit d'air (gaz). Ne pas utiliser avec des liquides.

Quelle est la tension d'alimentation ?

L'alimentation typique est du 24 V DC. Le schéma de branchement utilise les couleurs BK, BN, BU, WH selon DIN EN 60947-5-2.

Comment raccorder électriquement l'appareil ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension. Respectez les normes nationales. Utilisez un fusible miniature ≤ 5 A (CEI 60127-2 feuille 1) si indiqué.

Puis-je utiliser l'appareil avec des liquides ?

Non, l'appareil est destiné uniquement à la mesure de débit d'air. L'utilisation avec des liquides endommagerait le capteur.

Que faire en cas de non-fonctionnement ?

Vérifiez l'alimentation, le câblage et l'orientation de la flèche. Après un court-circuit, vérifiez le bon fonctionnement. Consultez la notice complète sur ifm.com.

Où trouver les données techniques complètes ?

Scannez le code QR sur l'appareil ou l'emballage, ou consultez www.ifm.com pour la notice et les homologations.

Comment nettoyer le capteur ?

Nettoyez périodiquement la tête du capteur avec un chiffon doux et sec. Assurez-vous que l'installation reste étanche à l'air après nettoyage.

MODE D'EMPLOI SL0301 IFM

Notice d'utilisation

Contrôleur de débit d'air

SL010x

SL030x

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonctions 6
5 Montage 7
6 Raccordement électrique 8
7 Réglages.... 9
8 Fonctionnement 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille les débits d'air et active un relais.

4 Fonctions

• L'appareil détecte le débit selon le principe de mesure calorimétrique.
• L'appareil signale l'atteinte d'un débit d'air réglé par la commutation d'un relais et par un signal LED :

Débit... Relai de sortie* LED
supérieur à la valeur réglée • Normalement ouvert : Le relais s'enclenche.• Normalement fermé : Le relais se déclenche.	verte
inférieur à la valeur réglée • Normalement ouvert : Le relais se déclenche.• Normalement fermé : Le relais s'enclenche.	rouge

* Renseignements sur le type d'appareil (NO ou NF) → Données techniques sur http://documentation.ifm.com.

5 Montage

▶ Percer un trou de 24 mm de diamètre dans le tuyau.
Monter l'appareil à l'aide de la bride de fixation fournie :
- Si l'installation doit être étanche à l'air, utiliser le joint de garniture livré.
- La tête du capteur doit être complètement insérée dans le débit d'air et doit se trouver dans la zone où la vitesse de débit est la plus élevée. Profondeur d'installation : min. 32 mm, max. 120 mm.

≥ 32 mm ≤ 120 mm

Fig. 1: Raccord process, profondeur d'installation

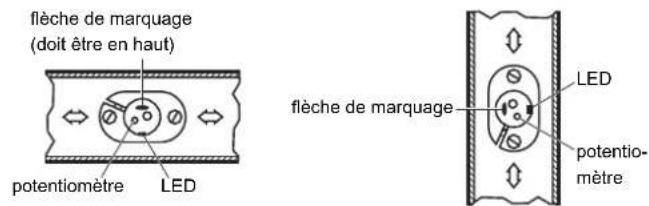

Orienter l'appareil dans le débit d'air. La flèche de marquage sur le bouchon doit montrer dans le sens du débit :

flèche de marquage (doit être en haut) potentiomètre LED flèche de marquage LED potentiomètre

Fig. 2: Orientation

≥ 5 x D ≥ 3 x D D

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil.

▶ Respecter des distances entre le capteur et les perturbations.

Fig. 3: Perturbations

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

La construction de l'appareil est conforme à la classe de protection II.

L'appareil est conforme à la catégorie de surtension II.

La différence de potentiel permise entre le circuit d'alimentation et le circuit de sortie est de max. 300 V.

▶ Prendre les mêmes mesures de protection pour le circuit de sortie que pour le circuit d'alimentation.
▶ Insérer un fusible miniature selon CEI 60127-2 feuille 1 (≤ 5 A instantané), si cela est indiqué dans la fiche technique.
Après un court-circuit, vérifier le bon fonctionnement de l'appareil.
▶ Respecter les normes en vigueur.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement (couleurs selon DIN EN 60947-5-2)
BK : noir BN : brun
BU: bleu WH : blanc

BK : noir BN : brun BU: bleu WH : blanc

7 Réglages

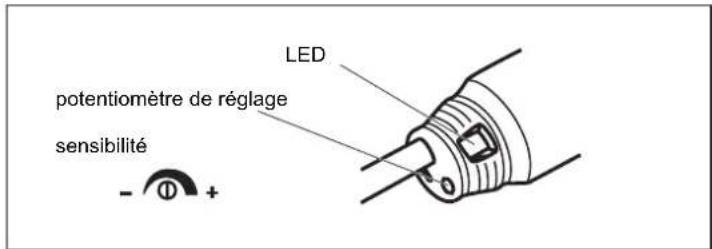

LED potentiomètre de réglage sensibilité - ⭕ +

Fig. 5: Eléments de service et d'indication

Réglage du débit pour ajuster le seuil de commutation :

▶ Mise sous tension.
▶ Activer le débit normal dans l'installation et le maintenir constant.
Les deux LED (rouge et verte) s'allument. Après environ 60 s, l'une des deux LED s'éteint.

▶ Continuer avec étape 1 ou 2.

1. Si la LED rouge est allumée :

▶ Tourner le potentiomètre lentement à droite jusqu'à ce que la LED rouge s'éteigne et la LED verte s'allume.
2. Si la LED verte est allumée :
Tourner le potentiomètre lentement à gauche jusqu'à ce que la LED verte s'éteigne et la LED rouge s'allume.
▶ Tourner le potentiomètre de nouveau à droite jusqu'à ce que la LED rouge s'éteigne et la LED verte s'allume.

Si des fluctuations qui peuvent se produire pendant le fonctionnement doivent être compensées :

▶ Quand la LED verte s'est allumée, continuer à tourner le potentiomètre à droite.

8 Fonctionnement

Après la mise sous tension, les deux LED s'allument pendant environ 60 s, le relais de sortie est enclenché (retard à la disponibilité).

Ensuite, l'appareil est opérationnel.
