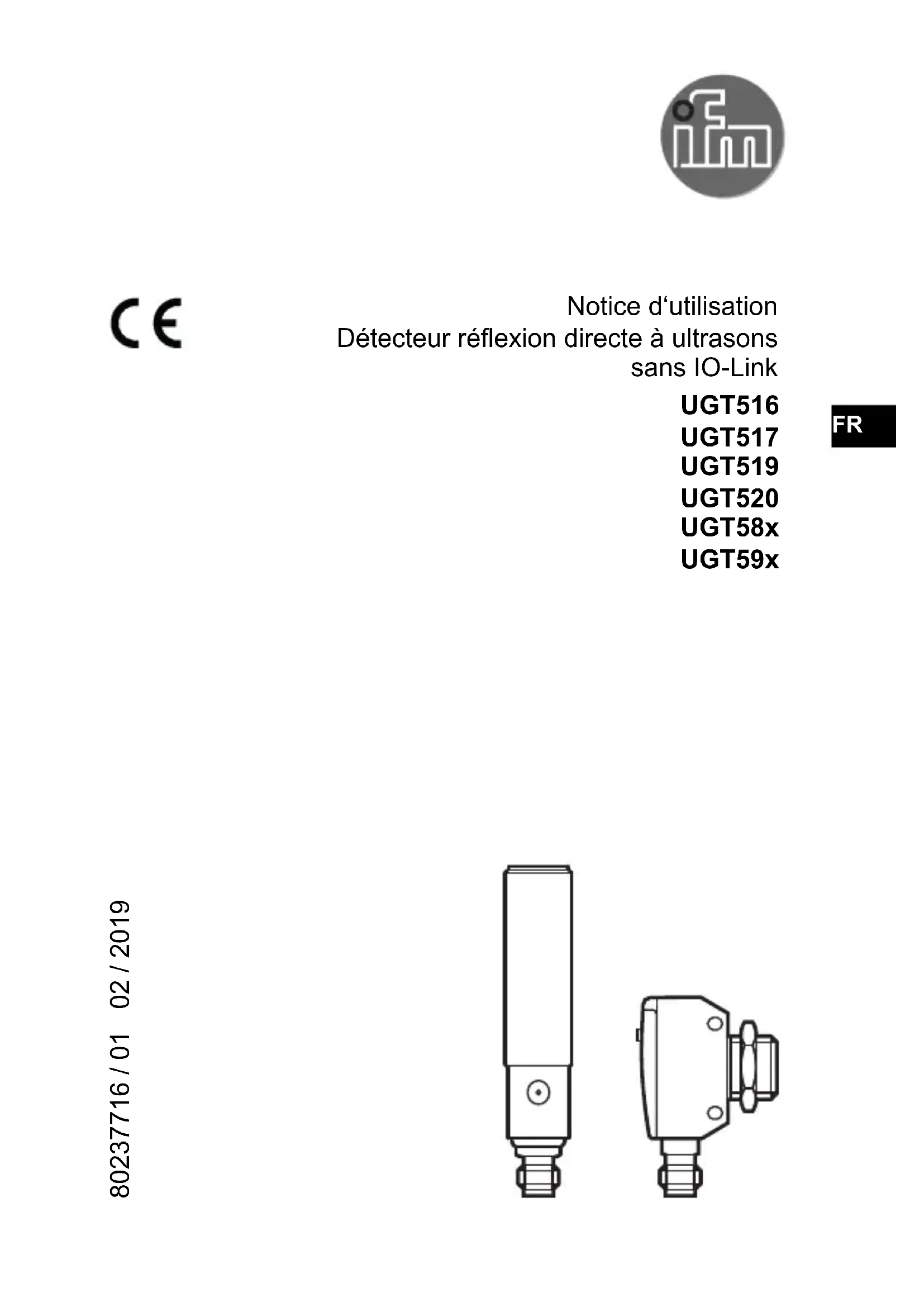

MODE D'EMPLOI UGT589 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

sans IO-Link

UGT516

UGT517

UGT519

UGT520

UGT58x

UGT59x

80237716 / 01 02 / 2019

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

4 Montage

Fixer l'appareil à l'aide d'un dispositif de fixation

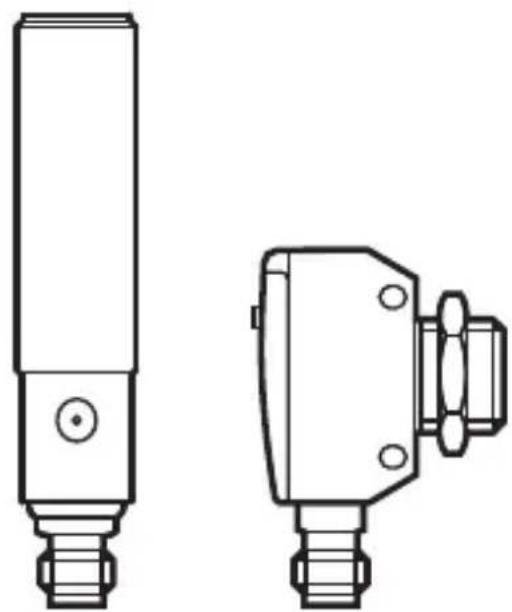

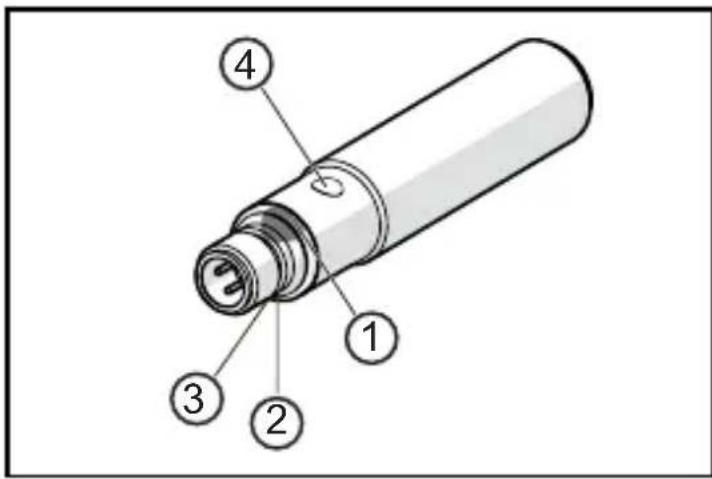

LED d'état 1/2 (jaunes), aide au réglage et indication de sortie 3: LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté 4: bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détention d'objects.

Pour appareils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement.

5 Raccordement électrique

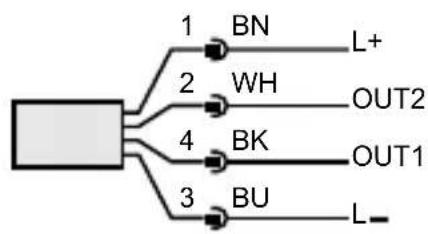

Mettre l'installation hors tension. Raccorder l'appareil (selon le type choisi) :

BK : noir

BN: brun

BU: bleu

WH: blanc

• OUT1: sortie de commutation
• OUT2 : sortie analogique

Couleurs selon DIN EN 60947-5-2

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach ( 6.1).

6.1.1 Démarrer le mode de programmation

Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

6.1.2 Régler le comportement des sorties

Démarrer le mode de programmation ( 6.1.1) Positionner l'objet sur P1 (fig. 1 ou 2). Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé. Positionner l'objet sur P2 (fig. 1 ou 2). Appuyer sur le bouton Teach pendant 1 s. Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

Appuyer sur le bouton Teach >6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz). Les LED d'état 1/2 jaunes clignotent brièvement (>4Hz). La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

Démarrer le mode de programmation ( 6.1.1).

Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

Fig. 1: fonction fenêtre P1 > P2	Fig. 2: fonction hystérésis P1 = P2
BP2P1	BP1/P2
Signal analogue pour la fonction fenêtre	Signal analogue pourla fonction hystérésis
10 V/20 mA 0 V/4 mA 2 10 V/20 mA 0 V/4 mA B P2 P1	10 V/20 mA 0 V/4 mA 2 10 V/20 mA 0 V/4 mA B P1/P2
Signal de commutation pour la fonction fenêtre	Signal de commutation pour la fonction hystérésis
1 1 0 BP2P1	1 1 0 BP1/P2
1: Ausgangsverhalten 2: Signal de sortie inversé 3: Distance objet 4: Réglage usine	B: zone morte P: position programme par Teach T: bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com.
