UGT581 - Détecteur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur à ultrasons réflexion directe, sans IO-Link
Référence	IFM UGT581
Alimentation	18…30 V DC
Sorties	1 sortie de commutation (OUT1) + 1 sortie analogique (OUT2)
Plage de mesure	Typ. 600 mm (zone morte incluse)
Zone morte	Selon fiche technique (à respecter pour la détection)
Indicateurs LED	2 LED état (jaunes), 1 LED écho (verte)
Réglage	Bouton Teach (programmation in situ)
Fonctions programmables	Fenêtre, hystérésis, inversion de sortie, réinitialisation usine
Matériau du boîtier	Métal (selon UL 508)
Raccordement électrique	Couleurs selon DIN EN 60947-5-2 (BN, WH, BK, BU)
Température de fonctionnement	-25…80 °C (estimation IFM)
Indice de protection	IP67 (estimation IFM)
Montage	Par dispositif de fixation (distance min. 12,7 mm des parties sous tension)
Entretien	Nettoyer avec un chiffon sec ; vérifier l'absence de dommages
Sécurité	Respecter les consignes de sécurité : installation par personnel qualifié, mise hors tension avant raccordement
Documents	Notice d'utilisation incluse (5 pages) ; fiche technique sur ifm.com

FOIRE AUX QUESTIONS - UGT581 IFM

Comment raccorder électriquement le détecteur UGT581 ?

Mettez l'installation hors tension. Raccordez les fils selon les couleurs : BN (brun) sur L+, WH (blanc) sur OUT2, BK (noir) sur OUT1, BU (bleu) sur L-. Reportez-vous au schéma de la notice.

Que signifient les LED de l'appareil ?

Les deux LED jaunes (état 1/2) indiquent l'état des sorties et servent à l'aide au réglage. La LED verte (écho) s'allume lorsqu'un objet ou l'arrière-plan est détecté.

Comment programmer un point de commutation avec le bouton Teach ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes pour entrer en mode programmation (LED jaunes clignotent à 1 Hz). Placez l'objet sur P1, appuyez 1 s (clignotement 2,5 Hz). Placez l'objet sur P2, appuyez 1 s (clignotement 4 Hz). La programmation est terminée.

Quelle est la tension d'alimentation nécessaire ?

Le détecteur fonctionne sous une tension continue de 18 à 30 V DC.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 secondes jusqu'à ce que les LED jaunes clignotent rapidement (>10 Hz) puis brièvement (>4 Hz). La fonction de sortie est alors inversée.

Comment restaurer les réglages d'usine ?

Orientez l'appareil de façon à ce qu'aucun écho ne soit reçu (LED éteinte). Entrez en mode programmation (appuyer 2-6 s), puis appuyez 1 s sur Teach. Les LED jaunes clignotent 4 Hz et les réglages usine sont restaurés.

Y a-t-il une zone morte à respecter ?

Oui, dans la zone morte (distance minimale indiquée dans la fiche technique), aucune détection d'objet n'est possible. Il faut en tenir compte lors du montage.

Quels types de sorties possède le UGT581 ?

Il dispose de deux sorties : OUT1 (sortie de commutation, par exemple NPN/PNP) et OUT2 (sortie analogique).

Peut-on utiliser ce détecteur pour la mesure de niveau ?

Oui, le détecteur à ultrasons est conçu pour la surveillance de niveaux et la détection d'objets. La sortie analogique (OUT2) peut fournir un signal proportionnel à la distance.

Que faire si l'appareil ne détecte pas correctement ?

Vérifiez la zone morte, l'absence d'obstacles absorbant le son, et que l'alimentation est correcte. Procédez à un nouveau réglage via le bouton Teach ou restaurez les réglages usine. Consultez la notice complète sur ifm.com.

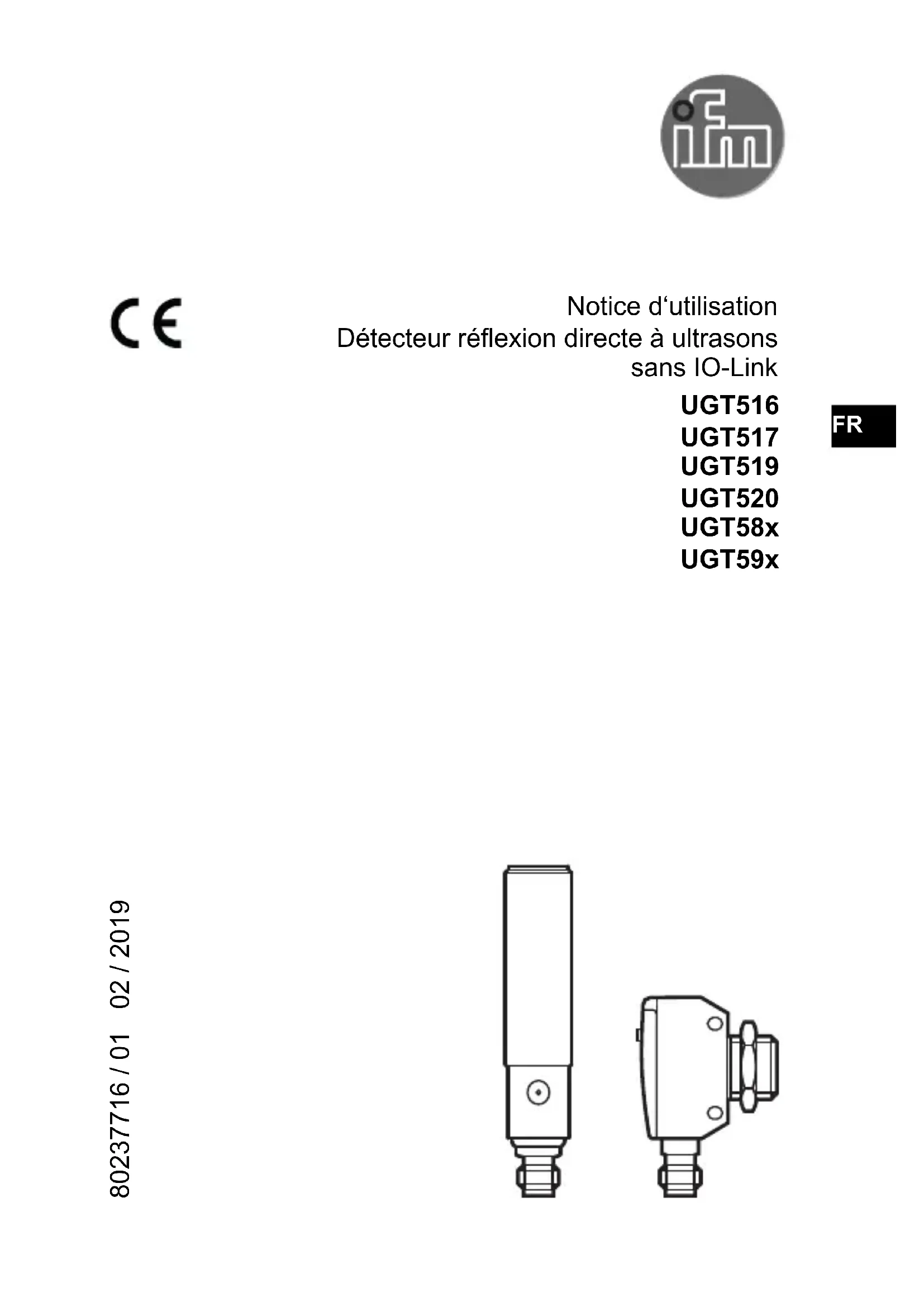

MODE D'EMPLOI UGT581 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

sans IO-Link

UGT516

UGT517

UGT519

UGT520

UGT58x

UGT59x

80237716 / 01 02 / 2019

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

4 Montage

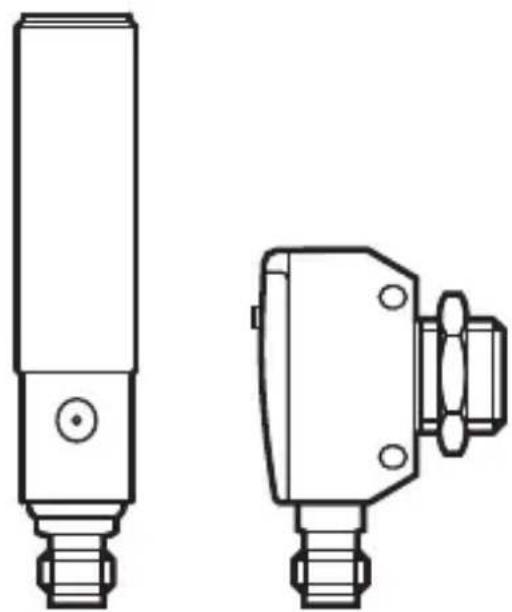

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

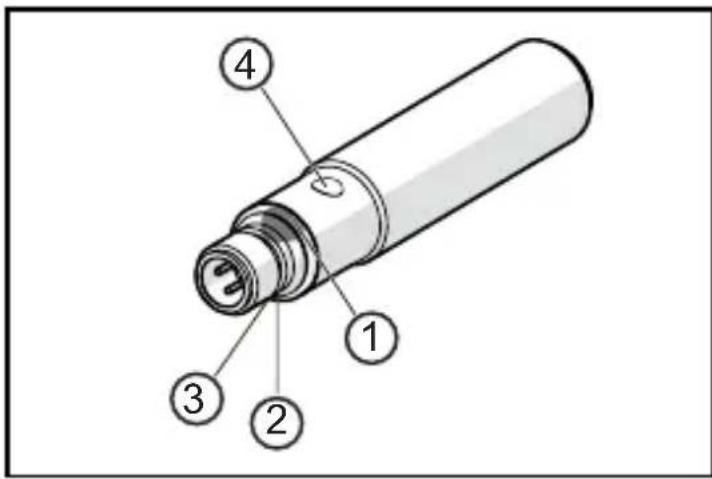

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement.

5 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation
• OUT2 : sortie analogique

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach ( 6.1).

6.1 Bouton Teach

6.1.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

6.1.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

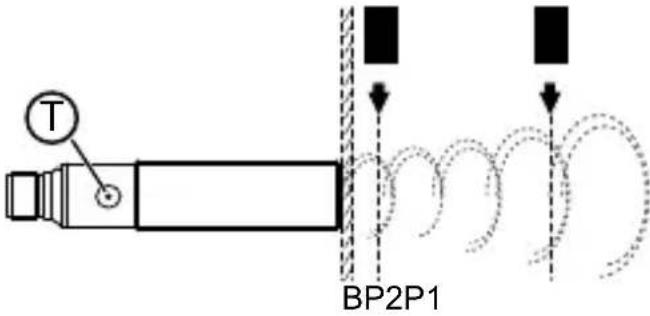

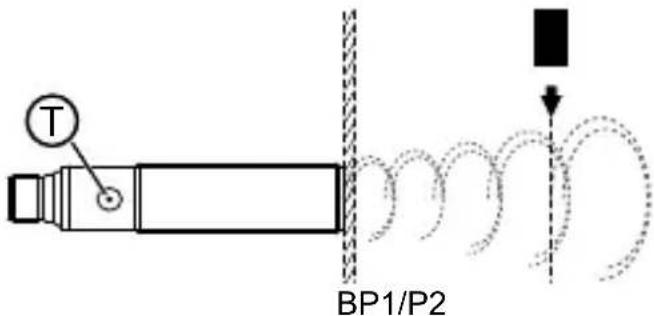

Fig. 1 : fonction fenêtre P1 > P2	Fig. 2 : fonction hystérésis P1 = P2

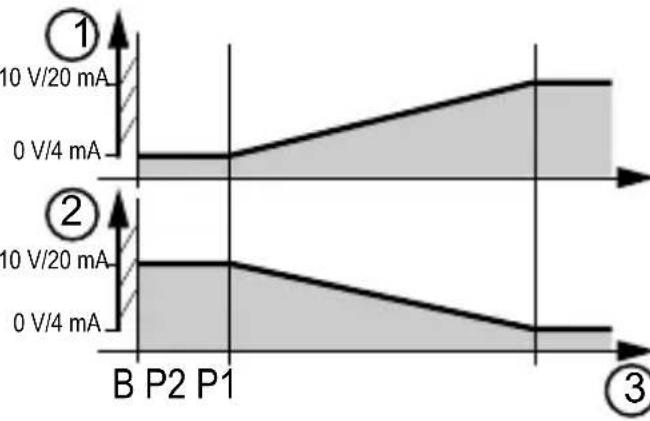

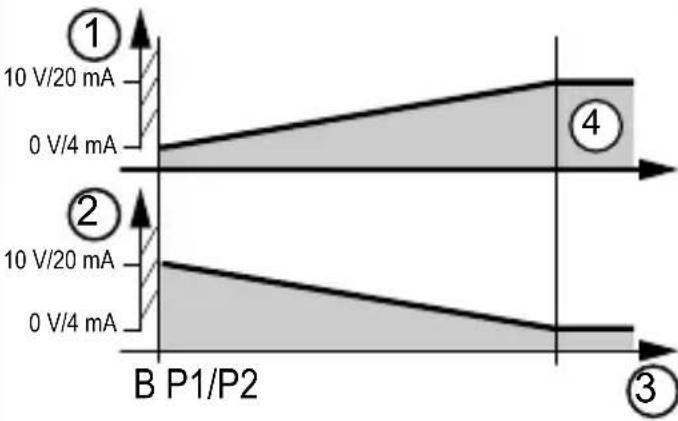

Signal analogique pour la fonction fenêtre	Signal analogique pourla fonction hystérésis

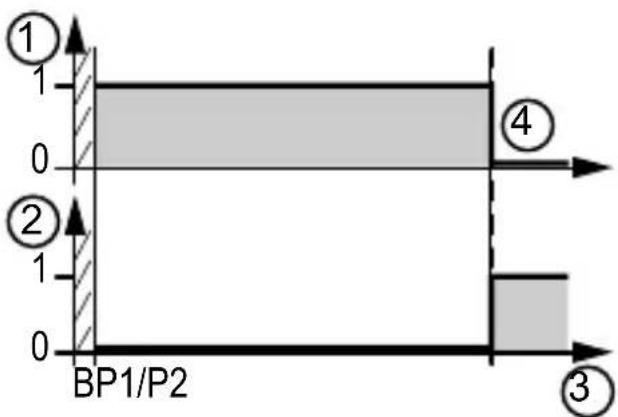

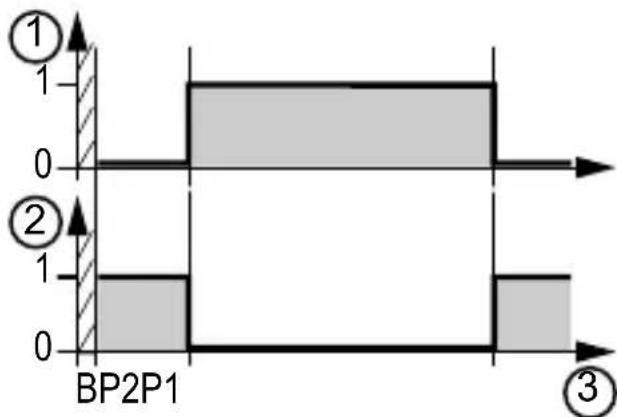

Signal de commutation pour la fonction fenêtre	Signal de commutation pour la fonction hystérésis
1: Ausgangsverhalten	B : zone morte
2: Signal de sortie inversé	P : position programmée par Teach
3: Distance objet	T : bouton Teach
4: Réglage usine

Données techniques et informations supplémentaires sur www.ifm.com.
