Type de produit	Détecteur à ultrasons réflexion directe avec IO-Link
Marque	IFM
Modèles compatibles	UGT527, UGT528, UGT529
Alimentation	18-30 V DC, raccordement sur L+ (brun) et L- (bleu)
Sorties de commutation	2 sorties : OUT1 (IO-Link) et OUT2
Interface de communication	IO-Link, accès direct aux données process et de diagnostic
Zone morte	Présente ; aucune détection dans cette zone (voir fiche technique)
Indicateurs LED	2 LED jaunes (état des sorties) ; 1 LED verte (écho reçu ou court-circuit)
Boîtier	Métallique, conforme UL 508
Distance minimale de sécurité	12,7 mm entre le capteur et les parties sous tension non isolées
Raccordement électrique	Câblage selon DIN EN 60947-5-2 : BN (L+), WH (OUT2), BK (OUT1), BU (L-)
Conditions d'utilisation	Éviter les surfaces absorbant le son ; respecter la zone morte
Fonctions principales	Surveillance de niveaux, détection d'objets
Protection	Détection de court-circuit (LED verte clignote)
Entretien et nettoyage	Aucune opération d'entretien spécifique ; nettoyer l'extérieur avec un chiffon sec si nécessaire
Réparabilité	Non réparable par l'utilisateur ; toute modification annule la garantie
Sécurité	Installation et mise en service par personnel qualifié ; lire la notice avant utilisation

FOIRE AUX QUESTIONS - UGT527 IFM

Comment régler la distance de détection ?

Le réglage de la distance de détection s'effectue via l'interface IO-Link à l'aide d'un maître IO-Link et d'un logiciel adapté. Les seuils de commutation préréglés en usine permettent une utilisation immédiate sans configuration.

Que faire si la LED verte clignote ?

Un clignotement de la LED verte indique un court-circuit sur l'une des sorties. Vérifiez le câblage et l'absence de défaut sur les charges connectées.

Comment raccorder l'appareil ?

Mettez l'installation hors tension. Raccordez les fils selon le code couleur DIN EN 60947-5-2 : brun (L+), blanc (OUT2), noir (OUT1), bleu (L-). Respectez la polarité.

Qu'est-ce que la zone morte ?

La zone morte est la zone immédiatement devant la face active du capteur où aucune détection n'est possible. Elle est spécifiée dans la fiche technique et doit être prise en compte lors du montage.

Peut-on utiliser ce capteur avec des liquides ?

Le détecteur à ultrasons est conçu pour la détection d'objets solides et la surveillance de niveaux. Pour une utilisation avec des liquides, vérifiez la compatibilité des matériaux et les conditions environnantes. Consultez la fiche technique.

Comment paramétrer via IO-Link ?

Connectez l'appareil à un maître IO-Link et utilisez un logiciel de configuration adapté. Les fichiers IODD sont disponibles sur www.ifm.com. Vous pouvez lire et modifier les paramètres à distance.

Quelles sont les couleurs des fils et leur fonction ?

Conformément à la norme DIN EN 60947-5-2 : BN (brun) = L+, BU (bleu) = L-, BK (noir) = OUT1 (sortie de commutation/IO-Link), WH (blanc) = OUT2 (sortie de commutation).

Que signifie le clignotement des LED jaunes ?

Les LED jaunes indiquent l'état des sorties de commutation. Lorsqu'elles sont allumées, la sortie correspondante est active. Un clignotement peut indiquer une condition d'erreur non décrite dans la notice standard.

Où trouver le mode d'emploi détaillé ?

Le mode d'emploi complet est disponible au format PDF gratuitement sur notice-facile.com. Vous pouvez également télécharger les fichiers IODD et des informations techniques sur www.ifm.com.

Comment tester le bon fonctionnement de l'appareil ?

Après montage et câblage, vérifiez que les LED s'allument correctement en présence d'objet. Utilisez une cible adaptée (non absorbant le son). La LED verte doit s'allumer lors de la réception d'écho. Consultez la notice pour un test complet.

MODE D'EMPLOI UGT527 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

avec IO-Link

UGT527

UGT528

UGT529

FR

11487710 / 00 05 / 2018

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

4 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

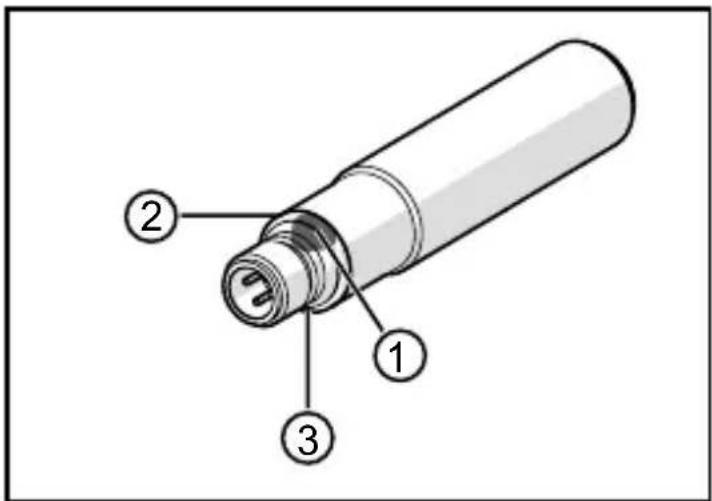

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie

3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

FR

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) : ▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement.

5 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU: bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation / IO-Link
• OUT2 : sortie de commutation

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 6.1).

A la livraison, l'appareil peut aussi être utilisé sans réglage IO-Link avec les seuils de commutation préréglés.

6.1 IO-Link

6.1.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link adapté et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

6.1.2 Données process via IO-Link

Toutes les données process sont disponibles via IO-Link :

• L'appareil est conçu pour une communication entièrement bidirectionnelle.
• Les options suivantes sont disponibles :

- Indication à distance : lecture et affichage de l'état actuel du système.

- Réglage à distance : lecture et modification du paramétrage actuel via le paramétrage IO-Link.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED (indépendant de la configuration des sorties programmée) :

LED d'état 1/2 jaunes ALLUMÉES Sortie de commutation est active.
LED écho verte ALLUMÉE L'écho est reçu.
LED écho verte clignote Court-circuit à la sortie.
