UGT518 - Détecteur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur à ultrasons réflexion directe sans IO-Link
Marque	IFM
Modèle	UGT518
Alimentation	24 V DC (typique)
Fonctions principales	Surveillance de niveaux et détection d'objets
Sorties	2 sorties de commutation (OUT1, OUT2)
Réglage	Bouton Teach avec programmation par apprentissage
Modes de sortie	Fenêtre et hystérésis, inversibles
Indicateurs LED	2 jaunes (état des sorties), 1 verte (écho)
Zone morte	Présence (valeur non spécifiée)
Matériau du boîtier	Métal (selon UL 508)
Raccordement	Connecteur à 4 fils (BN, BU, BK, WH) selon DIN EN 60947-5-2
Montage	Fixation avec dispositif, respecter la zone morte
Distance de sécurité	12,7 mm minimum entre capteur et parties sous tension
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans solvants ni produits abrasifs
Sécurité	Montage et raccordement par personnel qualifié, mise hors tension avant intervention
Pièces détachées et réparabilité	Aucune pièce détachable, réparation par le fabricant
Informations générales	Notice et données techniques complètes sur www.ifm.com

FOIRE AUX QUESTIONS - UGT518 IFM

Comment installer le détecteur UGT518 ?

Fixez l'appareil à l'aide d'un dispositif de fixation adapté. Respectez la zone morte (aucune détection dans cette zone) et, pour les boîtiers métalliques, une distance minimale de 12,7 mm entre le capteur et les parties non isolées sous tension.

Quelle est la tension d'alimentation du UGT518 ?

L'alimentation est typiquement de 24 V DC sur les fils BN (L+) et BU (L-). Consultez la fiche technique pour les limites exactes.

Comment régler les sorties de commutation ?

Utilisez le bouton Teach : appuyez 2 à 6 secondes pour entrer en mode programmation (LED jaunes clignotent à 1 Hz). Placez ensuite l'objet sur la position P1 (ou P2) et appuyez brièvement (1 s) sur le bouton pour valider chaque point.

Que signifie le clignotement des LED ?

Les LED jaunes clignotent à différentes fréquences pendant la programmation : 1 Hz (mode programmation), 2,5 Hz (point P1 réglé), 4 Hz (points réglés). La LED verte s'allume lorsqu'un objet ou l'arrière-plan est détecté.

Comment restaurer les réglages usine ?

Orientez l'appareil de façon à ce qu'aucun écho ne soit reçu (LED verte éteinte). Entrez en mode programmation puis appuyez 1 s sur le bouton Teach : les LED jaunes clignotent brièvement à 4 Hz et les réglages usine sont restaurés.

Quelle est la fonction du bouton Teach ?

Le bouton Teach permet de programmer les points de commutation (P1, P2) pour définir le comportement des sorties en mode fenêtre ou hystérésis, et d'inverser les sorties si nécessaire.

Quels sont les modes de sortie disponibles ?

Deux modes sont disponibles : la fonction fenêtre (P1 > P2) et la fonction hystérésis (P1 = P2). Les sorties peuvent également être inversées en appuyant plus de 6 s sur le bouton Teach.

Que faire si le détecteur ne détecte pas d'objet ?

Vérifiez que l'objet se trouve en dehors de la zone morte et que les surfaces ne sont pas trop absorbantes (son). Assurez-vous que l'appareil est correctement orienté et que l'alimentation est présente. Si le problème persiste, restaurez les réglages usine.

Le détecteur UGT518 est-il résistant à l'eau ?

L'indice de protection n'est pas spécifié dans la notice. Pour une utilisation en environnement humide, consultez la fiche technique sur www.ifm.com.

Où trouver la fiche technique complète ?

Les données techniques détaillées et les informations complémentaires sont disponibles sur le site www.ifm.com.

MODE D'EMPLOI UGT518 IFM

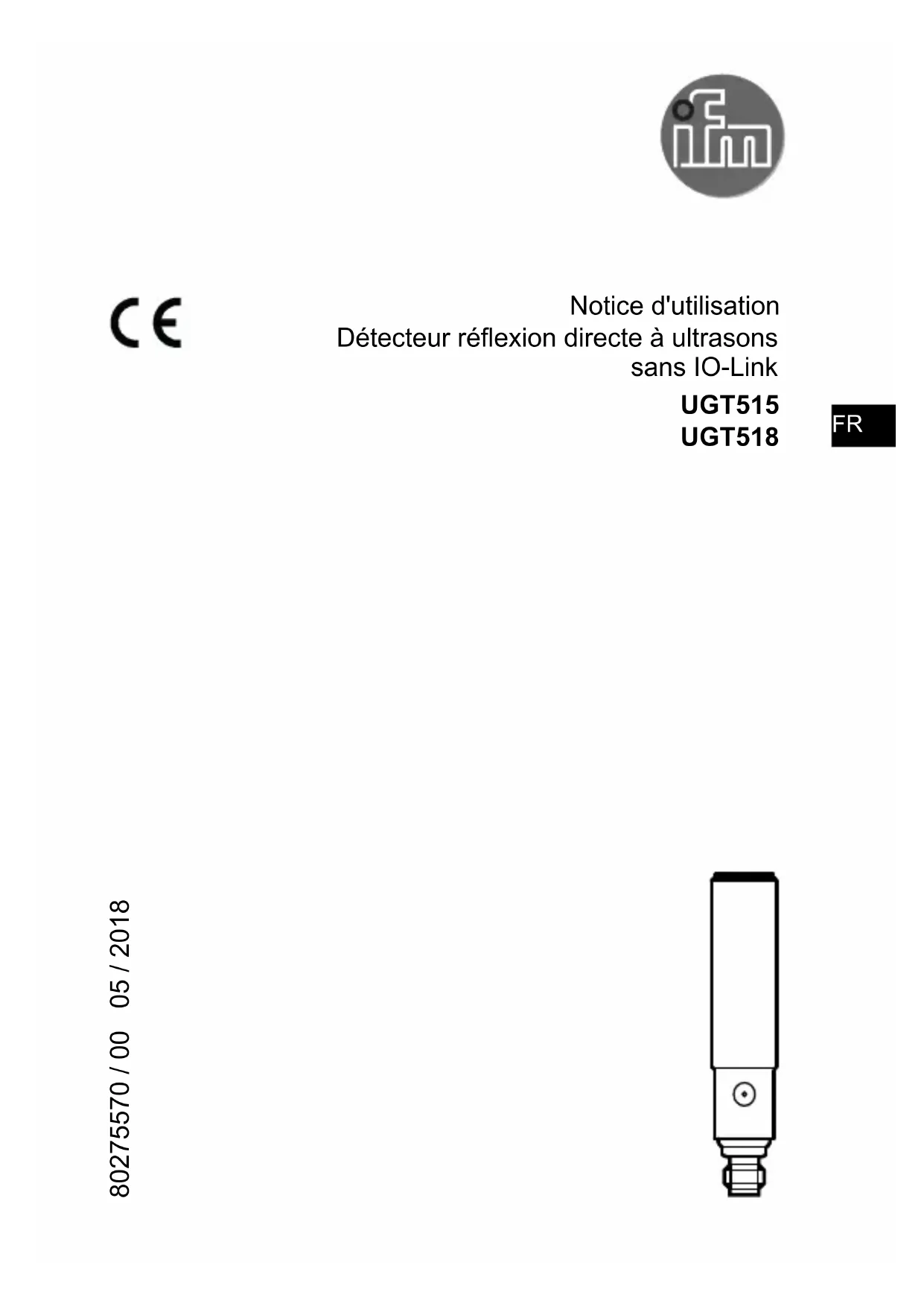

Notice d'utilisation

Détecteur réflexion directe à ultrasons

sans IO-Link

UGT515

UGT518

80275570 / 00 05 / 2018

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

4 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

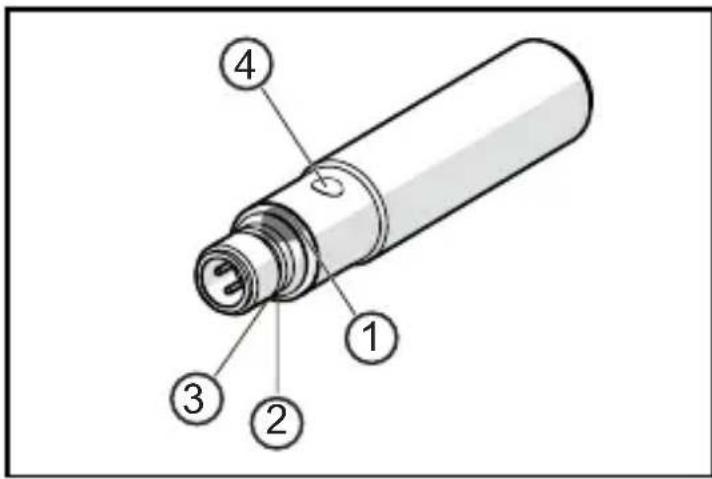

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement

5 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation
• OUT2 : sortie de commutation

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach ( 6.1).

6.1 Bouton Teach

6.1.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

6.1.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

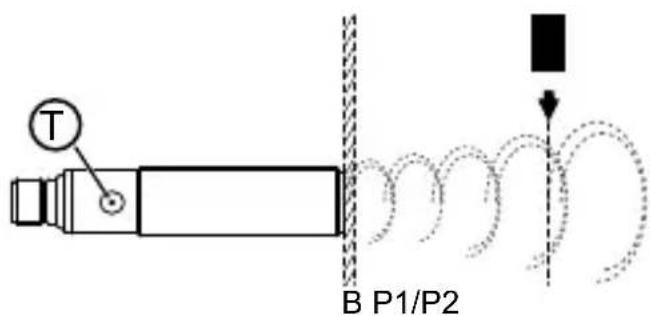

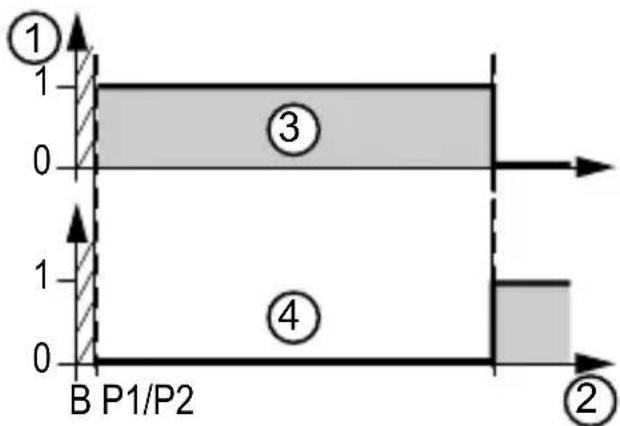

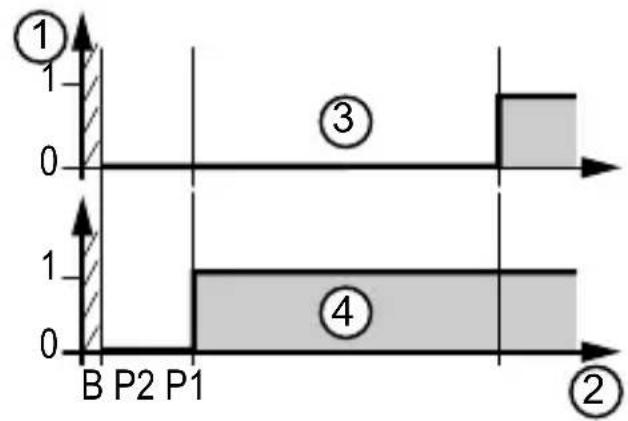

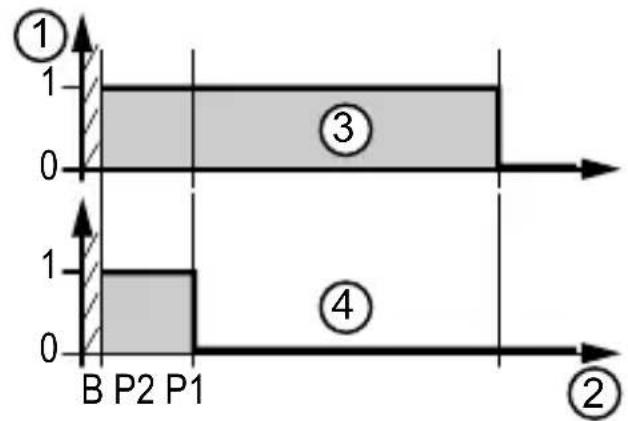

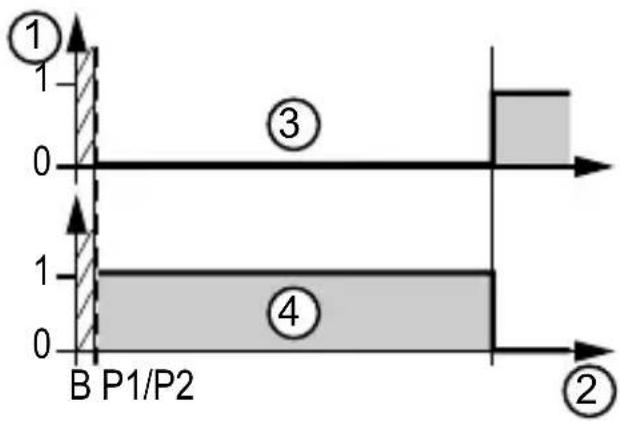

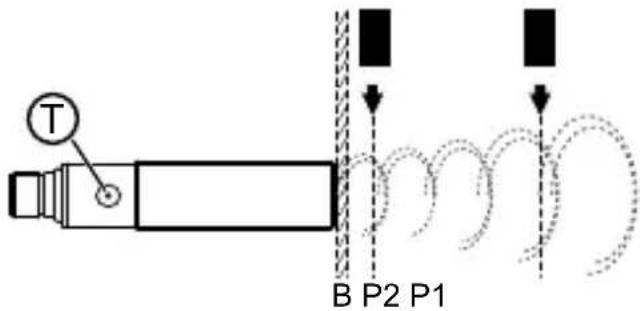

Fig. 1 : fonction fenêtre P1 > P2	Fig. 2 : fonction hystérésis P1 = P2
Sorties de commutation Sorties de commutation (antivalentes)
Sorties de commutation inversées Sorties de commutation inversées
1: comportement des sorties2: distance à l'objet3: OUT1 (sortie de commutation)4: OUT2 (sortie de commutation)	B : zone morteP : position programmée par TeachT : bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com.
