UGT512 - Détecteur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UGT512
Type de détection	Réflexion directe
Communication	IO-Link
Nombre de sorties	2 sorties de commutation (OUT1, OUT2)
Alimentation	18-30 V DC
Dimensions (approx.)	70 x 30 x 30 mm
Poids (approx.)	100 g
Indicateurs LED	2 LED état (jaunes), 1 LED écho (verte)
Bouton de réglage	Bouton Teach
Fonctions principales	Surveillance de niveaux et détection d'objets
Zone morte	À prendre en compte (voir fiche technique)
Raccordement électrique	Câbles BK, BN, BU, WH selon DIN EN 60947-5-2
Montage	Fixation à l'aide d'un dispositif de fixation
Sécurité	Respecter les consignes de sécurité. Montage par personnel qualifié. Maintenir une distance minimale de 12,7 mm (boîtier métallique)
Entretien	Nettoyer le boîtier avec un chiffon sec. Éviter les solvants.
Pièces détachées	Aucune pièce détachable. Remplacer l'appareil en cas de défaut.
Réparabilité	Non réparable par l'utilisateur. Contacter le fabricant.
Informations générales	Utilisation comme détecteur de niveau ou de présence. Réglage par IO-Link ou bouton Teach. Consultez www.ifm.com pour les détails techniques.

FOIRE AUX QUESTIONS - UGT512 IFM

Comment régler le détecteur à ultrasons IFM UGT512 ?

Le réglage peut être effectué via l'interface IO-Link ou à l'aide du bouton Teach. Pour utiliser le bouton, appuyez dessus pendant 2 à 6 secondes pour entrer en mode programmation. Ensuite, positionnez l'objet sur P1 et appuyez brièvement, puis sur P2. Les LED clignotent pour confirmer.

Que signifient les LED sur le détecteur ?

L'appareil possède trois LED : deux LED d'état jaunes (indiquent l'état des sorties et servent à l'aide au réglage) et une LED écho verte qui s'allume lorsque l'objet ou l'arrière-plan est détecté.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 secondes. Les LED d'état jaunes clignotent rapidement (>10 Hz) puis brièvement (>4 Hz). La fonction de sortie est alors inversée.

Qu'est-ce que la zone morte et comment en tenir compte ?

La zone morte est la région située directement devant le capteur dans laquelle aucun objet ne peut être détecté. Consultez la fiche technique pour connaître la distance exacte. Évitez de placer des objets dans cette zone.

Comment restaurer les réglages usine ?

Orientez l'appareil de façon à ce qu'aucun écho ne soit reçu (LED écho verte éteinte). Ensuite, appuyez sur le bouton Teach pendant 2 à 6 secondes pour entrer en mode programmation, puis appuyez brièvement (1 s) sur le bouton. Les LED clignotent pour confirmer la restauration.

Quels sont les codes couleur des fils de raccordement ?

Selon la norme DIN EN 60947-5-2 : BN (brun) : L+, WH (blanc) : OUT2, BK (noir) : OUT1, BU (bleu) : L-.

Peut-on utiliser ce détecteur avec un automate programmable ?

Oui, car il dispose d'une interface de communication IO-Link permettant un échange direct de données de process et de diagnostic avec un maître IO-Link. Un PC et un logiciel approprié peuvent également être utilisés pour la configuration.

Comment monter correctement le détecteur ?

Fixez l'appareil à l'aide d'un dispositif de fixation. Pour les appareils avec boîtier métallique, respectez une distance minimale de 12,7 mm entre le capteur et les parties non isolées sous tension (selon UL 508). Évitez les surfaces absorbant le son.

Quelles sont les principales consignes de sécurité ?

Le montage, le raccordement et la mise en service doivent être effectués par du personnel qualifié. Assurez une protection efficace contre l'endommagement des appareils et des câbles. Utilisez le produit uniquement pour les applications prévues.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le câblage électrique et l'alimentation. Essayez de réinitialiser l'appareil en restaurant les réglages usine. Si le problème persiste, contactez le service après-vente IFM ou consultez la documentation sur www.ifm.com.

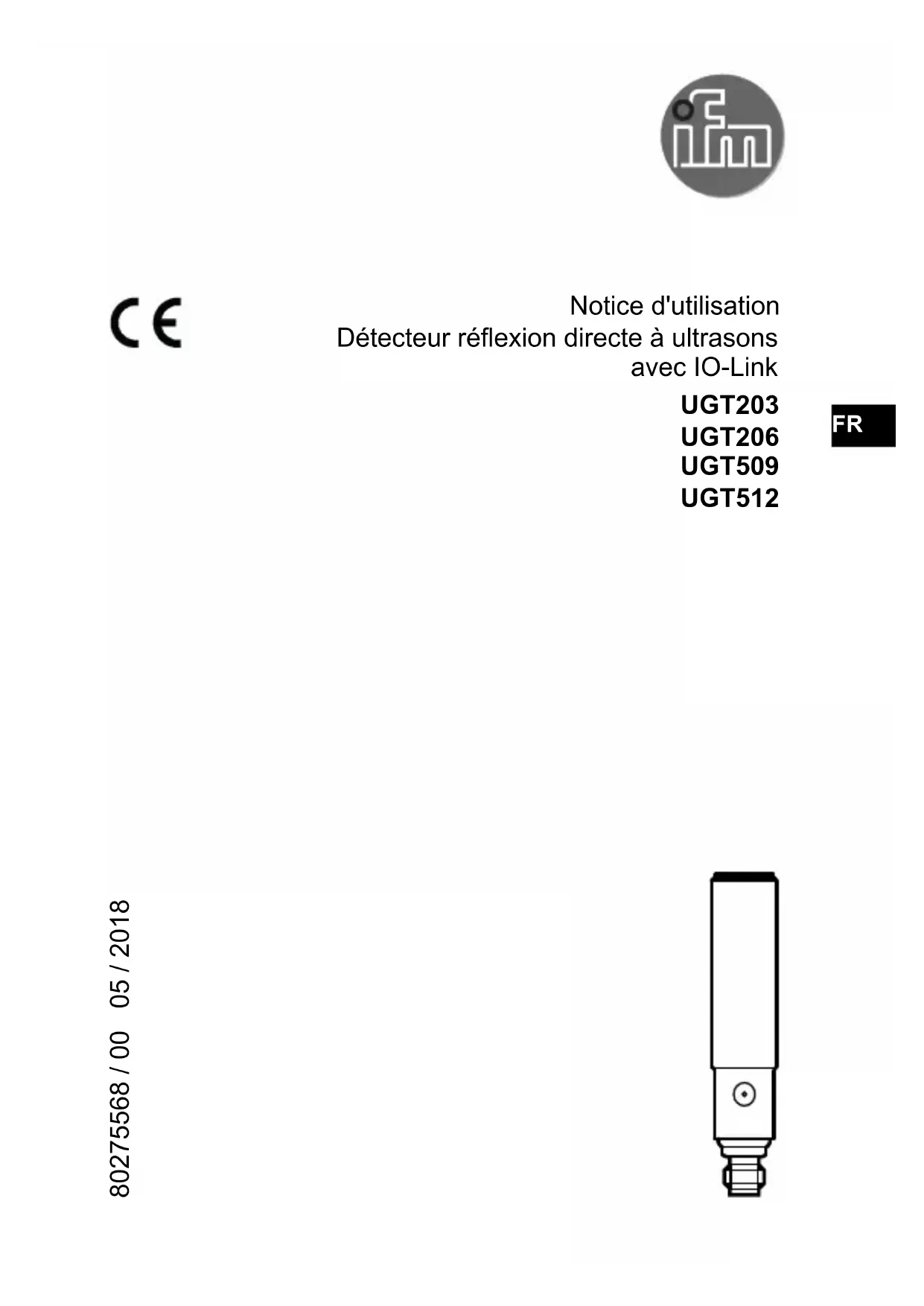

MODE D'EMPLOI UGT512 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

avec IO-Link

UGT203

UGT206

UGT509

UGT512

80275568 / 00 05 / 2018

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

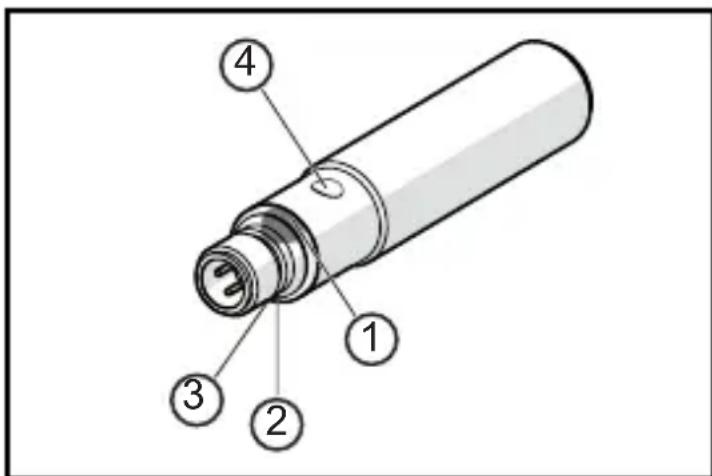

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement.

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation / IO-Link
• OUT2 : sortie de commutation

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 5.1) ou via le bouton Teach ( 5.2).

5.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 5.2.1).

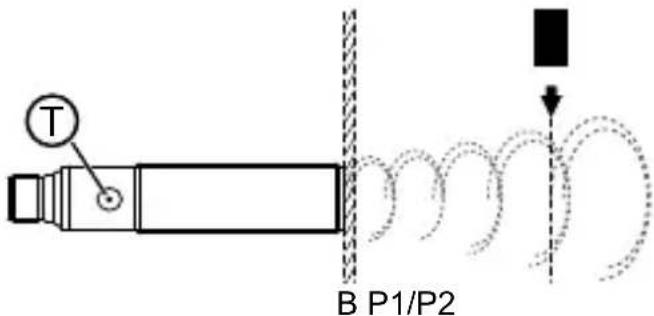

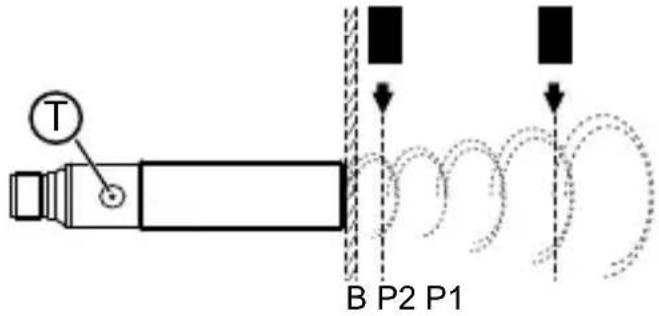

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

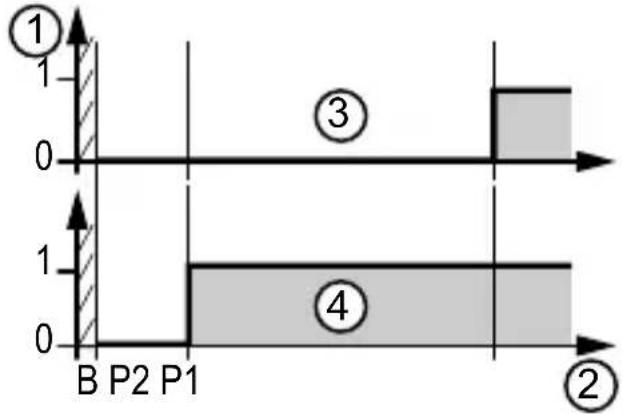

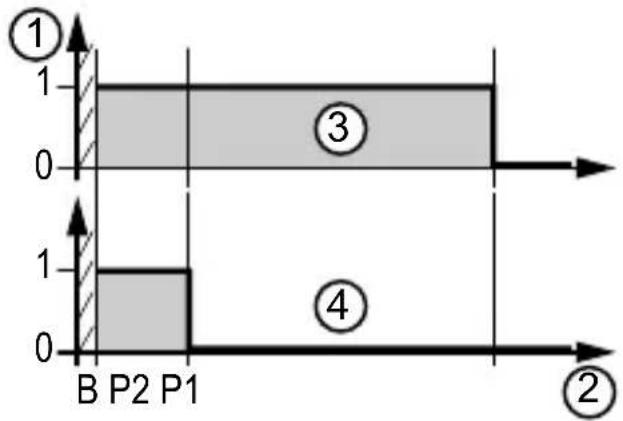

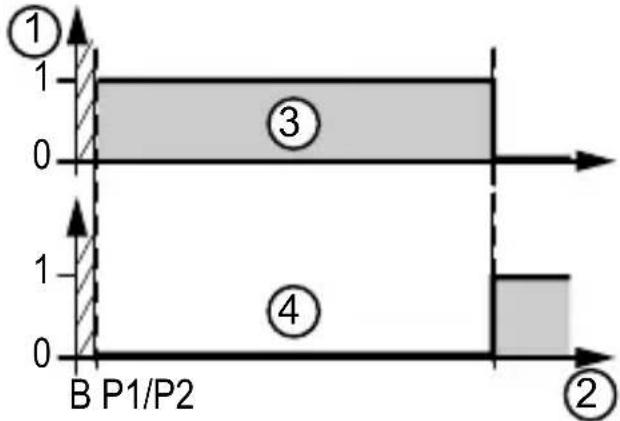

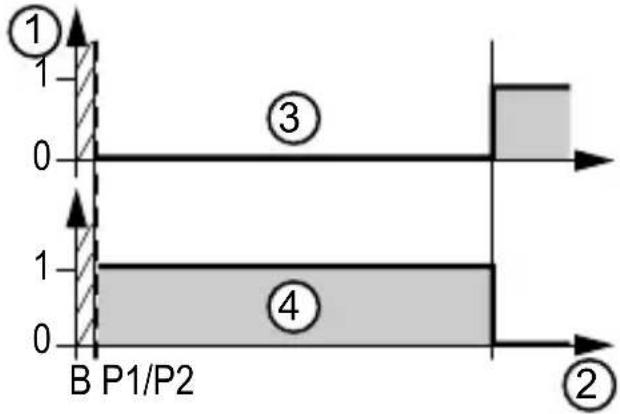

Fig. 1 : fonction fenêtre P1 > P2	Fig. 2 : fonction hystérésis P1 = P2
Sorties de commutation Sorties de commutation (antivalentes)
Sorties de commutation inversées Sorties de commutation inversées
1: comportement des sorties2: distance à l'objet3: OUT1 (sortie de commutation)4: OUT2 (sortie de commutation)	B : zone morteP : position programmée par TeachT : bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com.
