Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UGT205
Fonctions principales	Surveillance de niveaux, détection d'objets, sortie analogique et de commutation, interface IO-Link
Alimentation	24 V DC (typique, via câble)
Interface de communication	IO-Link
Réglage	Bouton Teach et paramétrage via IO-Link
Indicateurs visuels	LED d'état 1/2 (jaunes), LED écho (verte)
Zone morte	Présente, à respecter selon fiche technique
Montage	Fixation à l'aide d'un dispositif, distance de sécurité 12,7 mm (boîtier métallique)
Raccordement électrique	Installation hors tension, selon schéma (non fourni)
Matériau du boîtier	Métallique (selon UL 508)
Indice de protection	IP65/IP67 (estimation)
Température de fonctionnement	-25°C à 70°C (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; aucun entretien particulier requis
Sécurité	Installation et utilisation par personnel qualifié ; respect des distances de sécurité
Garantie et responsabilité	Fabricant non responsable des dommages dus à une mauvaise utilisation ou modification
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - UGT205 IFM

Comment démarrer le mode de programmation avec le bouton Teach ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes. Les LED d'état jaunes clignotent à 1 Hz, indiquant que l'appareil est en mode programmation.

Comment régler le comportement des sorties ?

Après avoir démarré le mode programmation, positionnez l'objet sur P1, appuyez 1 seconde sur Teach (LED clignotent à 2,5 Hz). Puis positionnez sur P2, appuyez 1 seconde (LED clignotent brièvement à 4 Hz). Les sorties sont alors configurées en fonction fenêtre (P1 > P2) ou hystérésis (P1 = P2).

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach plus de 6 secondes. Les LED d'état jaunes clignotent rapidement (>10 Hz) puis brièvement (>4 Hz). La fonction de sortie est inversée.

Comment restaurer les réglages usine ?

Orientez l'appareil pour qu'aucun écho ne soit reçu (LED écho éteinte). Démarrez le mode programmation (Teach 2-6s), puis appuyez 1 seconde sur Teach. Les LED clignotent brièvement à 4 Hz pour confirmer.

Que faut-il respecter concernant la zone morte ?

La zone morte est la distance minimale devant le capteur où la détection n'est pas possible. Consultez la fiche technique pour sa valeur. Ne placez pas d'objets dans cette zone pendant le fonctionnement.

Puis-je utiliser cet appareil sans IO-Link ?

Oui, le réglage peut se faire uniquement avec le bouton Teach. L'interface IO-Link est optionnelle pour un paramétrage avancé et un accès aux données process.

Que faire si la programmation échoue ?

En cas d'échec, l'appareil revient automatiquement au réglage précédent. Vérifiez les positions des objets et recommencez les étapes de programmation.

Quels sont les types de sorties disponibles ?

L'appareil fournit des signaux de sortie analogiques et de commutation (fenêtre ou hystérésis). La fonction dépend de la programmation effectuée.

Comment nettoyer le détecteur ?

Utilisez un chiffon sec et doux pour nettoyer la surface. Évitez les solvants ou produits abrasifs. Aucun entretien particulier n'est nécessaire.

Où trouver plus d'informations techniques ?

Consultez le site www.ifm.com pour les données techniques détaillées, les IODD et les informations de montage.

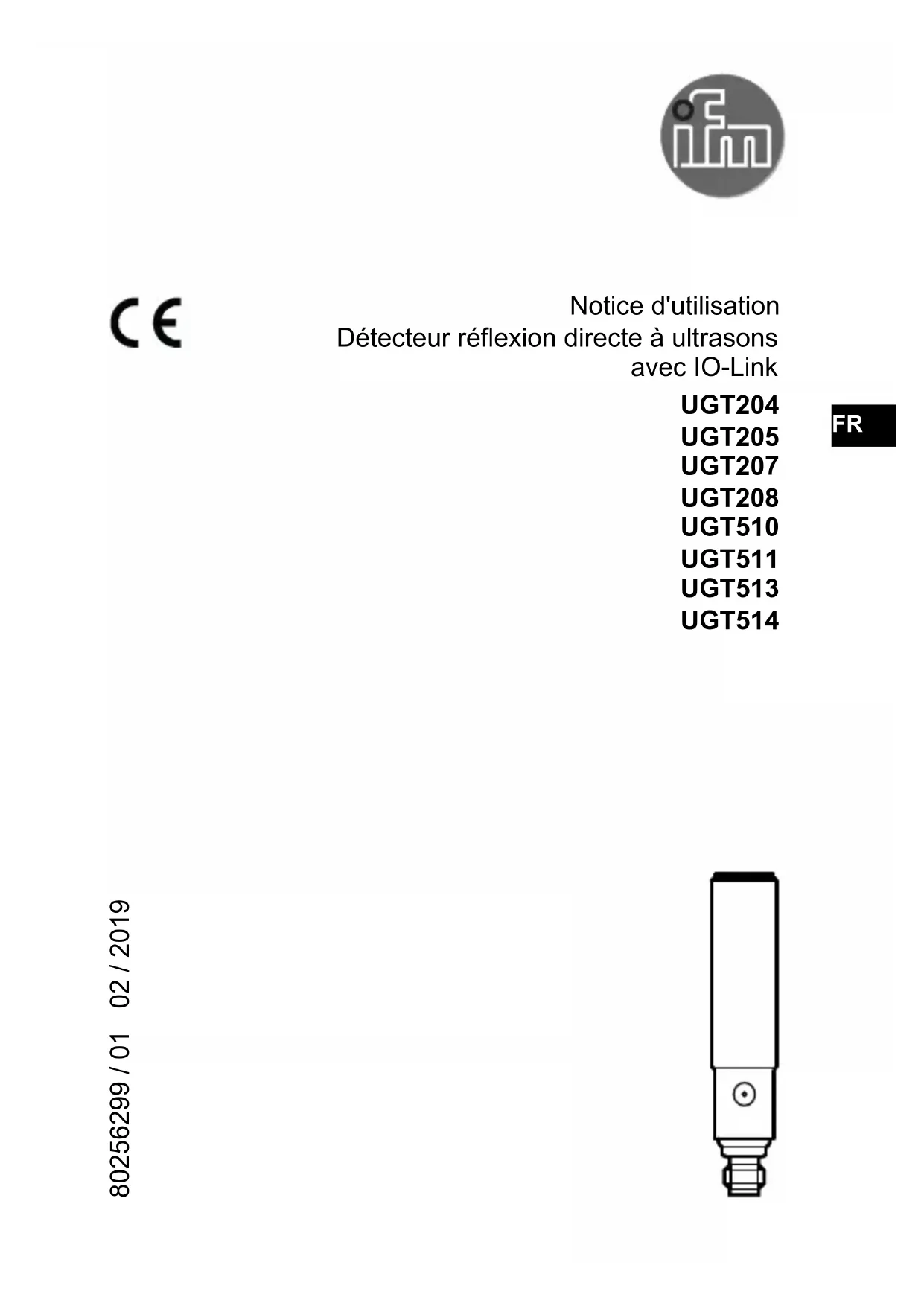

MODE D'EMPLOI UGT205 IFM

Notice d'utilisation

Déteur réflexion directe à ultrasons

avec IO-Link

UGT204

UGT205

UGT207

UGT208

UGT510

UGT511

UGT513

UGT514

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détector à ultrasons pour la surveillance de niveaux et la détction d'objects.

3 Montage

Fixer l'appareil à l'aide d'un dispositif de fixation

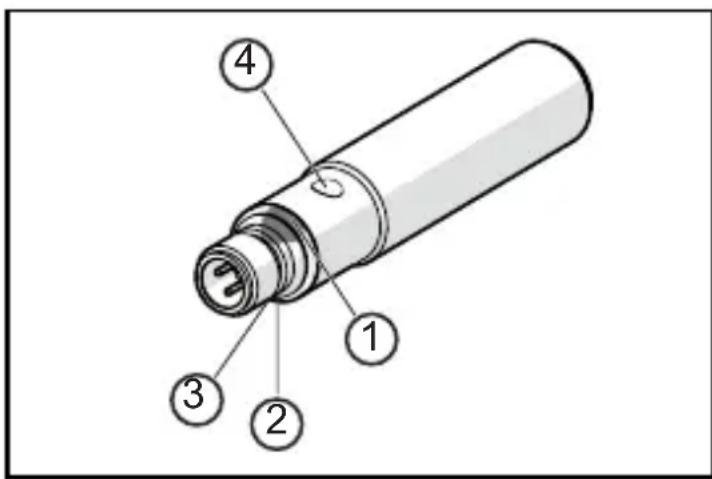

1/2:LED d'etat 1/2 (jaunes), aide au réglage et indication de sortie
3: LED écho (verte), allumée lorsqu' l'objet ou l'arrière-plan est détecté
4: bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte ( Fiche technique): Dans la zone morte, il n'y a pas de détention d'objects.

Pour apparéils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com Informations generales sur le montage et le fonctionnement

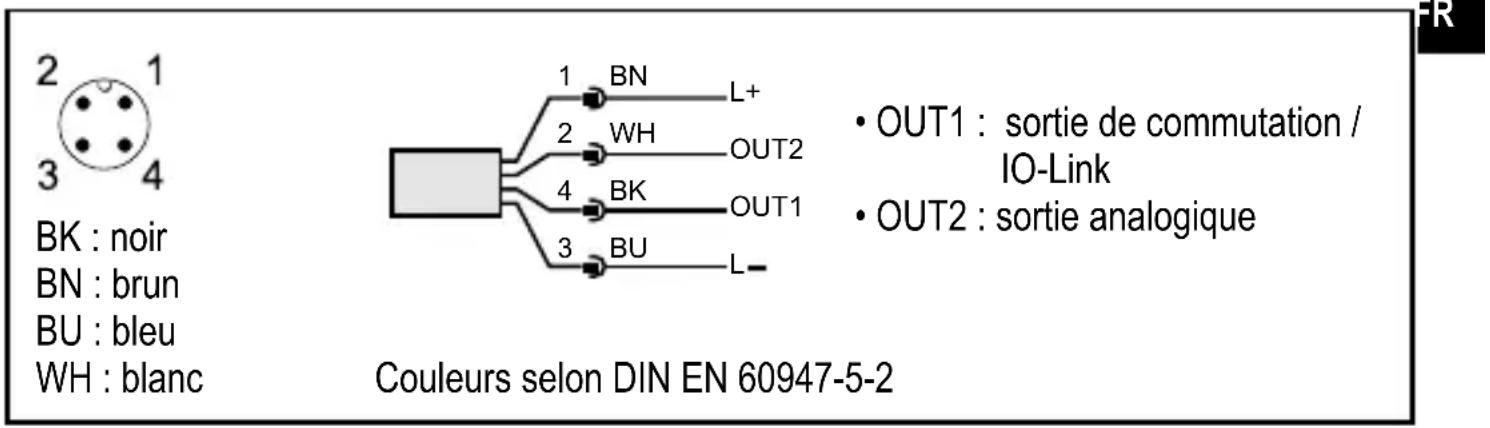

4 Raccordement électrique

Mettre l'installation hors tension.
Raccorder l'appareil (selon le type choisi) :

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 5.1) ou via le bouton Teach ( 5.2) .

5.1 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Demarrer le mode de programmation

Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'etat 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil returne au réglage précédent.

5.2.2 Régler le comportement des sorties

Démarrer le mode de programmation ( 5.2.1) .
Positionner I'objet sur P1 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

Positionner I'objet sur P2 (fig. 1 ou 2).
Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

Appuyer sur le bouton Teach >6 s.

Les LED d'etat 1/2 jaunes clignotent (> 10 Hz).
Les LED d' état 1/2 jaunes clignotent brievement (> 4 Hz).
La fonction de sortie est inversée.

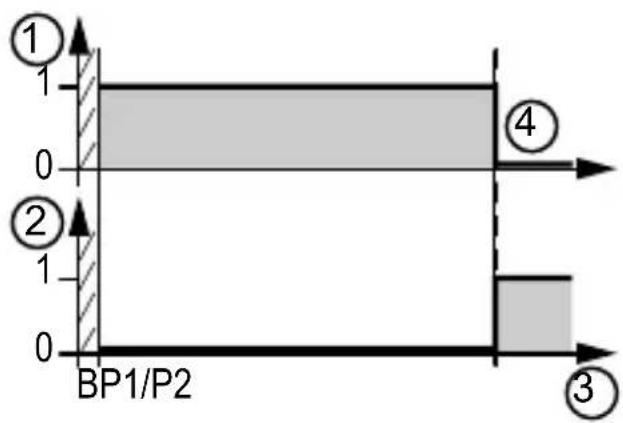

5.2.4 Restaurer les réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

Demarrer le mode de programmation ( 5.2.1)

Appuyer sur le bouton Teach pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), les réglages usine sont restaurés.

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

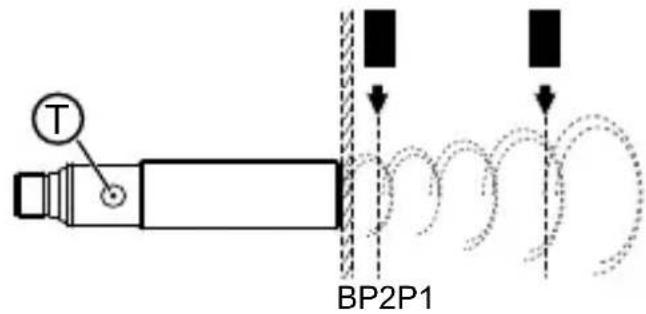

Fig. 1: fonction fenêtre P1 > P2

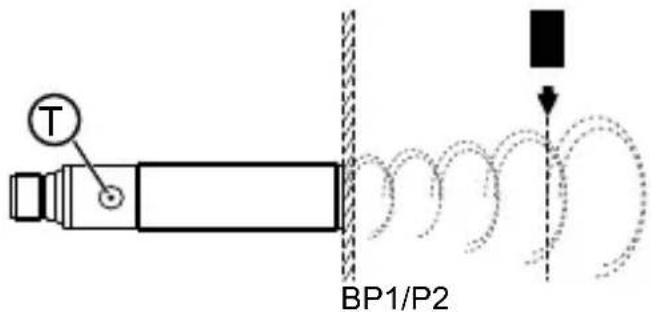

Fig. 2: fonction hysteresis P1 = P2

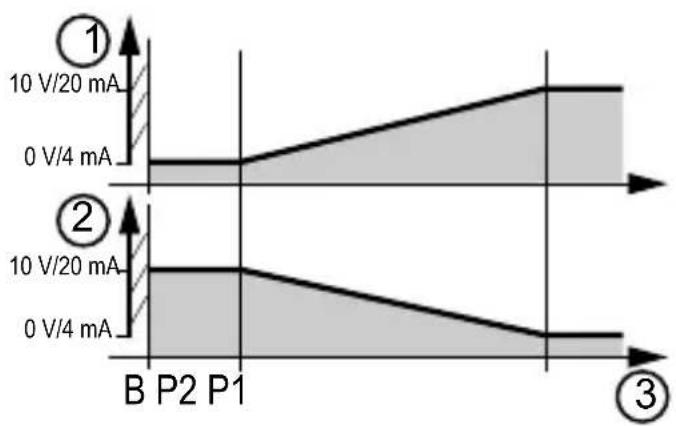

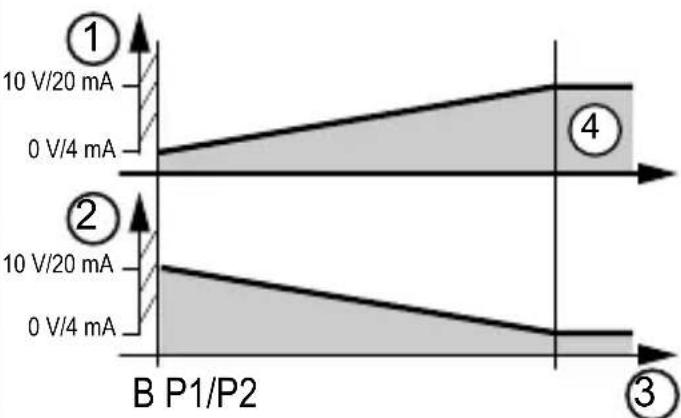

Signal analogue pour la fonction fenêtre Signal analogue pour la fonction

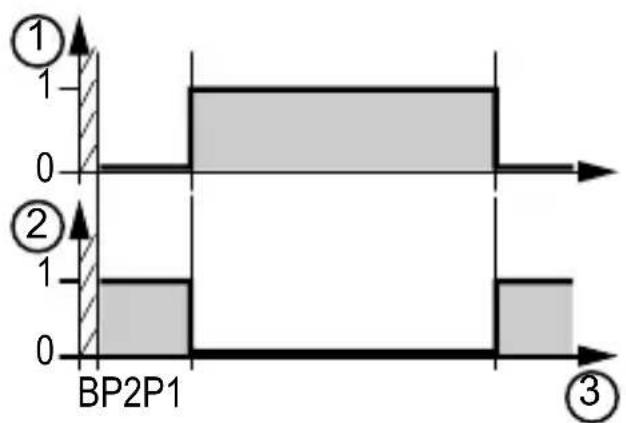

Signal de commutation pour la fonction fenêtre

Signal de commutation pour la fonction hysteresis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B:zone morte
P: position programme par Teach
T: bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com.
