Type de produit	Barrière photoélectrique
Marque	IFM
Modèle	OGE501 (récepteur) / OGS501 (émetteur)
Catégorie	Détecteur optique sans contact
Fonction principale	Détection d'objets et matières sans contact avec signal de commutation
Alimentation électrique	10-30 V DC (typique pour cette gamme)
Sortie de commutation	Transistor (broche 4 du récepteur)
Raccordement	Câble ou connecteur M12 (broches : 1= L+, 3= L-, 4= charge)
Indication LED	LED sur récepteur : allumée lorsque la sortie est commutée
Interface de programmation	Boutons [OUT on] et [OUT off] sur le récepteur
Réglage de sensibilité	Programmation par apprentissage avec ou sans objet
Verrouillage des boutons	Appuyer simultanément sur [OUT on] et [OUT off] pendant 10 s
Montage	Récepteur fixé, émetteur orienté vers le récepteur
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux ; éviter solvants et produits agressifs
Sécurité	Mettre l'installation hors tension avant le raccordement

FOIRE AUX QUESTIONS - OGE501 IFM

Comment installer la barrière photoélectrique OGE501 ?

Montez d'abord le récepteur (OGE...) à l'aide d'un dispositif de fixation, puis orientez l'émetteur (OGS...) vers le récepteur et fixez-le. Assurez-vous que l'alignement est correct pour une détection optimale.

Comment raccorder électriquement l'émetteur et le récepteur ?

Mettez l'installation hors tension. Raccordez l'émetteur : L+ (brun) sur broche 1, L- (bleu) sur broche 3. Pour le récepteur : L+ (brun) sur broche 1, L- (bleu) sur broche 3, la charge (noir) sur broche 4.

Comment programmer la sensibilité avec l'objet présent ?

Placez l'objet entre l'émetteur et le récepteur. Appuyez sur le bouton [OUT on] pendant 2 secondes. La LED clignote pour confirmer. Ensuite, retirez l'objet et appuyez sur [OUT off]. La LED s'éteint, la programmation est terminée.

Comment programmer la sensibilité sans objet ?

Retirez tout objet du faisceau. Appuyez sur [OUT off] pendant 2 secondes. Placez ensuite l'objet et appuyez sur [OUT on]. La LED indique la fin de la programmation.

Que faire si la programmation échoue et que la LED clignote rapidement (8 Hz) ?

Les causes possibles sont : une différence de valeur mesurée trop faible entre les deux états, ou le temps de programmation maximum de 15 minutes dépassé. Réessayez avec un objet plus contrasté ou réduisez la distance.

Comment verrouiller ou déverrouiller les boutons-poussoirs ?

Appuyez simultanément sur les boutons [OUT on] et [OUT off] pendant 10 secondes. Un changement d'état de la LED confirme l'opération.

Comment nettoyer les lentilles de la barrière ?

Dégagez les lentilles de tout encrassement à l'aide d'un chiffon doux. N'utilisez pas de solvants ou produits pouvant abîmer les lentilles en plastique.

Comment vérifier le bon fonctionnement de la barrière ?

Vérifiez que la LED du récepteur est allumée lorsque la sortie de commutation est commutée. Si la LED ne s'allume pas, contrôlez l'alignement et l'alimentation.

Quelle est la portée de la barrière photoélectrique OGE501 ?

La portée (range) dépend du modèle et est indiquée sur l'étiquette de l'appareil. Consultez l'étiquette ou la fiche technique du produit pour la valeur exacte.

Que faire si la sortie ne commute pas correctement ?

Vérifiez l'alignement entre l'émetteur et le récepteur, la propreté des lentilles, et l'alimentation électrique. Relancez la procédure de programmation de la sensibilité si nécessaire.

MODE D'EMPLOI OGE501 IFM

Notice d'utilisation

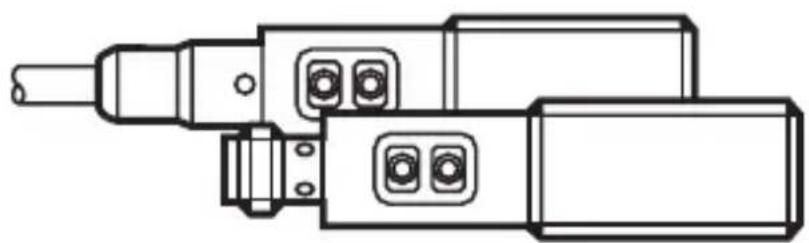

Barrage photoélectrique

OGE3xx

OGS3xx

OGE5xx

OGS5xx

FR

80269721 / 00 08 / 2017

1 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Pour la portée (" range ") voir l'étiquette.

2 Montage

Monter le récepteur (OGE...) à l'aide d'un dispositif de fixation.

▶ Orienter l'émetteur (OGS...) vers le récepteur et le fixer.

3 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit.

Emetteur

	Câble Connecteur Raccordement
L+ BN broche 1
L- BU broche 3
— — broche 4
— — broche 2

Couleurs des fils conducteurs BN = brun, BU = bleu, BK = noir

Récepteur

	Câble Connecteur Raccordement
L+ BN broche 1
L- BU broche 3
charge BK broche 4
— — broche 2

Couleurs des fils conducteurs BN = brun, BU = bleu, BK = noir

4 Eléments de service et d'indication

4.1 Le récepteur doit commuter lorsque l'objet est détecté

1	► Positionner l'objet.
	Récepteur Emetteur
	←
	► Appuyer sur [OUT on] pendant 2 s.> Le réglage de la sensibilité est effectué sur l'objet.> La LED clignote.
2	► Enlever l'objet.
	Récepteur Emetteur
	► Appuyer sur [OUT off].> Le réglage de la sensibilité est effectué sans l'objet.> La LED s'éteint. La programmation est terminée.

4.2 Le récepteur ne doit pas commuter lorsque l'objet est détecté

▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off] pendant 2 s.

▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet et puis avec objet.

4.3 Programmation échouée

LED clignote rapidement, 8 Hz.

Causes possibles

• Différence de la valeur mesurée trop faible.
• Temps de programmation max. de 15 min. dépassé.

4.4 Réglage de la sensibilité maximale

▶ Aligner le récepteur de façon à ce qu'aucune lumière ne soit reçue.

Le récepteur doit commuter lorsque l'objet est détecté

D'abord appuyer sur [OUT on] et ensuite sur [OUT off].

Le récepteur doit commuter lorsque l'objet n'est pas détecté

D'abord appuyer sur [OUT off] et ensuite sur [OUT on].

4.5 Verrouillage ou déverrouillage des boutons-poussoirs

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

▶ Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s.

La validation est indiquée par un changement de l'état de la LED.

5 Fonctionnement

▶ Vérifier le bon fonctionnement des appareils.

La LED du récepteur est allumée lorsque la sortie de commutation est commutée.

6 Entretien

▶ Dégager les lentilles des appareils de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
