E20856 - Kit de montage industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage industriel
Marque	IFM
Modèle	E20856
Matériau	Acier inoxydable
Dimensions (approx.)	100 x 50 x 30 mm
Poids	200 g
Contenu du kit	1 bride de fixation, 1 équerre, 1 vis M6, 1 écrou M6
Utilisation prévue	Fixation de capteurs, cellules ou actionneurs industriels
Montage	Par vis et écrou, serrage définitif après alignement
Plage de température	-25 °C à +70 °C
Indice de protection	IP67
Compatibilité	Capteurs IFM série E2 et similaires
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Respecter le couple de serrage de 5 Nm maximum
Réparabilité	Pièces détachées disponibles via IFM (vis, écrou)

FOIRE AUX QUESTIONS - E20856 IFM

Comment monter la bride de fixation ?

Montez les deux parties de la bride de fixation (a) provisoirement avec la vis (b) et l'écrou (c) fournis. Fixez ensuite l'équerre (d) et vissez la vis de manière à permettre la rotation de l'équerre. Serrez définitivement après avoir monté et aligné la cellule.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme ou une clé appropriée pour la vis M6 est requis. Aucun outil spécial n'est nécessaire.

Le kit peut-il être réutilisé après démontage ?

Oui, les pièces sont réutilisables tant qu'elles ne sont pas endommagées. Vérifiez l'état de la vis et de l'écrou avant réutilisation.

Quels capteurs sont compatibles avec ce kit ?

Ce kit est conçu pour les capteurs industriels IFM, notamment les séries E2, mais peut également convenir à d'autres capteurs de dimensions similaires avec un alésage de fixation adapté.

Quel est le couple de serrage recommandé ?

Le couple de serrage recommandé est de 5 Nm maximum pour éviter d'endommager la bride ou la vis.

Le kit résiste-t-il aux environnements humides ?

Oui, le kit en acier inoxydable offre une bonne résistance à l'humidité. L'indice de protection IP67 est assuré si l'installation est correctement réalisée.

Comment nettoyer le kit de montage ?

Nettoyez avec un chiffon sec et non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Peut-on fixer le kit sur un profilé aluminium ?

Oui, le kit peut être fixé sur tout support rigide présentant un trou de passage pour la vis M6. L'équerre permet l'alignement.

Où trouver des pièces de rechange pour le kit ?

Les pièces détachées (vis, écrou, bride) sont disponibles auprès du service après-vente IFM ou de revendeurs agréés.

Le kit est-il compatible avec des capteurs d'autres marques ?

Il est compatible avec tout capteur ou actionneur possédant un trou de fixation M6 standard et des dimensions de corps adaptées à la bride.

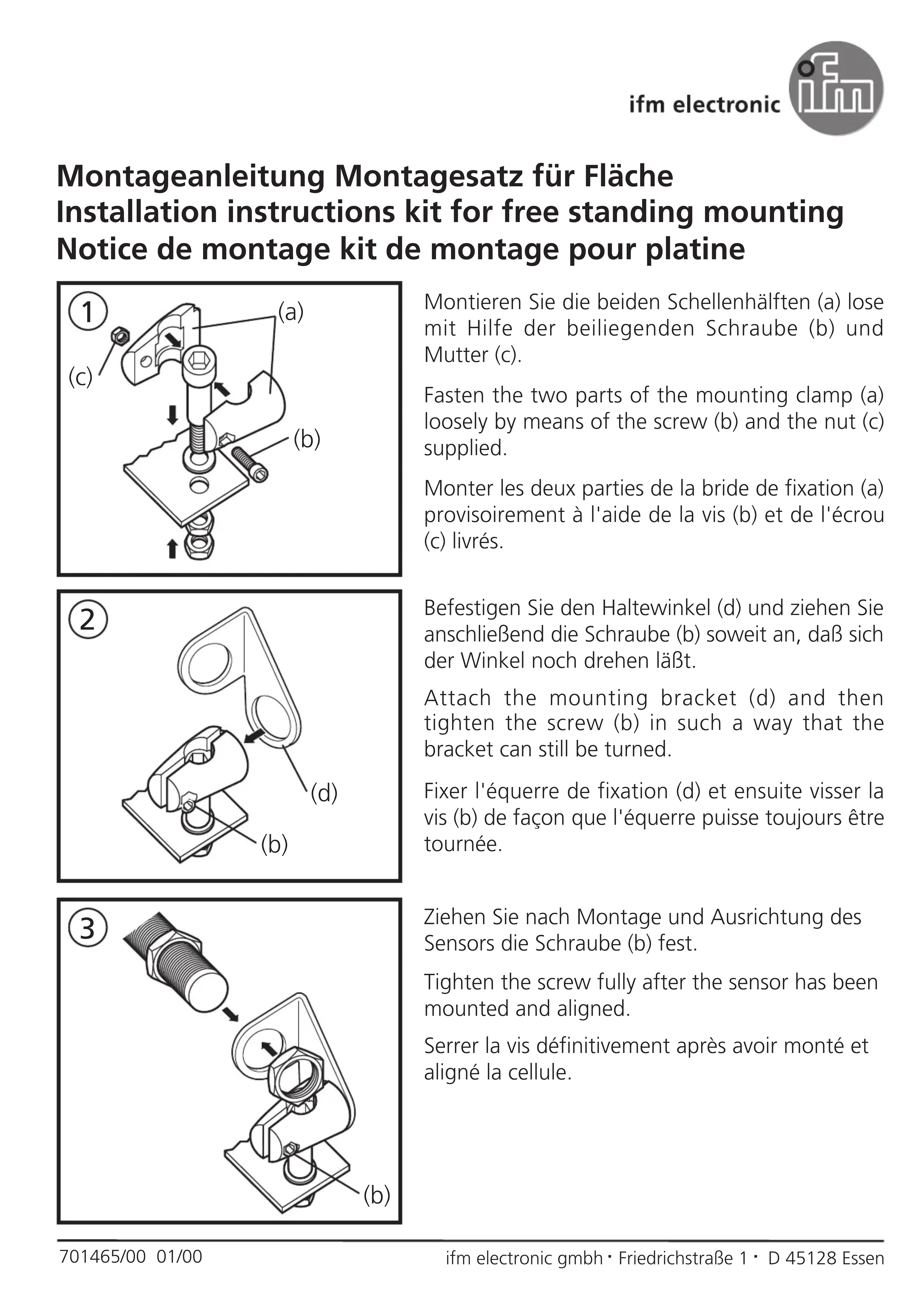

MODE D'EMPLOI E20856 IFM

Monter les deux parties de la bride de fixation (a) provisoirement à l'aide de la vis (b) et de l'écrou (c) livrés.

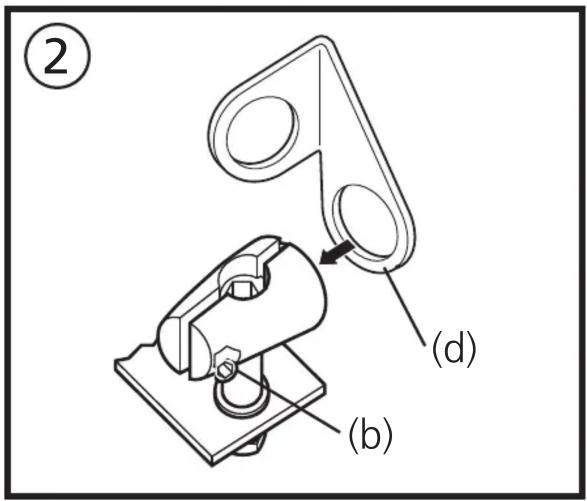

Fixer l'équre de fixation (d) et ensuite visser la vis (b) de façon que l'équre puisse toujours être tournée.

Serrer la vis définitivement après avoir monté et aligné la cellule.
