Marque	IFM
Modèle	E40258
Type de produit	Raccord à bague progressive pour montage de capteur
Catégorie	Composant électronique industriel
Nombre de pages de la notice	3 pages
Format de la notice	PDF (téléchargeable gratuitement)
Langue de la notice	Français (FR)
Matériau	Acier inoxydable (estimation)
Dimensions (estimées)	Longueur ~50 mm, diamètre ~25 mm
Poids (estimé)	~80 g
Pression maximale de service (estimée)	10 bar
Température de fonctionnement (estimée)	-25 °C à +80 °C
Indice de protection (estimé)	IP67
Fonctions principales	Fixation et étanchéité d'un capteur dans un raccord process
Profondeur d'installation recommandée	Centre du tuyau
Serrage de l'écrou moleté	Manuel puis 1 1/4 tour avec outil
Montage répété	Possible : démontage pour nettoyage du capteur
Entretien et nettoyage	Nettoyage du bout de la sonde après démontage
Sécurité	Soudage par personnel compétent ; ne pas monter le capteur pendant le soudage
Pièces détachées	Presse-étoupe, bague de serrage avant, bague de serrage arrière, écrou moleté
Réparabilité	Remplacement possible des bagues de serrage
Informations générales	Notice disponible sur notice-facile.com ; note utilisateurs : 7.5/10

FOIRE AUX QUESTIONS - E40258 IFM

Comment installer le raccord bague progressive E40258 ?

Installation : 1) Poser le presse-étoupe dans le raccord process et serrer (avec joint si nécessaire). 2) Monter la bague de serrage avant (bout effilé vers le cône). 3) Monter la bague de serrage arrière. 4) Visser l'écrou moleté. 5) Insérer le capteur. 6) Serrer l'écrou à la main et marquer la position. 7) Faire glisser le capteur à la profondeur souhaitée, puis serrer l'écrou de 1 1/4 tour avec un outil.

Quelle est la profondeur d'installation recommandée pour la sonde ?

La profondeur d'installation recommandée est le centre du tuyau.

Puis-je démonter le capteur après l'installation initiale ?

Oui, vous pouvez démonter le capteur, par exemple pour nettoyer le bout de la sonde. Après le nettoyage, réinsérez le capteur et serrez l'écrou moleté sans forcer.

Quelles précautions prendre lors du soudage du raccord ?

Le soudage doit être effectué uniquement par du personnel compétent. Pendant le soudage et le refroidissement, ni le capteur ni la bague progressive ne doivent être montés. Les surfaces doivent être propres et les outils de soudage appropriés au matériau du raccord.

De quelles parties se compose le raccord E40258 ?

Le raccord se compose de quatre parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

Comment serrer l'écrou moleté correctement ?

D'abord, serrer l'écrou moleté à la main et marquer la position avec un trait. Ensuite, faire glisser le capteur à la profondeur souhaitée, le maintenir en position et serrer l'écrou de 1 1/4 tour à l'aide d'un outil.

Faut-il utiliser un joint d'étanchéité ?

Oui, il est recommandé d'utiliser un joint d'étanchéité lorsque l'application l'exige.

Ce raccord est-il compatible avec d'autres marques de capteurs ?

Le raccord est conçu pour les capteurs IFM, mais il peut être compatible avec d'autres capteurs de diamètre similaire. Vérifiez les dimensions et le pas de filetage.

Où puis-je télécharger la notice complète du E40258 ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue.

Comment nettoyer le capteur sans endommager le raccord ?

Démontez le capteur en desserrant l'écrou moleté, nettoyez le bout de la sonde avec un chiffon doux et non abrasif, puis réinsérez le capteur et serrez l'écrou sans forcer.

MODE D'EMPLOI E40258 IFM

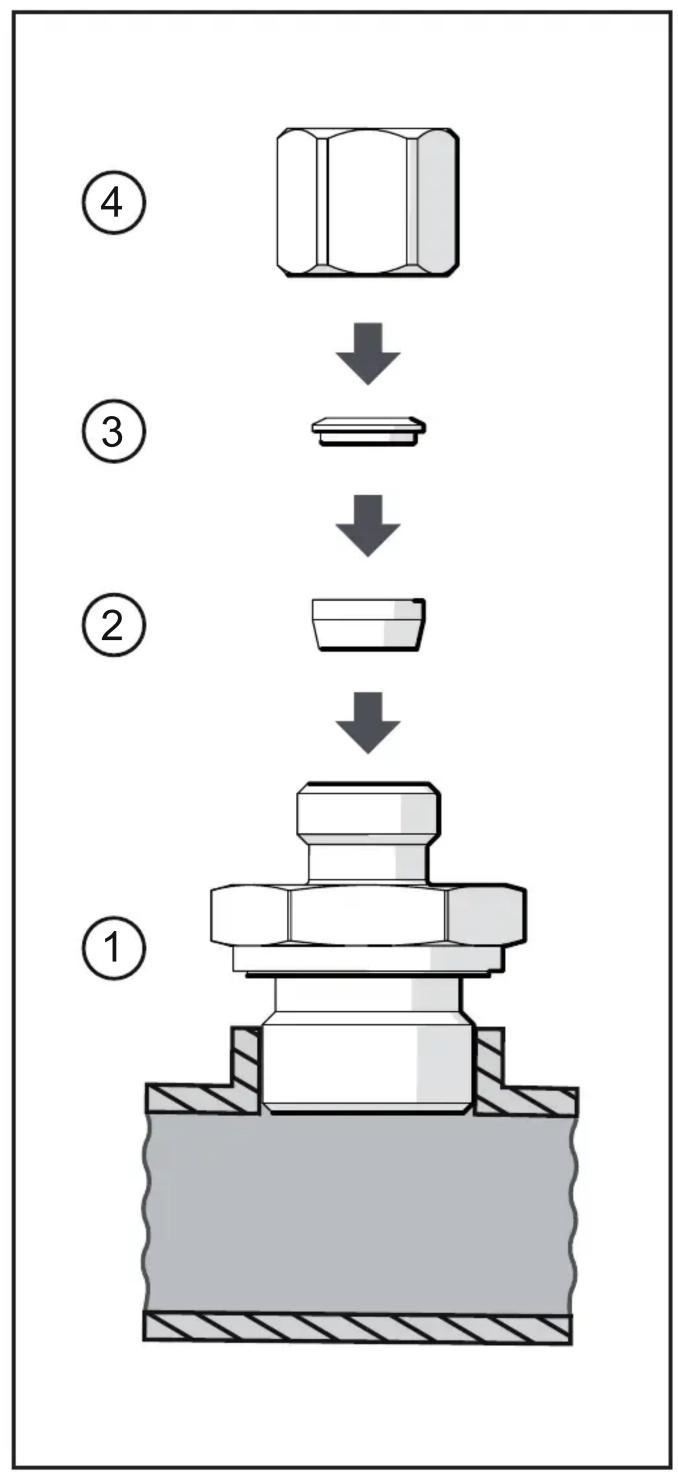

Le raccord bague progressive se compose de trois parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

1. Poser la presse-étoupe (1) dans le raccord process et serrer. Utiliser un joint d'étanchéité lorsque l'application l'exige.

En cas d'emploi de raccords à souder :

• Opération de soudage seulement par du personnel compétent. Résolution soignée et selon l'état de la technique.
• Pendant le soudage et la phase de refroidissement suivante, ni le capteur ni la bague progressive ne doit être montés.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

Monter la bague de serrage avant (2). Le bout effilé doit montrer vers la cône.
Monter la bague de serrage arriere (3).
Visser l'écrou moleté (4).

Insérer le capteur.

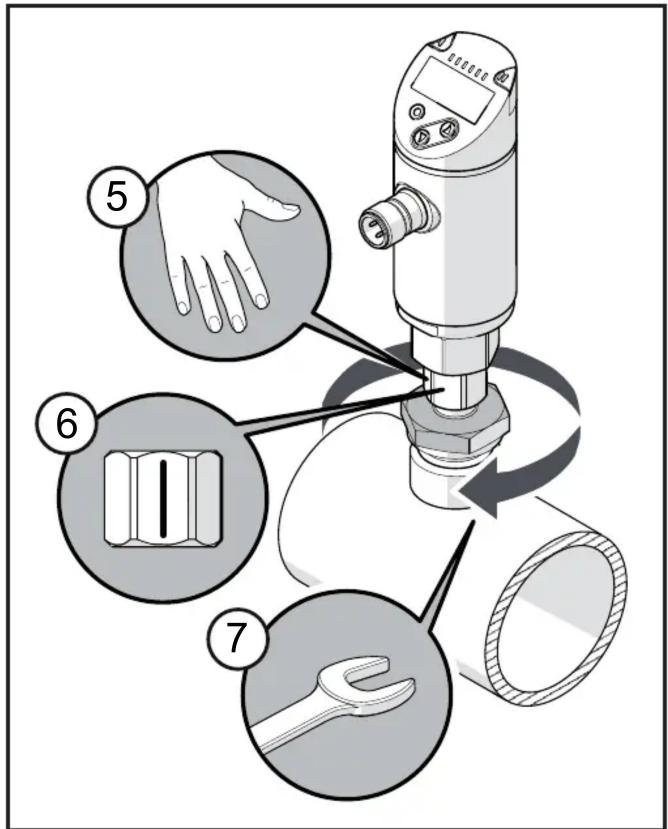

Serrer l'écrou moleté à la main (5) et marquer la position de traits (6).
Faire glisser le capteur à la profondeur d'installation souhaitée. Le tenir en position et serrer l'écrou moleté par 1 14 tours à l'aide d'un outil (7).

La bague progressive est maintainant fermement raccordée à la sonde. La profondeur d'installation ne peut plus être modifiée.

Profondeur d'installation recommandée pour la sonde de mesure : centre du tuyau.

Montage répété

Vous pouze démonter le capteur, par ex. afin de nettoyer le bout de la sonde.

Après, réinsérer le capteur et serrer l'écrou moleté sans forcer.
