Marque	Soler & Palau
Modèle	GET60 NF BI
Type de produit	Hotte aspirante (version aspirante ou filtrante)
Largeur	60 cm (modèle 60)
Alimentation électrique	Tension selon plaque signalétique (220-240 V AC)
Nombre de vitesses	3 vitesses + arrêt
Éclairage	LED 3 W max, culot E14
Filtre anti-graisse	Métallique, lavable mensuellement
Filtre à charbon actif	Optionnel pour version recyclage, à changer tous les 4 mois
Diamètre de raccordement	Bride de raccord (diamètre non spécifié, utiliser tuyau de même diamètre)
Distance minimale de la cuisson	50 cm (électrique) / 65 cm (gaz ou mixte)
Type d'installation	Encastrable dans un meuble
Commandes	Interrupteur lumière ON/OFF, sélecteur de vitesses
Matériau	Métal et verre (probable)
Utilisation	Domestique (cuisines, bureaux, hôtels, etc.)
Sécurité	Déconnexion avant entretien, utilisation par enfants sous surveillance
Normes	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591
Recyclage	Conforme DEEE 2012/19/CE, ne pas jeter aux ordures ménagères
Accessoires optionnels	Clapet anti-retour des fumées
Entretien	Nettoyage extérieur avec chiffon humide et détergent neutre

FOIRE AUX QUESTIONS - GET60 NF BI Soler & Palau

Quelle est la différence entre les versions aspirante et filtrante ?

La version aspirante évacue l'air vers l'extérieur via un conduit, tandis que la version filtrante recycle l'air après l'avoir filtré avec un filtre à charbon actif pour éliminer les odeurs.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou au lave-vaisselle à basse température et cycle rapide. Une décoloration possible n'affecte pas l'efficacité.

À quelle fréquence faut-il changer le filtre à charbon actif ?

Le filtre à charbon doit être remplacé tous les 4 mois maximum, ou plus souvent si usage intensif. Il ne peut pas être nettoyé ou régénéré.

Quelle distance minimale respecter entre la hotte et la cuisinière ?

La distance minimale est de 50 cm pour une cuisinière électrique et de 65 cm pour une cuisinière à gaz ou mixte. Respectez toujours les instructions du fabricant de la cuisinière si elles indiquent une distance plus grande.

Puis-je installer la hotte moi-même ?

Oui, mais il est recommandé de suivre scrupuleusement les instructions de la notice. Si des travaux électriques sont nécessaires, faites appel à un électricien qualifié. Assurez-vous que l'alimentation est coupée avant l'installation.

Comment remplacer l'ampoule LED de la hotte ?

Débranchez l'appareil, assurez-vous que l'ampoule soit froide. Retirez la grille d'aspiration, remplacez l'ampoule par une LED 3 W max, culot E14. Remontez la grille. Si l'éclairage ne fonctionne pas, vérifiez le bon placement de l'ampoule.

Que faire si la hotte ne fonctionne pas après l'installation ?

Vérifiez d'abord que l'alimentation électrique est branchée et que le disjoncteur n'a pas sauté. Assurez-vous que le câble d'alimentation est correctement monté. Si le problème persiste, contactez le service d'assistance technique.

La hotte produit-elle beaucoup de bruit ?

Le niveau sonore dépend de la vitesse sélectionnée. Pour réduire le bruit, utilisez la vitesse minimale pendant la cuisson et augmentez uniquement si nécessaire. Un entretien régulier (nettoyage des filtres) aide aussi à minimiser le bruit.

Est-il possible d'utiliser la hotte sans filtre à charbon ?

Oui, si la hotte est configurée en version aspirante (évacuation extérieure), vous devez retirer le filtre à charbon s'il est présent. En version filtrante, le filtre à charbon est obligatoire.

Comment savoir si ma hotte est en version aspirante ou filtrante ?

Consultez la configuration actuelle. Si un conduit d'évacuation est raccordé à la bride supérieure, elle est en version aspirante. Sinon, vérifiez la présence d'un filtre à charbon ; s'il est installé, elle est en version filtrante.

MODE D'EMPLOI GET60 NF BI Soler & Palau

NO pourrait lavarse o reciclarse.

Quitar los filtros antigrasa

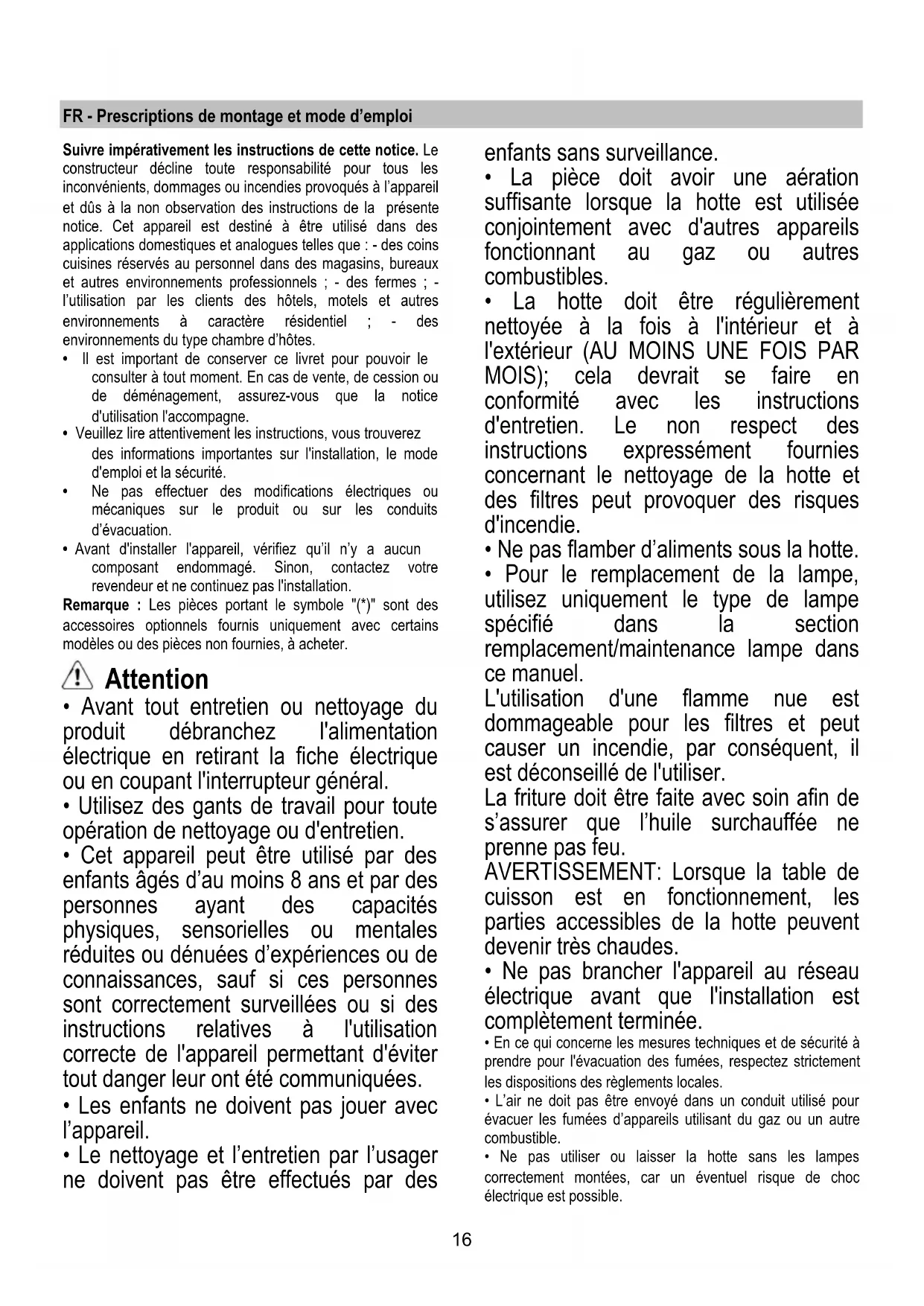

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - descoins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnelnels ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnementes à caractère résidentiel ; - des environnementés du type,chambre d'hôtes.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez tire attentivement les instructions, vous trouvez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifie qu'il n'y aaucun composant endommagé. Sinon,contactez-vous revendeur et ne continuez pas l'installation.

Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l' apparéil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des

enfants sans surveillance.

• La piece doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparéils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressement fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotte.
  Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtres et peut causeur un incendie, par conséquent, il est déconseilé de l'utiliser.

La friture doit être faite avec soin afin des s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.

• N'utilise jamais la hotte sans la grille montée correctement!

• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agrée ou du personnel qualifié.

ATTENTION!

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minute, ou d'un système decommande à distance séparé ou tout autre dispositifqui met l'appareil sous tension automatiquement.

Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC - UK SI 2013 No.3113 concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements electriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence

d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSÉ lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et trough d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.

Attention! Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pierce.

Pour utiliser la hotte dans cette version, vous doivent installer un système de filtrage supplémentaire basé sur charbon actif.

Attention! Si la hotte est livrée sans filtré à charbon, celui doit être commandé et monté avant la mise en service.

Installation

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas'être inférieure à 50cm dans le cas de cusinieres electriques et de 65 cm dans le cas de cusinieres a gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

! Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement. La hotte est poursue d'un cable d'alimentation spécial; en cas de déterioration du cable, en demander un neuf au service d'assistance technique.

Montage

Avant de commencer l'installation:

• Verifier que le produit acheté soit de dimensions adéquates pour la zone d'installation choisie.
• Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(son) remonté(s) uniquement si l'on peut utiliser la hotte en version recyclage.
• Verifier qu'à l'intérieur de la hotte il n'y ait pas d'autre matériel foumi (pour des raisons de transport) d'autre matériel foumi avec l'équipement (par exemple: vis (), garanties () etc., dans ce cas, enlevez-les et conservez-les.

Cet apparéil est concu pour être encastré dans un meuble ou un autre support.

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

a. Interrupteur lumieres ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détsersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'utilisation de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 10-13

Il retient les particules deGRAISE issues de la cuisson.

Le filtrte anti-graisse métallique doit être nettoyé une fois par mois avec des déterments non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 12

Retient les odeurs désagreables de cuisson.

La saturation du charbon actif se constate après un employi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtré à graisses. Il est nécessaire de changer le filtré après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Enlever les frittes anti-graisse.

Appliqueur un filtré au charbon par côte et l'accrocher à la hotte.

Remetre les filtres anti-graisse.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Extraire complètement le tiroir.

Retirer la grille d'aspiration pour acceder à l'ampoule.

Remplacer l'ampoule brûlée.

Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumeric "1d").

Remonter la grille.

Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

UNIQUEMENT sur certains produits :

Un Clapet Anti-Retour des Fumées est fourni comme accessoire en option, à installer. Si les conditions d'installation le requisite (par ex.: absence de protections contre le return accidentel de courants d'air de l'extérieur), l'insérer dans le logement dédié du Raccord de Sortie d'Air avant d'instructor le conduit d'échévement des fumées.
