Type de produit	Ouvre-porte de garage motorisé, montage sur barre de torsion
Marque	LIFT-MASTER
Modèle	041D8615
Alimentation électrique	120 V CA, 60 Hz (prise standard) + batterie de secours amovible
Type de batterie	Batterie rechargeable amovible (non spécifiée, estimée 12 V)
Dimensions (estimées)	Environ 50 × 15 × 25 cm (L × l × H)
Poids (estimé)	Environ 6 kg
Fonctions principales	Ouverture/fermeture motorisée de porte de garage, réglage des fins de course, inversion de sécurité en cas d'obstacle, fonctionnement sur batterie de secours
Sécurité	Débrancher l'alimentation avant entretien ; ne pas toucher le circuit imprimé sans gants ; test obligatoire du système d'inversion ; ne pas tenter de régler les ressorts de porte
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier périodiquement le serrage de l'embase de butée ; remplacer la batterie selon besoin ; ne pas utiliser de produits chimiques agressifs
Pièces détachées et réparabilité	Batterie, carte logique du récepteur (remplaçable), embase de butée, vis de montage, support mural ; intervention possible par l'utilisateur
Compatibilité	Conçu pour portes de garage à ressort de torsion ; nécessite une barre de torsion adaptée (creuse ou pleine)
Certifications	Conforme aux normes de sécurité (test d'inversion) ; avertissement Proposition 65 Californie (plomb)

FOIRE AUX QUESTIONS - 041D8615 LIFT-MASTER

Comment installer l'embase de butée sur l'ouvre-porte ?

Dévisser les vis de pression, glisser l'embase sur l'arbre du moteur avec le plus grand orifice vers l'arbre, puis serrer les vis à tête carrée d'un quart à demi-tour après contact. Vérifier que l'embase est bien en butée.

Comment débrancher la batterie de secours ?

Appuyer sur l'agrafe du connecteur pour le retirer de l'unité, puis déconnecter les fils des bornes à raccordement rapide après les avoir étiquetés.

Pourquoi la porte ne s'inverse-t-elle pas correctement ?

Cela peut être dû à un glissement de l'embase de butée mal serrée. Vérifier le serrage des vis de pression et réaliser le test d'inversion avec un objet de 3,8 cm (1 ½ po) de haut.

Quels outils sont nécessaires pour remplacer l'embase ?

Une clé à fourche de 10 mm (3/8 po), une clé hexagonale de 5 mm (3/16 po), et éventuellement une clé à six pans de 10 mm pour certaines étapes.

Puis-je installer l'ouvre-porte sans percer de nouveaux trous ?

Oui, si la nouvelle embase correspond à l'ancienne, aligner le support de montage sur les trous existants et utiliser un niveau pour positionner l'appareil verticalement.

Comment tester le système d'inversion de sécurité ?

Placer un objet de 3,8 cm (1 ½ po) de haut (comme une planche 2x4) au sol. Fermer la porte : elle doit remonter automatiquement au contact de l'objet. Sinon, régler les fins de course ou contacter un technicien.

Où trouver la notice complète en français ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez aussi demander une traduction par email en choisissant votre langue.

Que faire si la carte logique du récepteur est endommagée ?

Ne pas toucher le circuit imprimé à mains nues : porter des gants de protection. Commander une carte de remplacement et suivre les instructions de déconnexion de la batterie avant intervention.

L'ouvre-porte peut-il fonctionner sans batterie ?

Oui, il fonctionne sur secteur. La batterie est une secours en cas de panne de courant. Si la batterie est absente ou défectueuse, l'appareil reste opérationnel sur le secteur.

Quels sont les risques liés aux ressorts de torsion ?

Les ressorts sont sous extrême tension. Ne jamais tenter de les desserrer, déplacer ou régler soi-même. Faire appel à un technicien qualifié si la porte force ou est déséquilibrée.

MODE D'EMPLOI 041D8615 LIFT-MASTER

REMARQUE: Les illustrations suivantes sont fournies uniquement à des fins de référence. L'embase de butée et sa suivante unité pourraient avoir une apparence différente.

• Clé à fourche de 10 mm (3/8 po)
• Clé hexagonale de 5 mm (3/16 po)

Suivre ces étapes pour les embases de butée qui doivent être installées en utilisant une clé hexagonale.

1. Fermer la porte de garage.
2. Débrancher l'alimentation de la prise de courant et enlever la batterie s'il a lieu.

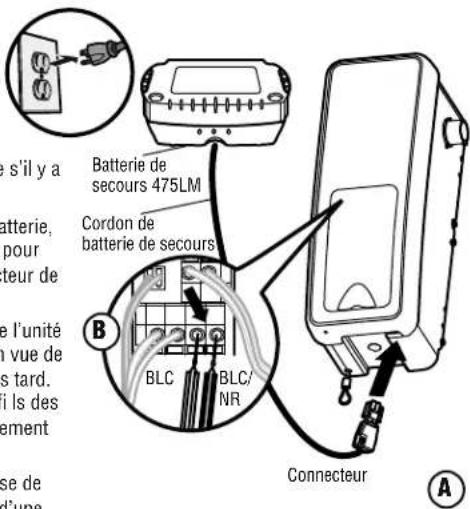

3. Pour enlever la batterie, enfoncez l'agrafe pour enlever le connecteur de l'unité. (A).
4. Enlever les fils de l'unité et les étiqueter en vue de les réinstaller plus tard. Déconnecter les fils des bornes à raccordement rapide. (B).
5. Desserrer l'embase de butée. Se servir d'une clé hexagonale de 5 mm (3/16 po) pour desserrer l'embase de butée. (C).
6. Avec une clé à six pans de 10 mm (3/8 po), enlever les deux vis 14 - 10× 2 qui retiennent le support de montage au mur. (E).
7. Enlever l'unité du moteur du mur.
8. Jeter l'embase de butée usée.

Vis de l'embase Vis de pression

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES:

• Débrancher TOUTE alimentation électrique et la batterie AVANT d'effectuer TOUT entretien ou TOUTE intervention.

Attention

Pour empêcher tout dommage à la carte logique du récepteur, NE PAS toucher le circuit imprimé de la carte logique du récepteur de remplacement durant l'installation. Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d'une intervention à proximité du compartiment de la batterie.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, y compris du plomb, reconnus par l'État de la Californie comme étant cancérigènes ou pouvant causer des anomalies congénitales ou d'autres préjudices à l'appareil reproducteur. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Suivre ces étapes pour les embases de butée qui doivent être installées en utilisant une clé à fourche.

1. Fermer la porte de garage.
2. Débrancher l'alimentation de la prise de courant et enlever la batterie s'il y a lieu.

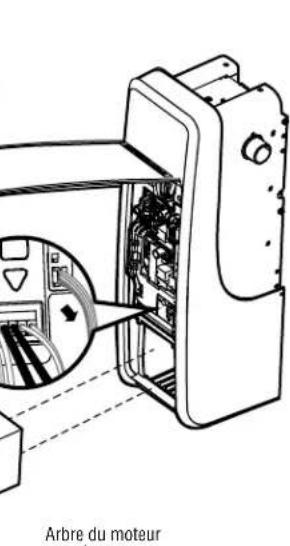

3. Ouvrir le panneau avant (A).
4. Remettre en place le couvercle de la batterie. Déconnecter la batterie (s'il y a lieu). Enlever la batterie et la mesure de côte.
5. Enlever les fils de l'unité et les étiqueter en vue de les réinstaller plus tard. Déconnecter les fils des bornes à raccordement rapide. (C).

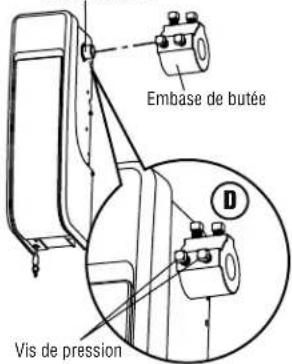

6. Desserrer l'embase de butée. Se servir d'un foret et d'une clé à fourche de 10 mm pour desserrer l'embase de butée (D).

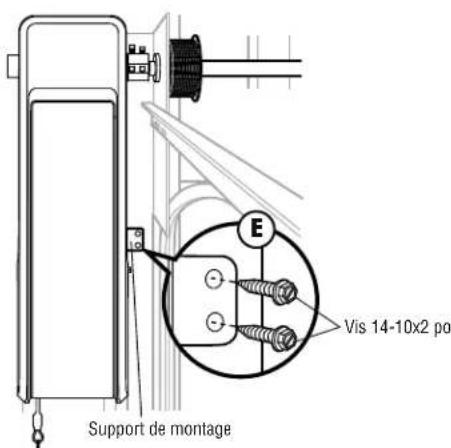

7. Avec une clé à fourche de 10 mm (3/8 po), enlever les deux vis 14 - 10 × 2 qui relient le support de montage au mur. (E).
8. Enlever l'unité du moteur du mur.
9. Jeter l'embase de butée usée.

1 Fixation de l'embase de butée à l'ouvre-porte de garage

Pour éviter les difficultés pendant l'installation, ne faites fonctionner l'ouvre-porte de garage que lorsque cela est expressément indiqué.

1. Dévisser les vis de pression.

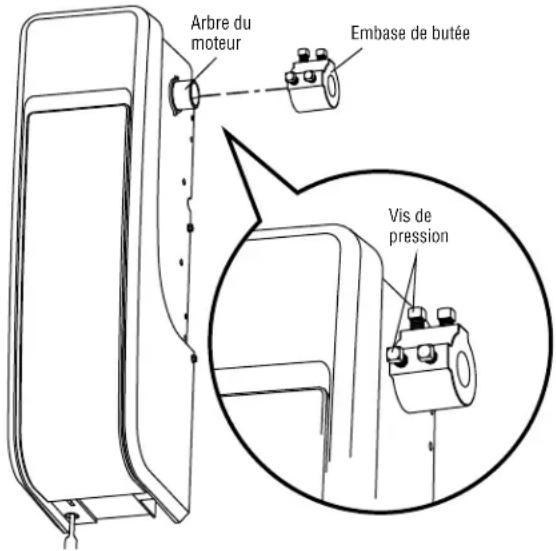

2. Fixer l'embase de butée à l'arbre du moteur de l'ouvre-porte de garage. Le côté de l'embase doté du plus grand orifice doit être placé sur l'arbre du moteur. S'assurer que l'embase est bien assise sur l'arbre jusqu'à ce qu'elle atteigne la butée.
3. Positionner l'embase de sorte que les vis sont orientées vers l'extérieur et accessibles lorsqu'elles sont fixées à la barre de torsion.
4. Bien serrer les vis de pression à tête carrée les plus proches de l'arbre moteur en les tournant d'un quart à un demi-tour après être entrées en contact avec l'arbre moteur.

Avertissement

Pour prévenir d'éventuelles blessures GRAVES, voire MORTELLES, l'embase DOIT être adéquatement serrée. La porte pourrait NE PAS inverser correctement sa course ou les limites de course pourraient être perdues en raison d'un glissement de l'embase.

2 Positionnement et montage de l'ouvre-porte de garage

REMARQUE: Pour des options de montage supplémentaires, consulter le manuel du propriétaire.

1. Fermer complètement la porte du garage.

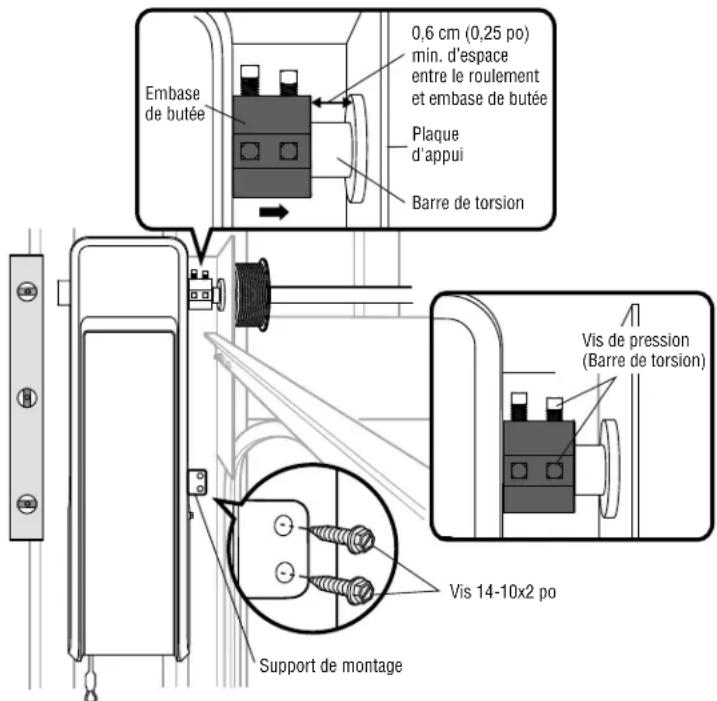

2. Glisser l'ouvre-porte de garage sur l'extrémité de la barre de torsion.

REMARQUE: S'assurer que l'embase ne touche PAS le roulement.

Si l'embase de butée de rechange correspond à la précédente, aligner le support de montage de l'ouvre-porte de garage sur les trous existants. Se servir d'un niveau pour positionner et aligner l'ouvre-porte de garage à la verticale. Passer à l'étape 6.

Si l'embase de butée NE correspond pas à l'embase de butée précédente, commencer à l'étape 3.

1. Pour marquer l'emplacement des nouveaux troughs de montage : Serrer les vis de pression sur la barre de torsion de manière à tenir l'ouvre-porte de garage en place pendant que l'on se sert du support de montage pour marquer l'emplacement des nouveaux troughs de montage. Se servir d'un niveau pour positionner et aligner l'ouvre-porte de garage à la verticale. REMARQUE: L'ouvre-porte de garage n'a pas besoin d'affil eurer le mur.
2. Après quoi, retirer l'ouvre-porte de garage de la barre de torsion. Percer des trous guides de 5 mm (3/16 po) aux endroits marqués. Percer à travers les plaques de rail de porte en métal au besoin.
3. Glisser de nouveau l'ouvre-porte de garage sur la barre de torsion jusqu'à ce que les trous guides soient alignés sur le support de montage.
4. Serrer les deux vis de pression à tête carrée sur la barre de torsion. Pour une barre de torsion creuse, serrer les vis en les tournant de trois quarts de tour à un tour complet après être entrées en contact avec la barre. Pour une barre de torsion solide, serrer les vis en les tournant d'un quart de tour, mais pas plus d'un demi-tour après être entrées en contact avec l'arbre. Lors de la première installation sur une barre de torsion clavetée, NE PAS serrer les vis dans la rainure de clavette.
5. Fixer le support de montage au mur et à l’ouvre-porte de garage. Utiliser les vis 14 - 10× 2 po (5cm) pour fixer le support de montage au mur.

Avertissement

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES :

• Des ancrages en béton DOIVENT être utilisés si le support est monté dans la maçonnerie.
• Ne JAMAIS tenter de desserrer, déplacer ou régler la porte de garde ainsi que les ressorts, les câbles, les poulies, les supports de porte ou leurs ferrures de montage, lesquels sont TOUS sous une tension EXTREME.
• Appeler TOUJOURS un technicien formé en systèmes de porte si la porte de garage force ou est déséquilibrée.
• L'ouvre-porte de garage DOIT être monté à angle droit avec la barre de torsion pour éviter l'usure prématurée de l'embase. Au terme de l'installation, faire l'essai du système d'inversion de sécurité. La porte DOIT remonter au contact d'un objet d'une hauteur de 3,8 cm (1 ½ po) (ou un 2 × 4 posé à plat) sur le sol.
