Type de produit	Trousse de remplacement de module de course pour ouvre-porte de garage
Marque	LIFT-MASTER
Modèle	041A6408
Catégorie	Serrure électronique
Tension d'alimentation	120 V c.a. - 60 Hz
Courant	1,5 A
Charge nominale	385 po/lb/s
Articles inclus	Module de course (1), Vis (2), Faisceau de fils (2)
Longueur des faisceaux	25,4 cm (sans Wi-Fi) / 40,6 cm (avec Wi-Fi)
Compatibilité Wi-Fi	Oui (avec faisceau adapté)
Sécurité	Débrancher l'alimentation et la batterie avant intervention
Protection	Porter des gants et lunettes de protection
Matériaux	Composants électroniques, plastique, métal
Utilisation	Remplacement du module de course sur ouvre-porte de garage
Réparabilité	Pièce de rechange, installation par un professionnel recommandé
Pays d'origine	Non spécifié
Garantie	Consulter le manuel
Poids	Non spécifié

FOIRE AUX QUESTIONS - 041A6408 LIFT-MASTER

Comment installer le module de course 041A6408 ?

Suivez les étapes du manuel : débranchez l'alimentation, déconnectez la batterie, ouvrez le panneau, retirez l'ancien module, alignez les onglets, fixez avec les vis, reconnectez les faisceaux, puis réinstallez la carte logique et la batterie.

Quels outils sont nécessaires pour remplacer le module de course ?

Vous aurez besoin d'un tournevis cruciforme, de gants de protection et de lunettes de sécurité. Aucun outil spécialisé n'est requis.

Puis-je installer moi-même ce module de course ?

Oui, si vous suivez les instructions du manuel. Cependant, si vous n'êtes pas à l'aise avec l'électricité, il est recommandé de faire appel à un professionnel.

Que faire si les faisceaux de fils ne correspondent pas ?

Utilisez le faisceau de longueur appropriée : 25,4 cm pour les unités sans Wi-Fi, 40,6 cm pour celles avec Wi-Fi. Comparez la longueur avec le faisceau existant.

Comment réinitialiser les paramètres de course et de force après installation ?

Consultez le manuel principal de votre ouvre-porte pour la procédure de réinitialisation. Généralement, cela implique d'appuyer sur un bouton sur l'unité principale.

Quelle est la tension et le courant requis pour ce module ?

Le module fonctionne sous 120 V c.a., 60 Hz, avec un courant de 1,5 A.

Quels sont les éléments inclus dans la trousse 041A6408 ?

La trousse contient : un module de course, deux vis et deux faisceaux de fils (un de 25,4 cm et un de 40,6 cm).

Y a-t-il des précautions de sécurité à prendre ?

Oui, débranchez toujours l'alimentation électrique et la batterie avant toute intervention. Portez des gants et des lunettes de protection. Ne touchez pas le circuit imprimé à mains nues.

Ce module est-il compatible avec tous les ouvre-portes Lift-Master ?

Il est conçu pour les modèles compatibles avec le module de course de remplacement. Vérifiez la compatibilité dans votre manuel d'utilisation.

Où puis-je trouver la notice complète de ce produit ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI 041A6408 LIFT-MASTER

Trousse de remplacement de module de course

Modéle 041B8861

AVERTISSEMENT

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES :

- Débrancher TOUTE alimentation électrique et la batterie AVANT d'effectuer TOUT entretien ou TOUTE intervention.

ATTENTION

Pour empêcher tout dommage à la carte logique/au récepteur, NE PAS toucher le circuit imprimé du récepteur/de la carte logique de remplacement durant l'installation.

Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d'une intervention à proximité du compartiment de la batterie.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Caractéristiques techniques

V	120 V c. a. - 60 Hz, uniquement
Courant	1,5 A
Charge nominale	385 po/lb/s

Articles inclus

Module de course (1)

Vis (2)

Faisceau de fils (2)

- 25,4 cm (10 po) pour unités sans Wi-Fi

- 40,6 cm (16 po) pour unités avec Wi-Fi

Utiliser le faisceau de fils approprié en comparant sa longueur au faisceau existant.

1. Déconnecter l'alimentation.

3

Remettre en place le couvercle de la batterie. Déconnecter la batterie (s'il y a lieu). Enlever la batterie et la mettre de côté (B).

1. Étiqueter les fils pour la réinstallation. Raccorder les fils aux bornes à raccordement rapide (C).

REMARQUE : Si une résistance est située sur les trappes de fil vert, ne pas l'enlever.

1. Enlever le couvercle de la carte logique du récepteur (D).

2

- Ouvrir le panneau avant. (A).

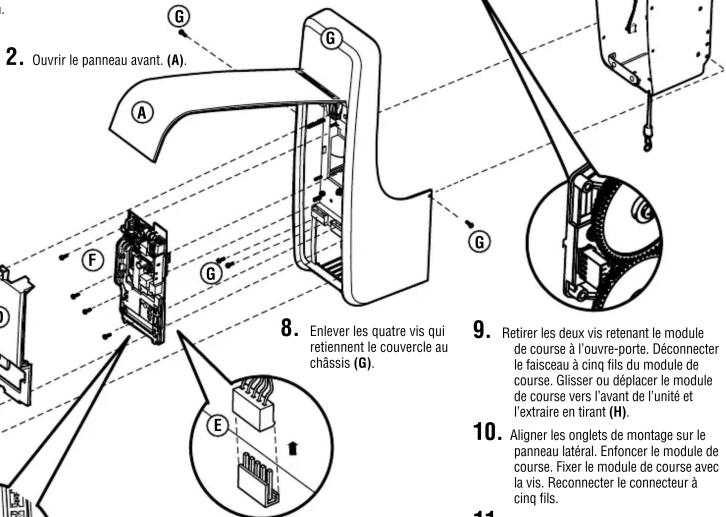

2. Ouvrir le panneau avant. (A). 8. Enlever les quatre vis qui retiennent le couvercle au châssis (G). 9. Retirer les deux vis retenant le module de course à l'ouvre-porte. Déconnecter le faisceau à cinq fils du module de course. Glisser ou déplacer le module de course vers l'avant de l'unité et l'extraire en tirant (H). 10. Aligner les onglets de montage sur le panneau latéral. Enfoncer le module de course. Fixer le module de course avec la vis. Reconnecter le connecteur à cinq fils. 11. Detriture les couvercle en plus. Vérifier

1. Déconnecter les faisceaux de fils de la carte logique du récepteur (E).

2. Enlever les quatre fils qui retiennent la carte logique du récepteur, enlever la carte logique (F) et la mettre de côté.

9

de course à l'ouvre-porte. Déconnecter le faisceau à cinq fils du module de course. Glisser ou déplacer le module de course vers l'avant de l'unité et l'extraire en tirant (H).
10. Aligner les onglets de montage sur le panneau latéral. Enfoncer le module de course. Fixer le module de course avec la vis. Reconnecter le connecteur à cinq fils.
11. Remettre le couvercle en place. Vérifier que les pattes dans le couvercle sont alignées sur les orifices du dessus du châssis. Acheminer les faisceaux et les fils par le couvercle.
12. Installer la carte logique du récepteur et connecter les faisceaux de fils. S'assurer que les faisceaux de fils sont connectés correctement. Réinstaller la carte logique et connecter les faisceaux de câblage. Installer le couvercle de la carte logique du récepteur.
13. Raccorder les fils aux bornes à raccordement rapide (C).
14. Installer la batterie (s'il y a lieu) et connecter les connecteurs de la batterie. Remettre en place le couvercle de la batterie.
15. Reconnecter l'alimentation. Consulter le manuel pour réinitialiser les paramètres de course et de force.
