Type de produit	Caméra de surveillance pour ouvre-porte de garage
Marque	LIFT-MASTER
Modèle	0410041
Dimensions (approx.)	5 x 5 x 5 cm
Poids (approx.)	100 g
Alimentation	Via l'ouvre-porte de garage (12-24 V DC)
Connectivité	Wi-Fi (bandes 2,4 GHz et 5 GHz)
Application	myQ pour iOS et Android
Résolution vidéo	HD (1280 x 720 pixels)
Angle de vue	140° (diagonale)
Vision nocturne	Oui, LED infrarouges
Audio	Microphone intégré
Indicateurs LED	Blanc, bleu, vert, rouge, mauve (voir notice)
Température de fonctionnement	-20°C à 50°C
Installation	En remplacement de la caméra existante dans l'ouvre-porte
Outils nécessaires	Tournevis cruciforme, échelle, ruban-cache (optionnel)
Contenu du kit	Caméra, anneau décoratif, 3 vis
Entretien	Nettoyer la lentille avec un chiffon doux et sec
Sécurité	Débrancher l'alimentation avant toute intervention
Conformité réglementaire	FCC Partie 15, IC RSS, Classe B
Garantie	1 an, selon le revendeur

FOIRE AUX QUESTIONS - 0410041 LIFT-MASTER

Comment installer la caméra 0410041 sur mon ouvre-porte de garage ?

Débranchez d'abord l'alimentation de l'ouvre-porte et retirez la batterie de secours. Enlevez l'anneau décoratif, dévissez l'ancienne caméra, débranchez le faisceau de fils, puis branchez la nouvelle caméra. Vissez-la, remettez l'anneau et rebranchez l'alimentation. Suivez les instructions de l'appli myQ pour la configuration.

Que faire si la LED de la caméra reste rouge fixe ?

Une LED rouge fixe indique une erreur thermique : la caméra a atteint une température élevée (environ 60°C). Laissez-la refroidir, puis elle devrait revenir à un état normal. Si le problème persiste, vérifiez la ventilation autour de l'ouvre-porte.

Comment connecter la caméra à mon réseau Wi-Fi ?

Après l'installation physique, ouvrez l'appli myQ et suivez les instructions pour ajouter un nouvel appareil. La caméra doit clignoter en bleu pour être en mode configuration. Assurez-vous que votre téléphone est connecté au réseau Wi-Fi 2,4 GHz.

Puis-je utiliser cette caméra avec un ouvre-porte d'une autre marque ?

Non, cette caméra de rechange est conçue spécifiquement pour les ouvre-portes LIFT-MASTER compatibles avec le système myQ. Vérifiez la compatibilité de votre modèle sur le site du fabricant.

Faut-il un abonnement pour utiliser l'application myQ ?

L'application myQ de base est gratuite. Des fonctionnalités avancées (comme la sauvegarde vidéo dans le cloud) peuvent nécessiter un abonnement payant.

La caméra fonctionne-t-elle sans fil ?

La caméra se connecte à votre réseau Wi-Fi, mais elle est alimentée par l'ouvre-porte de garage via un faisceau de fils. Elle ne nécessite pas de batterie ni de prise électrique séparée.

Comment nettoyer la lentille de la caméra ?

Utilisez un chiffon doux et sec (microfibre) pour essuyer délicatement la lentille. N'utilisez pas de produits chimiques ou abrasifs qui pourraient l'endommager.

Que signifie le clignotement bleu et vert de la LED ?

Un clignotement bleu et vert indique que la caméra est en cours de connexion au réseau Wi-Fi et à l'application myQ. Attendez quelques instants ; si cela persiste, vérifiez la portée du signal Wi-Fi.

Puis-je réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, maintenez enfoncé le bouton de réinitialisation (situé sur le côté de la caméra) pendant environ 10 secondes jusqu'à ce que la LED clignote en bleu. Vous devrez ensuite la reconfigurer via l'appli myQ.

Où trouver la notice complète de la caméra 0410041 ?

La notice complète est disponible au format PDF sur le site notice-facile.com. Vous pouvez la télécharger gratuitement en sélectionnant votre langue.

MODE D'EMPLOI 0410041 LIFT-MASTER

Votre camera est accessible du cote inférieur de l'ouvre-porte. Avec avoir installe la nouvelle camera, servez-vous de l'appli myQ pour connecter la camera à Your compte myQ.

Quincaillerie:

Qte de vis 3
- Anneau décoratif
- Camera

Outils:

• Tournevis à tête cruciforme
• Echelle
• Ruban-cache (option)

AVENTISSEMENT

Pour évider des BLESSURES GRAVES, VOIRE MORTELLES:
- DébrancherTOUTE alimentation électrique et la batterie AVANT d'effectuer TOUT entretien ou TOUTE intervention.

ATTENTION

Pour prévenir les dommages à laamera, pousser la lentile de laamera en position fermée pendant le replACEMENT et tener laamera en place pendant le retrait du matériel de fixation. NE PAS touche à la carte logique de laamera pendant l'installation. Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du replACEMENT de la batterie ou d'une intervention à proximité du compartment de la batterie.

AVERTISSEMENT:

Ce produit peut vous exposer à

des produits chimiques comme le plomb, reconnu par l'Etat de la Californie comme cause de cancers, d'anomalies congenitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

1.

Déconnecter l'alimentation à l'ouvre-port du garage et retarder la batterie de secours, si elle est utilisée.

2.

Enlever l'annexe decoratif au bas de l'ouvreporte.

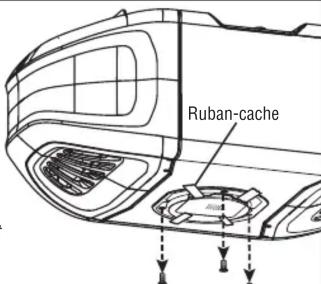

3

Dévisser lentement laamera du boitier de l'ouvre-porte

CONSEIL: Utiliser du ruban-cache pourretenir laamera en place pendant le retrait des vis.

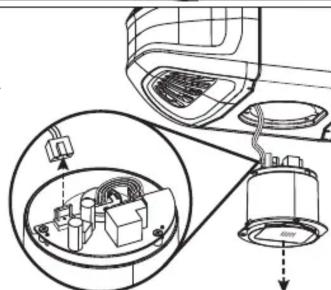

4.

Abaiser laamera et débrancher le faisceau de fils.

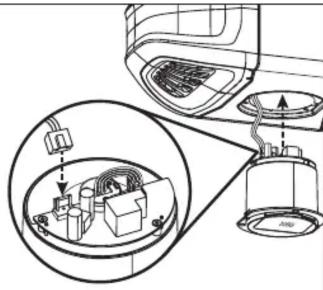

5.

Brancher la nouvelleamera.

6.

Aligner et visser la nouvelleamera dans leboitier de l'ouvre-porte.

7.

Fixer le nouveau anneau décoratif

8.

Reconnecter l'alimentation et la batterie, si cette dernière est utilisée.

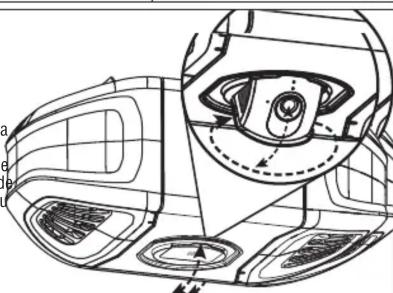

9.

Repérer
l'encôche
dans
l'ouverture
de laamera
et tirer vers
le bas. Régle
la position de
laamera au
besoin.

AVERTISSEMENT: Ce dispositif est conforme à la de la partie 15 du réglement de la FCC et de l'exemption de licence RSS d'Innovation, Sciences et Développement économique Canada. L'utilisation est assujetté aux deux conditions suivantes: (1) ce dispositif ne peut causeur brouillage nuisible, et (2) ce dispositif doit accepter tout brouillage recu, y compris tout brouillage pouvantcauseu fonctionnement indesirable.

Tout changement ou modification non expressémentapprovés pa la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur d'utiliser l'équipment.

Cet appellé doit être installée de manière à laisser une distance d'au moins 20 cm (8 po) entre celui-ci et l'utilisateur ou toute personne.

Cet appeareil a ete teste et déclaré conforme aux limites d'un disposifit numérique de Classe B, conformément à la partie 15 du règlement de la FCC et de la norme NMB d'Innovation, Sciences et Développement économique Canada. Ces limites ont pour bout de fournir une protection raisonnable contre le brouillage nuisible dans une installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer un brouillage nuisible aux communications radio.

Cependant, rien ne garantit l'absence de brouillage dans une installation particulière. Si cet équipement cause un brouillage nuisible à la réception radio ou télévisée, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilitaire est invite à tenter de corriger le brouillage enPNANT L'une des mesures suivantes:

• Réorienter ou relocaliser l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement dans une prise de courant sur un circuit différent de celui auquel le récepteur est branché.
• Pour obtaining de l'aide, consulter le détaillant ou un technicien radio chevronne.

Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudicable aux systèmes de satellites mobiles utilisant les mêmes canaux.

10.

Suivre les instructions de l'appli myQ pour ajouter la nouvelleamera à VOmepe myQ

REMARQUE: Seule laamera de rechange doit être dimensionné (pas l'ouvre-porte de garage) avec l'appli myQ.

11.

Trouvez l'étiquette du panneau d'extrémité sur le côte du GDO. Placez l'étiquette du nouveau kit d'entretien à l'endetroit indiqué.

Etiquette du kit de service

Etiquette du panneau d'extrémité

Témoins à DEL d'etat de laamera

CE QUE VOUS VOYEZ QE QUE CA SIGNIFIE

Blanche allumée en continu Laamera a eté mise sous tension.

Clignotide bleue Prete a etre configuree dans l'appl myQ

Bleue allumée en continu Connecte à votre apparéil mobile Vous n'êtes pas encore connecté à Internet. Si cette situation persiste après la configuration, vérifier le routeur du domicile et Internet.

Clignotante bleue et verte Connexion en cours au Wi- Fi et a l'appl myQ

Verte allumée en continu Connectée à l'appli myQ

Clignotante mauve Réception de mises à jour matérielles.

Rouge continu Erreur d'etat thermique de laamera quand celle-ci atteint une temperature de grande chaleur de 60^ et refroidit.

Wi-Fi is a registered trademark of Wi-Fi Alliance.
Wi-Fi es unamarcacommercial registrada de Wi-Fi Alliance.
Wi-Fi est une marque déposée de Wi-Fi Alliance.

© 2022, Chamberlain Group LLC. All Rights Reserved.
Todos los derechos reservados.
Tous droits réservés.

114-5403-000
