Type de produit	Ensemble de boîtier de connexion et plaque décorative
Marque	LIFT-MASTER
Modèle	CAPXLTK
Catégorie	Portail automatique
Dimensions du boîtier arrière (L x H)	47 x 37,6 cm
Dimensions de la plaque décorative (L x H)	49,4 x 60,4 cm
Profondeur	8,4 cm
Poids	2 kg (estimation)
Matériau	Métal et plastique
Compatibilité	Unités CAPXL/CAPXLV
Utilisation	Encastrement mural
Fonctions	Installation encastrée pour contrôle d'accès
Contenu de l'emballage	Boîtier arrière, plaque décorative, instructions
Fixation requise	Vis cruciforme n°6-32 x 0,25" (4) et rondelles d'arrêt n°8 (4)
Découpe murale	47 x 37,6 cm
Avertissement	Contient du plomb (Proposition 65 de Californie)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser uniquement avec des unités compatibles

FOIRE AUX QUESTIONS - CAPXLTK LIFT-MASTER

Comment installer le boîtier CAPXLTK ?

Découpez une ouverture de 47 x 37,6 cm, séparez la plaque du boîtier, placez le boîtier dans l'ouverture, fixez-le au mur, puis emboîtez la plaque décorative en engageant les fentes sur les têtes de vis.

Quelles sont les dimensions de découpe nécessaires ?

La découpe doit mesurer 47 cm par 37,6 cm pour accueillir le boîtier arrière.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un outil de découpe, d'un niveau, de vis cruciformes n°6-32 x 0,25 po (4) et de rondelles d'arrêt n°8 (4).

Ce produit est-il compatible avec mon contrôleur d'accès existant ?

Le CAPXLTK est conçu pour les unités CAPXL/CAPXLV et peut être utilisé pour mettre à niveau les systèmes ELITE Icon26 et Sentex Infinity L.

Que faire si la plaque décorative ne s'emboîte pas correctement ?

Vérifiez que les fentes de la plaque sont bien alignées avec les têtes de vis et que les vis ne sont pas trop serrées. Ajustez si nécessaire.

Le produit est-il adapté à une installation en extérieur ?

Oui, il peut être installé dans un mur extérieur, mais assurez-vous que l'unité de contrôle d'accès est adaptée à l'extérieur.

Y a-t-il des précautions de sécurité à prendre ?

Ce produit contient du plomb, respectez les consignes de sécurité locales. Ne pas ingérer, laver les mains après manipulation.

Comment nettoyer la plaque décorative ?

Nettoyez avec un chiffon doux et sec. Évitez les produits chimiques abrasifs.

Où puis-je trouver des vis de rechange ?

Utilisez des vis cruciformes n°6-32 x 0,25 po et des rondelles d'arrêt n°8, disponibles dans les quincailleries.

Le produit est-il garanti ?

La notice ne mentionne pas de garantie spécifique. Veuillez contacter LIFT-MASTER pour plus d'informations.

MODE D'EMPLOI CAPXLTK LIFT-MASTER

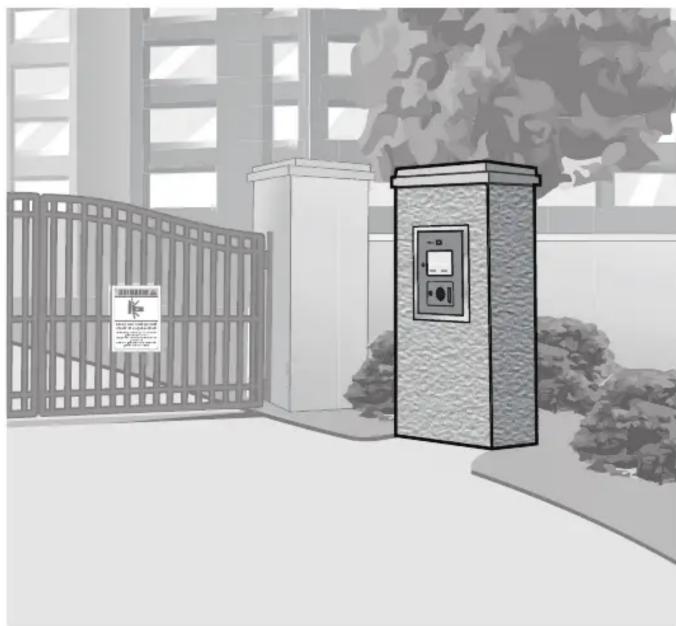

L'ensemble de boîtier de connexion et de plaque décorative CAPXLTK vous permet d'encastrer une unité de contrôle d'accès CAPXL/CAPXLV dans le découpage d'un mur (ou de toute autre surface plane). L'ensemble CAPXLTK peut servir aux nouvelles installations ou à mettre à niveau les systèmes ELITE Icon26 et Sentex Infi nity L.

Contenu de la Boîte D'emballage: Ensemble de boîtier, plaque décorative, instructions.

Articles supplémentaires dont vous pourriez avoir besoin : Vis cruciforme no 6-32 x 0,25 po (4) et de rondelles d'arrêt n° 8 (4).

INSTALLATION

1. Découper une ouverture dans le mur pouvant accueillir le boîtier arrière du nécessaire de garniture (dimensions du boîtier arrière : 47 cm x 37,6 cm [18,5 po x 14,8 po]).
2. Séparer la plaque avant du boîtier arrière en tirant délicatement sur la plaque pour la détacher de la boîte.
3. Placer le boîtier dans l'ouverture découpée. Placer le boîtier de niveau avec des cales ou en le maintenant afi n de tracer les trous de montage dans les supports latéraux.
4. Fixer le boîtier arrière et l'ensemble de supports latéraux au mur ou à la surface de montage.
5. Emboîter la plaque décorative sur le boîtier en veillant à ce que les fentes de la plaque soient entièrement engagées sur les têtes de vis.
6. Retirer les quatre pastilles défonçables situées dans la face arrière du boîtier de l'unité CAPXL/CAPXLV.
7. Installer l'unité d'accès CAPXL/CAPXLV à l'aide de quatre vis cruciforme no 6-32 x 0,25 po (4) et de rondelles d'arrêt n° 8 (4) (non incluses).

ENSEMBLE DE BOÎTIER DE CONNEXION ET DE PLAQUE DÉCORATIVE MODEL CAPXLTK

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'Etat de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov.

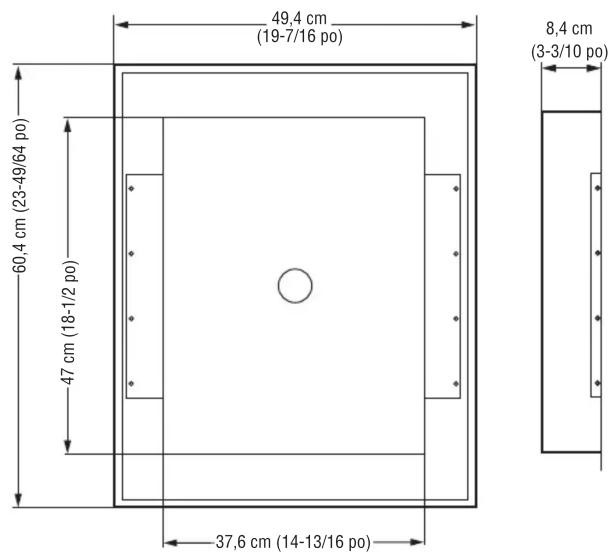

Plaque décorative Support latéral Support latéral Boîtier arrière

49,4 cm (19-7/16 po) 60,4 cm (23-49/64 po) 47 cm (18-1/2 po) 37,6 cm (14-13/16 po) 8,4 cm (3-3/10 po)
