MODE D'EMPLOI 850LMC LIFT-MASTER

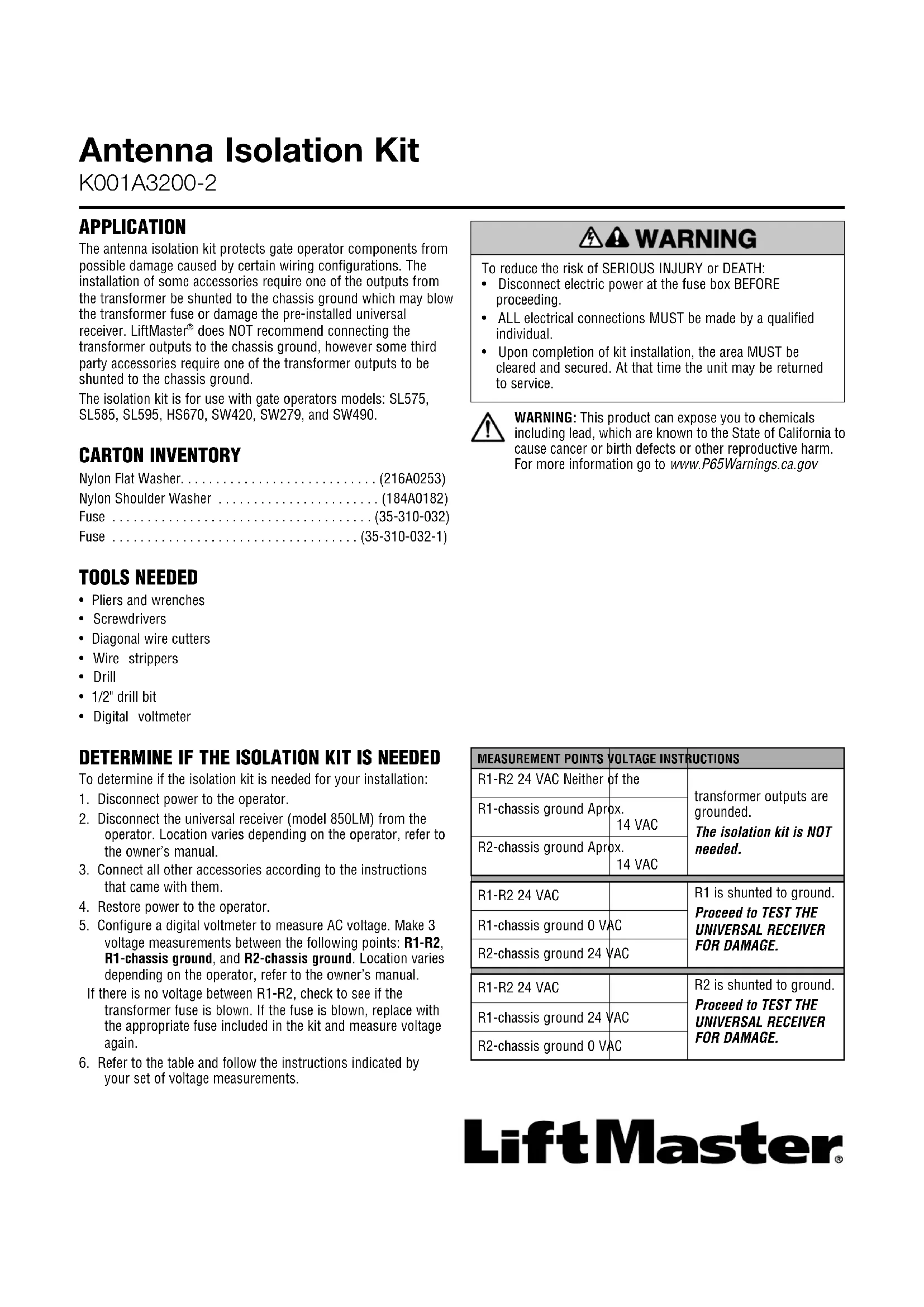

Chassis Nylon flat washer “F” connector To antenna Nylon shoulder washer (+) power input (-) power inputAPPLICATION Le nécessaire d’isolation d’antenne protège les composants de l’actionneur de barrière contre les dommages possibles causés par certaines configurations de câblage. L’installation de certains accessoires exige que l’une des sorties du transformateur soit court-circuitée à la masse du châssis, laquelle peut faire griller le fusible du transformateur ou endommager le récepteur universel préinstallé. LiftMaster

DÉCONSEILLE de connecter les sorties du transformateur à la masse du châssis; toutefois, certains accessoires tiers exigent que l’une des sorties du transformateur soit court-circuitée à la masse du châssis. Le nécessaire d’isolation a été prévu pour être utilisé avec les modèles d’actionneur de barrière suivants : SL575, SL585, SL595, HS670, SW420, SW279 et SW490.

• Coupe-fils diagonaux

• Voltmètre numérique DÉTERMINER SI LE NÉCESSAIRE D’ISOLATION

Pour déterminer si le nécessaire d’isolation est nécessaire pour votre installation :

1. Déconnecter l’alimentation à l’actionneur.

2. Déconnecter le récepteur universel (modèle 850LM) de

l’actionneur. L’emplacement varie en fonction de l’actionneur, consulter à cet effet le manuel du propriétaire.

3. Connecter tous les autres accessoires conformément aux

instructions qui les accompagnent.

4. Restaurer l’alimentation à l’actionneur.

5. Configurer un voltmètre numérique pour mesurer la tension

c.a. Prendre trois lectures de la tension entre les points suivants : R1-R2, R1-masse du châssis, et R2-masse du châssis. L’emplacement varie en fonction de l’actionneur, consulter à cet effet le manuel du propriétaire. S’il n’y a aucune tension entre R1-R2, vérifier si le fusible du transformateur est grillé. Si le fusible est grillé, le remplacer par le fusible approprié inclus dans le nécessaire et mesurer de nouveau la tension.

6. Consulter le tableau et suivre les instructions indiquées par

votre ensemble de mesures de tension. Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES :

• Déconnecter l’alimentation au niveau de la boîte à fusibles AVANT de poursuivre.

• TOUTES les connexions électriques DOIVENT être effectuées par une personne qualifiée.

• Après l’installation du nécessaire d’isolation, la zone DOIT être dégagée et sécurisée. Ce n’est qu’à ce moment que l’unité peut être remise en service. ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT

POINTS DE MESURE TENSION INSTRUCTIONS

R1-R2 24 V c.a. Aucune des sorties du transformateur n’est mise à la masse. Le nécessaire d’isolation n’est PAS nécessaire. R1-masse du châssis Environ 14 V c.a. R2-masse du châssis Environ 14 V c.a. R1-R2 24 V c.a. R1 est court-circuité à la masse. Passer à MISE À

DOMMAGE. R1-masse du châssis 0 V c.a. R2-masse du châssis 24 V c.a. R1-R2 24 V c.a. R2 est court-circuité à la masse. Passer à MISE À

DOMMAGE. R1-masse du châssis 24 V c.a. R2-chassis ground 0 V c.a. Nécessaire d’isolation d’antenne K001A3200-2

AVERTISSEMENT : Ce produit peut vous exposer à des

produits chimiques comme le plomb, reconnu par l’État de la Californie comme cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la reproduction. Pour plus d’informations, visitez www.P65Warnings.ca.gov4 MISE À L’ESSAI DU RÉCEPTEUR UNIVERSEL

POUR DÉTECTION DE DOMMAGE

Il est possible que vous deviez remplacer le récepteur universel préinstallé (modèle 850LM). Pour tester le récepteur universel afin de détecter tout dommage :

1. Déconnecter l’alimentation à l’actionneur.

2. Déconnecter le récepteur universel de l’actionneur.

3. Configurer un voltmètre numérique pour mesurer la

4. Connecter la borne négative ou noire du voltmètre au

connecteur « F » utilisé pour mettre à la masse l’antenne du récepteur universel.

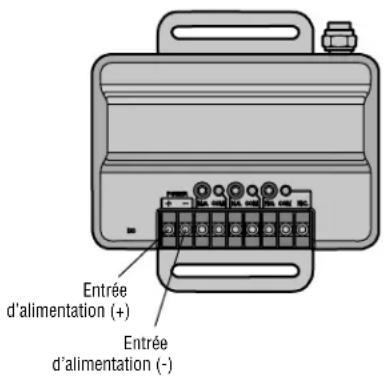

5. Connecter la borne positive ou rouge du voltmètre à :

a. l’entrée d’alimentation + du récepteur universel. Si le voltmètre lit (0Ω), c’est qu’il y a un court-circuit indiquant que le récepteur universel est endommagé. Remplacer le récepteur universel. b. l’entrée d’alimentation - du récepteur universel. Si le voltmètre lit (0Ω), c’est qu’il y a un court-circuit indiquant que le récepteur universel est endommagé. Remplacer le récepteur universel. REMARQUE : Ne pas confondre 0Ω et ∞Ω.

6. Si le voltmètre n’indique pas de court-circuit, le récepteur

universel peut être utilisé.

INSTALLER LE NÉCESSAIRE D’ISOLATION

Pour installer le nécessaire d’isolation :

1. Déconnecter l’alimentation à l’actionneur.

2. Déposer tous les accessoires de l’actionneur.

3. Localiser le connecteur « F » monté sur le châssis (où

l’antenne coaxiale passe par le châssis de l’actionneur). L’emplacement varie en fonction de l’actionneur, consulter à cet effet le manuel du propriétaire.

4. Déconnecter les câbles coaxiaux des deux côtés du

5. Déposer le connecteur « F » et la visserie de montage. Les

mettre de côté pour la réinstallation.

6. Percer un trou à l’aide d’une mèche de 1/2 po.

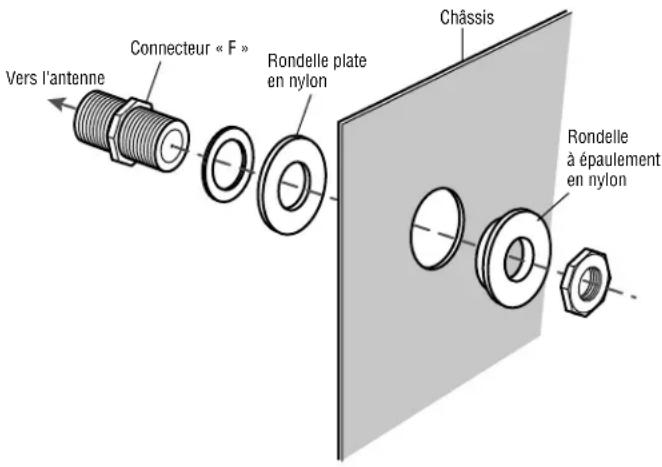

7. Réinstaller le connecteur « F » sur le châssis. Insérer les

rondelles d’isolation entre le châssis de l’actionneur et l’autre visserie. La rondelle à épaulement doit aller à l’intérieur de l’actionneur. La rondelle plate doit aller à l’extérieur de l’actionneur. Voir l’illustration pour l’ordre d’assemblage.

8. Reconnecter les câbles coaxiaux au connecteur « F ».

9. Connecter la masse de l’antenne au châssis.

10. Connecter tous les autres accessoires conformément aux

instructions qui les accompagnent.

11. Restaurer l’alimentation à l’actionneur et tester ce dernier.
