DHC 54 E - Chargeur de piles GYS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Chargeur de piles
Tension d'entrée	230 V AC
Tension de sortie	12 V DC
Courant de charge	54 A
Compatibilité des batteries	Plomb-acide, AGM, Gel
Fonctionnalités supplémentaires	Charge automatique, protection contre les surcharges
Dimensions	Non spécifiées
Peso	Non spécifié
Utilisation	Idéal pour charger des batteries de voiture et de motos
Maintenance	Vérifier régulièrement les connexions et l'état des câbles
Sécurité	Utiliser dans un endroit bien ventilé, éviter les courts-circuits
Garantie	2 ans

FOIRE AUX QUESTIONS - DHC 54 E GYS

Le chargeur GYS DHC 54 E ne s'allume pas, que faire ?

Vérifiez que le chargeur est bien branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser le chargeur en le débranchant pendant quelques minutes.

Comment savoir si mes batteries sont compatibles avec le GYS DHC 54 E ?

Le GYS DHC 54 E est compatible avec des batteries au plomb, AGM et gel. Vérifiez les spécifications de votre batterie pour confirmer sa compatibilité.

Pourquoi mon chargeur indique-t-il une erreur lors de la charge ?

Une erreur peut survenir si la batterie est défectueuse ou si elle est trop déchargée. Vérifiez l'état de la batterie et assurez-vous qu'elle est correctement connectée au chargeur.

Le chargeur GYS DHC 54 E charge très lentement, que faire ?

Cela peut être dû à une batterie très déchargée ou à des conditions environnementales froides. Patientez un peu plus longtemps ou essayez de charger la batterie dans un endroit plus chaud.

Puis-je charger plusieurs batteries en même temps avec le GYS DHC 54 E ?

Non, le GYS DHC 54 E est conçu pour charger une seule batterie à la fois. Ne tentez pas de charger plusieurs batteries simultanément.

Comment entretenir mon chargeur GYS DHC 54 E ?

Pour entretenir votre chargeur, gardez-le propre et sec. Évitez l'exposition à des températures extrêmes et rangez-le dans un endroit sec lorsqu'il n'est pas utilisé.

Le chargeur émet un bruit étrange pendant la charge, est-ce normal ?

Un léger bourdonnement peut être normal, mais si le bruit est fort ou s'accompagne de vibrations, débranchez le chargeur et vérifiez la batterie pour détecter d'éventuels problèmes.

Quelle est la durée moyenne de charge pour une batterie avec le GYS DHC 54 E ?

La durée de charge dépend de la capacité de la batterie. En général, cela peut prendre de quelques heures à une nuit entière. Consultez les spécifications de votre batterie pour une estimation plus précise.

Où puis-je trouver le manuel d'utilisation du GYS DHC 54 E ?

Le manuel d'utilisation est disponible sur le site officiel de GYS dans la section 'Support' ou 'Téléchargements'.

Que faire si le chargeur ne reconnaît pas la batterie ?

Vérifiez les connexions pour vous assurer qu'elles sont bien établies. Si le problème persiste, la batterie peut être défectueuse ou incompatible.

MODE D'EMPLOI DHC 54 E GYS

éristiques

Type 12V SLI, AGM, Gel Batteries

Alimentation- 220~240 VAC 2A 50Hz

Intensité de sortie- 5 AMPS

Sortie charge- -Charge d'impulsion

Taille- 183 CM

1. GARDEZ CES INSTRUCTIONS - Ce manuel contient les consignes d'utilisation et de sécurité importantes pour le chargeur/accumulateur Modèle SCM54E.
2. N'utilisez le SCM54E que sur des batteries 12 volts, de type ACIDE-PLOMB, d'AGM et d'ELECTROLYTE DE GEL (CELLULES GEL). N'essayez pas d'utiliser avec d'autres tensions et d'autres types de batteries (CELLULES SECHES, CADMIUM-NICKEL, NICKEL METAL HYBRIDE, etc.) généralement trouvees dans les appareils electroménagers. Ceci pourrait endommager le SCM54E et entraîner une explosion des batteries, endommageant ou blessant les biens et personnes. Le SCM54E fournit jusqu'à 12 ampères.
3. N'exposez pas directement le SCM54E aux rayons du soleil, à la pluie ou à la neige.
4. N'utilisez pas le SCM54E sur des batteries en service ou installées. Si nécessaire, enlevez les batteries du vehicule et déposez-les dans un endroit approprié pour le SCM54E.
5. N'utilisez pas de connexions non recommandées avec le SCM54E. Ces connexions non recommandées pourraient entraîner des dommages corporels, électrocution, incendie et annuler toute garantie.
6. Afin de ne pas endommager la prise et son cordon, retirez la prise只不过 que le cable lors de la coupure secteur chargeur.
7. Une rallonge cable ne doit pas etre utiliser a moins d'etre absolut indispensable.Lutilisation d'une rallonge cable inadaptee peut entrainer un risque d'incendie et d'electrocution.
   s. Ne faites pas fonctionner le chargeur avec un cable d'alimentation ou prise endommagée - remplacez-les immédiatement.

8. Ne faites pas fonctionner le chargeur s'il a reçu un coup, est tombé par terre ou endommagé; confiez-le à un technicien de maintenance qualifié.

9. Ne démontez pas le chargeur vous-même; confiez-le à un technicien de maintenance qualifié dans le cas d'une réparation. Un remontage incorrect peut avoir comme conséquence des risques d'électrocution ou d'incendie.

10. Afin d'eviter tout dommage pendant le nettoyage ou l'entretien, débranchez toutes les batteries et placez-les dans un endroit dégagé. Débranchez le SCM54E de la prise secteur. Utilisez un tissu légèrement humide pour nettoyer les éléments et les cellules. N'utilisez pas de dissolvant ou de savon.
11. Placez les cables d'alimentation de telle façon à ce qu'ils ne soient pas écrasés, ne génent pas le passage, ou tendus de façon anormale.
    Pour le remplacement des fusibles, contactez un distributeur/agree. Un assemblage incorrect peut entrainer un risque d'incendie, délectrocution et d'annulation de la garantie.
12. N'essayez jamais de charger une batterie congelée. Laissez la batterie retrouver sa température ambiente avant tout raccordement. La plage suggérée d'opération est en atmophère ambiente.
13. N'employez jamais le SCM54E dans un bateau ou navire. Vous devez enlever la batterie du bateau ou navire, et charger la batterie dans un endroit correctement installé de l'unité SCM54E.
14. N'installez pas le SCM54E dans un endroit exposé à l'humidité ou un climat tropical, ou à proximé d'un combustible comme des déchets, des liquides inflammables ou de la vapeur.

AVERTISSEMENT - RISQUE DE GAZ EXPLOSIFS

1. TRAVAILIER A PROXIMATE D'UNE BATTERIE ACIDE-PLOMB EST DANGEREUX. LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS PENDANT LEUR FONCTIONNEMENT NORMAL. POUR CETTE RAISON, IL EST TRES IMPORTANT DE LIRE ATTENTIVEMENT CE MANUEL ET DE SUIVRE EXACTEMENT LES INSTRUCTIONS AVANT CHAQUE UTILISATION DE VOTRE SCM54E.

2. Afin de réduire le risque d'explosion de la batterie, suivez ces instructions et celles éditees par le fabricant de batterie ainsi que le fabricant de tout équipement qui pourrait être utilisé à proximité. Observe les recommendations d'usage de ces matériels.

MESURES DE SECURITE PERSONNELLES

1. Vous doivent vous accorder à proximé d'une personne en cas de problème lorsqu'elles travailliez pres d'une batterie acide plomb.
2. Ayez toujours de l'eau douce abondante et du savon pres de vous en cas de contact avec les yeux, la peau, ou les habits de l'acide batterie.
3. Portez une paire de lunettes adaptée ainsi qu'un vêtement de protection lors de toute manipulation.
4. Evitez de vous toucher les yeux lorsque vous travailliez pres de la batterie.
5. En cas de contact avec la peau, vêtements et l'acide batterie, lavez vous immédiatement avec de l'eau abondante et du savon. En cas de contact avec les yeux, rincez vous abondament l'œil avec de l'eau pendant au moins 10 minutes et consultez immédiatement un médecin.
6. Ne JAMAIS fumer ou approcher une flamme ou creator des étincelles pres de la batterie ou du moteur.
   Soyez extremment prudent afin d'eviter tout risque de chute d'outil métallique sur la batterie. Il pourrait étinceler ou court-circuiter la batterie ainsi que d'autres composants électriques et évientuellesment entraîner une explosion.
   s. Enlevez vos articles personnels métalliques, tels que anneaux, bracelet, collier et montre, lorsque vous travailliez avec une batterie acide plomb. Cela pourrait entraîner un court circuit assez élevé capable de souder un anneau ou objet métallique causant une brûlure sévère.

PREPARER LA CHARGE

1. Soyez sur que le local autour de la batterie est bien aéré lors de la charge batterie. Employez un morceau de carton ou d'autres matériels non métalliques comme ventilateur pour disperser les gaz.
2. Nettoyez les bornes batterie. Faites attention à ce que la corrosion nerette pas en contact avec les yeux.
3. Inspectez la batterie pour deceler toute fissure ou endommagement. Si la batterie est endommagée, n'employez pas le chargeur.
4. Si la batterie n'est pas garantie « zéro maintenance », ajoutez de

l'eau distilled dans chaque cellule jusqu'à ce que l'acide batterieatteigne le niveau indiqué par le fabricant. Ceci contribue à purgerles gaz des cellules. Ne replissez pas au dessus du niveau. Pour une batterie sans bouchons de cellules, suivez attentivement lesinstructions de recharge du fabricant.

1. En cas de dépose batterie du vehicule pour la charge, enlevez toujours la borne de terre de la batterie. Assurez-vous que tous les accessoires vehicule soient éteints pour éviter tout arc électrique.
2. Etudiez toutes les précautions spécifiques de la batterie données par le fabricant, comme enlever ou ne pas enlever les bouchons de cellules pendant la charge, ainsi que le niveau de charge recommandé.
3. Déterminez la tension batterie en se rapportant au manuel d'utilisation du vehicule et assurez-vous qu'elle correspond à la tension de sortie de chargeur de la batterie.
   Si la batterie et les bornes comportent une croute blanche ou bleuâtre, le système de charge pourrait avoir un problème. Ces problèmes doivent être remédiés avant que la batterie soit replacée après la charge.

EMPLACEMENT DU CHARGEUR/ACCUMULATEUR

1. Placez le chargeur aussi loin de la batterie que les câbles d'alimentation le permettent.
2. Ne placez jamais le chargeur directement au-dessus de la batterie en charge. Les gaz dégagés par la batterie corroderont et endommageront le chargeur.
3. Ne laissez jamais l'acide batterie s'égoutter sur le chargeur de par la gravité ou lors d'un replissage batterie.
4. Ne faites jamais fonctionner le chargeur dans un local enfermé ou la ventilation est réduite.
5. Ne placez pas la batterie au-dessus du chargeur.

INSTALLATION ET FONCTIONNEMENT

1. Assurez-vous que le local soit bien aéré.
2. Eloignez le SCM54E de tout vehicule en réparation ou en service.

Assurez-vous de ne jamaismettre en marche le moteur pres des batteries en charge.

1. Soyez sur que l'intensité totale utilise par le SCM54E ne dépasse pas l'intensité de la source d'alimentation. Si vous ne savez pas la déterminer, faites-la contrôle par un électricien qualifié.

2. Reliez et débranchez les pince de sortie CC seulement après avoir placé tous les commutateurs chargeur sur la position d'arrêt et enlevé le cable d'alimentation de la prise électrique. Ne laissez jamais les pince se toucher.

3. Assurez-vous que les bornes batterie soient propres. Si nécessaire, nettoyez-les avec une Brosse métallique. Reliez la borne noire à la borne négative de la batterie et reliez la rouge à la borne positive.

4. Reliez le SCM54E à une prise de terre qui soit cablee conformement aux normes electriques locales.

※ Les batteries montées sur le côte exigeront l'insertion d'un adaptateur de bornes. Les bornes plates ne sont pas sures. Elles ne permettront pas une lecture précise et ne devront pas etre utilisées.

1. Avec branché le cable d'alimentation, allumz le commutateur d'énergie pour commencer le SCM54.

s. Lorsque le SCM54E est alimenté, les lumières LED s'allument comme suit:

Lumières verte et rouge éteintes: aucune alimentation

Il n'y a pas d'alimentation fournie.

Lumière verte clignote seule: prét pour la charge

Avant utilisation, veuillez vérifier les consignes suivantes:

a. Les bornes sont-elles correctement connectées?
b. La tension de la batterie est-elle au-dessous de 1 volt?
c. Y a-t-il une batterie en cours de charge?

Lumière verte allumée & lumière rouge clignotante: batterie en cours de charge

Le SCM54E est en train de charger la batterie.

Lumière rouge allumée seule: batterie défectueuse ou batterie fortement déchargee

Veuillez vérifier que les bornes et les pinces sont propres.

Si la lumière rouge reste allumée:

a. Vérifiez si les batteries sont de type 12V.
b. Si oui, la batterie ne tient pas la charge. Elle doit etre immediatement replacee.
c. Néanmoins, il se peut qu'une batterie très décharge néCESSITE un temps de charge plus long. Si la lumière rouge reste allumée après 20 heures de charge, veuilles replacer la batterie.

Lumières verte & rouge allumées: charge à 75%

La batterie est chargée au moins à 75% et elle est prête à un test de charge ou à être mise en service. La poursuite de la charge permettra de la charger à 100% .

※ Certaines batteries peuvent accepter la charge mais ne pourront pas passer avec succès un test de charge. Toutes les batteries doivent être testées après mise en charge.

Lumière verte allumée seule: la batterie est entièrement chargée et maintainue.

La tension et l'intensité seront automatiquement ajustées afin de restarter la batterie en pleine charge. La batterie est préte à un test de charge ou mise en service. Si la tension de la batterie descend au-dessous de 12.8 volts, le SCM54E se mettra automatiquement en mode charge et recharger à une tension de sortie de 14.8 volts.

9. Déconnecter une batterie du SCM54E :

Le SCM54E maintain la batterie en charge pleine quand la lumière verte est allumée. La batterie est préte. Enlevez simplement les pincees batterie et placez-les sur un plan de travail propre. Vous pouvez maintain faire un test de charge si nécessaire.

※ 1. Lorsque les pinces batterie sont déconnectées accidentellement au cours de la charge, le SCM54E se coupera. La lumière verte se mettra à clignoter. Reconnectez simplement la batterie.

1. Ne déconnectéz pas la batterie lors d'une charge entre 5 ampères. Attendez que les lumières verte et rouge soient allumées.

2. Introduction : DHC a développé ses propres fonctions avancées et a appliqué sa technologie avancée sur le développement du commutateur d'énergie SCM54E, chargeur de batterie avec processeur digital. Le chargeur professionnel SCM54E dispose de 5 étapes automatiques, une capacité de charge de courant continue, ce qui ne permettra pas seulement de charger la batterie efficacement mais aussi de prolonger la durée de vie d'une batterie.

3. Pourquoi nous proposons 5 étapes de charge?

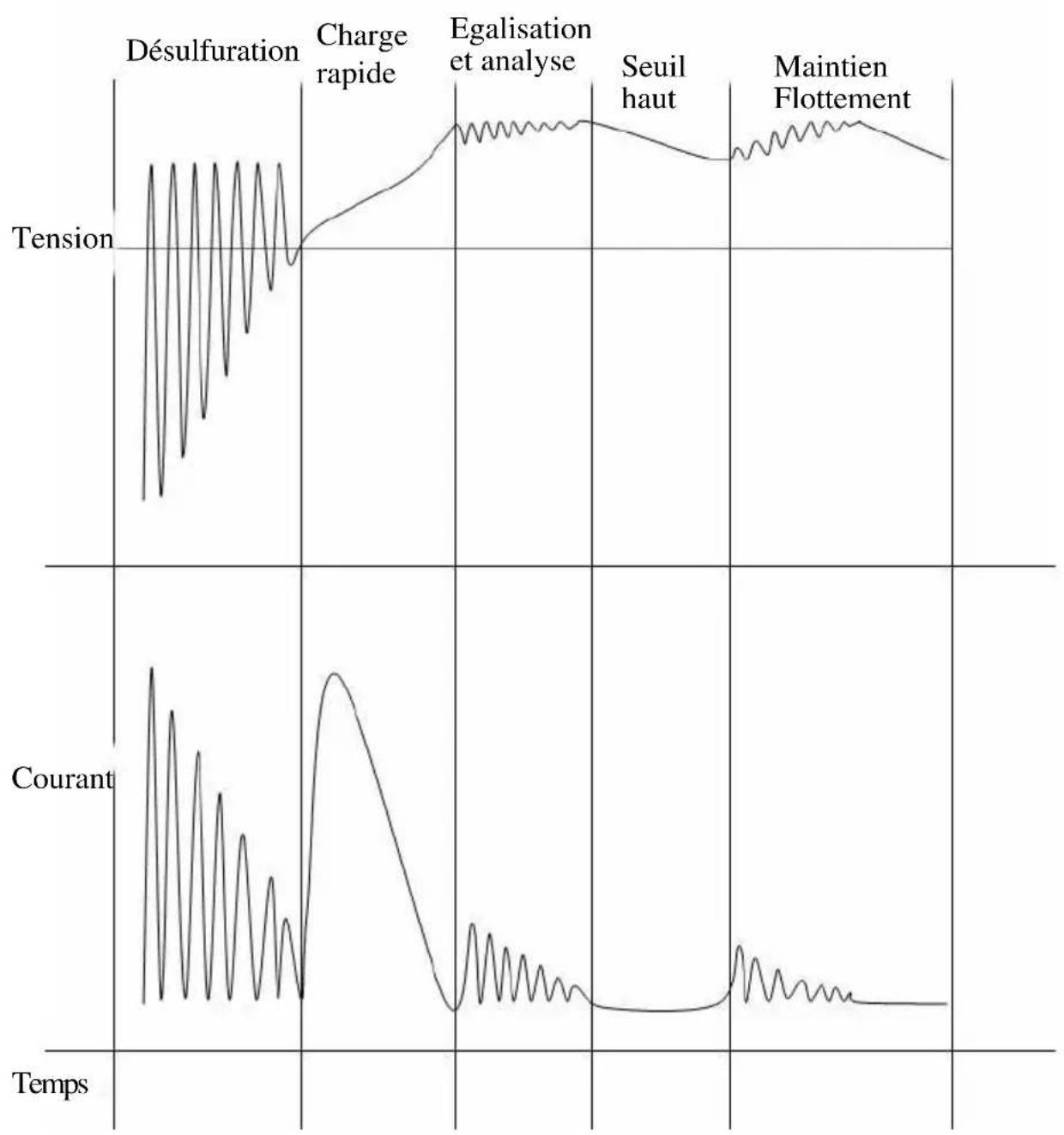

Graphique de courbe de tension/courant

1 ére Etape: Désulfuration

Applique sur les batteries fortement déchargees ou légarement sulfatées, qui ont une tension basse et sont difficiles à être activées. Le chargeur SCM54E déclenchera l'impulsion de charge pour charger la batterie jusqu'à ce que la tension recupère et attaigne un niveau suffisant.

L'objectif de cette étape est de récapérer une batterie trop déchargeé ou légarement sulfatée pour la remettre en état.

2^ème Etape: Charge rapide

Quand la tension de la batterie est au-dessus du niveau régle, le chargeur SCM54E introduit un courant élevé pour charger rapidement la batterie jusqu'à ce que celle-ci atteigne 75% de la charge. L'objetif de cette étape est de charger la batterie le plus rapidement possible de façon la plus efficace.

3^eme Etape: Egalisation et Analyse

Quand la tension atteint un niveau de sureté (pré)déterminé) maximum, le SCM54E coupera automatiquement la charge rapide et déclenchera une impulsion de charge avec un courant plus faible pour charger la batterie. L'objet de cette étape est de charger entièrement la batterie de manière efficace.

4ème Etape: Charge plafonnée

Dans cette étape, le chargeur SCM54E se coupera automatiquement lorsque la batterie est à 100% de charge. Le chargeur surveille la tension batterie de façon continue afin de decide le démarrage ou non d'une nouvelle impulsion de charge. L'objectif de cette étape est de charger complètement la batterie sans la surcharger.

5^eme Etape: Maintien flottant

Si la tension chute au-dessous du niveau prédéterminé (décharge naturelle de la batterie), le chargeur SCM54E demarrera une impulsion de charge avec un faible courant afin derialnir la batterie dans un état de charge pleine. Cette opération se repete tout au long de la charge en mode de "Maintien Flottant".

TEMPS DE CHARGE RAPIDE

Capacité batterie (Ah)	5 A temps de charge à 75% (h)
10	2
14	2-3
20	4
50	10
90	18
120	24
150	30
200	40

3. Autres avantages du chargeur SCM54E :

Economie d'énergie:

Le chargeur SCM54E produit un veritable courant continu de charge, permettant de réduire la consommation d'énergie au cours de la charge et d'économiser ainsi 20% d'énergie par rapport aux chargeurs conventionnels.

Temps de charge réduit:

La technologie de commutation permet de charger la batterie au moins une fois et demi plus rapidement que des unités utilisant la technologie conventionnelle.

Sûreté:

Protection contre un arc; protection de surcharge, et protection de court-circuit.

Facilité:

Etat de charge par afficha lumineux.

Légèrete:

Mobile compact.

TERMES ET CONDITIONS DE GARANTIE

Tout apparéil pour chargeur de pile défectueux au niveau du matériel ou de la main-d'oeuvre sera réparé ou remplace selon les procédures de réparation pour retard défectueux éditees publiées. L'existence d'un défaut sera déterminée par le vendeur conformément aux procédures éditees. Les méthodes de test éditees sont disponibles sur demande.

Cette garantie ne couvre aucune unité qui a eté endommagée en raison d'un accident, abus, changement, ou utilisation pour un but autre que celui pour lequel il a eté prévu, ou un non-respect des consignes d'utilisation. Cette garantie est expressément limitée aux acheteurs au détail originaux. Cette garantie n'est pas assignable ou transmissible. La preuve d'achat est exigée pour toute réclamation alléguees. La garantie ne peut pas etre autorisée sans preuve d'achat. Les réclamations de garantie doivent etre envoyées pré-payées avec la preuve d'achat datee. Les dommages encourus pendant l'expédition sont à la responsabilité de l'expéditeur (unité de renvoi par le client). Si l'unité returnée est qualifiée pour la garantie, l'expéditeur ne devra seulement payer que le coût d'expédition. Le vendeur se réserve le droit de substituer ou offrir des options alternatives de garantie à sa discrétion

Le remède unique et exclusif pour toute unité avérée défectueuse est la réparation ou le remplacement, à l'option du vendeur. Enaucun cas le vendeur ne sera tenu responsable des dommages directs, indirects, spéciaux, fortuits, ou consécutifs (bénévice perdu y compris) que cela soit sur une base d'une garantie, d'une contrat, d'un acte dédictuel, ou n'importe qu'elle autre théorie légale.

Préparez votre colis avec suffisamment d'emballage pour empêcher tout dommage pendant l'expédition. Les dommages encourus pendant l'expédition du retour ne sont pas couverts sous cette garantie. Les coûts de réparation pour de tels dommages seront charges de nouveau à l'expéditeur.

REMARQUE:

En renvoyant des biens, veuillez indiquer "Retour de Marchandises" sur tous les tickets et documents d'expédition concernés pour éviter des frais supplémentaires.
