MODE D'EMPLOI D2101C CHAMBERLAIN

Manuel d'installation

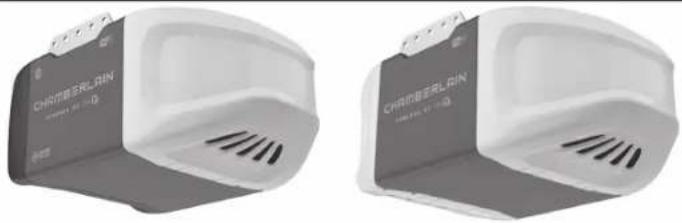

Ouvre-porte de garage à entraînement par chaîne

Modèles C2405C·D2405C·C2102C·

C2202C·D2101C

USAGE RÉSIDENTIEL UNIQUÉMENT

Telecommande preprogramme commande incluse

Pour enregistrer votre ouvre-porte de garage afin de recevoir des mises à jour et des offres de Chamberlain, visitez Chamberlain. registria. com ou utilisez l'icone ci-dessous:

1. Prenez une photo de l'icône d'appareil photo incluant les points (
2. Envoyez-la par SMS au 71403 (Etats-Unis).

Veuillez dire attentivement ce manuel et les documents relatifs à la sécurité ci-joints! Fixez le manuel de la porte de garage après l'installation. - La porte NE SE FERMERA PAS si le Protector System® n'est pas connecté et correctement aligné. - Des vérifications périodes de l'ouvre-porte de garage sont nécessaires pour assurer un fonctionnement sur. L'étiquette du numéro de méthode est située sur le panneau arrêté de votre outre-porte de garage. Cet ouvre-porte de garage est compatible avec les accessoires myQ et Security +2.0^ N'INSTALLALLEZ PAS cet apparéil sur une porte monobloc si vous utilisez des dispositifs ou des fonctionnalités perceptant une fermeture sans surveillance. Les dispositifs et fonctionnalités sans surveillance doivent être utilisés UNIQUÉMENT avec des portes sectionnelles.

Sommaire

Preparation 3

Assemblage. 7

Installation 11

Installation de la commande de la porte 22

Installer le Protector System 26

Connecter l'alimentation 29

Ajustements 31

Commande de l'application myQ 34

Connectez-vous avec votre téléphone intelligent 34

Fonctionnement 38

Utilisation de votre ouvre-porte de garage 35

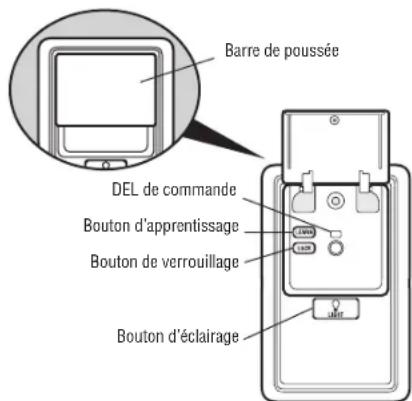

Utilisation de la commande de porte 36

Télécommande et entrée sans clé 37

Home Link 37

Effacer la mémoire 38

Pour ouvrir la porte-monnaie 38

Entretien 39

Dépannage 40

Garantie 42

Guide de sécurité et d'entretien de l'ouvre-porte de garage automatique. 43

Pièces détachées. 45

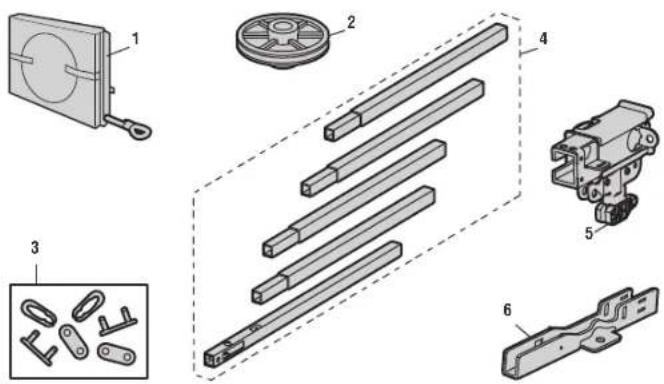

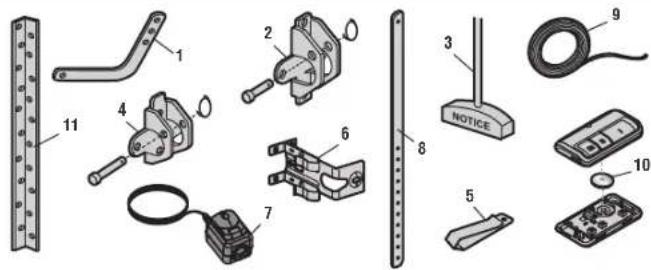

Pièces d'assemblage des rails 45

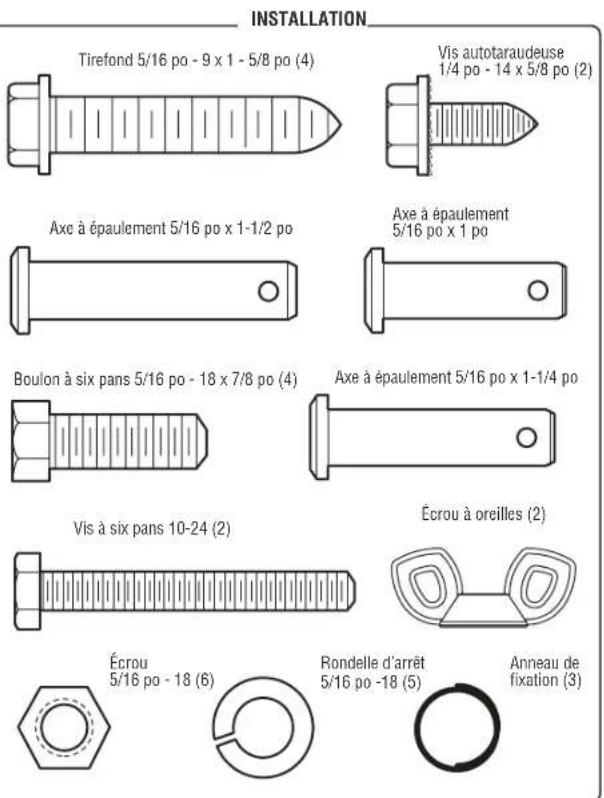

Pièces d'installation 45

Modèle C2102C 46

Modèle C2405C 47

Modèle D2405C 47

Modèle C2202C 48

Modèle D2101C 49

Examen des symboles de sécurité et des notes d'avertissement.

Cet ouvre-porte de garage a été conçu et testé pour offrir un service sous condition qu’il soit installé, utilisé, entretenu et testé en stricte conformité avec les instructions et les avertissements de ce manuel.

Électrique

Lorsque vous voyez ces symboles de sécurité et notes d'avertissement aux pages suivantes, ils vous avertissent du risque de blessures graves voire mortelles si vous ne respectez pas les avertissements qu'ils occuppent. Le danger peut provenir de chaque chose de mécanique ou d'un choc. Lisez attentivement les avertissements.

Attention

Lorsque vous voyagez ce mot d'avertissement aux pages suivantes, il vous avertit du risque que votre porte de garage et /ou l'ouvre-porte soit endommagé(e) si vous ne respectez pas les mises en garde qui l'accompagnent. Lisez-les attentivement.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov

Fonctionnement sans surveillance

La fonction de minuterie de fermeture (TTC), l'application myQ et le moniteur de porte de garage et de portail myQ sont des exemples de fermeture sans surveillance et doivent être utilisés UNIQUEMENT avec des portes sectionnelles. Tout dispositif ou fonction permettant à la porte de se fermer sans être dans le champ de vision de cette dernière est considéré comme une fermeture sans surveillance. La fonction de minuterie de fermeture (TTC), l'application myQ* et tout autre application myQ doit être utilisés UNIQUEMENT avec des portes sectionnelles.

Les images de ce manuel sont fournies à titre indicatif uniquement et il est possible que votre produit soit différent.

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES:

• Appelez TOUJOURS un technicien qualifié en systèmes de porte si la porte de garde se coince, colle ou est déésquilibrée. Une porte de garde déésquilibrée risque de ne PAS s'inverser là où cela est nécessaire.
• N'essayez JAMAIS de desserrer, déplacer ou ajuster la porte de garde, les ressorts de porte, les câbles, les poulies, les supports ou leur matériel, qui sont TOUS sous une tension EXTREME.
• Désactivez VOUS les verrous et rétractez TOUTES les cordes connectées à la porte de garage AVANT d'installer et d'utiliser l'ouvre-porte pour éviter toute enchevêtrement.
• Ne finstallez PAS sur une porte monobloc si vous utilisez des dispositifs ou des fonctionnalités permettant une fermeture sans surveillance. Les dispositifs et fonctionnalités sans surveillance doivent être utilisés UNIQUEMENT avec des portes sectionnelles.

Attention

Pour éviter d'endommager la porte de garage et l'ouvre-porte : Désactive TOUJOURS les verrou AVANT d'installer et d'utiliser l'ouvre-porte. Utilisez UNIQUEMENT l'ouvre-porte de garage sur 120 V, 60 Hz pour éviter les dysfonctionnements et les dommages.

Avant de commencer :

1. Désactivez les verrous et retirez toutes les cordes connectées à la porte de garage.
2. Soulevez la porte à mi-hauteur. Relâchez la porte. Si elle est équilibrée, elle doit rester en place, entièrement soutenue par ses ressorts.
3. Soulevez et abaissez la porte pour vérifier qu'elle ne se coince pas ou ne colle pas. Si cette porte se coince, colle ou est de séquence, appelez un technicien qualifié en systèmes de porte.
4. Vérifie le joint d'étanchéité au bas de la porte. Tout écart entre le sol et le bas de la porte ne doit pas dépasser 6 mm (1/4 pol). Sinon, le système d'inversion de sécurité risque de ne pas fonctionner correctement.
5. L'ouvre-porte doit être installé au-dessus du centre de la porte. Si un ressort de torsion ou une plaque d'appui centrale se trouve sur le chemin du support de linteau, il peut être installé à moins de 4 pieds (1,2 m) à gauche ou à droite du centre de la porte. Voir page 13.

Ressort de torsion

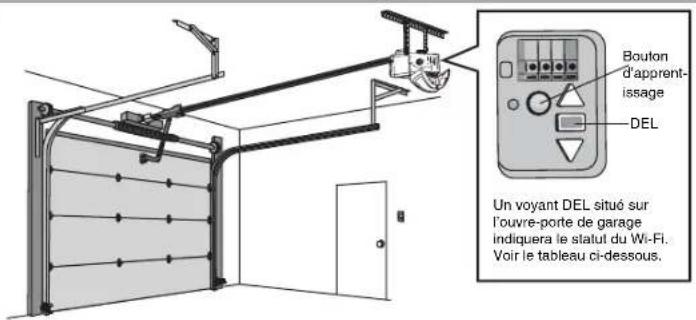

Avant de vous connecter avec votre téléphone intelligent

Surveillance et contrôle vos portes de garage de n'importe où avec l'application myQ. Vous aurez besoin d’un routeur avec Wi-Fi et d’un téléphone intelligent ou d’un autre appareil mobile. Assurez-vous que votre appareil mobile est connecté à ce réseau Wi-Fi. Tenez votre appareil mobile à l’endroit où votre ouverture de porte de garage sera installée et vérifiez la force du signal Wi-Fi.

Vérifiez la force du signal. Si vous VOYZ que :

Le signal Wi-Fi est fort. Vous êtes prêt! Installez votre nouveau ouvre-porte de garage

Le signal Wi-Fi est faible.

L'ouvre-porte de garage se connectera probablement à votre réseau Wi-Fi. Sinon, essayez l'une des options ci-dessous.

Aucun signal Wi-Fi. Essayez l'une des solutions suivantes :

Rapprochez routeur d'ouvre-porte de garage pour minimiser les interférences avec les murs et autres objets - Achetez un prolongateur de portée Wi-Fi

Voir Commande de l'application myQ, page 37 pour connecter votre ouvre-porte de garage à votre réseau Wi-Fi.

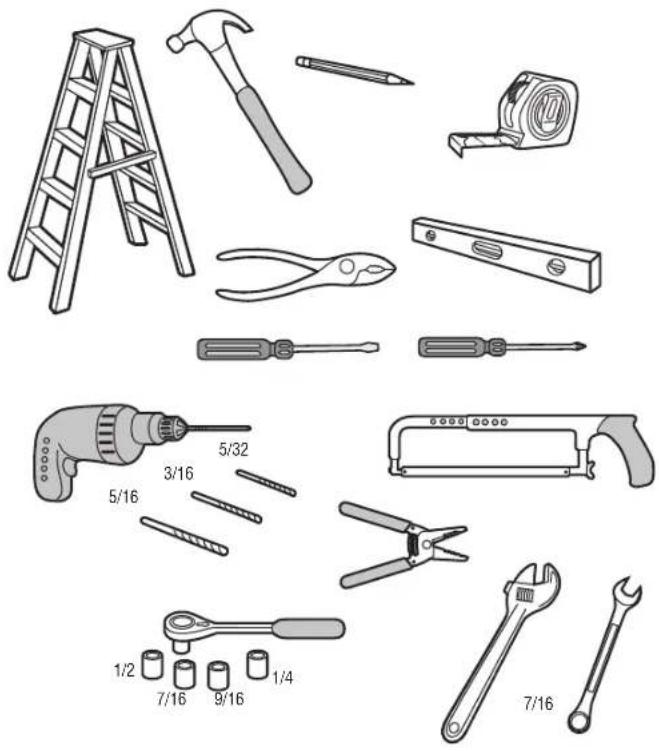

Articles supplémentaires dont vous pourriez avoir besoin :

Examinez votre garage pour voir si vous aurez besoin de l'un des éléments suivants :

(2) morceaux de bois 2X4 : Peut être utilisé pour fixer le support de linteau aux supports structurels. Élément utilisé pour positionner l'ouvre-porte de garage lors de l'installation et pour tester les capteurs d'inversion de sécurité. - Support et matériel de fixation : Doit être utilisé si vous avez un plafond fin dans votre garage.

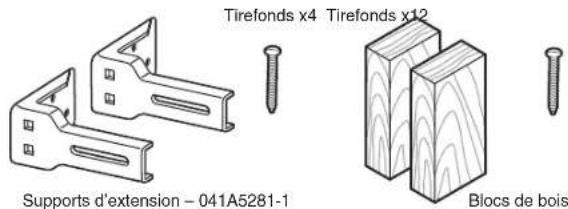

• Extension brackets (Model 041A5281-1) or wood blocks: Selon la construction du garage, des supports d'extension ou des blocs de bois peuvent être nécessaires pour installer le capteur d'inversion de sécurité.

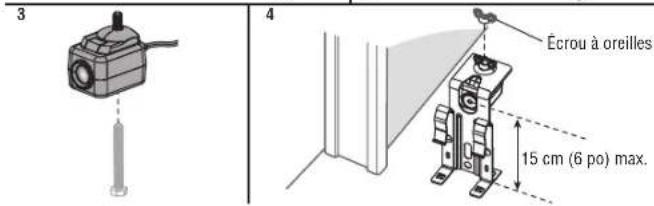

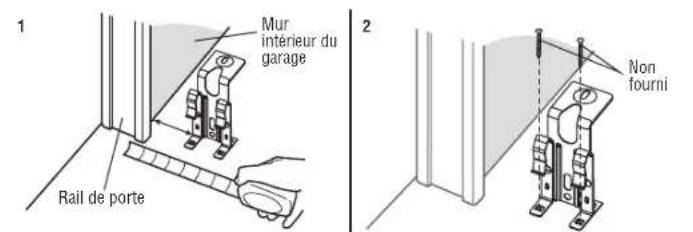

• Matériel de fixation: Le montage au sol (autre option) du capteur d'inversion sécuritaire nécessitera le matériel non fourni.
• Renfort de porte : Obligatoire si vous avez une porte en acier léger, en aluminium, en fibre de verre ou à panneaux de verre.
• Kit d'extension de rail : Obligatoire si la hauteur de votre porte de garage est supérieure à 2,13 m (7 pieds).

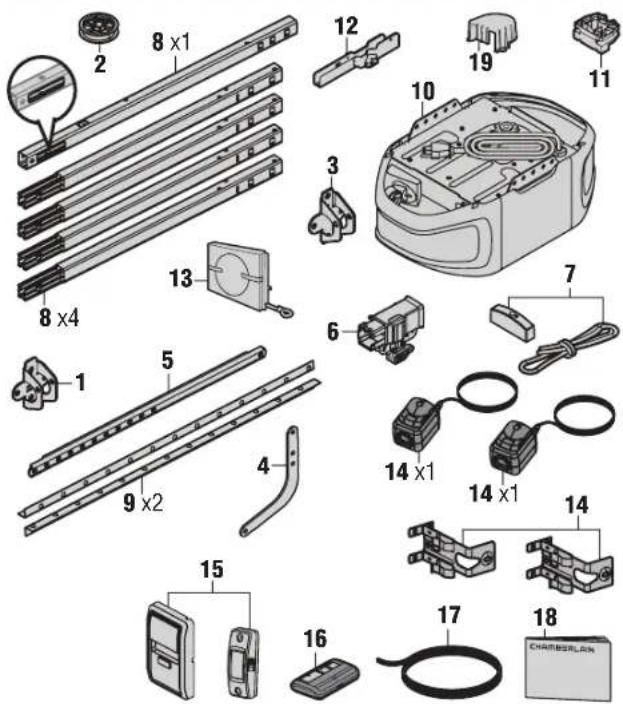

Inventaire du carton

Conservez le carton et le matériel d'emballage jusqu'à ce que l'installation et l'ajustement soient terminés. Les instructions relatives aux accessoires ne sont pas inclues dans ce manuel car elles sont à ces derniers. Les images de ce manuel sont fournies à titre indicatif uniquement et il est possible que votre produit soit différent.

1. Support de linteau
2. Poulie

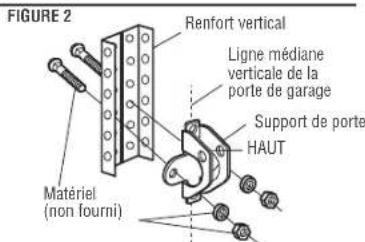

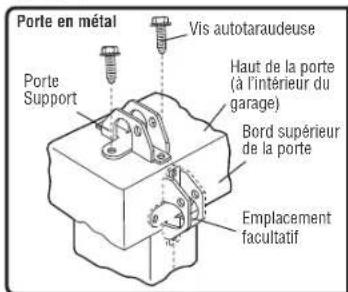

3. Support de porte
4. Bras de porte incurvé
5. Bras de porte droit (emballé à l'intérieur de la section de rail avant)
6. Chariot
7. Corde et poignée de déclenchement d'urgence
8. Rail (1 section avant et 4 sections centrales)
9. Supports de suspension (2) (emballés à l'intérieur de la section de rail avant)
10. Ouvre-porte de garage (bloc moteur)
11. Écarteur de chaîne avec vis - Modèle C2405
12. Support en U
13. Chaîne et câble ou chaîne (D2405C et D21202C uniquement)
14. Protector System®

Capteurs d'inversion de sécurité avec 2 fils conducteurs blanc et blanc/noir attachés : capteur d'envoi (1), capteur de réception (1) et supports de capteur de sécurité (2)

1. Telecommande
2. Commande de porte à bouton-poussoir - Modèle C2202C, D2101C, C2102C Panneau de commande multifonction - Modèle C2405C, D2405C
3. Fil blanc et rouge/blanc
4. Manuel d'installation et toutes les étiquettes d'avertissement
5. Couvercle de pignon - Modèles C2405C, D2405C

Voir Matériel, page 6.

Allez à Chamberlain.com pour tout remplacement ou accessoire supplémentaire :

Télécommande à 3 boutons modèle 953EV-P2

Clavier sans fil modèle 940EV-P2

Préparation

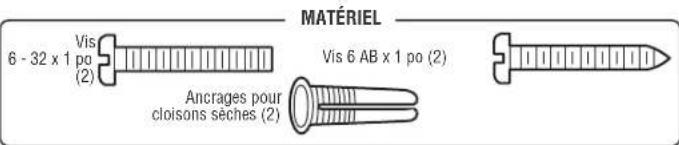

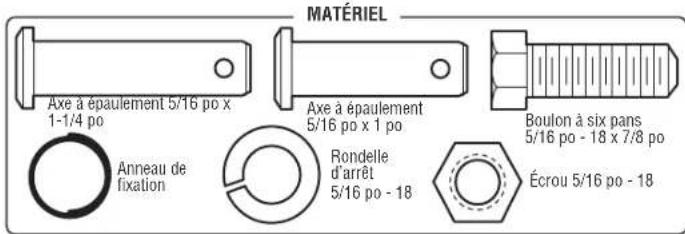

Matériel

Attention

Pour éviter les BLESSURES par pincement, gardez les mains et les doigts éloignés des joints lorsque vous assemblé le rail.

Pour éviter les difficultés d'installation, ne faites pas fonctionner l'ouvre-porte de garage avant d'y être invité. Le rail a une "fenêtre" découverte à l'extrémité de la porte. L'ergot du rail DOIT être au-dessus du rail lorsqu'il est assemblé.

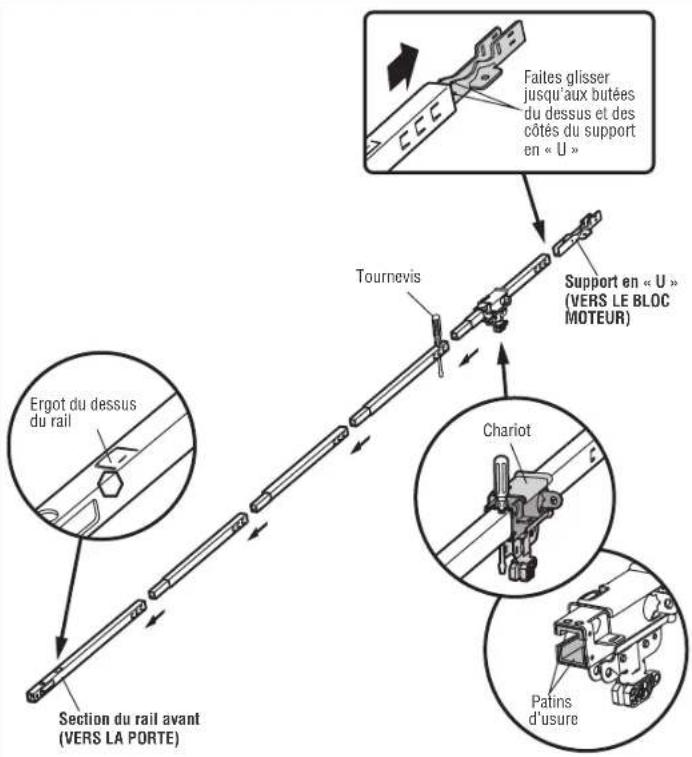

1. Retirez le bras de porteur droit et le support de suspension emballés à l'intérieur du rail avant et mettez les de côté pour les étapes d'installation 5 et 9. REMARQUE: Pour éviter toute BLESSURE lors du déballage du rail, retirez soigneusement le bras de porteur droit rangé dans la section du rail.
2. Alignez les sections de rail sur une surface plane tel qu'indiqué et faites glisser les extrémités coniques dans les plus grandes. Les ergots du côté se verrouillent en place.
3. Placez le bloc moteur sur du matériel d'emballage pour protéger son couvercle et posez l'extrémité arrière du rail au-dessus. Pour plus de commodité, placez un support sous l'extrémité avant du rail.
4. En tant que bute d'arrêt temporaire, insérez un tournevis dans le trou de la deuxième section de rails du bloc moteur, tel qu'ilustré.
5. Vérifie qu'il y a 4 patins d'usure en plastique à l'intérieur du chariot intérieur. Si elles sont détachées pendant le transport, vérifie tout le matériel d'emballage. Remettez-les en place tel qu'indiqué.
6. Faites glisser l'assemblage du chariot vers le tournevis tel qu'illustré.
7. Faites glisser le rail sur le support en « U », jusqu'à ce qu'il atteigne toutes les butées du dessus et les côtés de support en « U »

Avertissement

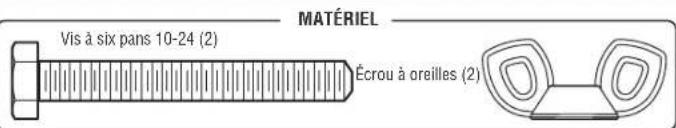

Pour éviter de GRAVES dommages à l'ouvre-porte de garage, utilisez UNIQUÉMENT les boulons/attaches montés sur le dessus de l'ouvre-porte.

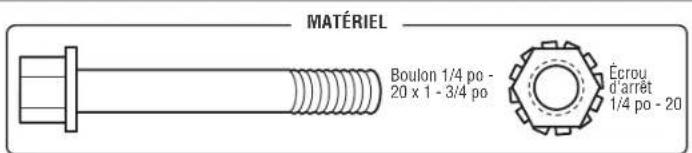

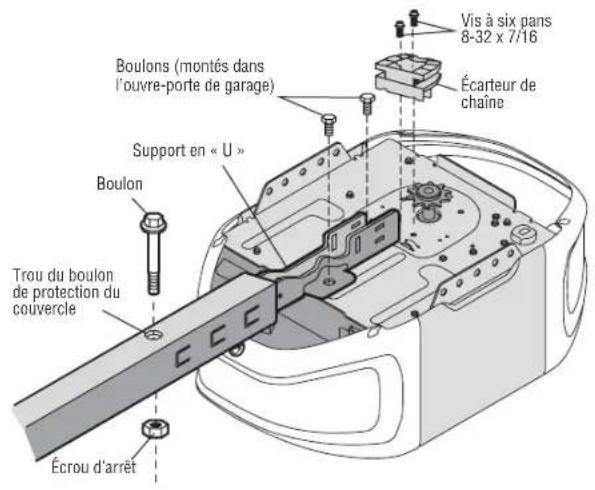

1. Insérez un boulon 1/4 po - 20 x 1-3/4 po dans le trou du boulon de protection du couvercle à l'arrière du rail, tel qu'illustré. Serre fermement avec un contre-écrou 1/4 po - 20. NE PAS trop serrer.
2. Retirez les boulons du haut du bloc moteur.
3. Utilisez le carton pour soutenir l'extrémité avant du rail.
4. Placez le support en « U », côté plat vers le bas, sur le bloc moteur et alignez les trous des support avec les trous des boulons.
5. Fixez le support en « U » avec les boulons rétiers précédemment; N'utilisez PAS d'outils électriques. L'utilisation d'outils électriques risque d'endommager irrémédiablement l'ouvre-porte de garage.
6. Fixez l'écarteur de chaîne sur le bloc moteur avec deux vis.

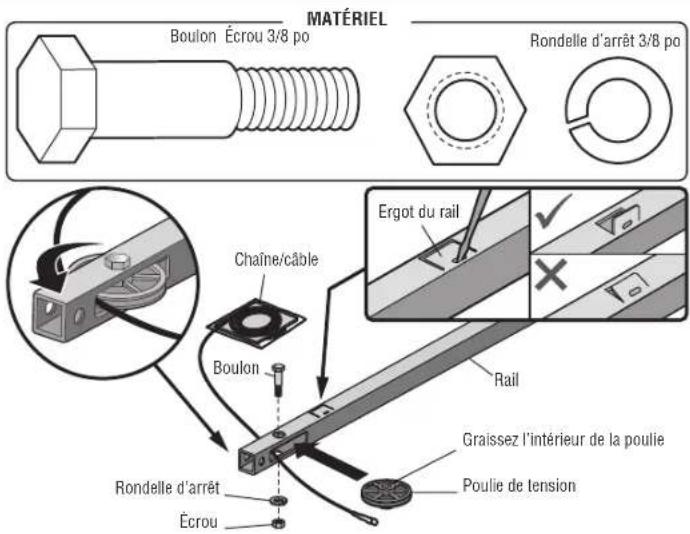

Étape 3 installer la poulie de tension

1. Posez la chaîne/câble à côté du rail, comme illustré. Attrapez l'extrémité du câble et faites passer environ 30 cm (12 po) de câble par la fenêtre. Laissez-le pendre jusqu'à l'étape 4 de l'assemblage.
2. Retirmez le ruban de la poulie de tension. Le centre intérieur doit être pré-graisse. S'il est sec, regraissez-le pour vous assurer de son bon fonctionnement.
3. Placez la poulie de tension dans la fenêtre tel qu'indiqué.
4. Insérez le boulon de tension par le haut, à travers le rail et la poulie. Serrez avec une rondelle d'arrêt de 3/8 po et un écrou sous le rail jusqu'à ce que la rondelle d'arrêt soit comprimée.
5. Faites tourner la poulie pour vous assurer qu'elle tourne librement.
6. Localisez l'onglet du rail. L'onglet du rail se trouve à proximité de la poulie de tension, dans la section du rail avant. Utilisez un tournevis à tête plate pour soulever la languette du rail jusqu'à ce que celle-ci soit verticale (90°).

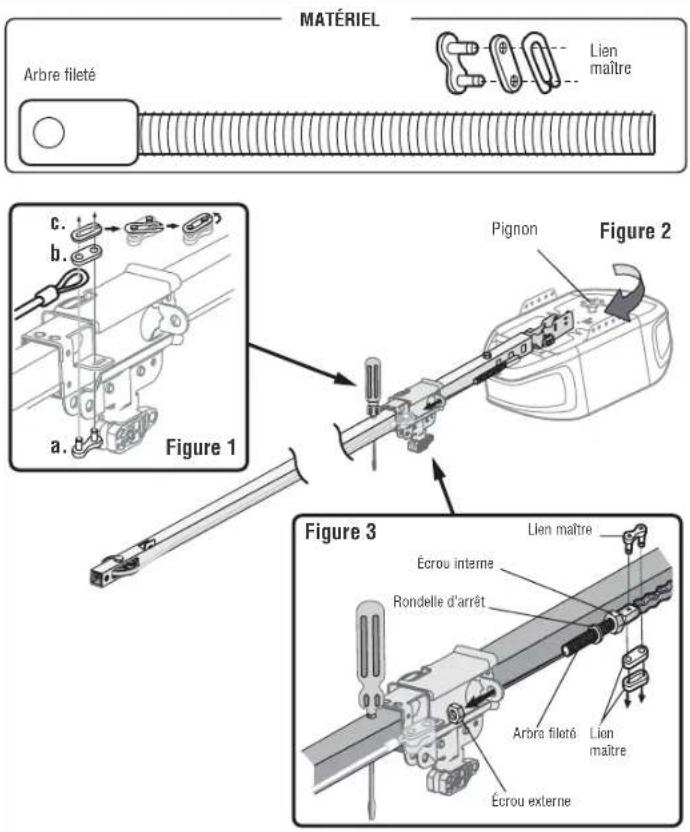

Étape 4 installer la chaîne

1. Tirez le câble pour entourer la poulie de tension, en allant vers le chariot.
2. Raccordez le câble à la fente de retenue sur le chariot, comme illustré. (Figure 1)

a. Poussez les goupilles de la barre du maillon de raccord à travers le maillon du câble et la fente du chariot. b. Poussez le capuchon du maillon de raccord sur les goupilles, et au-delà des encoches de goupille. c. Faites glisser l'extrémité fermée du ressort à clipser sur l'une des broches. Poussez l'extrémité ouverte du ressort à clipser sur l'autre goupille.

1. Avec le chariot contre le tournevis, faites passer le reste du câble/chaise le long du rail vers le bloc moteur, autour du pignon, puis jusqu'à l'assemblage du chariot. Les dents du pignon doivent engager la chaise. (Figure 2)
2. Vérifie que la chaire n'est pas tordue, puis connectez-la à l'arbre filéte à l'aide du maillon de raccord restant.
3. Vissez l'écrou intérieur et la rondelle d'arrêt sur l'arbre filté du chariot.
4. Insérez la tige filetée du chariot dans le trou du chariot. Vérifiez que la chaîne n'est pas tordue. (Figure 3)
5. Vissez l'écrou externe sans serrer sur l'arbre filé du chariot.
6. Retirez le tournevis.

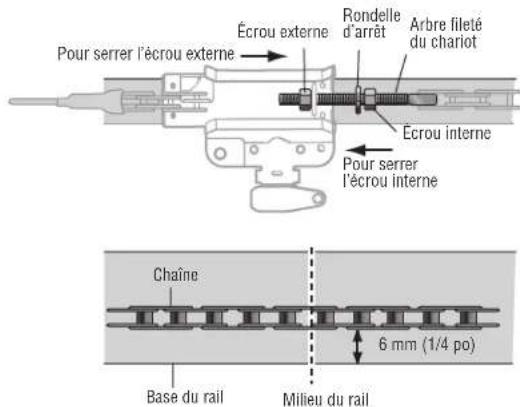

Étape 5 serrer la chaîne

1. Vissez l'écrou interne et la rondelle d'arrêt vers le bas sur l'arbre filtré du chariot, dans le sens opposé par rapport au chariot.
2. Pour serrer la chaîne, tournez l'écrou externe dans le sens indiqué.
3. Lorsque la chaîne se couvre à environ 6 mm (1/4 po) au-dessus du milieu de la base du rail, resserrez l'écrou intérieur pour le fixer.

Le pignon peut faire du bruit si la chaîne n'est pas suffisamment tendue. Lorsque l'installation est terminée, il est possible que la chaîne pendille un peu quand la porte est fermée. Ceci est normal. Si la chaîne revient dans la position illustrée lorsque la porte est ouverte, ne retendez pas la chaîne.

REMARQUE: à l'venir, lorsque vous effectue un entretien, tirez TOUOURS sur la poignée de déchélement d'urgence pour déconneter le chariot avant d'ajuster la chaleur.

Pour réduire le risque de blessures GRAVES voire mortelles :

1. LISEZ ET SUIVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS D'INSTALLATION.
2. Ils pourraient être happés dans les mécanismes de porte de garage ou d'ouverture rotative. Une porte mal équilibrée risque de PAS s'inverser lorsque cela est nécessaire et pourrait entraîner des BLESSURES GRAVES VOIRE MORTELLES.
3. TOUTES les réparations de câbles, ressorts et autres matériel DOIVENT être effectuées par un technicien en systèmes de portes qualifié AVANT d'installer l'ouvre-porte.
4. Désactive TOUS les verrous et rétrez TOUTES les cordes connectées à la porte de garage AVANT d'installer l'ouvre-porte pour éviter qu'elles s'enchevêtrent.
5. Dans la mesure du possible, installez l'ouvre-porte à une hauteur minimum de 2.13m (7 pi) du sol.
6. Installez le déclencheur d'urgence à portée de main, mais à une distance minimum de 1,83 m (6 pieds) du sol et en évitant tout contact avec les véhicules, afin d'éviter tout déclenchement accidentel.

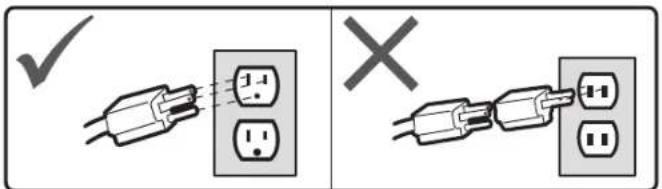

7. Ne branchez JAMAIS l'ouvre-porte de garage à une source d'alimentation avant d'y être invité.
8. NE portez JAMAIS de montres, bagues ou vêtements amples en installant ou entretenant l'ouvre-porte. Ils pouraient être happés dans les mécanismes de porte de garage ou d'ouvre-porte.
9. Installez la commande de porte de garage murale :

en vue de la portedgarage. hors de portée des jeunes enfants, à une hauteur minimale de 1,5 m (5 pieds) au-dessus du sol, des paliers, des marches ou de toute autre surface de marche adjacente. loin de TOUTES les pieces mobiles de la porte. 10. Placez une éiquette d'avoitissement de piégeage sur le mur, à côté de la commande de porte de garage, dans un endroit bien en vue. 11. Placez l'etiquette de test d'inversion de sécurité/déclenchement d'urgence bien en vue à l'intérieur de la porte de garage. 12. Une fois l'installation terminée, testez le système d' inversion de sécurité. La porte DOIT s'inverser au contact d'un objet de 3,8 cm (1-1/2 po) de haut (ou un 2x4 pose à plat) sur le sol. 13. N'INSTALLALLEZ PAS cet apparéel sur une porte d'une seule pièce si vous utilisez des dispositifs ou des fonctionnalités permettant une fermetre sans surveillance. Les dispositifs et fonctionnalités sans surveillance doivent être utilisés UNIQUÉMENT avec des portes sectionnelles.

Pour éviter d'éventuelles blessures GRAVES VOIRE mortelles:

• Le support de linteau DOIT être fixé RIGIDEMENT au support structuré du mur du linteau ou du plafond car sinon la porte de garage risquerait de NE PAS s'inverser si nécessaire. N'installez PAS le support de linteau sur une CHINOIS SECHE.
• Des ancrages à béton DOIVENT être utilisées si le support de linteau est monté ou de 2x4 dans la maçonnerie. N'essayez JAMAIS de desserrer, déplacer ou ajuster la porte de garage, les ressorts de porte, les câbles, les poulies, les supports ou leur matériel, qui sont TOUS sous une tension EXTRÉME.
• Appelez TOUJOURS un technicien qualifié en systèmes de porte si la porte de garage se coince, colle ou est déséquilibrée. Une porte de garage déséquilibrée risque de NE PAS s'inverser lorsque cette est nécessaire.

Les procédures d'installation varient selon les types de portes de garage. Suivez les instructions qui s'appliquent à votre porte.

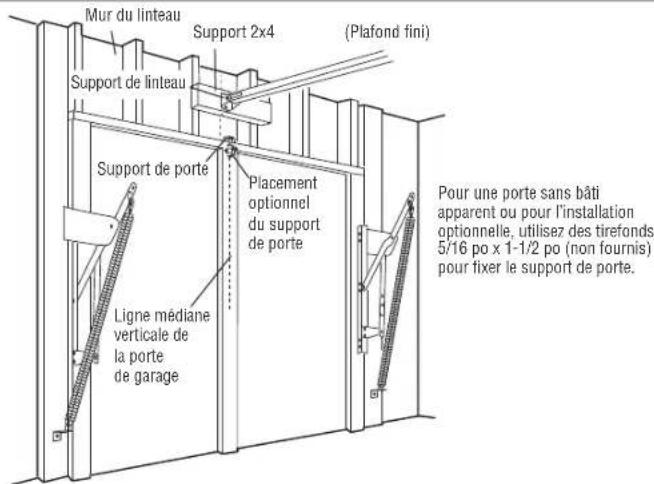

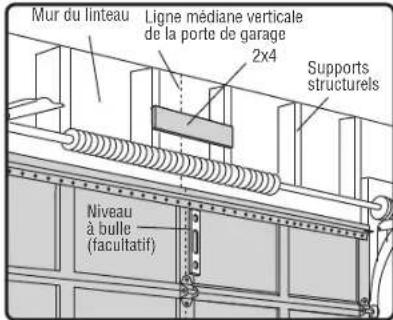

1. Fermez la porte et marquez la ligne médiane verticale intérieure de la porte de garage.
2. Prolongez la ligne sur le mur du linteau au-dessus de la porte. Vous pouvez fixer le support de linteau à moins de 4 pieds (1,22 m) de la gauche ou de la droite du centre de la porte uniquement si un ressort de torsion ou une plaque d'appui centrale gène ; ou vous pouvez le fixer au plafond (voir page 16) lorsque le dégagement est minimal. (Il peut être monté au mur à l'envers si nécessaire, pour gagner environ 1 cm (1/2 po).) Si vous devez installer le support de linteau sur un 2x4 (au mur ou au plafond), utilisez des tirefonds (non fournis) pour fixer solidement le 2x4 aux supports structurels, tel qu'illustré ici et à la page 16.
3. Ouvrez Your poe au point le plus élevé du déploiement tel qu'indiqué. Tracez une ligne horizontale sur le mur du linteau à 5 cm (2 po) au-dessus du point le plus haut.
4. 5 cm (2 po) au-dessus du point haut pour porte sectionnelle et une porte monobloc avec rail.

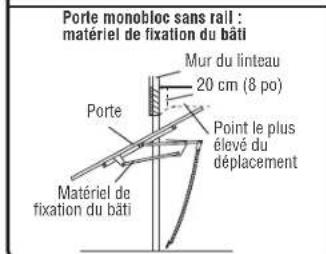

5. 20 cm (8 po) au-dessus du point haut pour une porte monobloc sans rail.

Cette hauteur fournit un espace de déplacement pour le bord supérieur de la porte. REMARQUE: Si le nombre total de portes dépasse la hauteur disponible dans votre garage, utilisez la hauteur maximale possible ou reportez-vous à la page 16 pour l'installation au plafond.

FIXATION AU PLAFOND EN OPTION POUR SUPPORT DE LINTEAU

Porte monobloc avec rail horizontal

Porte monobloc sans rail : matériel de fixation pivotant

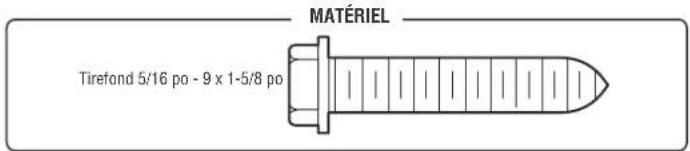

Étape 2 installer le support de linteau

Vous pouvez fixer le support de linteau soit au mur au-dessus de la porte de garage, soit au plafond. Suivez les instructions qui conviennent le mieux à vos besoins particuliers. N'installez pas le support de linteau sur une cloison sèche. Si vous effectuez l'installation dans de la maçonnerie, utilisez des ancrages à béton (non fournis).

OPTION a : installation MURALE

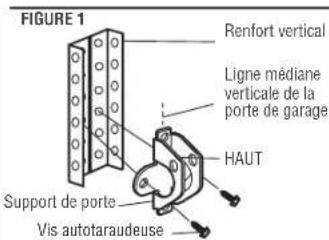

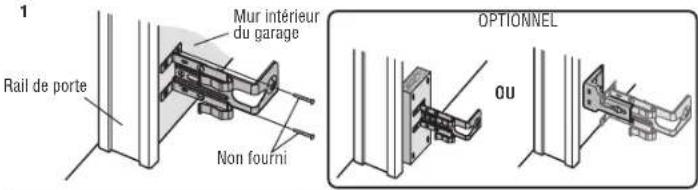

1. Centrez le support placé sur la ligne médiane verticale sur le bord inférieur du support placé sur la ligne horizontale tel qu'indiqué (la flèche orientée vers le plafond).
2. Marquez l'ensemble vertical du support. Percez des avant-trous de 3/16 po et fixez solidement le support à un support structurel avec la quincaillerie fournie.

OPTION b: installation au plafond

1. Etendez la ligne médiane verticale sur le plafond tel qu'indiqué.
2. Centrez le support sur la marque verticale, à un espacement maximum de 15 cm (6 po) du mur. Vérifiez que la flèche est dirigée à l'opposé du mur. Le support peut être monté au ras du plafond lorsque le dégagement est minimal.
3. Marquez les trous latéraux. Percez des avant-trous de 3/16 po et fixez solidement le support à un support structure avec la quincaillerie fournie.

INSTALLATION MURALE

INSTALLATION AU PLAFOREND

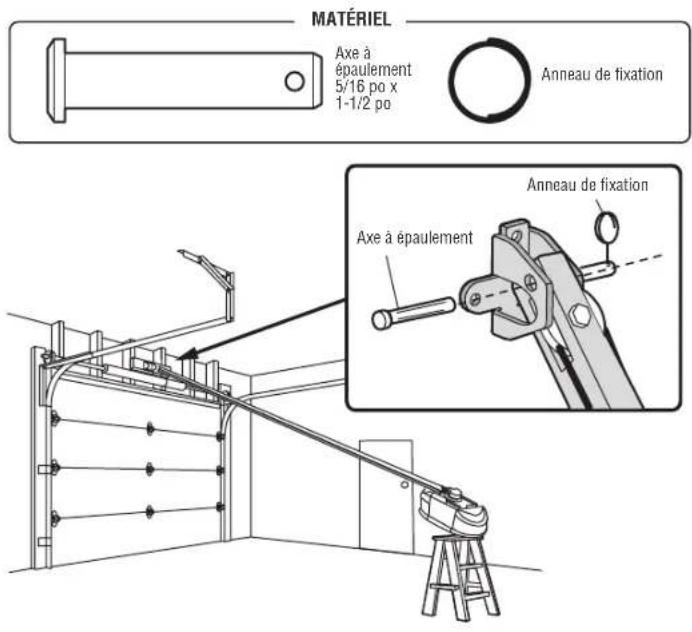

Étape 3 fixer le rail au support de linteau

1. Placez l'ouvre-porte sur le sol du garage, sous le support de linteau. Utilisez des matières aux emballages comme base de protection. REMARQUE: Si le ressort de la porte gén, vous aurez besoin d'aide. Demandez à quelqu'un de tonir fermement l'ouvre-porte sur un support temporaire pour permettre au rail de dégager le ressort.
2. Positionnez le support de rail contre le support de linteau.
3. Alignez les trous du support et joignez-les avec un axe à épaulement tel qu'illustré.
4. Insérez un anneau de fixation pour sécuriser.

Étape 4 positionner l'ouvre-porte de garage

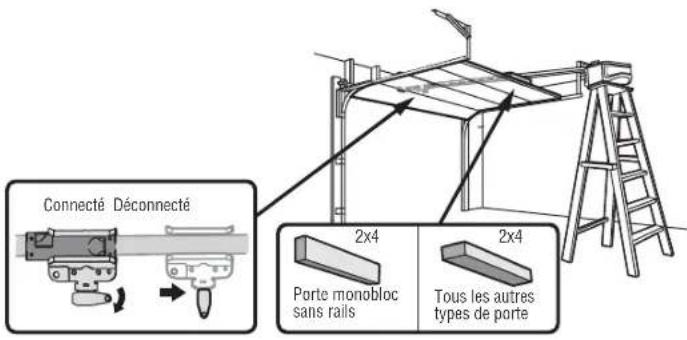

Pour éviter d'endommager la porte de garage, placez le rail de l'ouvre-porte de garage sur un 2x4 placé sur la partie supérieure de la porte.

1. Retirez le matériel d'emballage et soulevez l'ouvre-porte de garage sur une échelle.
2. Ouvrez complètement la porte et placez un 2x4 (à plat) sous le rail. Pour les portes monoblocs sans rails, posez le 2x4 sur le côté.

REMARQUE: Un 2x4 est idéal pour régler la distance entre le rail et la porte. Si l'échelle n'est pas assez haute, vous aurez besoin d'aide à ce stade. Si la porte heurte le chariot lorsque il est relevé, tirez le bras de déclenchement du chariot vers le bas pour déconnecter les chariots intérieur et extérieur. Faites glisser le chariot extérieur vers l'ouverture du garage. Le chariot peut rester déconnecté jusqu'à ce que vous soyez invité à le connecter.

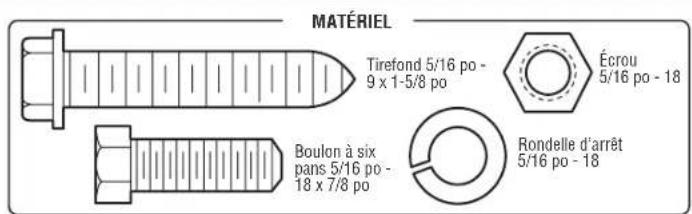

Étape 5 accrocher l'ouvre-porte de garage

Pour éviter d'éventuelles BLESSURES GRAVES causées par la chute d'un ouvre-porte de garage, fixez-le SOLIDEMENT aux supports de la structure du garage. Des ancrages à béton DOIVENT être utilisés si vous installez TOUT support dans la maçonnerie.

La suspension de l'ouvre-porte de garage varie en fonction de votre garage. Vous trouvez ci-dessous trois exemples d'installation. Il est possible que votre installation soit différente. Pour TOUTES les installations, l'ouvre-porte de garage DOIT être connecté aux supports structurels. Les instructions illustreront l'un des exemples ci-dessous.

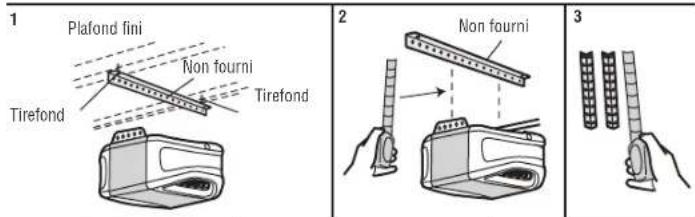

1. Sur les plafonds finis, utilisez les tirefonds pour fixer un support (non fourni) aux supports structurels avant d'installer l'ouvre-porte de garage.
2. Assurez-vous que l'ouvre-porte de garage est aligné avec le support de linteau. Mesurez la distance entre chaque côte de l'ouvre-porte de garage et le support.
3. Coupez les deux morceaux du support de suspension aux longueurs requises.
4. Fixez l'extrémité de chaque support de suspension au support avec le matériel approprié (non fourni).
5. Fixez l'ouvre-porte de garage aux supports de suspension avec l'aide des boulons à six pans, rondelles d'arrêt et écrous.
6. Retirez le 2x4 et fermez manuellement la porte. Si la porte heurte le rail, soulevez le support de linteau.

EXAMPLES Plafond fini

Plafond non fini

Attention

Pour éviter toute SURCHAUFFE eventuelle du panneau d'extrémité ou de la douille d'échéance :

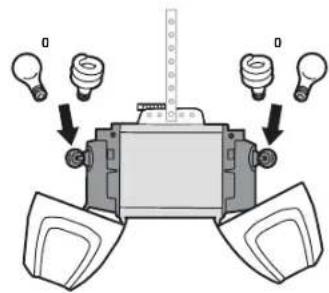

Utilisez UNIQUEMENT des ampoules de type A19. N'utilisez PAS d'ampoules à incandescence de plus de 100 W. N'utilisez PAS d'ampoules fluorescentes compactes de plus de 26 W (100 W ou équivalent). N'utilisez PAS d'ampoules halogènes. N'utilisez PAS d'ampoules à col court ou de forme spéciale.

Les ampoules à DEL peuvent cause des interférences radio avec la télécommande. Utiliser UNIQUEMENT les ampoules à DEL recommandées ici : chamberlain. com/bulb.

1. Tirez la lentille vers le bas.
2. Insérez l'ampoule.
3. Fermez la lentille.

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES VOIRE MORTELLES causées par une porte de garage qui somme

• Utilisez si possible la poignée de déclenchement d'urgence pour dégager le chariot UNIQUÉMENT lorsque la porte de garage est FERMEE. Des ressorts faibles ou cassetés, ou une porte déséquilibrée peuvent entrainer une chute rapipe et/ou inattendue d'une porte ouverte. N'utiliez JAMAIS la poignee de declenchement d'urgence avant que toutes les personnes et les obstacles aient ete retiere du trajet qu'elle suira. Nutilise JAMAla la poignee pour ouvir ou former la porte. Si le nceud de la corde se defait, you risquez de somber.
• z que « NOTICE » (AVIS) est à l'endroit. Fixez avec un nœud simple à un minimum de 2,5 cm (1 po) de l'extrémité de la corde pour éviter qu'elle glisse.
• Insérez l’autre extrémité de la corde de déclenchement d’urgence dans le trou du bras de déclenchement du chariot. Montez le déclenchement d’urgence à portée de main, mais au moins 1,83 m (6 pi) au-dessus du sol, en évitant tout contact avec les véhicules pour éviter un déclenchement accidentel, puis fixez-le avec un nœud plat. REMARQUE: Si vous devez couper la corde de déclenchement d’urgence, arrêtez l’extrémité coupée avec une allumette ou un briquet pour éviter qu’elle ne s’effiloche. Vérifiez que la corde et la poignée de déclenchement d’urgence se trouvent au-dessus du toit de tous les véhicules pour éviter tout enchevêtrement éventuel.

Attention

Les portes de garage en fibre de verre, en aluminium ou en acier léger DEVRONT être renforcées AVANT l'installation du support de porte. Contactez le fabricant de la porte de garag e ou un kit de renfort. Le fait de ne pas renforcer la section supérieure tel que requis par le fabricant de la porte risque d'annuler la garantie de cette dernière.

Un renfort horizontal et vertical est nécessaire pour les portes de garage légères (fibre de verre, aluminium, acier, portes avec panneau de verre, etc.) (non fourni). Une entretoise de renfort horizontal doit être suffisamment longue pour être fixée aux trois supports verticaux. Un renfort vertical doit couvrir la hauteur du panneau supérieur. Contactez le fabricant de la porte de garage ou le revendeur qui s'est chargé de l'installation pour obtenir des instructions sur un renfort d'ouvre-porte ou un kit de renfort.

REMARQUE: De nombreux kits de renfort de porte permettant de fixer directement l'axe à épaulement et le bras de porte. Dans ce cas, vous n'aurez pas besoin du support de porte ; passerez directement à l'étape suivante.

OPTION a: PORTES sectionnelles

1. Centrez le support de port sur la ligne médiane verticale que vous avez tracée précédemment et utilisez pour installer le support de linteau. Notez que le placement correct est vers le HAUT, tel qu'indiqué à l'intérieur du support.
2. Positionnez le bord supérieur du support entre 5 et 10 cm (2 et 4 po) sous le bord supérieur de la porte OU directement sous tout support structurel du dessous de la porte.
3. Marquez des trous et percez-les, puis procédez à l'installation comme suit, selon la construction de cette porte.

Portes métalliques ou légères utilisant une équerre verticale dans le support de panneau de porte et le support de porte :

• Percez des trous de fixation de 3/16 po. Fixez le support de porte à l'aide des deux vis auto-taraudeuses 1/4 po - 14 x 5/8 po. (Figure 1)
• Dans l'alternative, utilisez deux boulons de 5/16 po - 18 x 2 po, des rondelles d'arrêt et des écrous (non fournis). (Figure 2)

Portes métalliques, isolées ou légères renforcées en usine :

• Percez des trous de fixation de 3/16 po. Fixez le support de porte à l'aide des vis autotaraudues. (Figure 3)

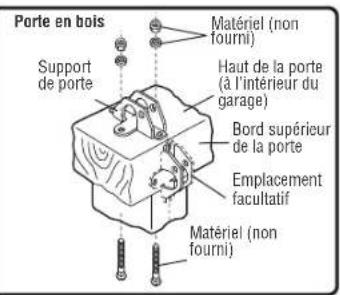

Portes en bois:

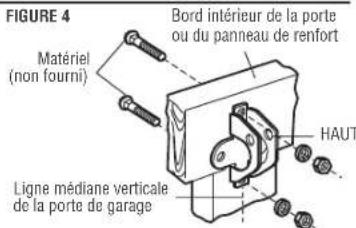

• Utilisez les trous desupport de porte en haut et bas ou de côte à côte. Perez des trous de 5/16 po à travers la porte et fixez le support avec des boulons ordinaires 5/16 po - 18 x 2 po, des rondelles d'arrêt et des croûs (non fournis). (Figure 4)

REMARQUE : Les vis autotaraudantes 1/4 po - 14 x 5/8 po ne sont pas destinées à être utilisées sur des portes en bois.

MATÉRIEL

Vis autolaRADEUSE 1/4 po - 14 x 5/8 po

OPTION b-portes monobloc

1. Centrez le support de porte sur le dessus de la porte, en ligne avec le support de linteau tel qu'illustré.
2. Marquez soit les trous de gauche et de droite, soit les trous du haut et du bas.

Portes en métal :

• Percez des avant-trous de 3/16 po et fixez le support avec les vis autotaraudeuses fournies.

Portes en bois :

• Percez des trous de 5/16 po et utilisez des boulons ordinaires, des rondelles d'arrêt et des écrous de 5/16 po -18 x 2 po (non fournis) ou des tirefonds 5/16 po x 1 -1/2 po (non fournis) selon vos besoins d'installation.

REMARQUE: Le support de porte peut être installé sur le bord supérieur de la porte si nécessaire pour cette installation. (Reportez-vous au dessin de placement optionnellement en pointillés.)

ETAPE 9 Connecter le bras de porte au chariot

L'installation variera selon le type de porte de garage. Suivez les instructions qui s'appliquent à votre porte.

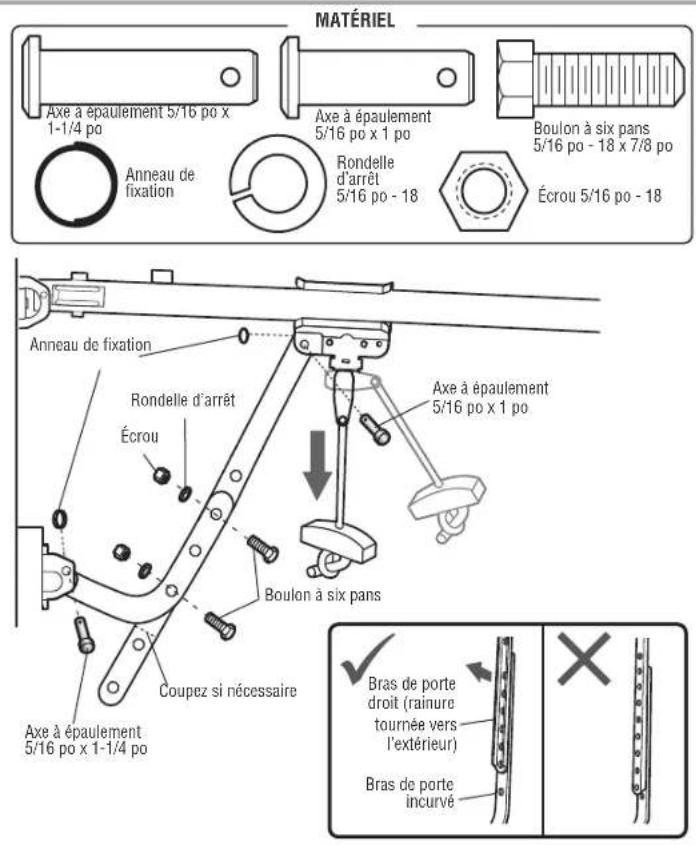

OPTION a - PORTES sectionnelles

IMPORTANT : La rainure du bras de porte droit DOIT faire face à l'opposé du bras de porte incurvé.

1. Fermez la porte. Déconnectez le chariot en tirant sur la poignée de déclenchement d'urgence.
2. Fixez le bras droit de la porte au chariot extérieur à l'aide de l'axe à épaulement. Fixez avec l'anneau de fixation.
3. Fixez le bras de porte incurvé au support de porte à l'aide de l'axe à épaulement. Fixez avec l'anneau de fixation.
4. Rassemblez les sections des bras. Trouvez deux paires de trous qui s'alignent et joignez les sections. Sélectionnez les trous aussi éloignés que possible pour augmenter la rigidité du bras de porte et fixez-les à l'aide des boulons, des écrous et des rondelles d'arrêt.
5. Tirez la poignée de déclenchement d'urgence vers l'ouvre-porte de garage jusqu'à ce que le bras de déclenchement du chariot soit horizontal. Le chariot se réengage automatiquement lorsque l'ouvre-porte de garage est activé.

REMARQUE: Si les trous du bras de porte incliné et du bras de porte droit ne s'alignent pas, inversez le bras de porte droit. Sélectionnez deux trous (aussi éloignés que possible) et fixez-les à l'aide des boulons, écrous et rondelles d'arrêt. Si le bras droit de la porte descend trop bas, vous pouvez couper 15 cm (6 po) de l'extrémité solide.

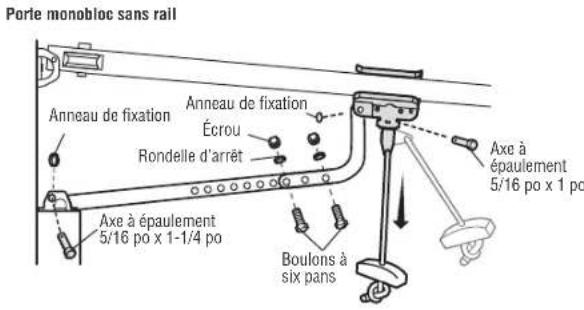

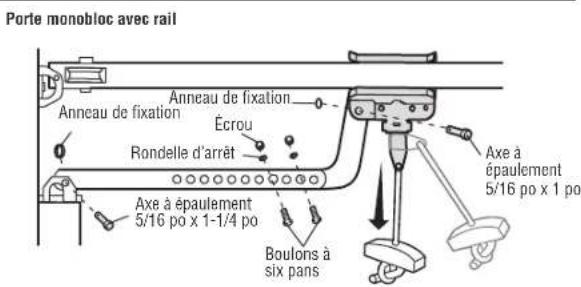

Étape 9 connecter le bras de porte au chariot (suite) OPTION b - PORTES monobloc

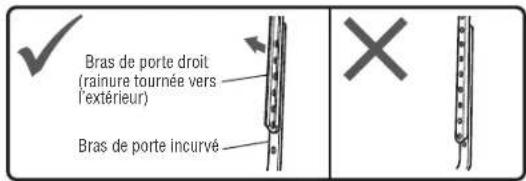

IMPORTANT : La rainure du bras de porte droit DOIT faire face à l'opposé du bras de porte incurvé.

1. Fermez la porte, Déconnectez le chariot en tirant sur la poignée de déclenchement d'urgence.
2. Fixez le bras de porte droit et le bras de porte incurvé ensemble à la longueur la plus longue possible (avec un chevauchement de 2 ou 3 trous) à l'aide des boulons, écrous et rondelles d'arrêt.
3. Fixez le bras de porte droit au support de porte à l'aide de l'axe à épaulement. Fixez avec l'anneau de fixation.
4. Fixez le bras de porte incurvé au chariot à l'aide de l'axe à épaulement. Fixez avec l'anneau de fixation.
5. Tirez la poignée de déclenchement d'urgence vers l'ouvre-porte de garage jusqu'à ce que le bras de déclenchement du chariot soit horizontal.

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES VOIRE MORTELLES par électrocution :

• Vérifiez que l'alimentation n'est PAS branchée AVANT d'installer la commande de porte.
• Connectez la commande de porte UNIQUEMENT aux fils basse tension de 12 VOLTS. Pour évitier d'éventuelles BLESSURES GRAVES VOIRE MORTELLES causées par laerneture d'une porte de garaje :
• Installéz la commande de porte à portée de vue de la porte de garage, hors de portée des jeunes enfants, à une hauteur minimale de 5 pieds (1,5 m) au-dessus du sol, des paliers, des marches ou de toute autre surface de marche adjacente, et loin de TOUTES les pièces mobiles de la porte.
• N'autorisez JAMAIS des enfants à utiliser ou jouer avec les boutons de commande de porte ou les émetteurs de la télécommande.
• Actionnez la porte UNIQUEMENT lorsqu'elle est clairement visible et correctement réglée, et qu'il n'y a pas d'obstacles au déplacement de la porte.
• Gardez TOUJOURS la porte de garage en vue jusqu'à ce qu'elle soit complètement fermée. Ne permettez JAMAIS à quiconque de passer la ligne de la porte de garage lorsqu'elle est en train de se fermer.

Installez la commande de porte à portée de vue de la porte de garage à une hauteur minimale de 5 pieds (1,5 m) au-dessus du sol, des paliers, des marches ou de toute autre surface de marche adjacente, hors de portée des jeunes enfants et loin des pièces mobilières de la porte.

REMARQUE: Il est possible que votre produit soit différent des illustrations.

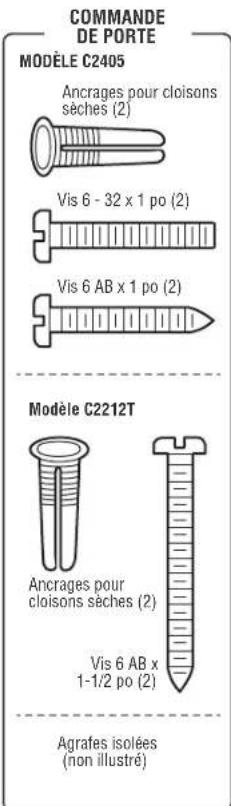

MATÉRIEL Vis 6 AB x 1-1/2 po (2)

Ancrages pour cloisons sèches (2)

1. Dénudez 6 mm (1/4 po) d'isolant à une extrémité du fil et séparez les fils.
2. Connectez un fil à chacune des deux vis à l'arrière de la commande de porte. Les fils peuvent être connectés à une ou l'autre des vis.
3. Montez la commande de la porte avec le matériel fourni.

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES VOIRE MORTELLES par électrocution :

• Vérifiez que l'alimentation n'est PAS branchée AVANT d'installer la commande de porte.
• Connectez la commande de porte UNIQUEMENT aux fils d'alimentation de 12 VOLTS.

Pour éviter d'éventuelles BLESSURES GRAVES VOIRE MORTELLES causées par la fermeture d'une porte de garage :

• Installez la commande de porte à portée de vue de la porte de garage, hors de portée des jeunes enfants, à une hauteur minimale de 5 pieds (1,5 m) au-dessus du sol, des paliers, des marches ou de toute autre surface de marche adjacente, et loin de TOUTES les pièces mobiles de la porte.
• N'autorisez JAMAIS des enfants à utiliser ou jouer avec les boutons de commande de porte ou les émetteurs de la télécommande.
• Activez la porte UNIQUÉMENT lorsqu'elle est clairement visible et correctement réglée, et qu'il n'y a pas d'obstacles au déplacement de la porte.
• Gardez TOUJOURS la porte de garage en vue jusqu'à ce qu'elle soit complètement fermée. Ne permette JAMAIS à quiconque de passer la ligne de la porte de garage lorsqu'elle est en train de se fermer.

Les anciennes commandes de porte Chamberlain et les produits de fers ne sont pas compatibles. Installez la commande de porte à portée de vue de la porte de garage, hors de portée des jeunes enfants, à une hauteur minimale de 1,5 m (5 ft) au-dessus du sol, des paliers, des marches ou de toute autre surface de marche adjacente, et loin de TOUTES les pièces mobiles de la porte. Pour les installations d'une boîte de commande, il n'est pas nécessaire de percer des trous ou d'installer des ancrages pour cloisons sèches. Utilisez les trous existants de la boîte de commande.

REMARQUE: Il est possible que votre produit soit différent des illustrations.

1. Dénudez 11 mm (1/16 po) d'isolant à une extrémité du fil et séparez les fils.
2. Connectez un fil à chacune des deux vis à l'arrière de la commande de porte. Les fils peuvent être connectés à une ou l'autre des vis. Si toute garde est pré-câblée pour la commande de porte, choisissez deux fils à connecter et notez quels fils sont utilisés afin que les bons fils soient connectés à l'ouvre-porte de garde dans une étape ultérieure.
3. Marquez l'emplacement du trou de montage inférieur et percez un trou de 5/32 po
4. Installez la vis inférieure, en laissant 3 mm (1/8 po) dépasser du mur.
5. Positionnez le trou inférieur de la commande de porte sur la vis et faites-la glisser en place.
6. Soulevez la barre de poussée et marquez le trou supérieur.
7. Retirez la commande de porte du mur et percez un trou de 5/32 po pour la vis du haut.
8. Positionnez le trou inférieur de la commande de porte sur la vis et faites-la glisser en place. Fixez la vis supérieure.

4-5

Étape 11 câbler la commande de porte à l'ouvre-porte de garage

1. Faites passer le fil blanc et rouge/blanc de la commande de porte à l'ouvre-porte de garage. Fixez le fil au mur et au plafond avec l’agrafe (ne s’applique pas aux boîtes de commande ou aux installations pré-cablées). Ne percez pas le fil avec l’agrafe car cela risquerait de créer un court-circuit ou un circuit ouvert.
2. Débitez 11 mm (7/16 po) d'isolant à l'extrémité du fil, près de l'ouvre-porte de garage.
3. Connectez le fil aux bornes rouge et blanche de l'ouvre-porte de garage. Si votre garage est pré-câblé, veillez à utiliser les mêmes fils que ceux connectés à la commande de porte. Pour insérer ou libérer les fils de la borne, enfoncez la languette avec la pointe d'un tournevis.

MATÉRIEL Agrafe isolée (non illustré) 1 1

Étape 12 fixer les étiquettes d'avertissement

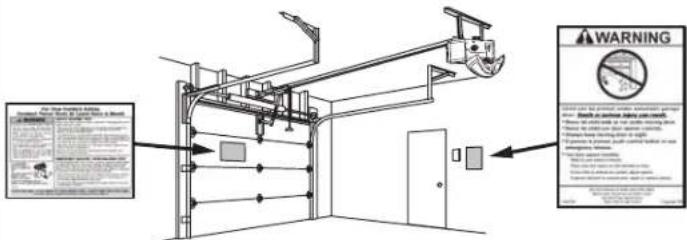

1. Fixez l'étiquette d'avertissement de piégeage sur le mur, près de la commande de porte, avec des punaises ou des agrafes.
2. Fixez l'étiquette de test de déclenchement manuel/d'inversion de sécurité à un endroit visible à l'intérieur de la porte de garage.

Avertissement

Vérifiez que l'alimentation n'est PAS connectée à l'ouvre-porte de garage AVANT d'installer le capteur d'inversion de sécurité. Pour éviter des BLESSURES GRAVES VOIRE MORTELLES en fermant la porte de garage :

• Raccordez et alignez correctement le capteur d'inversion de sécurité. Ce dispositif de sécurité requis NE DOIT PAS être désactivé.
• Installez le capteur d'inversion de sécurité de sorte que le faisceau ne soit PAS à une HAUTEUR SUPÉRIEURE À 15 cm (6 po) du sol du garage.

IMPORTANT: Les capteurs d'inversion de sécurité DOIVENT ARE CONNECTÉS et algènés correctement avant que fouvre-porte de garage ne se déplace vers le bas.

Le système de protection ® comprend deux capteurs d'inversion de sécurité qui utilisent un faisceau lumineux pour empêcher la fermeture de la porte de garage. Le capteur émetteur (DEL orange) transmet le faisceau au capteur récepteur (DEL verte) lorsque les deux sont alimentés et alignés. Si un obstacle brise le faisceau lumineux pendant la fermeture de la porte, la porte s'arrête, puis retourne en position complètement ouverte.

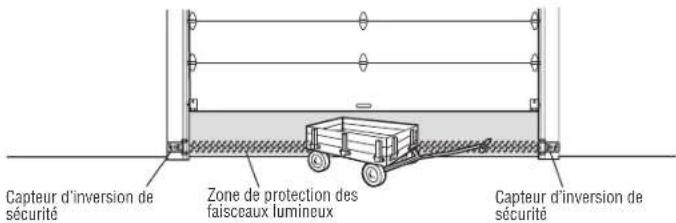

En installant les capteurs d'inversion de sécurité, vérifie ce qui suit:

Les capteurs sont installés A L'INTERIEUR du garage. - Les lentilles des capteurs se font face. IMPORTANT: Ne laissez pas la lumière directe du soleil atteindre le capteur recepteur (DEL verte). - Le faisceau du capteur n'est PAS à une HAUTEUR SUPERIEURE à 15 cm (6 po) du sol et le faisceau lumineux n'est pas obtrué.

Les capteurs d'inversion de sécurité sont conçus pour se clipser sur le rail de la porte avec les supports de capteur fournis. Si le rail de porte ne supporte pas le support du capteur, une installation murale est recommandée. Le faisceau du capteur ne doit PAS être à une HAUTEUR SUPERIEURE à 15 cm (6 po) au-dessus du sol.

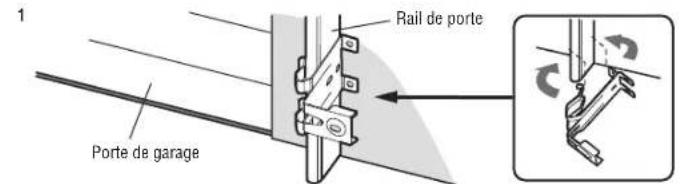

Installation du RAIL de porte

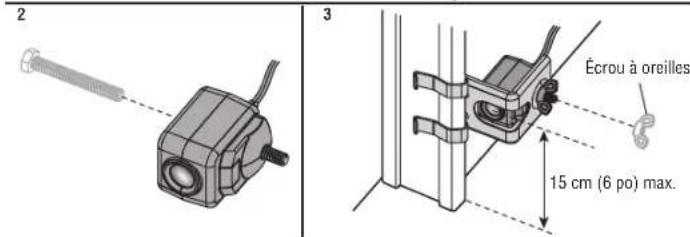

1. Faites glisser les bras incurvés du support de capteur autour du bord du rail de porte. Enclenchez-le de manière à ce que le support du capteur affine le rail.
2. Faites glisser la vis à six pans à travers le capteur.
3. Fixe le capteur au support avec l'écrou à oreilles. Vérifie que l'objet n'est pas obstrué par le support.

Répétez les étapes avec l'autre capteur sur le rail de porte opposé. Les deux lentilles doivent se faire face.

OPTION MURALE

Assurez-vous que les supports de chaque détecteur sont alignés du rail de la porte et ont le même dégagement afin que les capteurs s'alignent correctement. Si un dégagement supplémentaire est nécessaire, utilisez des supports d'extension 041A5281-1 (non fournis) ou des blocs de bois.

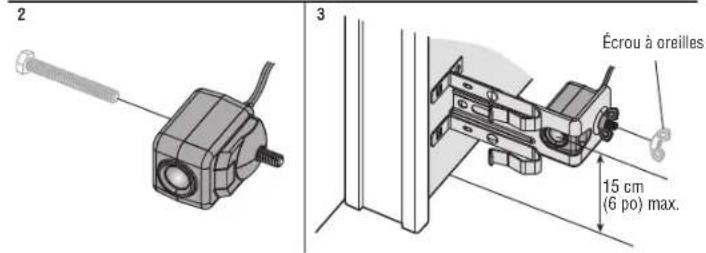

1. Fixez le support du capteur contre le mur avec deux tirefonds (non fournis).
2. Faites glisser la vis à six pans à travers le capteur.
3. Fixe le capteur au support avec l'écrou à oreilles. Vérifie que l'objet n'est pas obstrué par le support.

Répétez les étapes avec l'autre capteur sur le côté opposé de la porte de garage. Les deux lentilles doivent se faire face.

OPTION au SOL

1. Mesurez la position des deux supports de capteur afin qu'ils soient à la même distance du mur et sans obstruction.
2. Fixez le support au sol avec des ancrages à béton (non fournis).
3. Faites glisser la vis à six pans à travers le capteur.
4. Fixez le capteur au support avec l'écrou à oreilles. Vérifiez que l'objet n'est pas obstrué par le support.

Répétez les étapes avec l'autre capteur sur le côté opposé de la porte de garage. Les deux lentilles doivent se faire face.

Étape 14 câbler les capteurs d'inversion de sécurité

Si saive garappe a un câblage pré-installé pour les capteurs d'inversion de sécurité, voir l'OPTION B - INSTALLATION PRE-CABLEE, page 29.

OPTION A: installation sans pre-cáblage

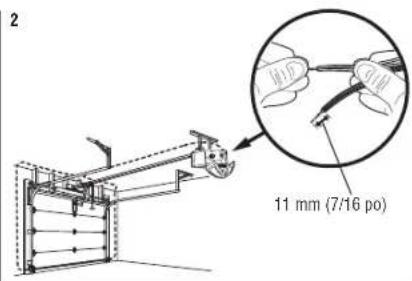

1. Faites passer le fil des deux capteurs à l'ouvre-porte de garage. Fixez avec des agrafes mais NE perchez PAS le fil.
2. Séparez les fins du capteur et dénudez l'isolant à chaque extrémité. Torsadez les deux fins blanches ensemble. Torsadez ensuite les deux fins blanc/noir ensemble.
3. À l'aide d'un tournevis, enfoncez les languettes des bornes et insérez les fils blancs dans la borne blanche. Insérez les fils blanc/noir dans la borne grise.

MATÉRIEL Agrafe isolée (non illustré) 1

OPTION b: installation précaablee

1. Coupez les fils du capteur, en vous assurant qu'il y a une longueur suffisante de fil pour atteindre les fils préinstallés du mur.
2. SAPIRE les fils du capteur et denudez fisolant a chaque extrémité. Choisissez deux des fils préinstallés et dénudez l'isolant à chaque extrémité. Choisissez les fils préinstallés de la même couleur pour chaque capteur.

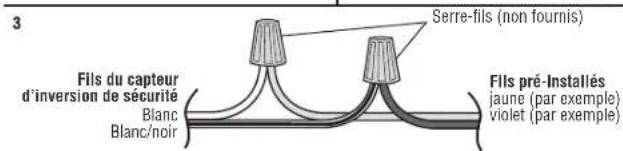

3. Connectez les fils préinstallés aux fils du capteur avec des serre-fils en vous assurant que les couleurs correspondent pour chaque capteur.

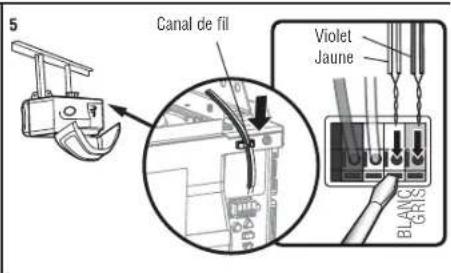

4. Au niveau de l'ouvre-porte de garage, dénudez l'extrémité des fils connectés précédemment aux capteurs. Torsadez les fils de même couleur ensemble.
5. À l'aide d'un tournevis, enfoncez les languettes des bornes et insérez la couleur du fil connecté au fil blanc du capteur dans la borne blanche. Insérez l'autre couleur de fil connecté au fil blanc/vert du capteur dans la borne grise.

Avertissement

Pour éviter les risques de BLESSURES GRAVES VOIRE MORTELLES par électrocution ou incendie

Assurez-vous que le courant n'est PAS connecté à l'ouvre-porte, et débranchez le courant du 2016. - L'installation et le câblage de la porte de garage DOIVENT être conformes à TOUS les codes électriques et de construction locaux. N'utilisez JAMAIS de rallonge, d'adaptateur à 2 fils ou ne modifiez en AUCUN cas la fiche pour l'adapter à la prise, assurez-vous que l'ouverture-porte est mise à la terre.

Pour éviter les difficultés d'installation, assurez-vous de ne pas faire fonctionner l'ouvre-porte à ce moment-là.

Pour réduire le risque de choc électrique, votre ouvre-porte de garage est équipé d'une fiche de type mise à la terre avec une troisième goupille de mise à la terre. Cette fiche s'adapte seulement dans une prise de terre. Si la fiche ne s'adapte pas dans la prise, communiquez avec un électricien qualifié pour faire installer une prise adéquate.

OPTION A - câblage typique

1. Branchez l'ouvre-porte de garage dans une prise de courant mise à la terre.
2. NE PAS faire fonctionner l'ouvre-porte de garage à ce moment-là.

OPTION B - câblage permanent

Si un câble permanent est requis par votre code local, consultez la procédure suivante. Pour effectuer une connexion permanente à travers le trou de 7/8 pouces dans le haut de l'unité moteur (selon le code local):

1. Retirez les vis du couvercle de l'unité moteur et mettez le couvercle de côté.
2. Retirez le cordon à trois broches qui y est attaché.

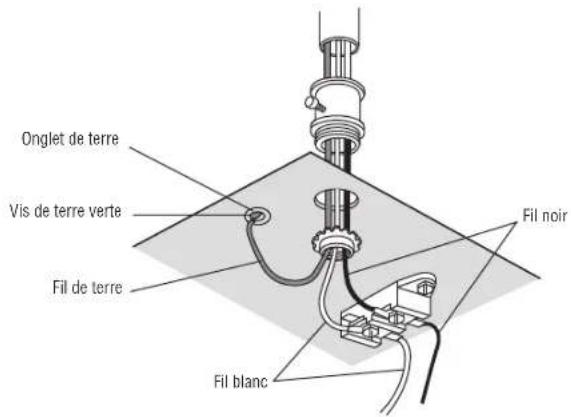

3. Connectez le fil noir (phase) à la vis de borne en laiton ; le fil blanc (neutre) à la vis de la borne argentée ; et le fil de terre à la vis de terre verte. L'ouvre-porte doit être mis à la terre.
4. Reinstallez le couvercle.

Étape 16 aligner les capteurs d'inversion de sécurité

IMPORTANT : Les capteurs d'inversion de sécurité DOIVENT être connectés et alignés correctement avant que l'ouvre-porte de garaje ne se déplace vers le bas. Lorsque l'ouvre-porte de garage est alimenté en électricité, vérifie les capteurs d'inversion de sécurité. Si les capteurs sont alignés et câblés correctement, les deux voyants à DEL s'allument en continu.

Pour aligner les capteurs d'inversion de sécurité :

1. Desserrez les écrous à oreilles.
2. Ajustez les capteurs vers le haut ou vers le bas jusqu'à ce que les deux voyants DEL s'allument de manière continue, indiquant l'alignement.
3. Serrez l'écrou à oreilles pour fixer le capteur.

Dépannage du capteur de sécurité

Si l'un des deux voyants des capteurs est éteint, le capteur n'est pas alimenté:

1. Vérifiez que l'ouvre-porte de garage est alimenté en électricité.
2. Vérifiez que le fil du capteur n'est pas court-circuité ou cassé.
3. Vérifiez que les capteurs sont correctement câblés ; les fils blancs sur la borne blanche et les fils blancs/noirs sur la borne grise.

Si le voyant vert du capteur récepteur clignote, les capteurs sont obstrués ou mal alignés:

1. Vérifiez que le faisceau lumineux du capteur n'est pas obstrué,
2. Alignez les capteurs.
3. Si le capteur de réception (DEL vert) fait face à la lumière directe du soleil, interchangez le capteur de réception avec le capteur d'envoi et répétz l'ETAPE 12 de l'installation Protector System page 27 pour garantir le bon fonctionnement.

Étape 17 s'assurer que la commande de la porte est correctement câblée

Si la commande de porte a été installée et câblée correctement, la DEL de commande sur le panneau de commande clignotera ou la DEL derrière le bouton-poussoir clignotera si l'installation a été effectuée correctement.

Ajustements

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTELLES par une porte de garage qui se ferme.

• Un réglage incorrect des limites de déplacement de la porte de garage empêchera le bon fonctionnement du système d'inversion de sécurité. Apos TouT ralgie, te sypidme d'inversion de securite DOITI este testede. La porte DOIT sinverser au contact d'un objet d'une hauteure de 3,8 cm (1-1/2 po) (ou un 2x4 pose a plat) sur le sol.

Attention

Pour éviter d'endommager les véhicules, assurez-vous que la porte complètement ouverte offre un espace suffisant.

L'ouvre-porte de votre garage est conçu avec des commandes électroniques pour faciliter la configuration et les réglages.

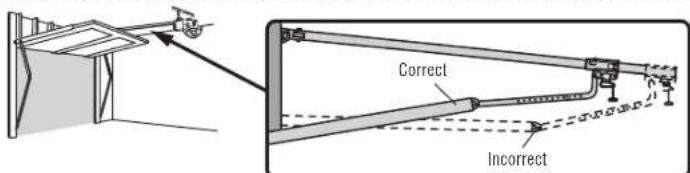

PORTES D'une seule piece uniquement

Lors du réglage du déplacement vers le haut d'une porte à une seule plaque, assurez-vous que la porte n'est pas inclinée vers l'arrière lorsqu'elle est complètement ouverte (HAUT). Si la porte est inclinée vers la ferrure, cela provoquera des secousses inutiles lors de l'ouverture ou de la fermeture de la porte.

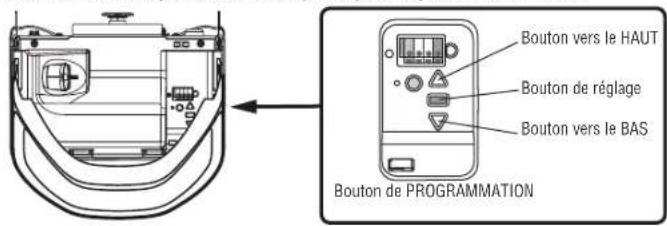

Bouton de programmation

Les boutons de programmation sont situés sur le panneau latéral gauche de l'ouvre-porte de garage et sont utilisés pour programmer le déplacement. Pendant la programmation, les boutons flèchés vers le HAUT et le BAS peuvent être utilisés pour déplacer la porte selon vos besoins.

Avertissement

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTELLES par une porte de garage qui se ferme.

• Un réglage incorrect des limites de déplacement de la porte de garage empêchera le bon fonctionnement du système d'inversion de sécurité.
• Après tout réglage, le système d'inversion de sécurité DOIT être testé. La porte DOIT s'inverser au contact d'un objet d'une hauteur de 2 cm (1-1/2 po) (ou un 2x4 posé à plat) sur le sol.

Remarque : Pendant la programmation, les boutons flèchés vers le HAUT et vers le BAS peuvent être utilisés pour déplacer la porte selon les besoins.

Appuyez sur le bouton de réglage et maintenez-le enfoncé jusqu'à ce que le bouton fléché vers le HAUT commence à clignoter et/ou qu'un bip se fasse entendre. Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement.

Appuyez et maintenez le bouton fléché vers la HAUT jusqu'à ce que la porte soit dans la position OUVERTE souhaitée.

3 Lorsque la porte est dans la position souhaitée, appuyez et relâchez le bouton de réglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois et le bouton fléché vers le BAS commencera à clignoter.

4 Appuyez et maintenez le bouton fléché vers le BASJ jusqu'à ce que la porte soit dans la position BASSE souhaïtée.

5 Lorsque la porte est dans la position BASSE souhaitée, appuyez et relâchez le bouton de réglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois. Le programme du déplacement est maintenant terminé. Si les lumières de l'ouvre-porte de garage clignotent 5 fois, la programmation est terminée et les limites de déplacement n'ont pas été réglées. Veillez redémarrer le processus de la programmation du déplacement.

2 Régler la force automatique

Lorsque les positions de montée et de descente ont été réglées manuellement, les capteurs d'inversion de sécurité se reconnectent et deviennent opérationnels. L'ouvre-porte entre ensuite dans une opération de détection de force en déplaçant automatiquement la porte pour l'ouvrir et la fermer. L'ouvre-porte de garage émet une alerte sonore et visuelle avant d'ouvrir et de fermer automatiquement la porte. L'ouvre-porte de garage émettra trois bips, confirmant que la configuration de la force automatique s'est déroulée avec succès. Le réglage est terminé.

Si vous entendez un long bip après que la porte a tenté de se déplacer, cela signifie que le réglage de la force automatique ne s'est pas déroulé correctement. Veuillez recommencer à l'étape 1 de Programmer le déplacement.

3 Tester le système d'inversion de sécurité

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTELLES par une porte de garage qui se ferme.

Le système d'inversion de sécurité DOIT être testé tous les mois. - Après tout réglage, le système d'inversion de sécurité DOIT être testé. La porte DOIT s'inverser au contact d'un objet de 3,8 cm (1-1/2 po) de haut (ou 2x4 posé à plat) sur le sol.

1 La porte étant complètement ouverte, placez une planche de 3,8 cm (1 1/2 pouce) ou un 2x4 posé à plat sur le sol, centre(e) sous la porte du garage.

2 La porte étant complètement ouverte, placez une planche de 3,8 cm (1 1/2 pouce) ou un 2x4 posé à plat sur le sol, centre(e) sous la porte du garage.

Si la porte s'est arrêtée mais ne se rouvre pas :

1. Répétez la programmation du déplacement (voir l'étape de réglage 1);
2. Répétez le test d'inversion de sécurité. Si le test continue d'échouer, appelez un technicien qualifié en systèmes de portes.

4 Tester le protector system

Si le capteur d'Inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTELLES par une porte de garage qui se ferme.

1 Ouvrez la porte. Placez un obstacle sur le chemin de la porte.

2 Appuyez sur le bouton pushir de la télécommande pour fermer la porte. La porte ne bougera pas de plus de 2,5 cm (1 po).

L'ouvre-porte de garage ne se fermera pas à partir d'une télécommande si le témoin lumineux de l'un ou l'autre des capteurs est allumé (ce qui vous avertit du fait que le capteur est mal aligné ou obstrué).

Si l'ouvre-porte de garage ferme la porte lorsque le capteur d'inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 15 cm [6 po] du sol), appelez un technicien qualifié en systèmes de portes.

Connectez-vous avec votre téléphone intelligent

VOUS AUREZ BESOIN :

• Un téléphone intelligent, une tablette ou un ordinateur portable compatible Wi-Fi
• Une connexion Internet à large bande Signal Wi-Fi dans le garage (2,4 GHz, 802,11b/g/n requis), voir la page 5
• Mot de passe de votre réseau domestique (le compte principal du routeur, pas le réseau pour invités)
• Numéro de série myQ®, situé sur l'ouvre-porte de garage

TELECHARGER L'APPLICATION myQ® POUR CRÉER UN COMPTE ET SE CONNECTER

Ouvrez et fermez votre porte, recevez des alertes et définissez des horaires à partir de n'importe où. Les ouro-porte de garaje intelligents connectés

Reçoivent aussi des mises à jour logicielles pour s'assurer que l'ouvre-porte puisse utiliser les plus récentes caractéristiques de fonctionnement.

L'ouvre-porte de garage doit effectuer un cycle complet avant d'activer la programmation Wi-Fi®.

1. Téléchargez l'application my© App.
2. Créez un compte et connectez-vous.

Si l'application myQ est déjà installée :

1. Vérifiez que votre appareil mobile possède le plus récent logiciel.
2. Téléchargez la dernière version de l'application myQ®

Pour plus d'informations sur la connexion de votre ouvre-porte de garage, consultez le site support.chamberlaingroup.com.

Remarques

Pour effacer les paramètres Wi-Fi de l'ouvre-porte, voir page 39.

Google Play et le logo Google Play sont des marques de commerce de Google LLC.

L'App Store et les logos Apple et App Store sont des marques commerciales d'Apple Inc.

Statut Wi-Fi
DEL	Défiént- Définition
Bleu	Échéitéant - Le Weilpas activé. Clignotant - L'ouvre-portede garage est en mode d'apprentissage Wi-Fi3. Allumé en continu - L'appleil mobile est connecté à l'ouvre-portedevgarage.
Bleu + Vert	Clignotant - Tentative de connexion au routeur.
Vert	Clignotant - Tentative de connexion au serveur Internet. Allumé en continu - Le Wi-Fi4 a été configuré et l'ouvre-portedevgaroge est connecté à Internet.

Pour réduire le risque de blessures GRAVES voiré mortelles :

1. LISEZ ET SUIVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS.
2. Gardez TOUJOURS les télécommandes hors de portée des enfants. Ne permette JAMAIS aux enfants de manipuler ou de jouer avec les boutons-poussoirs ou les télécommandes de la porte de garage.
3. Activez la porte UNIQUEMENT lorsqu'elle est clairement visible et régée correctement, et qu'il n'y a pas d'obstacles à son déplacement.
4. Gardez TOUJOURS la porte de garage en vue et loin des personnes et des objets jusqu'à ce qu'elle soit complètement fermée. NE TRAVERSEZ JAMAIS LA PORTE LORSQU'ELLE EST EN MOUVEMENT.
5. PERSONNE NE DE VRAINT PASSER SOUS UNE PORTE ARRETEE OUI PARTIELLEMENT OUVERTE.
6. Dans la mesure du possible, utilisez UNIQUEMENT la poignée de déclenchement d'urgence pour désengager le chariot lorsque la porte du garage est FERMEE. Soyez prudent lorsqu'on utilisez cette poignée pendant que la porte est ouverte. Des ressorts abîmés ou une porte mal équilibrée pourraient entraîner une chute rude ou inattendue d'une porte ouverte et augmenter le risque de BLESSURE GRAVE VOIRE MORTELLE.
7. N'utilisez JAMAIS la poignée de déclenchement d'urgence si l'entrée de la porte de garage est obstruée.
8. N'utilise JAMAIS la polignée pour ouvrir ou fermer la porte du garage. Si le nœud de la corde se défait, vous risquez de tomorrow.
9. Après tout réglage, le système d'inversion de sécurité DOIT être testé.
10. Le système d'inversion de sécurité DOIT être testé tous les mois. La porte DOIT s'inverser au contact d'un objet de 3,8 cm de haut (ou 2x4 posé à plat) sur le sol. Une installation inadéquate de l'ouvre-porte de garage augmente le risque de BLESSURE GRAVE ou FATALE.
11. GARDEZ TOUJOURS LA PORTE DE GARAGE CORRECTEMENT CALIBREE (voir page 3). Une porte mal equilibrée risque de ne PAS s'inverser lors que cela est nécessaire et pourrait entrainer des BLESSURES GRAVES VOIR MORTELLES.
12. TOUTES les réparations de câbles, ressorts et autres matériel, qui sont TOUS sous une tension EXTREME, DOIVENT être effectuées par un technicien en systèmes de portes qualifié.
13. Débranche TOUJOURS l'alimentation électrique de l'ouvre-porte de garage AVANT d'effectuer Toute réparation ou d'enlever les revêtements.
14. Ce système de commande est équipè d'une fonction de marche sans surveillance. La porte pourrait bouger de façon inattendue. NE TRAVERSEZ JAMAIS LA PORTE LORSQU'ELLE EST EN MOUVEMENT.
15. N'INSTALLEZ PAS cet appareil sur une porte d'une seule pièce si vous utilisez des dispositifs ou des fonctionnalités permettant une fermeture sans surveillance. Les dispositifs et fonctionnalités sans surveillance doivent être utilisés UNIQUÉMENT avec des portes sectionnelles.

Utilisation de votre ouvrante porte de garage

L'ouvre-porte de garage peut être activé par une commande de porte murale, une télécommande, un système d'accès sans clé sans-fil ou l'application myQ*.

Lorsque la porte est fermée et que l'ouvre-porte de garage est activé, la porte s'ouvre. Si la porte entre en contact avec un obstacle pendant l'ouverture, la porte s'arrête, l'ouvre-porte émet des bips et les lumières clignotent 5 fois. Lorsque la porte est dans une position autre que fermée et que l'ouvre-porte de garage est activé, la porte se ferme. Si la porte de garage entre en contact avec un obstacle pendant la fermeture, la porte s'inverse, l'ouvre-porte émet des bips et les lumières clignotent 5 fois.

Cependant, vous pouvez la porte si vous maintenez le bouton de la commande de la porte ou du système d'accès sans fil jusqu'à ce que la porte soit complètement fermée.

Les capteurs d'inversion de sécurité n'affectent pas le cycle d'ouverture. Le capteur d'inversion de sécurité doit être connecté et aligné correctement avant que l'ouvre-porte de garaje fasse descendre la porte.

Les lumières de l'ouvre-porte de garage s'allument lorsque l'ouvre-porte est initialement branché, que l'ouvre-porte est activé ou que le courant est rétabli si une interruption. Les lumières de l'ouvre-porte de garage s'éteignent automatiquement après une durée déterminée. Pour régler les paramètres d'éclairage, voir Utilisation de votre commande de porte.

Utilisation de la commande de votre porte panneau de commande multifonction

SYNCHRONIZER LA COMMANDE DE PORTE : Pour synchroniser la commande de la porte à l'ouvre-porte du garage, appuyez sur la barre de poussée jusqu'à ce que l'ouvre-porte du garage se mette en fonction (cela peut prendre jusqu'à trois poussées). Essayez la commande de la porte en appuyant sur la barre de poussée, chaque poussée sur la barre de poussée activera l'ouvre-porte du garage. BARRE DE POUSSEE : Appuyez sur la barre de poussée pour ouvir ou fermer la porte. BOUTON LEARN (apprentissage) : Utilisez-le pour programmer des télécommandes compatibles, des entrées sans clé sans fil et des dispositifs myQ à l'ouvre-porte de garage.

BOUTON LOCK (verrouillage) : Empêche les télécommandes de fonctionner, tout en permettant l'activation à partir de la commande de l'ouvre-porte ou système d'accès sans clé. (Le réglage d'usine est déactivé.)

Activer: Appuyez et maintenez le bouton LOCK pendant deux secondes. Le voyant DEL clignote tant que la fonction de verrouillage est activée.

Désactiver

Appuyez et maintenez le bouton LOCK pendant deux secondes. Le voyant DEL cesse de clignoter et le fonctionnement normal reprend.

BOUTON LIGHT: Allume ou éteint les lumières de l'ouvre-porte de garage. Les lumières restent allumées pendant 4 minutes et 30 secondes (réglage usine). Le bouton LIGHT ne permet pas de contrôler les lumières lorsque la porte est en mouvement.

Pour modifier la durée pendant laquelle les lumières restent allumées :

Appuyez sur le bouton LOCK et maintenez-le enfoncé (environ 10 secondes) jusqu'à ce que les lumières de l'ouvre-porte de garage clignotent. L'intervalle de temps est indiqué par le nombre de clignotements de l'ouvre-porte de garage :

1 clignotement représente 1-1/2 minute

2 clignotements représentent 2-1/2 minutes 3 clignotements représentent 3-1/2 minutes 4 clignotements représentent 4-1/2 minutes

Pour passer le cycle des intervalles, répétez les étapes ci-dessus. Si la barre de poussée clignote continuellement, le verrouillage doit être désactivé.

Bouton poussoir de la commande de porte

SYNCHRONIZER LA COMMANDE DE PORTE : Pour synchroniser la commande de la porte à l'ouvre-porte de garage, appuyez sur le bouton puissoir jusqu'à ce que l'ouvre-porte du garage se mette en fonction (ela peut prendre jusqu'à trois poussées).

BOUTON-POUSSOIR: Enfoncez le bouton LIGHT pour allumer ou éteindre les lumières de l'ouvre-porte de garage. Lorsque les lumières sont allumées, elles le demeureront jusqu'à ce que le bouton LIGHT soit enfoncé à nouveau, ou jusqu'à ce que l'ouvre-porte de garage soit activé. Une fois l'ouvre-porte de garage activé, les lumières s'éteignent après le délai précisé (le paramètre réglé en usine est de 4 minutes et demie). Le bouton LIGHT ne permet pas de contrôler les lumières lorsque la porte est en mouvement.

La télecommande preprogrammee comprise, vous n'avez PAS BESOIN de programmer la télecommande.

Pour ajouter ou reprogrammer une télécommande, suivez les instructions ci-dessous. Les télécommandes plus anciennes de Chamberlain NE sont PAS compatibles.

Programmation avec le panneau de commande multifonctionnel

1. Appuyez sur le bouton LEARN (apprentissage) sur la commande de la porte pour accéder au mode de programmation. Le voyant à DEL de la commande clignotera une Fois.
2. Appuyez à nouveau sur le bouton LEARN (apprentissage), le voyant à DEL de la commande clignotera à nouveau.
3. Télécommande: Appuyez sur le bouton de la commande que vous pouvez utiliser pour faire fonctionner votre porte de garage.

Entrez sans clé : Entrez un nombre d'identification personnel (NIP) à 4 chiffres de votre choix sur le clavier du dispositif d'entrez sans clé. Ensuite, appuyez et maintenez le bouton ENTER (entrez).

Programmation au MOYEN du bouton-poussoir de la commande de porte

1. Enforcez le bouton LIGHT et le bouton-poussoir jusqu'à ce que la DEL du bouton-poussoir commence à clignoter.
2. Télécommande : Appuyez sur le bouton de la télécommande que vous pouvez utiliser pour faire fonctionner votre porte de garage.

Entrée sans clé: Entrez un numéro d'identification personnel (NIP) à 4 chiffres de votre sur le clavier du dispositif d'entrée sans clé. Ensuite, appuyez et maintenez le bouton ENTER.

Les lumières de l'ouvre-porte de garage clignoteront (ou vous entendrez deux clics) lorsque le code est programmé. Refaîtes les étapes pour programmer des télécommandes ou des dispositifs d'entrée sans clé supplémentaires. Si la programmation ne fonctionne pas, suivez les étapes de la programmation en utilisant le bouton LEARN (apprentissage) de l'ouvre-porte de garage.

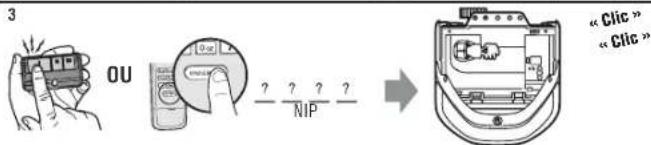

Programmation à l'aide du bouton de l'ouvre-porte de GARAGE LEARN (apprentissage)

1. Trouvez le bouton LEARN (apprentissage).
2. Appuyez et relâchez immédiatement le bouton LEARN (apprentissage). Le VOYANT À DEL LEARN restera allumé pendant 30 secondes. Pendant les 30 secondes...
3. Commande à distance: Appuyez et maintenez la touche de la télécommande que vous souhaitez utiliser. Entrée sans clé: Saisissez un numéro d'identification personnel (NIP) à 4 chiffres de votre choix sur le clavier. Ensuite, appuyez et maintenez le bouton ENTER.

Relâchez le bouton lorsque les lumières de l'ouvre-porte de garage clignotent ou vous entendez deux clics.

1-2

Si notre véhicule est equipped de HomeLink®, vous aurez peut-être besoin d’un Compatibility BridgeTM (non compris). Visitez bridge.chamberlain.com pour savoir si vous avez besoin d’un Bridge (pont).

Effacer TOUTES les télécommandes et les entrées sans clés

1. Appuyez et maintenez le bouton LEARN (apprentissage) sur l'ouvre-porte jusqu'à ce que le voyant à DEL LEARN s’éteigne (environ 6 secondes). Tous les codes de télécommandes et des entrées sans clé sont maintenant effacés. Reprogrammez tout accessoire que vous pouvez utiliser.

Effacer tous les appareils y compris les accessoires compatibles MyQ

1. Appuyez et maintenez le bouton LEARN (apprentissage) sur l'ouvre-porte jusqu'à ce que le voyant à DEL LEARN s'éteigne (environ 6 secondes).
2. Appuyez immédiatement sur le bouton LEARN (apprentissage) et maintenez-le enfoncé jusqu'à ce que le voyant à DEL LEARN s'éteigne. Tous les codes sont maintenant supprimés. Reprogrammez tout accessoire que vous pouvez utiliser.

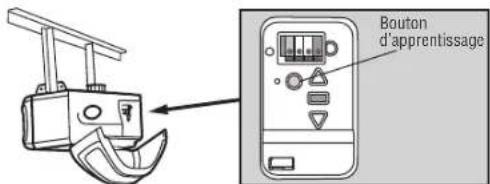

Supprimer la connexion de l'ouvre-porte de GARAGE du réseau wi-fi domestique

1. Appuyez et maintenez le bouton noir de réglage sur l'ouvre-porte de garage jusqu'à ce que vous entendiez trois bips (environ six secondes).

Ouvrir la porte manuellement

Pour éviter d'éventuelles BLESSURES GRAVES VOIRE MORTELLES causées par une porte de garage qui tombe :

• Utilisé si possible la poinge de déchéancement d'urgence pour dégager le chariot UNIQUÉMENT lorsque la porte de garage est FERMEE. Des ressorts faibles ou cassetés, ou une porte déséquilibrée peuvent entrainer une chute rapide et/ou inattendue d'une porte ouverte. N'utiliez JAMAIS LA poignee de declenchement d'urgence avant que toutes les personnes et les obstacles aient etot retirds du trajet qu'elle suivra. N'utiliez JAMAIS la poignee pour ouvir ou fermer la porte. Si le nœud de la corde se défait, vous risquè de tomorrow.

Deconnecter le chariot

1. Si possible, la porte devrait être fermée complètement.
2. Tirez sur la poignée de déclenchement d'urgence afin que le bras de déclenchement du chariot s’échence en position verticale. La porte peut maintenant être montée et descendue aussi souvent que nécessaire.

Pour reconnecter le chariot

1. Tirez la poignée de déclenchement vers l’ouvre-porte de garage afin que le chariot s’enclenche en position horizontale. Le chariot se connectera à nouveau à la prochaine opération vers le HAUT ou le BAS, soit de façon manuelle soit en utilisant la commande de la porte ou la télécommande.

Planification de l'entretien

• Activez manuellement la porte. Si elle est dééquilibrée ou pisée, appelez un technicien qualifié en systèmes de porte.
• Vérifiez que la porte ouvre et ferme au complet. Ajustez si nécessaire, voir page 33

Testez le système d'inversion de sécurité. Ajustez si nécessaire, voir page 35.

Huilez les rouleaux, roulements et charnières de la porte. L'ouvre-porte de garage ne nécessite pas davantage de lubrification. N'appliquez pas de la graisse sur les rails de la porte. - Testez la batterie de secours et songez à la remplacer pour vous assurer que l'ouvre-porte de garage fonctionnera en cas de panne d'électricité ; voir la page 36 pour tester la batterie de secours. Batterie de la télécommande

Pour éviter d'éventuelles BLESSURES GRAVES VOIRE MORTELLES :

• Ne laissez JAMAIS les jeunes enfants s'approcher des piles. En cas d'ingestion de piles, consultez immédiatement un médecin. Pour réduire les risques d'incendie, d'explosion ou de brûlures chimiques, respectez ce qui suit :
• Remplacez les piles seulement avec des piles bouton CR2032 de 3 V. Veillez à ne PAS recharger, démonter, chauffer à plus de 100°C (212 F) ou incinérer les piles.

La batterie au lithium CR2032 de 3 V devrait fonctionner jusqu'à 3 ans. Si la batterie est faible, le voyant à DEL de la télécommande ne clignotera pas lorsque vous appuyez sur le bouton.

Pour replacer la batterie, ouvre en écartant le boîtier au milieu (1). Ensuite de chaque côté (2 et 3) avec le clip de pare-soie. Remplacez les batteries seulement avec des batteries CR2032 de 3V. Insérez le côté positif de la batterie vers le haut. Disposez des vieilles batteries de façon appropriée.

AVIS: Cet appareil est conforme à la partie 15 du règlement de la FCC ainsi qu'avec le CNR exempt de licence d'Innovation, Science et Développement économique Canada. Son utilisation est sujette aux deux conditions suivantes: (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent causer le fonctionnement indispensable de l'appareil.

Les modifications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler l'autorisation d'utilisateur à utiliser l'équipement.

Cet appareil doit être installé pour qu'une distance minimum de 20 cm (8 po) soit maintenue entre les utilisateurs, les passants et l'appareil.

Cet appareil est testé et s'est avéré conforme aux limites d'un appareil numérique de classe B selon la partie 15 des règlements de la FCC et des normes ICES d'Industrie Canada. Ces limites ont pour effet d'être une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut rayonner de l'énergie radiofréquentielle et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de causer des interférences nuisibles aux communications radiophoniques. Toutefois, il n'est pas possible de garantir l'absence d'interférences dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou TV, ce qui peut être déterminé en l'éteignant puis en la rallumant, l'utilisateur est invité à essayer de corriger l'interférence en essayant au moins une des mesures suivantes:

Réorienter ou déplacer l'antenne réceptrice. - Éloigner l'appareil de l'équipement ou du récepteur. - Brancher l'équipement sur une prise correspondant à un autre circuit que celui sur lequel le récepteur est branché. - Consulter le revendeur ou un technicien radio/TV pour obtenir de l'aide.

Tableau des diagnostics

Votre ouvre-volets de garage est programmé pour le self-diagnostic. Les flèches vers le HAUT et le BAS de l'ouvre-volets de garage clignotent pour indiquer les codes de diagnostic.

CODE DE DIAGNOSTIQUE		SYMPTÔME	SOLUTION
Clignotements	Clignotements
1 1 L'ouvre-porte de garage ne ferme pas la porte.			Les captaeurs d'inversion de sécurité ne sont pas installés, connectés ou les fils sont peut-être coupés. Inspectez les fils des captaeurs pour vous assurer qu'ils sont connectés et ne sont pas coupés.
1 2 L'ouvre-porte de garage ne ferme pas la porte.			Il y a un court circuit ou une inversion du fil des captours d'inversion de sécurité. Inspectoz le fil du captour de sécurité à toutes les agrafes et les points de connexion, remplacez le fil ou corrigez la situation, au besoin.
1 3 La commande de la porte ne fonctionne pas.			Les fils de la commande de la porte sont court-circulés ou la commande de la porte fait défaut. Inspectez le fil du capteur de sécurité à toutes les agrafes et les points de connexion, remplacez le fil ou corrigez la situation, au besoin.
1 4 L'ouvre-porte de garage ne ferme pas la porte.			Les captaeurs d'inversion de sécurité ne sont pas alignés correctement ou ontient momentarily obstrués. Alignez les deux captaeurs correctement jusqu'à ce que les deux voyageurs à DEL soient allumés en continu. Assurez-vous que rien n'est suspendu ou installé sur la porte de façon à interromper le chemin du capteur lorsque la porte ferme.
1 5 La porte rouge de 15-20 cm (6-8 po), s'arrête et remonte.			Ouvrez et fermez la porte manuellement. Vérifiez si elle est plieue ou s'il y a des obstructions comme un ressort brise ou le dispositif de verrouillage et corrigez la situation, au besoin. Vérifiez les connexions des fils au module de déplacement et à la carte mère. Remplacez le module de déplacement, au besoin.
			Il n'y a aucun mouvement, seulement un cig.	Ouvrez et fermez la porte manuellement. Vérifiez si elle est plieue ou s'il y a des obstructions comme un ressort brise ou le dispositif de verrouillage et corrigez la situation, au besoin. Remplacez la carte mère si nécessaire.
			L'ouvre-porte émet un son de bourdonnement pendant 1 à 2 secondes sans mouvement.	Ouvrez et fermez la porte manuellement. Vérifiez si elle est plieue ou s'il y a des obstructions comme un ressort brise ou le dispositif de verrouillage et corrigez la situation, au besoin. Remplacez le moteur, au besoin.
1	6	La porte continue à glisser après s'étre arrêtée complètement.	Programmez la course jusqu'à la position de glissement ou faites équilibrer la porte par un technicien qualifié en systèmes de portes.
2 15 Aucun mouvement ou son. Remplacez la carte mère.
3	2	Incapacité à régler le déplacement ou à garder la position.	Vérifiez le module de déplacement pour avoir le bon assemblage, remplacez-le, au besoin.
3	3	La DEL de statut de la batterie clignote constamment en vert.	Erreur du circuit de la batterie de secours, remplacez la carte mère.
4 14	La porte rouge, s'arrête et change de direction. L'ouvre-porte émet des bips et les voyageurs clignotent.	Ouvrez et fermez manuellement la porte. Vérifiez si elle est plieue ou s'il y a des obstructions comme un ressort brise ou le dispositif de verrouillage et corrigez la situation, au besoin. Si la porte pleie ou colle, communiqués avec un technicien qualifié en systèmes de portes. Si la porte ne plie ou ni ne colle, essayez de reprogrammer le déplacement, voir Programmer le déplacement, page 31.
4	5	L'ouvre-porte fondération environ pour un déplacement de 15-20 cm (6-8 po), s'arrête et change la direction du déplacement.	Erreur de communication avec le module de déplacement. Vérifiez les connexions du module de déplacement, remplacez le module de déplacement, au besoin.
4 6 L'ouvre-porte de garage ne ferme pas la porte.			Les captaeurs d'inversion de sécurité ne sont pas alignés correctement ou ontient momentarily obstrués. Alignez correctement les deux captaeurs pour vous assuer que les deux voyageurs à DEL sont allumés en continu et ne clignotent pas. Assurez-vous que rien n'est suspendu ou installe sur la porte de façon à interrompore le chemin du capteur lorsque la porte fme.

Dépannage supplémentaire

Mon ouvre-porte de garage émet un bip et les lumières clignotent avant que la porte ferme :

L'ouvre-porte de garage a été activé par l'entremise d'un dispositif ou d'une fonction, comme une minuterie de fermeture ou un moniteur de porte de garage. Mon ouvre-porte de garage s'arrête, la porte change de direction, il émet des bips et les voyants clignotent. Vérifiez si la porte est pie, ou obstruée tout au long du rail jusqu'au sol du garage.

Ma télécommande n'active pas la porte de garage :

• Vérifie que la fonction de verrouillage n'est pas activée sur la commande de la porte.
• Réprogrammez la commande de la porte.
• Si la télécommande n'active always pas la porte, vérifie les codes de diagnostic pour vous assurer que l'ouvre-porte de garage fonctionne correctement.

Ma porte ne se ferme pas:

Le capteur d'inversion de sécurité doit être connecté et aligné correctement avant que l'ouvre-porte de garde fasse descendre la porte.

• Vérifiez si la porte est piée, ou obstruée tout au long du rail jusqu'au sol du garage. age ne se déplace dans le sens de la descente.

Vérifie que les capteurs d'insolation de sécurité sont installés et algènés correctement et quils ne sont pas obstrués. Si le capteur de reception (voyant à DEL vert) fait directement face à la lumière du soleil, changez le capteur de reception avec le capteur d'envoi pour que le capteur de reception ne soit pas directement sous la lumière du soleil.

Dépannage du wi-fi

L'ouvre-porte de garage n'accède pas au mode d'apprentissage Wi-Fi:

• Après l'installation initiale de l'ouvre-porte de garage, ce dernier doit effectuer un cycle complet (ouverture et fermeture) avant que le mode d'apprentissage Wi-Fi puisse être activé. Si'il y a récemment eu ou une panne d'électricité, l'ouvre-porte de garage doit effectuer un cycle complet avant que le mode d'apprentissage Wi-Fi ® puisse être activé.

Voir la page 37 pour activer le mode d'apprentissage Wi-Fi. Si le bouton de réglage noir n'est pas d'un vert continu, visitez le support.chamberlaingroup.com.

Le homelink® de mon véhicule ne se programme pas avec mon ouvre-porte de garage :

Pour certains véhicules, il pourrait être nécessaire d'installer un pont de compatibilité (non compris). Visitez bridge.chamberlain.com pour savoir si vous avez besoin d'un Bridge (pont).

La télécommande de mon volsin ouvre ma porte de garage :

Effacez la mémoire de votre ouvre-porte de garage et reprogrammez la ou les télécommandes.

Les voyants à DEL du capteur de sécurité ne s'allument pas :

Si les voyants à DEL captateur ne s/allume pas en continu lorsque l'ouvre-porte est activé, voir DEPANNAGE DU CAPTEUR DE SECURITE, page 32.

Arrétez!

L'ouvre-porte de garage ne fonctionne PAS tant que les capteurs d'inversion de sécurité ne sont pas installés et alignés correctement.

Visitez-nous en ligne à :

Chamberlain Group, Inc. (le « Vendeur ») garantit au premier acheteur au début que ce produit installé pour la première fois dans sa résidence sera libre de defaults de matériel, de main-d'œuvre pendant la période précisément définie ci-dessous (« Période de la garantie »). La période de garantie commence à partir de la date de l'achat.

WARRANTY PERIOD
Motor	Parts	Motor	Accessories
C2405C	1 year	10 years	1 year
D2405C	1 year	6 years	1 year
C2202C	1 year	6 years	1 year
D2101C	1 year	6 years	1 year
C2102C	1 year	6 years	1 year

Le bon fonctionnement de ce produit dépend du respect des instructions en ce qui a trait à l'installation, le fonctionnement, l'entretien et les tests. Le fait de ne pas se conformer strictement à ces instructions annulera la présente garantie limitée dans son intégralité. Si, pendant la période de la garantie limitée, ce produit semble présenter un défaut qui est couvert par cette garantie limitée, visitez chamberlain.com, avant de démonter ce produit. Vous serez avisé des instructions de désassemblage et d'expédition. Vous pourrez ensuite envoyer le produit ou ses pièces en port payé et assuré selon les instructions de notre centre de services pour la réparation sous garantie. Veuillez inclure une brève description du problème et la preuve d'achat comptant une date avec tout produit retourné pour réparation sous garantie. Les produits retournés au Vendeur pour réparation en vertu de la garantie et dont la défectuosité et la couverture de la garantie sont confirmées à la réception par le Vendeur seront réparés ou remplacés (à l'entière discrétion du Vendeur) sans frais pour vous et retournés en envoi prépayé. Les pièces défectueuses seront réparées ou remplacées avec des pièces neuves ou remises à neuf à la seule discrétion du vendeur. [Vous êtes responsable de tout coût de désinstallation ou d'installation du produit ou de toute pièce.]

TOUTRE GARANTIE TACITE POUR CE PRODUIT, Y COMPRIS SANS S'Y LIMITER. TOUTRE GARANTIE TACITE DE QUALITE COMMERCIALE ET D'ADAPTATION A UNE QUELCONQUE UTILISATION, EST LIMITÉA À LA DURÉNT DE LA GARANTIE LIMITÉE CI-DESSUS POUR LES PIECES CONTEXES ET LES GARANTS NON TACITES EXISTERONT OU SERONT APPLIQUÉES APRES CETTE PÉRIODE. Cérants États et Provinces ne permettant pas de limiter la durée d'une garantie Implicité, de sorte que la limitation ci-dessus peut ne pas s'appliquer à vous. LA PRESENTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES NON-DEFECTUEUX, LES DOMMAGES CAUSES PAR UNE INSTALLATION, UNE UTILISATION OU UN ENTRETION INAPPROPRISES (DONT, SANS TOUPEOIS S'Y LIMITER, UN ABUS, UNE UTILISATION INCORRECTE, UN MANIQUE D'ENTRETIER RAISONNABLE ET NECESSAIRE, DES REPARATIONS NON AUTORISEES OU TOUTRE MODIFICATION DE CE PRODUIT), LES FRAIS DE MAIN-D'OUEVRE POUR LA REINSTALLATION D'UNE UNITE RAPPEARÉ OU REMPLACÉE, LE REMPLACEMENT D'ARTICLES CONSOMMBLES (PAR EXAMPLES, LES PILSES DES TÉLEÇOMMANDES ET LES AMPOULÉS), OU LES UNITS INSTALLED Pairs FOR USAGE NON RÉSIDENTIEL. LA PRESENTE GARANTIE LIMITÉE NE COUVRE PAS LES PROBLEMES LIÉS À LA PORTE DE GARAGE OU À LA QUINCAILLERIE DE LA PORTE DE GARAGE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES RESSORTS DE LA PORTE, LES ROULEAUX DE LA PORTA, L'ALIGNEMENT DE LA PORTE OU LES CHARNIÈRES. LA PRESENTE GARANTIE LIMITÉE NE COUVRE PAS NON PLUS DES PROBLEMES CAUSES PAR DES INTERFÉRÊNES, EN AUCUN CAS, LE VENDEUR NE POURRA ÉTRE TENU RESPONSABLE DES DOMMAGES CONSÉCUTIFS, ACCIDENTELS OU SPECIAUX LIÉS À L'UtilISATION OU À L'IMPÔSSIBILité D'UTILISER CE PRODUIT, EN AUCUN CAS, LA RESPONSABILITE DU VENDEUR EN CAS DE RIPTURE DE GARANTIE, DE RIPTURE DE CONTRAT, DE NÉGLENCE OU DE RESPONSABILITE STRICTE NE POURRA DEPASSER LE COUT DU PRODUIT COUVERT PAR LES PRESENTES. PERSONNE N'EST AutorISE À ASSUMER EN NOTRE NOM QUELQUE AUTRE RESPONSABILITE RELATIVE AVEC LA VENTE DE CE PRODUIT.

Certains États et Provinces n'autorisant pas l'exclusion ou la limitation des dommages consécutifs, accessoires ou spéciaux, il est possible que la limitation ou l'exclusion susmentionnée ne s'applique pas à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits, qui varient d'une province à l'autre.

Sécurité de l'ouvre-porte de garage - une décision automatique

La porte de garage est le plus grand objet mobile d'une maison. Le réglage inapproprié de la porte de garage et de l'ouvre-porte peut entraîner une force mortelle lorsque la porte ferme, ce qui pourrait faire en sorte qu'un enfant ou un adulte soit coincé et se solder par des blessures ou la mort. L'installation, l'utilisation, l'entretien et les tests appropriés de la porte de garage et de l'ouvre-porte sont nécessaires pour avoir un système sécurisé et sans problème. Une utilisation imprudente ou permettre à des enfants de jouer avec les commandes de l'ouvre-porte ou de l'utiliser sont également des situations dangereuses qui peuvent mener à des conséquences tragiques. Quelques précautions simples peuvent protéger votre famille et vos amis de blessures possibles. Veuillez examiner les conseils de sécurité et d'entretien qui se trouvent dans le présent guide et le garder pour consultation future. Vérifiez le fonctionnement de toute porte de garage et de tout ouvre-porte pour vous assurer qu'ils fonctionnent de façon sécuritaire et sans problème. Assurez-vous de lire toutes les données importantes sur la sécurité qui se trouvent dans le manuel d'ouvre-porte, car elles contiennent davantage de détails et d'éléments à prendre en considération que ce qui peut être fourni dans le présent guide.

L'ouvre-porte de garage n'est pas un jouet.

Parlez avec vos enfants de la sécurité relative à la porte de garage et à l'ouvre-porte. Expliquez les dangers de se retrouver coincé sous la porte.

Tenez-vous loin d'une porte en mouvement.

Le bouton-poussoir installé sur le mur doit être hors de la portée des enfants, à une distance d'au moins 1,5 mètre de la surface la plus proche sur laquelle on peut se tenir debout et loin de toutes les parties qui peuvent être en mouvement. Installez et utilisez le bouton à un endroit où vous pouvez clairtement voir la porte de garage se fermer.

Gardez les émetteurs et les télécommandes hors de la portée des enfants. Ne laissez pas les enfants jouer avec les émetteurs ou d'autres télécommandes ou les utiliser.

Gardez la porte en vue jusqu'à ce qu'elle se ferme complètement lorsque vous utilisez le bouton-poussoir ou l'émetteur mural.

L'entretien de routine peut éviter des tragédies

Faites des inspections et des tests de votre porte de garage et de votre système d'ouvre-porte tous les mois comme faisant partie de votre routine. Relisez le guide d'utilisation de la porte ainsi que de l'ouvre-porte. Si vous n'avez pas de guide d'utilisation, communiquez avec le fabricant et demandez l'exemplaire pour votre modèle précis. Recherchez le numéro de modèle de votre ouvre-porte au dos de l'unité d'alimentation.

AERTISSEMENT - LES RESSORTS SONT SOUS TENSION ELEVEE. SEULES LES PERSONNES QUALIFIÉES DEVRAIENT EN FAIRE LE RÉGLAGE.

Vérifiez visuellement la porte et l'installation :

En commençant avec la porte en position fermée, utilisez la déconnexion manuelle sur l'ouvre-porte pour déconnecter la porte. Vérifiez s'il y a des signes d'usure ou de dommage sur les charnières, les galets, les ressorts et les panneaux de la porte. - Ces pièces peuvent nécessiter une lubrification périodique. Consultez le guide du propriétaire pour connaître l'entretien suggéré. S'il y a des signes de dommages évidents, communiquez avec un technicien qualifié en systèmes de portes pour obtenir de l'aide. Vérifiez la hauteur du capteur photoélectrique pour qu'il ne se trouve pas à une hauteur de plus de 2 m du sol du garage.

Effectuez un test de la porte pour vérifier qu'elle fonctionne correctement:

Ouvrez et fermez la porte manuellement en utilisant les poignées ou des points de prise adéquats. La porte devrait bouger librement sans difficulté. La porte devrait être équilibrée et rester partiellement ouverte de 0,9 à 1,2 m (3 à 4 pi) du sol. Si vous détectez des signes de fonctionnement inadéquats, communiquez avec un technicien qualifié en systèmes de porte pour obtenir de l'aide.

Effectuez un test des fonctions de sécurité de l'ouvre-porte :

Reconnectez l'ouvre-porte à la porte en déconnectant manuellement la porte et ouvrez la porte. Placez un panneau de 2 x 4 po à plat dans le chemin de la porte (1) et essayez de la fermer (2). La porte devrait s'arrêter lorsqu'elle entre en contact avec le panneau et remonter. Obstruez le capteur photoélectrique en agitant un objet devant le capteur, essayez de fermer la porte. La porte ne devrait pas fermer à moins que le bouton-poussoir installé sur le mur ne soit maintenu manuellement pendant l'opération. Si l'ouvre-porte ne fonctionne pas tel que décrit, communiquez avec un technicien qualifié en systèmes.

DASMA.

Door & Access Systems International Association International

Pièces d'assemblage de rail pièces d'installation

Description Numéro de plèce
1 Chaine et cable 041A5807
2 Poulie K144C0056
3 Lien maitre 004A1008
4 Rail 041A5665
5 Assemblage du chariot : axe à epaulement (1) et année (1)	041C5141-1
6 Support en « U » 041D0598-1
Pas Ilustré
Patins d'usure 041A7276
Sachet de quincaillerie 041A7920-1

Description Numéro de pièce
1 Bras de porte incurve 041B0035B
2 Support de porte, axe à épaulement et attache 041A5047
3 Corde et poignée de déclenchement d'urgence 041A2828
4 Support de linteau avec axe à épaulement et fixation	041A5047-2
5 Clip de pare-soileil pour la télécommande	K029B0137
6 Support pour le capteur de sécurité	041-0155-000
7 Ensemble du capteur de sécurité : Capteurs de réception et d'envoi avec deux fils conducteurs	041-0136-000
8 Bras de porte droit	4178B0034B
9 Fil blanc et rouge/blanc	041B4494-1
10 Batterie au lithium 3 V	K010A0020
11 Support de suspension	012B0776
Pas illustré
Manuel d'installation	114-5554-000

Pièces détachées

Pièces de l'ouvre-porte de garage - C2102C

Description Numéro de pièce

1 Écarteur de chaine 041A5615

2 Engrenages et pignon 041C4220A

3 Panneau d'extremité avec douille déclairage 041A7760

4 Douille déclairage 041C0279

5 Lentille déclairage 041-0144

6 Condensateur 030B0532-1

7 Support de condensateur K012A0373

8 Module de déplacement 041D7742-7

9 Couvroncle 041-0228-000

10 Carte logique du récepteur 045ACT

11 Panneau d'extremité de la carte logique 041DB374

12 Moteur avec module de déplacement 041D7440

13 Cordon de ligne 041B4245-1

14 Bornier 041A3150

Pas montré

Harnais de câbles 041A7945

Pièces détachées

Pièces de l'ouvre-porte de garage - C2405C et D2405C

Description	Numéro de pièce
1 Écarteur de chaîne 041A5615
2 Engrenage et pignon 041C4220A
3 Panneau d'extrémité avec douille 041-0037-000
4 Douille 041C0279
5 Lentille de la lumière 041-0144
6 Condensateur 030B0532-1
7 Support du condensateur K012A0373
8 Module de déplacement 041D7742-7
9 Cache-vis 041-0028-000
10 Carte mère 050ACTWF
11 Panneau d'extrémité pour la carte-mère du récepteur	041-0025-000
12 Moteur avec module de déplacement	041D7440
13 Câble de ligne	041B4245-1
14 Bomier	041A3150
Pas montré
Faisceau de câbles	041A7946

Pièces de l'ouvre-porte de garage - Modèle C2202C

Description numéro de pièces

1 Écarteur de chaîne 041A5615
2 Engrenage et pignon 041C4220A
3 Panneau d'extrémitè avec douille 041-0037-000
4 Douille 041C0279
5 Lentille de la lumière 041-0144
6 Condensateur 030B0532-1
7 Support du condensateur K012A0373
8 Module de déplacement 041D7742-7
9 Cache-vis 041-0028-000
10 Carte mère 050ACTWF
11 Panneau d'extrémitè pour la carte-mère du récepteur	041-0025-000
12 Moteur avec module de déplacement	041D7440
13 Câble de ligne	041B4245-1
14 Bomier	041A3150
Pas montré
Faisceau de câbles	041A7946

Pièces détachées

Pièces de l'ouvre-porte de garage - Modèle D2101C

Description Numéro de pièce

1 Écarteur de chaine 041A5615

2 Engrenages et pignon 041C4220A

3 Panneau d'extrémité avec douille d'éclairage 041D8129

4 Douille d'éclairage 041C0279

5 Lentille d'éclairage 041-0144

6 Condensateur 030B0532-1

7 Support de condensateur K012A0373

8 Module de déplacement 041D7742-7

9 Couvercle 041-0228-000

10 Carte logique du récepteur 045ACT

11 Panneau d'extrémité de la carte logique du récepteur 041D8374

12 Moteur avec module de déplacement 041D7440

13 Cordon de ligne 041B4245-1

14 Bomier 041A3150

Pas montré

Harnais de cables 041A7945

Tous droits réservés

Wi-Fi est une marque déposée de Wi-Fi Alliance.

HomeLink est une marque déposée de Gentex Corporation
