PA 1500 - Haut-parleur MAC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur amplifié avec lecteur MP3, Bluetooth et micro sans fil
Marque	MAC AUDIO
Modèle	PA 1500
Puissance de sortie	250 watts RMS / 1000 watts crête
Haut-parleurs	380 mm (15") woofer, 38 mm (1.5") tweeter
Réponse en fréquence	80 - 18000 Hz (+/- 3 dB)
Rapport signal/bruit	> 80 dB
Alimentation	115V AC/60Hz ou 230V AC/50Hz (sélecteur)
Consommation électrique	200 W max
Connectivité	Bluetooth 3.0, USB 1.1, lecteur carte SD, 2 entrées micro (XLR/jack 6,3 mm), entrée/sortie AUX (RCA)
Dimensions (H × L × P)	Haut-parleur : 709 × 500 × 419 mm
Poids	Haut-parleur : 21,5 kg ; Trépied : 2,3 kg ; Micro : 0,2 kg
Accessoires fournis	Télécommande (pile CR2025 incluse), micro sans fil VHF (piles AA non incluses), trépied, câble secteur 3 m, mode d'emploi
Fonctions principales	Lecture MP3 (USB/SD), Bluetooth, égaliseur 5 bandes, réglages aigus/basses, volume master, volume micro, répétition/aléatoire
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement ; ne pas utiliser de solvants chimiques
Sécurité	Fusible intégré, ventilation requise (écart min. 10 cm), ne pas exposer à l'eau ou à la chaleur, débrancher en cas d'orage
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine ; confier toute réparation à un personnel qualifié

FOIRE AUX QUESTIONS - PA 1500 MAC AUDIO

Comment allumer l'appareil PA 1500 ?

Utilisez l'interrupteur POWER ON/OFF situé à l'arrière (repère 1). La LED POWER (repère 28) s'allume lorsque l'appareil est sous tension.

Comment connecter un microphone ?

Insérez la fiche du microphone dans une entrée XLR ou jack 6,3 mm (repères 16, 17 pour micro 1 ; 19, 20 pour micro 2). Réglez le volume correspondant avec les potentiomètres MIC 1 VOL (repère 15) ou MIC 2 VOL (repère 18).

Comment appairer un téléphone en Bluetooth ?

Appuyez plusieurs fois sur MODE (repère 9 ou 37) jusqu'à sélectionner Bluetooth. Sur votre téléphone, recherchez les périphériques et sélectionnez 'MAC AUDIO PA 1500'. Si un mot de passe est demandé, saisissez '0000'.

Que faire si la LED LIMIT s'allume ?

La LED LIMIT (repère 29) indique une saturation acoustique. Réduisez le volume Master (repère 25), les aigus (repère 26) ou les basses (repère 27) jusqu'à ce que la LED s'éteigne.

Comment régler le volume du microphone sans fil ?

Utilisez le potentiomètre WIRELESS VOL (repère 13) à l'arrière de l'appareil pour ajuster le volume de la voix du microphone sans fil.

Peut-on utiliser l'appareil sur une tension de 115 V ?

Oui, l'appareil est équipé d'un sélecteur de tension secteur (repère 2). Par défaut réglé sur 230 V pour l'Europe, vous pouvez le basculer sur 115 V. Attention : ne pas brancher sur 230 V si réglé sur 115 V, cela endommagerait l'amplificateur.

Comment installer le haut-parleur sur le trépied ?

Posez le PA 1500 sur le côté, glissez le trépied dans le trou inférieur jusqu'à la butée, puis serrez l'écrou-raccord. Réglez la hauteur et sécurisez avec le splint. Levez doucement l'ensemble. Le montage doit être effectué par deux personnes.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord que toutes les consignes de la notice sont respectées. Si le problème persiste, débranchez l'appareil et confiez la réparation à un spécialiste. N'ouvrez jamais l'appareil vous-même.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants chimiques ou de produits nettoyants qui pourraient endommager la surface.

Comment mettre au rebut l'appareil en fin de vie ?

Conformément à la directive européenne 2012/19/EU, ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un point de collecte local pour appareils électriques et électroniques usagés. Les piles doivent être retirées et mises au rebut séparément.

MODE D'EMPLOI PA 1500 MAC AUDIO

Nos you remercions d'avoir opté pour l'amplificateur à tubes PA 1500 de Mac Audio.

Avant de mettre en marche votre PA 1500, veuillez dire attentivement les consignes suivantes.

INSTRUCTIONS DE SECURITE IMPORTANTES

• Avant l'utilisation de l'appareil, lisez attentivement la notice d'utilisation et conservez-la.
• Cet apparéil est exclusivement concu pour une utilisation avec une tension alternative de 230V AC/50Hz ou 115V AC/60Hz.
• Utilisez uniquement l'appareil à une température ambiente comprise entre 10^ et 40^ .
• Veillez à ce que l'appareil soit suffisamment aéré. Garantissez un écartement minimum de 10 cm avec des objets situés sur les côtes de l'appareil ainsi qu'à l'arrière de l'appareil.
  Veillez à ne pas obstruer les orifices de ventilation par des objets tels que rideaux, journaux, etc., de façon à assurer une ventilation correcte de l'appareil. Ne placez pas de sources de chaleur, telles que des radiateurs, des poêles, des flammes nues ou d'autres appareils produitant de la chaleur, à proximite de l'appareil.
  L'appareil et la télécommande ne doivent être exposés ni aux gouttes d'eau et projections d'eau ni à l'eau ni à une humidité de l'air importante.
• Tenez l'appareil éloigné des flammes hues, des bougies par exemple.
• Ne posez jamais des vases ou autres recipients contenant des liquides sur l'appareil.
• En cas de contact avec un milieu humide ou liquide,steroler l'adaptateur secteur immédiatement.
• Nettoyer l'appareil avec un chiffon sec uniquement.
• Ne pas utiliser d'agents nettoyants ou de solvants chimiques, ceux-ci pouvant endommager la surface de l'appareil.
• Ne jamais ouvrir l'appareil.
• Les cables d'alimentation doivent toujours être adaptés à l'appareil et installés de façon à ne pas marcher dessus. Veillez à ne placer aucun object sur ces cables, sous peine de les endommager. Lorsque vous utilisez des fiches et des barres multiprises, vousdezvez vous assurer que le cable n'est pas tordu au point où il sort de la prise. Veillez à ne pas connecter ou-retirer le cable secteur avec les mains humides.
• Ne pas brancher ou débrancher le cordon d'alimentation avec les mains humides.
• La fiche secteur fait office de dispositif de déconnexion. Les apparils doivent pouvoir être déconnectés facilement.
• Il existe un danger d'explosion si la batterie est remplaçaè de manière incorrecte. Ne la remplacez que par un type de batterie équivalent ou identique recommandé par le fabricant. Jetez les batteries usées conformément aux instructions du fabricant.
• Les batteries et les piles ne doivent pas etre exposées à des chaleururs importantes, comme celle générées par le soleil ou le feu.
• Toujours demander conseil à un spécialiste pour tout travail de maintenance ou de réparation.
• En cas d'inutilisation prolongée de l'appareil, débranche la prise d'alimentation.
• En cas d'orage, débranchez le cordon d'alimentation.

DOMMAGES DEVANT ETRE RÉPARÉS PAR UN SPECIALISTE :

En presence d'un ou plusieurs des dommages mentionnés ci-dessous, mettez immédiatement l'appareil sous tension et confiez la réparation à un spécialiste :

• En cas d'endommagement visible du cordon d'alimentation, l'appareil ne doit plus etre utilise. Tout cordon d'alimentation endommagé ne doit pas etre réparé mais remplace.
• Présence d'humidité ou d'eau dans l'appareil ou chute d'objets dans l'appareil.

• Chute de l'appareil et endommagement du boîtier.

• Dysfonctionnement de l'appareil bien que toutes les consignes figurant dans la notice d'utilisation aient ete respectees.

N'effectuez des interventions ulterieures sur l'appareil que si celles-ci sont autorisées par le fabri-cant.

Ne procédez à des réparations qu'avac des pieces d'origine.

Suite à une réparation, vérifie que l'appareil est conforme aux normes de sécurité afin de garantir un fonctionnement correct et sur.

Confiez systématiquement toute réparation à un personnel qualifié sous peine de vous exposer à des risques de haute tension ou à autres dangers.

Le triangle comportant le symbole d'un éclair averit l'utilisateur que l'appareil est traversé par des tensions élevées pouvant entraîner des décharges électriques dangereuses.

Le triangle comportant le point d'exclamation indique à l'utilisateur de l'appareil que la notice d'utilisation jointe avec l'appareil contient des consignes d'utilisation et d'entretien importantes devant impérativement être respectées.

Afin deREDuire les risques d'incendie ou de decharge electricque, ne pas exposer cet appeareil à la pluie ou à l'humidité.

Ce symbole indique à l'utilisateur de l'appareil que l'appareil contient un rayon laser de classe 1 qui ne présenteaucun danger en dehors de l'appareil.

C E

Déclaration de CONFORMITE

Magnat Audio-Produkte GmbH déclarons que le produit PA 1500 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2014/53/EU. Une copie de la Déclaration de conformité est disponible à l'adresse http://www.mac-audio.de (espace de téléchargement du produit).

UTILISATION CONFORME

Cet apparéil a exclusivement étèné concu pour une utilisation dans la maison.

INSTRUCTIONS POUR LA MISE EN REBUT

Conformément à la directive européenne 2012/19/EU, tous les apparêils électriques et électroniques usages doivent être triés et déposés dans des points de collecte locaux. Veuillez respecter les réglementations locales et ne pas jeter vos apparêils usages avec les déchets menagers.

MISE AU REBUT DE LA PILE

Les piles usagées sont des déchets dangereux et doivent être mises au rebut conformément aux réglementations en vigueur.

FACE ARRIÈRE

1 POWER ON/OFF: l'appareil sous tension et l'arrêté.
2 Sellecteur de tension secteur: Le selecteur de tension secteur est regle par default sur 230 V pour l'utilisation dans l'espace européen.

Très important: si l'appareil est réglé sur 115 V et branché sur du 230 V, cela déteriorera inévitablement l'amplificateur intégré.

3 AC INPUT: Branchez ici le cable secteur fourni.
4 FUSE: Fusible intégré à l'appareil.

LECTEUR MP3 ET MICROPHONE SANS FIL

5 Display: la fonction actuellément selectionnée s'affiche, ou la durée de lecture s'affiche lors de la lecture de fichiers MP3.
6 Entrée USB: Permet de brancher des supports de stockage USB.
7 Entreé carte SD
8 Récepteur de télécommande
9 MODE: vous pouvez parcourir les sources dans l'ordre suivant en appuyant plusieurs fois sur la touche MODE : USB, carte SD et Bluetooth.

Recherche de nouvelles sources Bluetooth avec votre téléphone ou votre tablette. Le modele MAC AUDIO PA 1500 est detecté. Connectez votre péripérisque au MAC AUDIO PA 1500. Si vous étés invite à saisir un mot de passer, tapez « 0000 »

10

Lecture MP3

Appuyez brièvement sur cette touche pour: Cette touche permet de passer à la piste précédente/suivante.

Maintenez cette touche enforcée pour: cette touche permet d'augmenter/ de réduire le volume (VOL 0-31 max).

Fonction Bluetooth :

En mode Bluetooth, vous pouvez selectionner la piste precedente ou suivante.

11 REPEAT:

Fonction USB/SD:

La fonction de répétition est activée : Dossier/repétition de la piste 1/repétition de toutes les pistes/lecture aléatoire des pistes.

12 PLAY/PAUSE: Cette touche permet de démarrer ou de mettre en pause la lecture.
13 WIRELESS VOL (réglage de volume du microphone): Permet de régler le volume de la voix pour le microphone sans fil.
14 LED RF: La LED RF est allumée quand un microphone sans fil est branché.

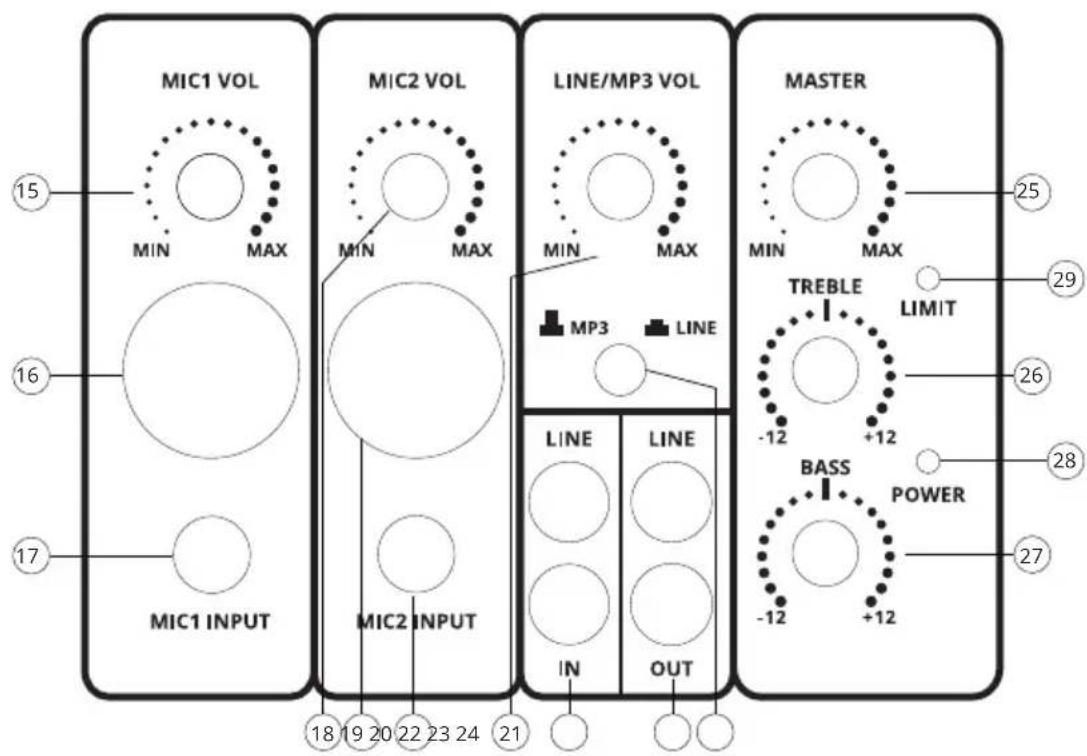

RéGLAGES MASTER

15 MIC 1 VOL: Réglage de volume du microphone pour microphone 1
16 Entre XLR pour microphone 1
17 Entrée jack 6,3 mm pour microphone 1
18 MIC 2 VOL: Reglage de volume du microphone pour microphone 2
19 Entrée XLR pour microphone 2
20 Entree jack 6,3 mm pour microphone 2
21 Reglage de volume Master LINE/MP3
22 Entre LINE pour sources audio externes

23 Sortie audio (niveau fixe)
24 Basculment entre LINE IN et lecteur BT/MP3 interne
25 Volume Master du PA 1500
26 Reglagedesaigus
27 Reglage des basses
28 LED POWER: Allumée quand l'appareil est allumé.
29 LED LIMIT : s'allume en cas de saturation acoustique. Réduisez évientuelles le volume Master, les aigus et les basses, jusqu'à ce que la LED ne s'allume plus.

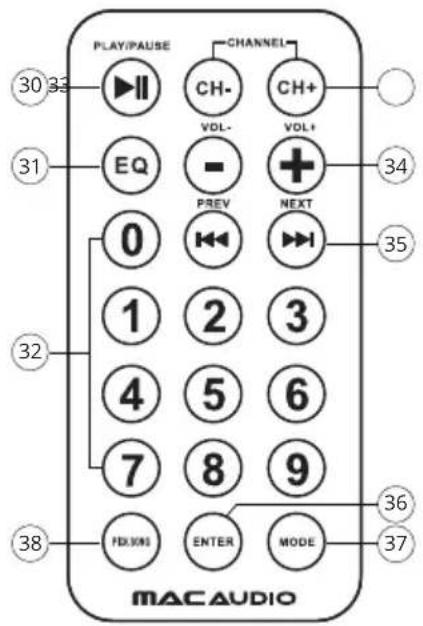

TELECOMMANDE

30 PLAY/PAUSE: Cette touche permet de démarrer ou de mettre en pause la lecture.
31 EQ: utilisez cette touche pour selectionner l'un des préreglages de l'égaliseur.
32 0-9 (boutons numériques) :

Fonction USB/SD :

Saisie directe du numero de titre.

33 CH-/CH+

Fonction USB/SD :

Fait défilé les dossiers.

34 Volume -/+: cette touche permet d'augmenter/ de réduire le volume (VOL 0-31 max).
35

Lecture MP3

Appuyez brièvement sur cette touche pour: Cette touche permet de passer à la piste précédente/suivante.

Maintenez cette touche enforcée pour : Avance/retour rapide dans le titre.

Fonction Bluetooth :

En mode Bluetooth, vous pouvez selectionner la piste precedente ou suivante.

36 ENTER (Repeat):

Fonction USB/SD :

La fonction de répétition est activée : Dossier/repétition de la piste 1/repétition de toutes les pistes/lecture aléatoire des pistes.

37 MODE: vous pouvez parcourir les sources dans l'ordre suivant en appuyant plusieurs fois sur la touche MODE : USB, carte SD et Bluetooth.
38 PICK SONG: Pas de fonction.

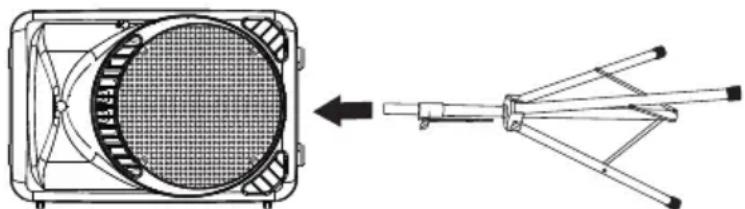

MONTAGE DU HAUT-PARLEUR SUR LE TRÉPIED

Important : Pour des raisons de sécurité, le montage du PA 1500 doit être effectué par 2 personnes

1. Posez le PA 1500 sur le côté. Glissez le trédied dans le trou inférieur rond jusqu'à la butée.
2. Serrez l'écrou-raccord du PA 1500 afin de bloquer le tube du trépied.
3. Reglez la hauteur du trépied. Sécurisez-le contre tout déplacement à l'aide du « Splint »
4. Levez doucement le PA 1500 avec le trépied en position droite.

CHARACTERISTIQUES TECHNIQUES

Connectivé du téléphone

Bluetooth® 3.0

Fréquence de fonctionnement

Équipment : 380mm/15" woofer, 38mm/1.5" tweeter

Microphone sans fil VHF

Type de modulation: FM

Bande passante: VHF 212.6 MHz

Réponse en fréquence: 80 - 18000 Hz (+/- 3 dB), SNR: > 80 dB

Alimentation batterie: 2 × 1.5V (2 x AA battery)

Consummationelectrique 120mA(+ / - 20mA)

Récepteur sans fil VHF

Type de modulation: FM

Bande passante: VHF 212.6 MHz

Sensibilité: -95 dB, S/N > 40 dB

Suppression du canal voisin : > 80 dB

Divers

Puisance de sortie totale 250 watts / 1000 watts peak power

Connexions entrées USB, version 1.1 (5V/500mA), lecture MP3

Lecteur de cartes SD pour la lecture de fichiers MP3

2 entrées de microphone, connecteur 6,3 mm

Entrée AUX / sortie AUX (RCA)

Tension secteur: 115V AC/60 Hz

230V AC/50 Hz

adaptateur secteur linéaire intégré

Consommation electrique 200 W max.

Affichage/Paramètres Afficheur 4 segments (couleur : (color: bleu)

5x equalizer

Poids: Haut-parleur: 21.5 kg

Trépied: 2.3 kg

Microphone: 0.2kg

Dimensions (LxHxp): Haut-parleur: 500 × 709 × 419 ~mm

Trépied: 1400 × 800 × 700 ~mm

Microphone: 240 × 50 × 50 ~mm

Accessories: Telecommande y compris les batteries (1 x CR2025)

Microphone sans fil (2 x AA batteries non inclus)

Support trépied pour haut-parleur

3 m cable secteur fourni

Mode d'Emploi

Sous toutes réserves de modifications techniques.
