PA 1500 - Lautsprecher MAC AUDIO - Kostenlose Bedienungsanleitung

Produkttyp	Verstärkter Lautsprecher mit MP3-Player, Bluetooth und drahtlosem Mikrofon
Marke	MAC AUDIO
Modell	PA 1500
Ausgangsleistung	250 Watt RMS / 1000 Watt Spitze
Lautsprecher	380 mm (15") Woofer, 38 mm (1.5") Tweeter
Frequenzgang	80 - 18000 Hz (+/- 3 dB)
Signal-Rausch-Verhältnis	> 80 dB
Stromversorgung	115V AC/60Hz oder 230V AC/50Hz (Wahlschalter)
Leistungsaufnahme	200 W max
Konnektivität	Bluetooth 3.0, USB 1.1, SD-Kartenleser, 2 Mikrofoneingänge (XLR/Klinke 6,3 mm), AUX-Eingang/-Ausgang (Cinch)
Abmessungen (H × B × T)	Lautsprecher: 709 × 500 × 419 mm
Gewicht	Lautsprecher: 21,5 kg; Stativ: 2,3 kg; Mikrofon: 0,2 kg
Mitgeliefertes Zubehör	Fernbedienung (Batterie CR2025 enthalten), drahtloses VHF-Mikrofon (AA-Batterien nicht enthalten), Stativ, Netzkabel 3 m, Bedienungsanleitung
Hauptfunktionen	MP3-Wiedergabe (USB/SD), Bluetooth, 5-Band-Equalizer, Höhen-/Tiefenregelung, Master-Lautstärke, Mikrofonlautstärke, Wiederholung/Zufallswiedergabe
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen; keine chemischen Lösungsmittel verwenden
Sicherheit	Integrierte Sicherung, Belüftung erforderlich (Mindestabstand 10 cm), nicht Wasser oder Hitze aussetzen, bei Gewitter Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Ausschließlich Originalteile verwenden; Reparaturen nur durch qualifiziertes Personal durchführen lassen

Häufig gestellte Fragen - PA 1500 MAC AUDIO

Wie schalte ich das PA 1500 Gerät ein?

Verwenden Sie den POWER ON/OFF-Schalter auf der Rückseite (Markierung 1). Die POWER-LED (Markierung 28) leuchtet auf, wenn das Gerät eingeschaltet ist.

Wie schließe ich ein Mikrofon an?

Stecken Sie den Mikrofonstecker in einen XLR- oder 6,3-mm-Klinkeneingang (Markierungen 16, 17 für Mikrofon 1; 19, 20 für Mikrofon 2). Stellen Sie die entsprechende Lautstärke mit den Reglern MIC 1 VOL (Markierung 15) oder MIC 2 VOL (Markierung 18) ein.

Wie kopple ich ein Telefon über Bluetooth?

Drücken Sie mehrmals MODE (Markierung 9 oder 37), bis Bluetooth ausgewählt ist. Suchen Sie auf Ihrem Telefon nach Geräten und wählen Sie 'MAC AUDIO PA 1500'. Wenn ein Passwort verlangt wird, geben Sie '0000' ein.

Was tun, wenn die LIMIT-LED leuchtet?

Die LIMIT-LED (Markierung 29) zeigt akustische Übersteuerung an. Reduzieren Sie die Master-Lautstärke (Markierung 25), die Höhen (Markierung 26) oder die Tiefen (Markierung 27), bis die LED erlischt.

Wie stelle ich die Lautstärke des drahtlosen Mikrofons ein?

Verwenden Sie den WIRELESS VOL-Regler (Markierung 13) auf der Rückseite des Geräts, um die Lautstärke der Stimme des drahtlosen Mikrofons anzupassen.

Kann das Gerät mit 115 V betrieben werden?

Ja, das Gerät ist mit einem Netzspannungswahlschalter (Markierung 2) ausgestattet. Standardmäßig auf 230 V für Europa eingestellt, können Sie auf 115 V umschalten. Achtung: Nicht an 230 V anschließen, wenn auf 115 V eingestellt, da dies den Verstärker beschädigen würde.

Wie installiere ich den Lautsprecher auf dem Stativ?

Legen Sie den PA 1500 auf die Seite, schieben Sie das Stativ bis zum Anschlag in die untere Öffnung und ziehen Sie die Überwurfmutter fest. Stellen Sie die Höhe ein und sichern Sie mit dem Splint. Heben Sie die Einheit vorsichtig an. Die Montage sollte von zwei Personen durchgeführt werden.

Was tun bei einer Fehlfunktion?

Überprüfen Sie zunächst, ob alle Anweisungen in der Bedienungsanleitung beachtet werden. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Netz und überlassen Sie die Reparatur einem Fachmann. Öffnen Sie das Gerät niemals selbst.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch. Keine chemischen Lösungsmittel oder Reinigungsmittel verwenden, die die Oberfläche beschädigen könnten.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Gemäß der EU-Richtlinie 2012/19/EU entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer örtlichen Sammelstelle für gebrauchte Elektro- und Elektronikgeräte. Batterien müssen entfernt und getrennt entsorgt werden.

BEDIENUNGSANLEITUNG PA 1500 MAC AUDIO

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für das Mac Audio PA 1500 entschieden haben.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme des PA 1500 genau durch.

SICHERHEITSHINWEISE

-itte die Bedienungsanleitung vor Inbetriebnahme sorgfaltig durchlen und aufbewahren.
- Dieses Gerät ist ausschließlich geeignet für den Betrieb mit 230V/50Hz oder 115V/60Hz Wechselspannung.
- Betreiben Sie das Gerät nur bei einer Umgebungs-/Raumtemperatur von 10^ bis 40^ .
- Sorgen Sie eine für ausreichende Belüftung des Gerätes. Ein Mindestabstand von 10 cm zu Gegenständen seitlich, nach hinten und oben sollen nicht untersritten werden.
Die Beluftungslocher durren nicht mit Gegenständen bedeckt werden (z. B. Vorhange, Zeitung), um eine ausreichende Beluftung des Gerätes zu gewährleisten.itte keine Hitzequellen, wie Radiatoren, Öfen, offene Flammen oder andere Geräte, die Hitze erzeugen, in die Nähe des Gerätes stellen.
- Das Gerät und die Fernbedienung)dürfen weder Tropf- oder Spritzwasser noch Wasser oder hoher Luftfeuchtigkeit ausgesetzt werden.
- Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät.
- Ebenfallsarf das Gerät nicht zum Abstellen von Vasen oder anderen mit Feuchtigkeit gefüllten Behältern benutzt werden.
- Bei Kontakt mit Feuchtigkeit oder Flüssigkeiten(sofort den Netzsteckerziehen.
- Reinigen Sie das Gerät nur mit einem trockenen Tuch.
- Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden können.
- Offnen Sie niemals das Gerät.
- Das Netzkabel muss immer betriebsbereit sein und sollte nur so verlegt sein, dass niemand auf das Netzkabel treten kann. Aucharf es nicht durch Gegenstände eingeklemmt sein, die das Kabel beschädigen konnen. Bei Verwendung von Steckern und Mehrfachsteckdosen ist darauf zu achten, dass das Kabel an der Stelle, wo es aus der Steckdose kommt, nicht geknicht wird.
- Netzkabel nicht mit feuchten Händen anschließen oder entfernen.
- Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.
- Es besteht Explosionsgesefahr, wenn die Batterie falsch eingesetzt wird. Ersetzen Sie die Batterie nur durch den selbst oder gleichwertigen Typ.
- Batterien und Akkus dürfen nicht großer Hitze ausgesetzt werden, wie z. B. Sonnenschein, Feuer o. ä.
- Überlassen Sie Wartungs- und Reparaturarbeiten immer qualifiziertem Fachpersonal.
- Wird das Gerät langere Zeit nicht benutzt, sollte der Netzstecker gezogen werden.
- Bei Gewitteritte den Netzsteckerziehen.

SCHÄDEN, DIE VOM FACHMANN BEHOBEN WERDEN MÜSSEN:

Bei den folgenden Schäden sollen das Gerät sofort vom Netz getrennt werden und ein Fachmann mit der Reparatur beauftragt werden:

• Beschädigungen des Netzkabels oder der Netzstecker. Ein beschädigtes Kabelarf nicht repariert, sondern muss komplett ausgetauscht werden.

• Wenn Feuchtigkeit oder Wasser in das Gerät gelangt ist oder Gegenstände in das Gerät gefallen sind.

• Wenn das Gerät heruntergefallen ist und das Gehäuse beschädigt ist.
• Wenn das Gerät nicht richtig Funktioniert, obwohl man alle Hinweise in der Bedienungsanleitung beacht hat.

Es dürfen nur nachträgliche Änderungen vorgenommen werden, die vom Hersteller genehmigt sind.

Es durrenf zur Reparatur nur Originalersatzteile verwendet werden.

Nach einer Reparatur sollte das Gerät auf Sicherheit überprüft werden, um eine ordnungsgemäße und sichere Funktion saferzustellen.

Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursichen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefugten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

NICTOTFFNEN!GEFAHR DES ELEKTRISCHEN SCHLAGES!

Um die Gefahr von Feuer oder eines elektrischen Schlages zu verringgen, damit das Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.

C E

KONFORMITÄTSERKLÄRUNG

Hiermit erklart die Firma Magnat Audio-Produkte GmbH, dass sich das Gerät PA 1500 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserkläragn finden Sie unter www.mac-audio.de im Downloadbereich des Gerätes.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Gerät ist nur für die Verwendung im Haus konzipiert.

ENTSORGUNGSHINWEISE

Gemäß der europäischen Richtlinie 2012/19/EU mussen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden.itte beachten Sie die lokalen Vorschriften und entsorgen Sie ihre Altgeräte nicht mit dem normalen Hausmull.

BATTERIE-ENTSORGUNG

Alt-Batterien sind Sondermull und müssen gemäß den aktuellen Vorschriften entsorgt werden.

RÜCKSEITE DES GERÄTES

1 POWER ON/OFF: Schaltet das Gerä ein bzw. aus.
2 Netzspannungswahlschalter: Der Netzspannungswahlschalter ist ab Werk auf 230 V für die Verwendung im europäischen Raum eingestellt. Sehr wichtig: wird das Gerät in 115-V-Stellung an das 230-V-Netz angeschlossen, führt dies zwangsläufig zur Zerstörung des eingebauten Verständerkers.
3 AC INPUT: Schlieben Sie hier das mitgelieferte Netzanschlusskabel an.
4 FUSE: Eingebaute Geräte-Sicherung.

MP3-PLAYER UND FUNKMIKROFON

5 Display: Anzeige der gerade gewählten Funktion bzw. bei MP3-Wiedergabe Anzeige der aktuellen Wiedergabezeit.
6 USB-Eingang: Zum Anschluss von USB-Speichermedien.
7 SD-Karten-Eingang
8 Fernbedienungsempfänger
9 MODE: Durch mehrmaliges Betätigen der MODE-Taste kann durch die verschiedene Quellen in der folgenden Reihenfolge durchgeschaltet werden: USB, SD-Karte und Bluetooth. Suchen Sie mit ihrem Telefon oder Tablet nach neuen Bluetooth-Quellen. Sie werden dann das MAC AUDIO PA 1500 finden. Verbinden Sie dann Ihr Gerät mit dem MAC AUDIO PA 1500. Wenn nach einem Password gefragt wird, benutzen Sie „0000".

10

MP3-Wiedergabe:

Kurzer Druck: Springt zum vorgen/nachsten Titel.

Langer Druck: Verringert/erhöht die Lautstärke (VOL 0-31 max).

Bluetooth-Betrieb:

Bei Bluetooth-Betrieb kann der vorherige oder{nachste Titel angewählt werden.

11 REPEAT:

USB/SD-Betrieb:

Startet die Wiedergabewiederholung: Ordner / Wiederholung 1 Titel / zufällige

Titelwiedergabe / Wiederholung aller Titel.

12 PLAY/PAUSE: Startet bzw. unterbricht die Wiedergabe.
13 WIRELESS VOL (Mikrofon-Lautstärkeregler): Stellt die Durchsage-Lautstärke für das kabellose Mikrofon ein.
14 RF LED: Die RF LED leuchtet, wenn ein kabelloses Mikrofon verbunden ist.

MASTER-EINSTELLUNGEN

15 MIC 1 VOL: Mikrofon-Lautstärkeregler für Mikrofon 1
16 XLR-Eingang fur Mikrofon 1
17 6,3 mm Klinken-Eingang für Mikrofon 1
18 MIC 2 VOL: Mikrofon-Lautstärkeregler für Mikrofon 2
19 XLR-Eingang fur Mikrofon 2
20 6,3 mm Klinken-Eingang für Mikrofon 2
21 LINE/MP3 Master-Lautstärkereglen
22 LINE-Eingang fur externe Audio-Quellen
23 Audio-Ausgang (fester Pegel)

24 Umschalter zwischen LINE IN und internem BT/MP3-Player
25 Master-Volume des PA 1500
26 Hochton-Regelung
27 Tiefton-Regelung
28 POWER LED: Leuchtet, wenn das Geräteingeschaltet ist.
29 LIMIT LED: leuchtet auf bei einer akustischen Übersteuerung. Reduzieren Sie ggfs. das Master Volume, Treble und Bass, bis die LED nicht mehr aufleuchtet.

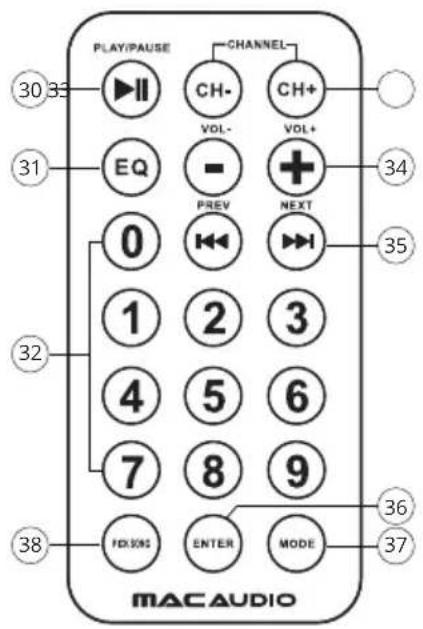

FERNBEDIENUNG

30 RLAY/PAUSE: Startet bzw. unterbricht die Wiedergabe.
31 EQ: Auswahl der voreingestellten Equalizer.
32 0-9 (numerische Tasten):

USB/SD-Betrieb:

Direkteingabe der Titelnummer.

33 CH-/CH+

USB/SD-Betrieb:

Schaltet durch die Ordner durch.

34 Lautstärke -/+: Verringert bzw. erhöht die Lautstärke (VOL 0-31 max).
35

MP3-Wiedergabe:

Kurzer Druck: Springt zum vorgen/nachsten Titel.

Langer Druck: Spult innerhalb des Titel zusück/vor.

Bluetooth-Betrieb:

Bei Bluetooth-Betrieb kann der vorherige oder{nachste Titel angewählt werden.

36 ENTER (Repeat):

USB/SD-Betrieb:

Startet die Wiedergabewiederholung: Ordner / Wiederholung 1 Titel / zufällige Titelwiedergabe / Wiederholung aller Titel.

37 MODE: Durch mehrmaliges Betätigen der MODE-Taste kann durch die verschiedene Quellen in der folgenden Reihenfolge durchgeschaltet werden: USB, SD-Karte und Bluetooth.
38 PICK SONG: Keine Funktion.

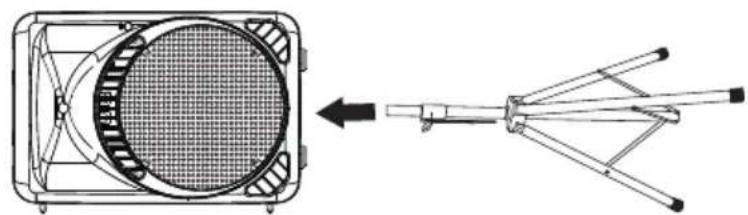

MONTAGE DES LAUTSPRECHERS AUF DEM STATIV

Wichtig: Die Montage des PA 1500 sollte aus Sicherheitsgründen von 2 Personen durchgeführt werden.

1. Legen Sie den PA 1500 auf die Seite. Schieben Sie das Stativ bis zum Anschlag in die untere runde Öffnung.
2. Drehen Sie die Überwurfmutter des PA 1500 fest, um das Stativrohr zu arretieren.
3. Stellen Sie die Höhe des Stativs ein. Sichern Sie diese mithilfe des „Splints" gegen Verschieben.
4. Zum Aufstellen bringen Sie langsam den PA 1500 mit dem Stativ zusammen in die stehende Position.

TECHNISCHE DATEN

Phone Connectivity

Wireless Bluetooth® 3.0

Betriebsfrequenz

Mikrofon: 212,6 MHz

Bluetooth-Modul: 2402-2480 MHz

Maximale ausgestrahlte Leistung gemäß EN 62311/EN 62479

Mikrofon: 0,49 dBm

Bluetooth-Modul: 0,12 dBm

Lautsprecher

Bestückung: 380 mm/15" Tieftöner, 38 mm/1.5" Hochtöner

VHF Funk-Mikrofon

Modulationsart: FM

Frequenz: VHF 212,6 MHz

Frequenzgang: 80 - 18000 Hz (+/-3 dB), SNR: > 80 dB

Batterieversorgung: 2 × 1,5V (2 x AA-Batterien)

Stromaufnahme: 120mA(+/-20mA)

VHF Funk-Empfänger

Modulationsart: FM

Frequenz: VHF 212,6 MHz

Empfindlichkeit: -95 dB, S/N > 40 dB

Nachbarkanal-Unterdrückung: >80 dB

Sonstiges

Gesamt-Ausgangsleistung 250 Watt / 1000 Watt Peak Power

Anschlusse USB-Eingang, Version 1.1 (5V/500mA), MP3-Wiedergabe

SD-Karten-Eingang, MP3-Wiedergabe

2 Mikrofoneingange, 6,3 mm

AUX-Eingang/AUX-Ausgang (Cinch)

Netzspannung 115 V AC / 60 Hz

230 V AC /50 Hz

eingebautes Linear-Netzteil

Stromaufnahme 200 W max.

Anzeige/Einstellungen Display mit 4stelliger Anzeige (Farbe: blau)

5fach Equalizer

Gewicht Lautsprecher: 21,5 kg

Stativ: 2,3 kg

Mikrofon: 0,2 kg

Abmessungen (BxHxT) Laufsprecher: 500 × 709 × 419 ~mm

Stativ: 1400 × 800 × 700 ~mm

Mikrofon: 240 × 50 × 50 ~mm

Zubehör: Fernbedienung inkl. Batterie (1 x CR2025)

Kabelloses Mikrofon (2 x AA-Batterien nicht enthalten)

Stativ-Lautsprecher-Halterung

3 m Netzanschlusskabel

Bedienungsanleitung

Technische Änderungen vorbehalten.

Dear customer,

D Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines MAC-AUDIO-Produktes geworden. Wir gewährren Ihnen für diese Produkt 2 Jahre Gewährleistung.

Unsere Produkte werden während des gesamten Fertigungsvorgangeslaufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Gewährleistungszeit beginnnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Wahlend der Gewährleistungszeit beseitigen wir etwaige Mängel, die nachweislich auf Materialoder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen.
3. Am Produkt dürfen keine unsachgemäß Eugriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Gewährleistung wenden Sie sichitte zunachst an ihren Fachhandler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass · das Produkt in einwandfreier Originalverpackung verschickt wird, · die Kaufquittung beigeufigt ist.
5. Von der Gewährleistung ausgenommen sind: • Leuchtmittel • Verschleibeile • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrem Handler recklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entwickelten sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
6. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis. - Batterien und Akkus.
