BEDIENUNGSANLEITUNG MMC 800 MAC AUDIO

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für das Mac Audio MMC 800 entschieden haben.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme des MMC 800 genau durch.

SICHERHEITSHINWEISE

• Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen und aufbewahren.
• Dieses Gerät ist ausschließlich geeignet für den Betrieb mit 100 - 240 V / 50/60 Hz Wechselspannung.
• Betreiben Sie das Gerät nur bei einer Umgebungs-/Raumtemperatur von 10°C bis 40°C.
• Sorgen Sie eine für ausreichende Belüftung des Gerätes. Ein Mindestabstand von 10 cm zu Gegenständen seitlich, nach hinten und oben sollte nicht unterschritten werden.
• Die Belüftungslöcher dürfen nicht mit Gegenständen bedeckt werden (z. B. Vorhänge, Zeitung), um eine ausreichende Belüftung des Gerätes zu gewährleisten. Bitte keine Hitzequellen, wie Radiatoren, Öfen, offene Flammen oder andere Geräte, die Hitze erzeugen, in die Nähe des Gerätes stellen.
• Das Gerät und die Fernbedienung dürfen weder Tropf- oder Spritzwasser noch Wasser oder hoher Luftfeuchtigkeit ausgesetzt werden.
• Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät.
• Ebenfalls darf das Gerät nicht zum Abstellen von Vasen oder anderen mit Feuchtigkeit gefüllten Behältern benutzt werden.
• Bei Kontakt mit Feuchtigkeit oder Flüssigkeiten sofort den Netzstecker ziehen.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden könnte.
• Öffnen Sie niemals das Gerät.
• Das Netzkabel muss immer betriebsbereit sein und sollte nur so verlegt sein, dass niemand auf das Netzkabel treten kann. Auch darf es nicht durch Gegenstände eingeklemmt sein, die das Kabel beschädigen können. Bei Verwendung von Steckern und Mehrfachsteckdosen ist darauf zu achten, dass das Kabel an der Stelle, wo es aus der Steckdose kommt, nicht geknickt wird.
• Netzkabel nicht mit feuchten Händen anschließen oder entfernen.
• Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.
• Es besteht Explosionsgefahr, wenn die Batterie falsch eingesetzt wird. Ersetzen Sie die Batterie nur durch den selben oder gleichwertigen Typ.
• Batterien und Akkus dürfen nicht großer Hitze ausgesetzt werden, wie z. B. Sonnenschein, Feuer o. ä.
• Überlassen Sie Wartungs- und Reparaturarbeiten immer qualifiziertem Fachpersonal.
• Wird das Gerät längere Zeit nicht benutzt, sollte der Netzstecker gezogen werden.
• Bei Gewitter bitte den Netzstecker ziehen.

SCHÄDEN, DIE VOM FACHMANN BEHOBEN WERDEN MÜSSEN:

Bei den folgenden Schäden sollte das Gerät sofort vom Netz getrennt werden und ein Fachmann mit der Reparatur beauftragt werden:

• Beschädigungen des Netzkabels oder der Netzstecker. Ein beschädigtes Kabel darf nicht repariert, sondern muss komplett ausgetauscht werden.

• Wenn Feuchtigkeit oder Wasser in das Gerät gelangt ist oder Gegenstände in das Gerät gefallen sind.

• Wenn das Gerät heruntergefallen ist und das Gehäuse beschädigt ist.

• Wenn das Gerät nicht richtig funktioniert, obwohl man alle Hinweise in der Bedienungsanleitung beachtet hat.

Es dürfen nur nachträgliche Änderungen vorgenommen werden, die vom Hersteller genehmigt sind.

Es dürfen zur Reparatur nur Originalersatzteile verwendet werden.

Nach einer Reparatur sollte das Gerät auf Sicherheit überprüft werden, um eine ordnungsgemäße und sichere Funktion sicherzustellen.

Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

NICHT ÖFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES!

Um die Gefahr von Feuer oder eines elektrischen Schlages zu verringern, darf das Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.

Dieses Zeichen macht den Benutzer des Geräts darauf aufmerksam, dass innerhalb des Gerätes ein Laserstrahl der Klasse 1 arbeitet, der außerhalb des Gerätes keinerlei gefährliche Strahlung verursachen kann.

CE

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Firma Magnat Audio-Produkte GmbH, dass sich das Gerät MMC 800 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung finden Sie unter www.mac-audio.de im Downloadbereich des Gerätes.

ENTSORGUNGSHINWEISE

Gemäß der europäischen Richtlinie 2012/19/EU müssen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden. Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll.

BATTERIE-ENTSORGUNG

Alt-Batterien sind Sondermüll und müssen gemäß den aktuellen Vorschriften entsorgt werden.

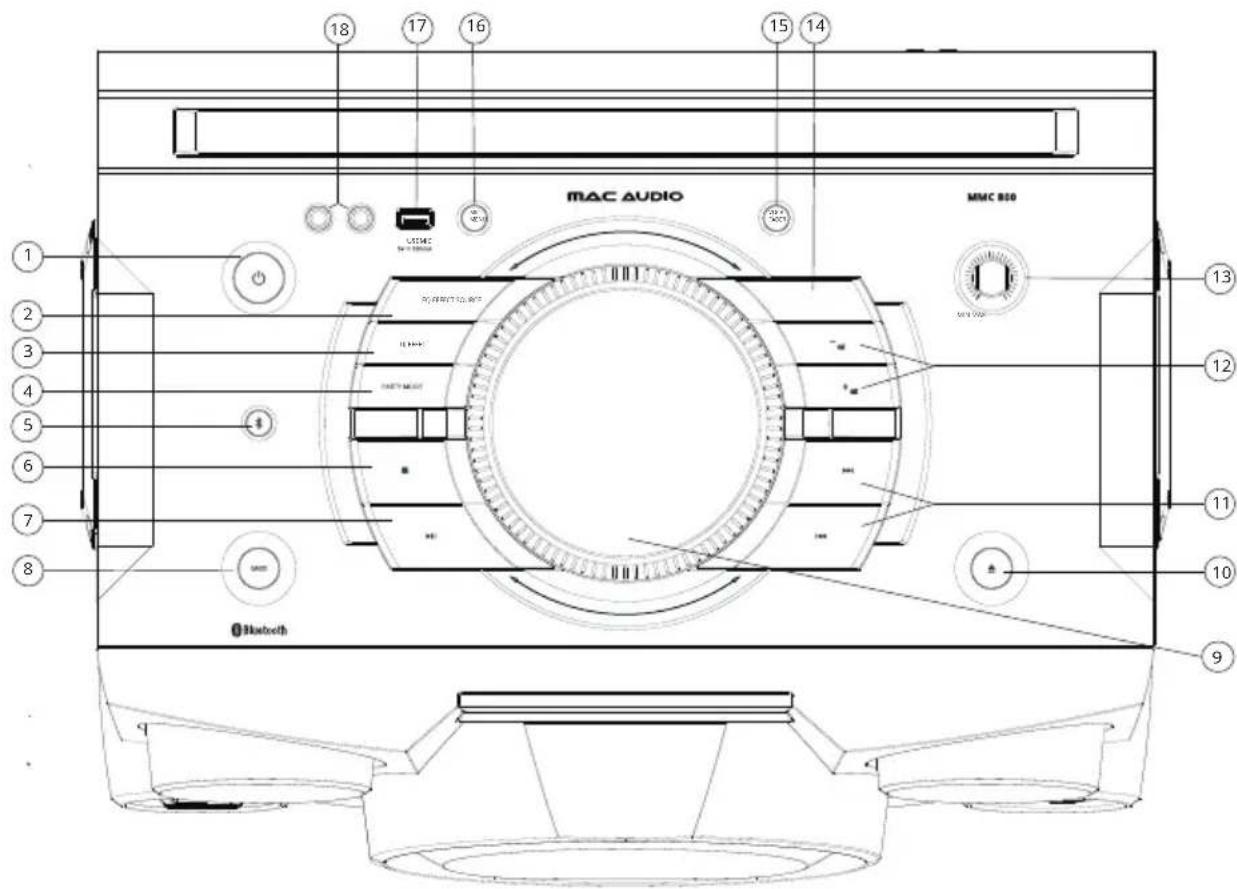

MAC AUDIO MMC BDD 18 17 16 15 14 1 2 3 4 5 6 7 8 13 12 11 10 9 0 Bluetooth

1 ON/STBY: Schaltet das Gerät ein, wenn es sich im Standby-Modus befindet. Umgekehrt kann das Gerät vom Power-Betrieb auf Standby geschaltet werden.

2 Voreingestellte Equalizer: Auswahl der voreingestellten Equalizer (Flat, Rock, Jazz, Classic und Pop).

3 DJ: Die DJ Funktion ist nur verfügbar solange kein Mikrofon angeschlossen ist! Der DJ Betrieb kann über den Schalter Ein- Ausgeschaltet werden. Der DJ Modus ist einstellbar zwischen -12 bis +12 und verzögert bzw. verschnellert die Musik Widergabe. Die Einstellung erfolgt mittels des Lautstärkereglers (9).

4 Party Modus: Die Party Funktion schaltet den rückwärtigen Cinch Ausgang Ein/ Aus. Der rückwärtige Cinch Ausgang verfügt über einen festen Ausgangspegel von 1,5 Vrms. Dieser kann z.B. mit einem AUX Eingang eines Receivers verbunden werden und dann kann dieser das gleiche Audiosignal widergeben wie der MMC 800.

5 BT: Mittels der Taste am Grundgerät lässt sich die Bluetooth Quelle direkt anwählen.

6 Stopp-Taste:

FM-Betrieb: Automatische Stationsspeicher-Belegung und Suche.

CD-Betrieb:

Einmaliger Druck: Stoppt die CD-Wiedergabe.

USB-Betrieb:

Einmaliger Druck: Stoppt die USB-Wiedergabe.

Bluetooth-Betrieb:

Entkoppelt ein gekoppeltes Telefon.

Suchen Sie mit Ihrem Telefon oder Tablet nach neuen Bluetooth-Quellen. Sie werden dann das MAC AUDIO MMC 800 finden. Verbinden Sie dann Ihr Gerät mit dem MAC AUDIO MMC 800. Wenn nach einem Passwort gefragt wird, benutzen Sie „0000“.

7 PLAY/PAUSE:

Bei CD/MP3/BT-Wiedergabe über USB kann die Wiedergabe gestartet oder pausiert werden.

11 /

8 Bass: Bei Betätigung der Bass-Taste wird die Lautstärke stark angehoben inkl. Loudness-Funktion. (Bei angeschlossenem Mikrofon ist die Bass Funktion nicht verfügbar!).
9 Lautstärkeregler: Stellt die Lautstärke ein. Die Lautstärke wird dabei im Display (19) angezeigt (VOL 00 – VOL 40/max.).
10 EJECT: Öffnet oder schließt die CD Schublade.

Bei MP3-Wiedergabe kann der vorherige oder nächste Titel angewählt werden durch einen kurzen Druck. Bei längerem Drücken wird innerhalb des Titels vor- oder zurückgespult.

Bei Radio-Betrieb kann durch die gespeicherten Radiosender durchgeschaltet werden.

Bei Bluetooth-Betrieb kann der vorherige oder nächste Titel angewählt werden.

12 +/- und Ordner +/-:

Radiobetrieb:

Kurzer Druck:

UKW-Radioempfang kann die Empfangsfrequenz schrittweise manuell verringert oder erhöht werden.

Langer Druck:

Sender Suchlauf Richtung niedrigere oder höhere Frequenzen starten.

CD/USB-Betrieb:

Es können übergeordnete oder untergeordnete Ordner angewählt werden.

13 Mikrofon Lautstärke: Mittels des Mikrofon-Lautstärkereglers kann die Karaoke- oder Durchsage-Lautstärke für die Mikrofone eingestellt werden. Bedingt durch die hohe Gesamtlautstärke des MMC 800 ist der Mic Lautstärkeregler erst nach halber Lautstärke aktiv!
14 Source: Durch mehrmaliges Betätigen der Source-Taste kann durch die verschiedenen Quellen in der folgenden Reihenfolge durchgeschaltet werden: CD, USB, Bluetooth, AUX und Radio.

15 Vocal Fader: Die Vocal Fader Funktion erlaubt es, den Hoch- Mittelton Bereich der aktuellen Wiedergabe Quelle abzusenken, um die Mikrofon Durchsage Verständlichkeit zu erhöhen.

Hinweis: Die Vocal Fader Funktion ist nur mit angeschlossenem Mikrofon verfügbar!

16 Mic Menu: Das Mikrofon Menü erlaubt die folgenden Einstellungen:

• Echo 0 – 10 (0 kein Echo bis 10 viel Echo Effekt). Einige der weiteren Einstellmöglichkeiten setzen voraus, dass die Echo Funktion aktiviert ist!
• RPT (Repeat) 0 – 10 (keine bis viel Wiederhol Effekt)
• DLY (Delay) Verzögerung einstellbar von 0 – 20 Sekunden.
• REV (Reverb) Der Hall kann von 0 – 10 eingestellt werden.
• TIM (Time Reverb) Der zeitversetzte Hall kann von 0 – 15 Sekunden eingestellt werden.
• FBC (Acoustic Feedback) Die FBC Funktion erlaubt es akustische Rückkopplungen zu reduzieren und lässt sich von 0 - 4 einstellen.

Hinweis: Bei sehr hoher Einstellung der Mikrofon Werte kann ggfs. bei sehr hoher Lautstärke das Ausgangssignal kurzzeitig abgeschaltet werden, um eine Überlastung bzw. Beschädigung des MMC 800 zu vermeiden!

17 Eingangsquelle USB: Es können USB-Speichermedien an das MMC 800 angeschlossen werden für MP3-Musik-Wiedergabe.
18 Mic 1/Mic 2: Für den Karaoke-Betrieb bzw. für Durchsagen können bis zu zwei Mikrofone angeschlossen werden (6,3 mm Klinkenstecker).

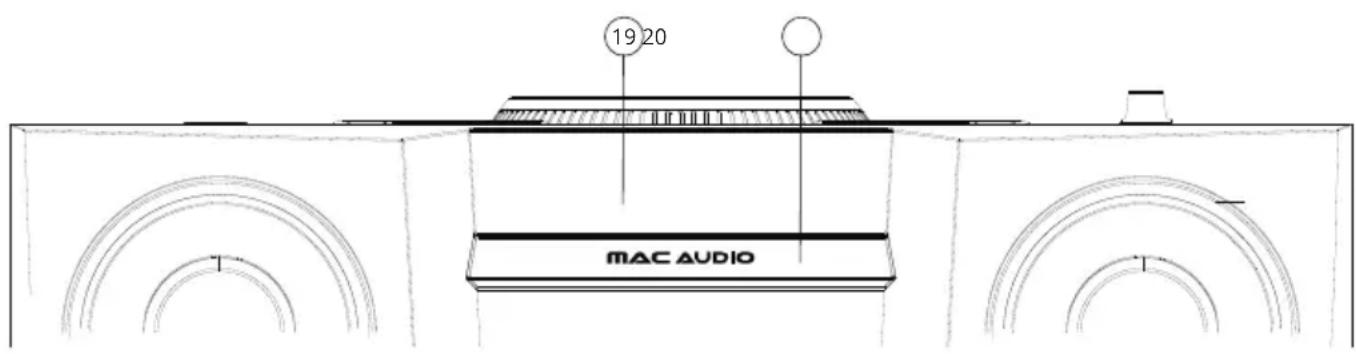

19 20 MAC AUDIO

19 Display:

Anzeige der gerade gewählten Funktion bzw. bei CD/MP3-Wiedergabe Anzeige der aktuellen Wiedergabezeit.

20 CD-SCHUBLADE: Legen Sie die CD mit der Beschriftung nach oben in diese Schublade.

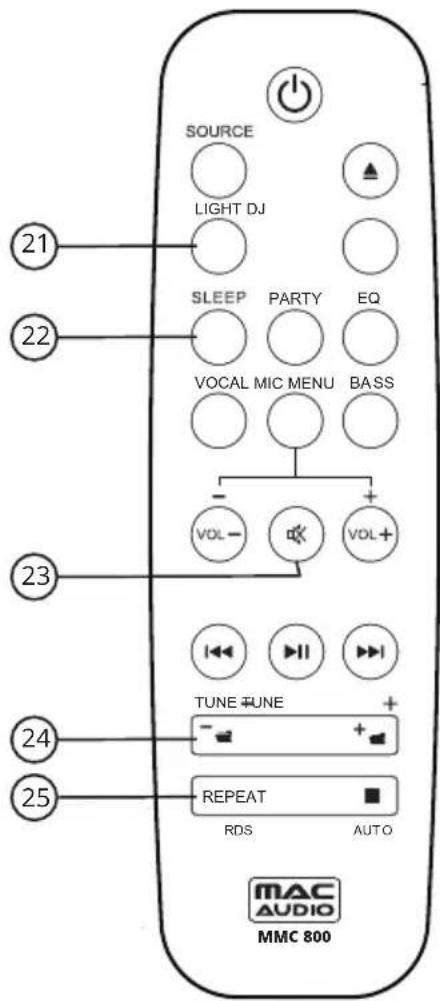

FERNBEDIENUNG

ZUSATZFUNKTIONEN NUR ÜBER FERNBEDIENUNG AUSZUWÄHLEN

SOURCE LIGHT DJ SLEEP PARTY EQ VOCAL MIC MENU BASS - VOL-VOL+ TUNE TUNE + REPEAT RDS AUTO MAC AUDIO MMC 800 21 22 23 24 25

21 LIGHT: Drücken Sie die Light-Taste, um die Lichteffekte auszuwählen.

( Off, 1= langsames durchschalten der verschiedenen Farben, 2 = schnelleres durchschalten,

3 = schnelleres durchschalten mit Blinkeffekt)

22 SLEEP: Ausschaltfunktion zwischen OFF/10/15/30/45/60/90/120 Minuten einstellbar über die

Fernbedienung.

23 MUTE: Schaltet die Tonausgabe über die Lautsprecher ein bzw. aus.

24 Tune - / Tune +:

Radiobetrieb:

Kurzer Druck:

UKW-Radioempfang kann die Empfangsfrequenz schrittweise manuell verringert oder erhöht werden.

Langer Druck:

Sender Suchlauf Richtung niedrigere oder höhere Frequenzen starten.

CD/USB-Betrieb:

Es können übergeordnete oder untergeordnete Ordner angewählt werden.

25 REPEAT/RDS:

FM-Betrieb:

Wechselt zwischen Empfangsfrequenz/Programm Service (Sendername)/PTY (Program Type), Radiotext und CT (Clock Time), sofern der Sender diese Funktionen unterstützt bzw. der Radioempfang ausreichend ist.

CD-Betrieb:

Startet die Wiedergabewiederholung: Wiederholung 1 Titel/Wiederholung alle Titel/zufällige CD-Titel-Wiedergabe/Aus.

USB-Betrieb:

Startet die Wiedergabewiederholung: Wiederholung 1 Titel/Ordner Wiederholung/Wiederholung alle Titel/zufällige USB-Titel-Wiedergabe/Aus.

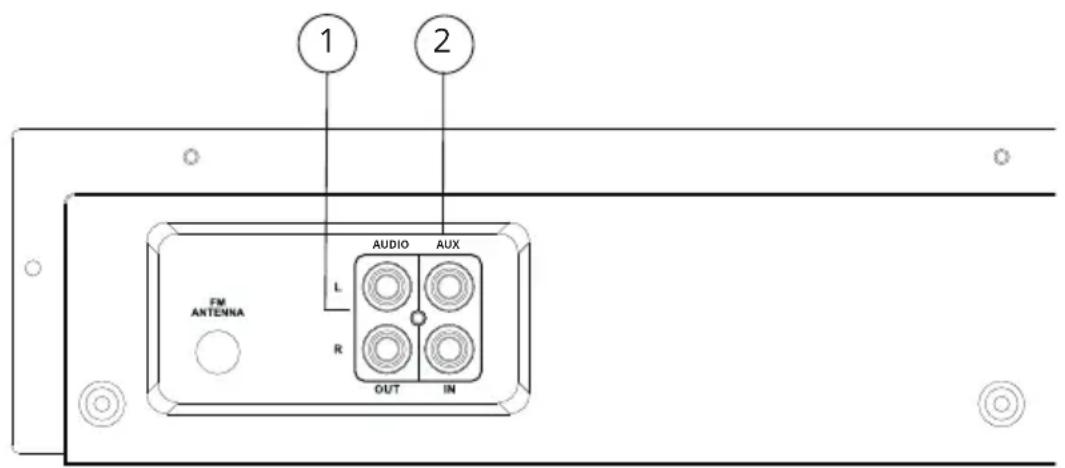

RÜCKSEITE

1 Party Ausgang: Die Party Funktion schaltet den rückwärtigen Audio Cinch Ausgang Ein/ Aus. Der rückwärtige Cinch Ausgang verfügt über einen festen Ausgangspegel von 1,5 Vrms. Dieser kann z.B. mit einem AUX Eingang eines Receivers verbunden werden und dann kann dieser das gleiche Audiosignal widergeben wie der MMC 800.

2 AUX Eingang: für externe Quellen Wiedergabe.

TECHNISCHE DATEN

Phone Connectivity

Wireless Bluetooth® 2.1 mit EDR (Enhanced Data Rate)

Betriebsfrequenz: 2402-2480 MHz

Maximale ausgestrahlte Leistung gemäß EN 62479: 9,34 dBm

CD-Player

Abspielbare Formate: CD/CD-R/CD-RW/MP3

USB

Abspielbare Formate: MP3-Musik

UKW-Tuner

UKW-RDS PLL Tuner (87,5 - 108 MHz)

30 Programm-Speicherplätze

UKW 75-Ohm-Antenneneingang

Lautsprecher

Bestückung: 2 x 50 mm (2") Hochtöner, 200 mm (8") Tieftöner

Sonstiges

Gesamt-Ausgangsleistung 400 Watt

Anschlüsse Top USB-Eingang: Version 1.1 (5V/500mA) für MP3-Wiedergabe

2 x Karaoke-Mikrofon-Eingang: 6,3 mm Klinke

Rear AUX-Eingang (Cinch/RCA)

Audio-Ausgang (Cinch/RCA, fester Pegel 1,5 Vrms)

UKW 75-Ohm-Antenneneingang

Netzspannung 100 - 240 V AC/50 - 60 Hz, eingebautes Linear-Netzteil

Stromaufnahme 120 W

Standby: < 1,0 W

Anzeige/Einstellungen Display mit 5-stelliger Anzeige

5-fach Equalizer

Gewicht 9,3 kg

Abmessungen (BxHxT) 467 x 325 x 368 mm

Technische Änderungen vorbehalten.

Dear customer,

D Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines MAC-AUDIO-Produktes geworden. Wir gewähren Ihnen für dieses Produkt 2 Jahre Gewährleistung.

Unsere Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Gewährleistungszeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Gewährleistungszeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Gewährleistung wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die Kaufquittung beigefügt ist.
5. Von der Gewährleistung ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
6. Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis. • Batterien und Akkus.
