PAR IP 7X10W Quad - Machine à effet BOOMTONEDJ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED PAR IP
Marque	BOOMTONEDJ
Modèle	PAR IP 7X10W Quad
Catégorie	Machine à effet
Indice de protection	IP65 (utilisation en milieu humide ou sous la pluie)
Source lumineuse	7 LEDs RGBW QUAD de 10W chacune
Canaux DMX	4, 6 ou 8 canaux
Alimentation	AC 100-240V, 50/60Hz
Fusible	F3A/250V
Dimensions	215 x 215 x 320 mm
Poids brut	4.6 kg
Température ambiante max	40°C
Connecteurs DMX	XLR 3 broches (entrée/sortie)
Connecteurs d'alimentation	IN/OUT pour repiquage
Modes de fonctionnement	Auto, Son, Maître/Esclave, DMX
Affichage et commandes	Boutons MENU, UP, DOWN, ENTER, témoin de signal
Extinction automatique afficheur	Après 10 secondes d'inactivité
Sauvegarde automatique paramètres	Après 2 secondes
Sécurité	Ne pas regarder directement le faisceau, utiliser une élingue de sécurité
Installation	Par personne qualifiée, hors de portée du public
Entretien	Nettoyage régulier des lentilles avec un chiffon propre et peu de liquide vitre
Réparabilité	Aucune pièce remplaçable par l'utilisateur, contacter le SAV
Importateur	BoomtoneDJ - MSC, 7 avenue du 1er Mai, 91120 Palaiseau, France

FOIRE AUX QUESTIONS - PAR IP 7X10W Quad BOOMTONEDJ

Comment brancher plusieurs projecteurs en DMX ?

Connectez la sortie DMX du contrôleur ou du premier projecteur à l'entrée DMX du suivant à l'aide de câbles XLR 3 broches. Sur le dernier projecteur, placez un bouchon DMX (résistance 120 Ω entre les broches 2 et 3). Ne jamais utiliser de câble en Y.

Que faire si l'appareil ne répond pas aux commandes DMX ?

Vérifiez vos câbles DMX, l'adressage DMX (de 1 à 512) et essayez un autre contrôleur. Assurez-vous que les câbles DMX ne passent pas près de câbles haute tension pouvant créer des interférences.

Comment nettoyer les lentilles du projecteur ?

Débranchez l'appareil. Utilisez un chiffon propre avec très peu de liquide vitre. Essuyez délicatement les lentilles et séchez soigneusement. Un nettoyage régulier est nécessaire pour une luminosité optimale.

Quel est l'indice de protection IP ? Puis-je utiliser l'appareil sous la pluie ?

L'indice est IP65, ce qui permet une utilisation en milieu humide ou sous la pluie. Cependant, l'appareil ne doit pas être immergé.

Comment changer le fusible ?

Débranchez l'appareil. Le fusible est situé dans le connecteur d'alimentation. Remplacez-le par un fusible de type F3A/250V uniquement. Si le problème persiste, contactez un réparateur agréé.

Comment configurer le mode Maître/Esclave ?

Sur le premier projecteur (maître), sélectionnez un mode automatique ou son via le menu. Sur les projecteurs suivants (esclaves), réglez le mode sur SLA (esclave). Les esclaves suivront alors le maître.

Comment régler l'adresse DMX ?

Appuyez sur MENU jusqu'à afficher 'Addr', puis ENTER. Utilisez les touches UP/DOWN pour choisir l'adresse (de 001 à 512), puis ENTER pour valider. Les paramètres sont enregistrés automatiquement après 2 secondes.

Que faire si l'appareil ne réagit pas au son ?

Vérifiez que le mode de fonctionnement est réglé sur Son. Assurez-vous qu'aucun câble DMX n'est branché sur l'entrée DMX. Tapotez doucement sur le microphone pour tester sa réactivité.

Quels sont les modes DMX disponibles ?

Le projecteur peut fonctionner en mode 4, 6 ou 8 canaux. Le mode 4 canaux contrôle le rouge, vert, bleu et blanc. Les modes 6 et 8 canaux offrent des fonctions supplémentaires comme le stroboscope, le fade et les programmes automatiques.

Puis-je réparer l'appareil moi-même ?

Non. Il n'y a aucune pièce remplaçable par l'utilisateur. En cas de dysfonctionnement, débranchez l'appareil et contactez votre revendeur ou un réparateur agréé.

MODE D'EMPLOI PAR IP 7X10W Quad BOOMTONEDJ

1- Instructions de sécurité

Avant d'utiliser votre matériel, nous vous recommendons de dire l'ensemble des instructions de ce manuel.

• Conservez ce manuel pour une future consultation. Si vous revendez cet apparéil, voirlez à transmettre également ce manuel d'utilisation au nouvel acquireur.
• Déballez entièrement l'appareil ainsi que tous ses accessoires. Vérifiez qu'il n'y aaucun dommage et que l'appareil se trouve en parfait état.
  Il est important d'utiliser le cable d'alimentation secteur fourni (cable avec terre).
• Toujours débrancher l'appareil avant une intervention technique ou avant son entretien.
• Température ambiente maximum pour un fonctionnement optimal de l'appareil : 40^ . Ne pas utiliser l'appareil si la température ambiente dépasse cette valeur.
• En cas de problème de fonctionnement, arrêtez immédiatement l'appareil. Ne pas essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et/agréé. Il n'y a aucune piece replacable par l'utilisateur.
• Ne pas brancher cet apparéil sur un bloc de puissance variable type "Dimmer pack"
• Cet apparéil peut être utilisé en milieu humide ou sous la pluie. Il ne peut en revanche pas être immergé.
• Ne pas regarder directement le faisceau lumineux.
• Cet apparéil défafétre Xstow quacdn crochet solide et de dimension ajustate au poids supporté. L' apparéil doit être visse au crochet et serrer convenablement afin d'éviter toute chute due aux vibrations produites par la machine en fonctionnement. L'accroche de l' apparéil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la structure (ou point d'accroche) peut supporter au moins 10X le poids de l' apparéil accroché.
• L'appareil doit être installé par une personne qualifiée et doit être place hors de portée du public.

2-Présentation du PAR IP 18 RGB 3

Ce projecteur BoomtoneDJ PAR IP 7x10W Quad est un PAR à LED pouvant être utilisé en milieu humide ou sous la pluie grâce à son indice de protection IP65.

Boutons :

1. MENU Pour acceder aux fonctions. Permet également de revenir en arrêté dans la navigation.
2. UP Navigation dans les menus vers le haut (ou en avant)
3. DOWN Navigation dans les menus vers le bas
4. ENTER Pour la validation et accès au menu
5. Témoin lumineux de présence de signal

Note:

(1) Siaucun bouton n'est utilisé, l'afficheur s'eteindra automatiquement après 10 secondes. Appuyez sur n'importe quel bouton pour le reactiver.
(2) Les paramètres sélectionnés sont automatiquement enregistrés après 2 secondes.

6. Connecteur d'alimentation "IN"

1. Connecteur d'alimentation "OUT" pour le repiquage d'un autre PAR IP.
2. DMX input : Pour la connexion du cable DMX d'arrivée (type XLR 3 broches).
3. DMX output: Pour la connexion du cable DMX de sortie vers un autre apparéil DMX (type XLR 3 broches).

3- Caractéristiques techniques

• Alimentation : AC100-240V 50/60Hz
  Fusible: F3A/250V
  Source lumineuse: 7 x LED de 10W RGBW QUAD
• Canaux DMX: 4, 6, 8 canaux
• Dimensions: L215×W215×H320mm
• Poids brut: 4.6kg

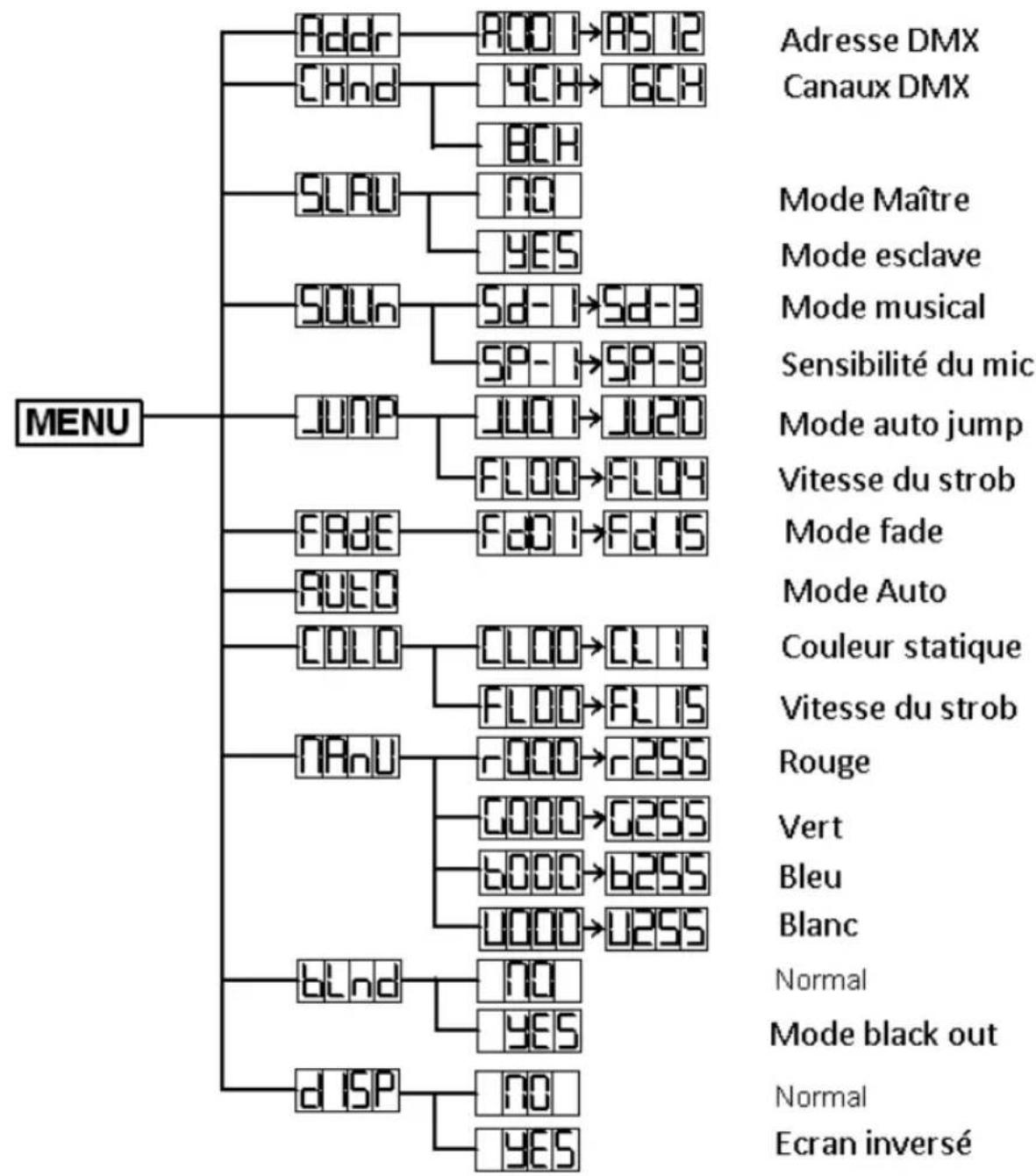

4-Modes de Fonctionnement

Sélection du Mode de fonctionnement

A. Utilisation en mode AUTO ou SON avec fonction Maitre/Esclave.

En MODE Maître /Esclave, le 1er PAR IP commande les suivants. Ce mode est très pratique lorsqu'il vous faut faire une installation rapide avec un résultat immédiat. Les apparêils suivants doivent être sélectionnés en « SLA »

B. Mode DMX

Ce mode permet de contrôleer votre PAR IP avec un contrôleur DMX. Il faut « adresser » chaque apparéil de 1 à 512.

Appuyez sur MENU jusqu'à visualiser « Addr » puis A001, appuyez sur ENTER, puis avec les touches DOWN et UP, sélectionnez l'adresse DMX désirée. Appuyez sur ENTER pour valider cette valeur

Protocole DMX 4 canaux :

Canal	Valeur	Fonction
CH1	0-255	Intensité du rouge
CH2	0-255	Intensité du Vert
CH3	0-255	Intensité du Bleu
CH4	0-255	Intensité du Banc

Protocole DMX 6 canaux :

Canal	Valeur	Fonction
CH1	0-255	Intensité du rouge
CH2	0-255	Intensité du Vert
CH3	0-255	Intensité du Bleu
CH4	0-255	Intensité du Banc
CH5	0-255	Intensité générale
CH6	0-6	Mode dimmer
	7-65	Strobe de lent à rapide
	66-69	Pas de fonction
	70-128	Strob mode pulsation
	129-132	Pas de fonction
	133-191	Mode fade
	192-195	Pas de fonction
	196-255	Mode fade inversé
CH5	0-255	Intensité générale
CH6	0-6	Mode dimmer
	7-65	Strobe de lent à rapide
	66-69	Pas de fonction
	70-128	Strob mode pulsation
	129-132	Pas de fonction
	133-191	Mode fade
	192-195	Pas de fonction
	196-255	Mode fade inversé
CH6(CH8>=60)	0-255	Vitesse du programme auto
CH7(en mode static)	0-255	Sélection d'une couleur statique
CH7(en mode jump)	0-255	Strob de lent à rapide
CH8	0-59	Mode dimmer
	60-119	Mode statique
	120-179	Mode jump
	180-239	Mode fade
	240-245	Mode son 1
	246-251	Mode son 2
	252-255	Mode son 3

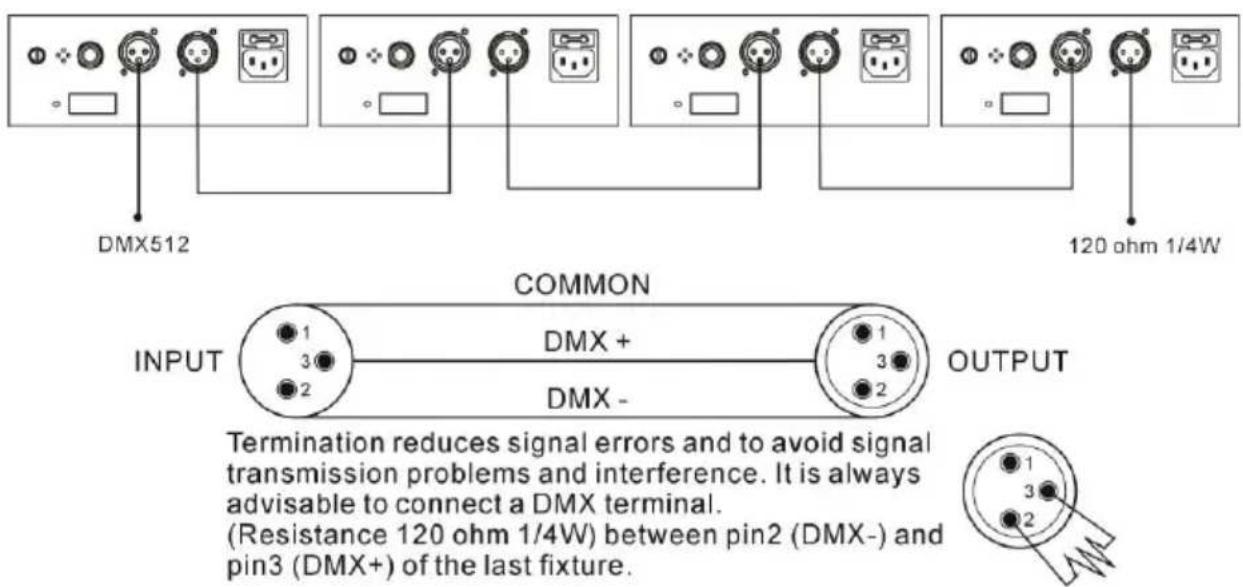

5. Mode DMX (Connexion DMX)

Si vous utilisez un contrôleur équipé d'une sortie DMX en XLR 5 points, vous devez vous procurer un adaptateur XLR 5 points/3 points.
Sur le dernier apparéil de la chaine DMX, il est conseillé d'utiliser un « bouchon DMX ». (Une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+) placée dans un connecteur DMX male).
Connectez " à la chaine" les apparciels les uns après les autres : Sortie DMX vers Entrée DMX de l'appareil suivant. Le cable DMX ne doit JAMAIS être un cable en "Y". La liaison DMX-512 transporte un signal à haute vitesse. Les cables utilisés pour cette liaison doivent être de bonne qualité et en bon état.
- Chaque apparéil doit avoir une adresse DMX bien précise pour qu'il puisse être contrôle par le contrôleur DMX. (Voir tableau ci-dessus).

6- Dépannage

Voici quelques suggestions si vous rencontres des problèmes avec votre apparéil PAR IP.

L'appareil ne fonctionne pas du tout.

Vérifiéz le cordon d'alimentation et le fusible.
Assurez-vous que votre prise soit bien alimentée.

• L'appareil ne répond pas ou pas correctement aux commandes DMX.

。 Vérifiez vos cables DMX

Vérifiez votre adressage DMX
Essayez un autre contrôleur DMX
- Vérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui pourrait creer des interférences.

• Ne réagit pas au son

Vérifiez le mode de fonctionnement besoini
Vérifiez qu'il n'y a pas de cable DMX branché sur DMX IN
- Tapotecz directement sur le microphone pour tester sa réactivité.

7- Entretien

Un nettoyage extérieur de l'appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une luminosité optimum. Si l'appareil est installé dans un environnement poussièreux ou avec de la fumée cet entretien régulier est très important. Il est possible qu'un nettoyage des optiques par l'intérieur soit également nécessaire. Débranchez l'appareil avant toute intervention!

• Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties nettoyées.
