Type de produit	Machine à effet lumineux LED
Marque	BOOMTONEDJ
Modèle	EVO II LED
Dimensions (L × P × H)	350 × 350 × 210 mm
Poids	3.2 kg
Alimentation	AC 100 V – 240 V, 50/60 Hz, 10 W
Fusible	T 3 A
LED	96 × LED 5 mm haute luminosité (48 rouges, 24 vertes, 24 bleues) – durée de vie > 100 000 h
Canaux DMX	3 canaux (CH1 : stroboscope, CH2 : gobos, CH3 : rotation gobo)
Modes de fonctionnement	DMX, automatique maître/esclave (jusqu'à 4 esclaves), automatique musical
Effets	Gobo rotatif par matrice LED, stroboscope vitesse réglable, activation sonore
Température ambiante max	40 °C
Installation	Crochet solide vissé + élingue de sécurité – structure supportant 10× le poids
Entretien	Nettoyage extérieur régulier ; lentilles avec chiffon propre et liquide vitre – débrancher avant
Réparabilité	Aucune pièce réparable par l'utilisateur – contacter un réparateur agréé
Utilisation prévue	Discothèques, clubs, bars, soirées mobiles

FOIRE AUX QUESTIONS - EVO II LED BOOMTONEDJ

Comment adresser l'appareil en mode DMX ?

Appuyez sur MENU jusqu'à afficher A001, validez avec ENTER, puis utilisez UP/DOWN pour choisir l'adresse et maintenez ENTER pour confirmer.

Comment connecter plusieurs EVO II LED en maître/esclave ?

Sur le premier appareil, sélectionnez MASTER MODE puis G-1 (son) ou G-2/G-3 (automatique). Sur les esclaves, choisissez SLAVE MODE et S-1 pour le 2ᵉ, S-2 pour le 3ᵉ, etc. Aucun câble DMX sur l'entrée du maître.

Que faire si l'appareil ne réagit pas au son ?

Vérifiez que le mode sélectionné est bien maître musical (G-1) et qu'aucun câble DMX n'est branché sur DMX IN. Tapotez doucement le microphone pour tester sa sensibilité.

L'appareil ne s'allume pas, que vérifier ?

Contrôlez le câble d'alimentation et le fusible (T 3A). Assurez-vous que la prise secteur est sous tension.

Comment nettoyer les lentilles de l'EVO II LED ?

Débranchez l'appareil. Utilisez un chiffon propre imbibé d'un peu de liquide vitre, nettoyez délicatement puis séchez soigneusement.

Quels sont les canaux DMX et leur fonction ?

CH1 : stroboscope (0-23 fermé, 24-247 vitesse, 248-255 ouvert). CH2 : sélection de gobos (0-127 gobos fixes, 128-255 rotation). CH3 : rotation des gobos (0-119 inverse, 120-127 stop, 128-247 normal, 248-255 stop).

Quelle est la puissance maximale supportée par l'installation ?

La structure d'accroche doit supporter au moins 10 fois le poids de l'appareil, soit environ 32 kg pour un EVO II LED de 3,2 kg.

Peut-on utiliser l'appareil en extérieur ?

Non, l'EVO II LED n'est pas conçu pour une utilisation en milieu humide ou sous la pluie, risque d'électrocution ou d'incendie.

Comment réinitialiser l'appareil ?

Il n'y a pas de réinitialisation dédiée. Vous pouvez éteindre puis rallumer l'appareil. En cas de problème persistant, contactez un réparateur agréé.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI EVO II LED BOOMTONEDJ

1- Instructions de sécurité

WARNING

Avant d'utiliser votre matériel, nous vous recommendons de dire l'ensemble des instructions de ce manuel.

• Conservez ce manuel pour une future consultation. Si vous revendez cet apparéil, voirlez à transmettre également ce manuel d'utilisation au nouvel acquireur.
• Déballez entièrement l'appareil ainsi que tous ses accessoires. Vérifiez qu'il n'y aaucun dommage et que l'appareil se trouve en parfait état.
• Il est important d'utiliser le cable d'alimentation secteur fourni (cable avec terre).
• Toujours débrancher l'appareil avant une intervention technique ou avant son entretien.
• Température ambiente maximum pour un fonctionnement optimal de l'appareil : 40^ . Ne pas utiliser l'appareil si la température ambiente dépasse cette valeur.
• En cas de problème de fonctionnement, arrêtez immédiatement l'appareil. Ne pas essayer de le réparer soit. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. Il n'y a aucune piece replacable par l'utilisateur.
• Ne pas brancher cet apparéil sur un bloc de puissance variable type "Dimmer pack"
• Afin de réduire et d'éviter tout risque d'électrocution ou d'incendie, ne pas utiliser cet apparéil dans un milieu humide ou sous la pluie.
• Ne pas regarder directement le faisceau lumineux.
• Cet apparéil EVO II LED doit être installé avec un crochet solide et de dimension ajustée au poids supporté. L' apparéil doit être visse au crochet et serré convenablement afin d'éviter toute chute due aux vibrations produites par la machine en fonctionnement. L'accroche de l' apparéil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la structure (ou point d'accroche) peut supporter au moins 10X le poids de l' apparéil accrochéé.
• L'appareil doit être installé par une personne qualifiée et doit être place hors de portée du public.

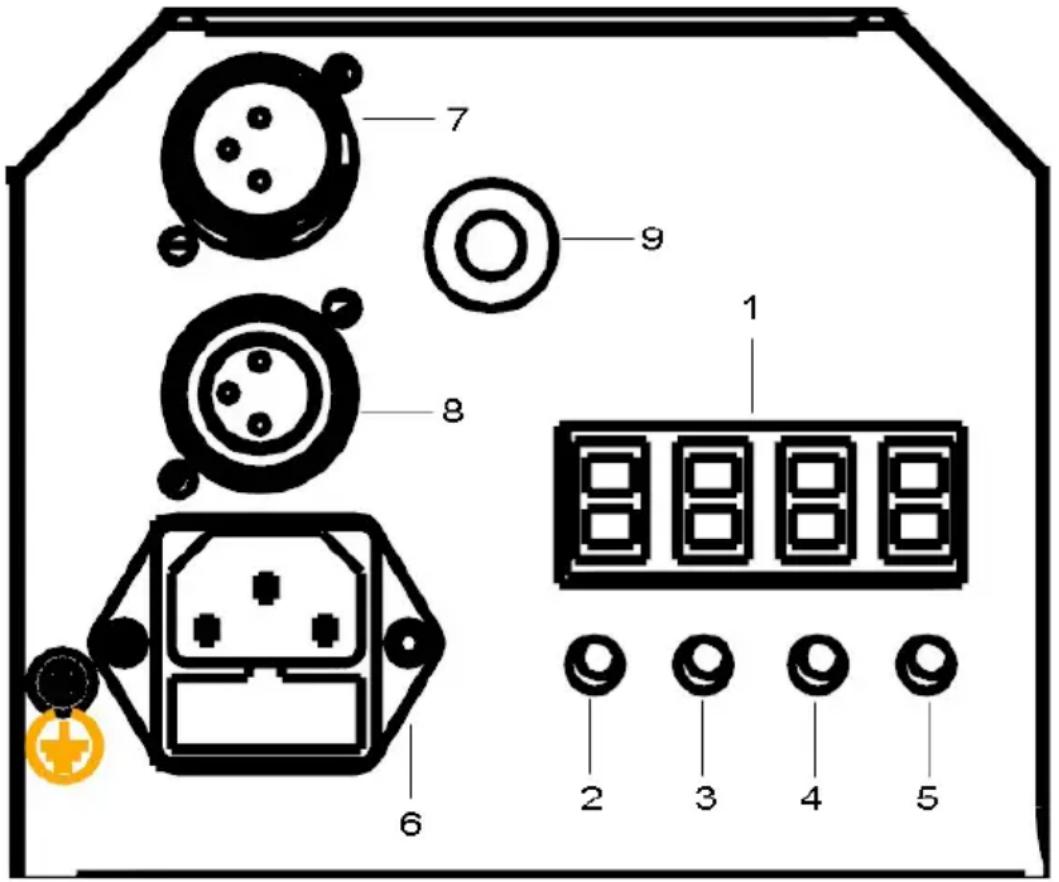

2- Présentation du Evo II Led

1-Ecran: Affiche les informations des menus ainsi que les fonctions selectionnées.

Boutons:

2 MENU	Sélection des fonctions et programmes
3 ENTER	Confirmation de la sélection
4 UP	Navigation vers le haut dans les menus
5 DOWN	Navigation vers le bas dans les menus

6 Connecteur d'alimentation

7 DMX input: Pour la connexion du cable DMX d'arrivée ( type XLR 3 broches).

8 DMX output: Pour la connexion du cable DMX de sortie (vers un autre apparéil DMX).

9 Microphone: Microphone nécessaire à l'activation musicale des programmes.

3- Caractéristiques techniques

96pcs de LED 5mm haute luminosité.
- Effet Gobo rotatif par matrice de LED.
- 3 canaux DMX.
- Effet stroboscopique à vitesse régliable.
- Micro incorpore pour activation sociale des programmes
Mode automatique avec fonction maître/esclave (jusqu'à 4 esclaves)
- 3 types de fonctionnement: DMX, automatique, et automatique musical
- Idéal pour les discothèques, clubs, bars, disco mobiles, etc.
Tension d'alimentation: AC100V~240V 50/60Hz
- Consommation: 10W
- Fusible: T 3A
- LED: 96pcs de LED 5mm haute luminosité (48pcs Rouge ; 24pcs Verte ; 24pcs Bleus ) . LED longue durée (plus de 100000 heures)
- Dimension: 350 × 350 × 210 mm
- Poids: 3.2kgs

4-Fonctions principales

Appuyez sur MENU pour sélectionner l'un des 3 modes de fonctionnement (DMX - Maitre - Esclave). Confirmez cette sélection en appuyant sur ENTER, l'affichage doit clignoter. Utilisezmaintenant les boutons DOWN et UP pour naviguer dans ces modes et selectionner la fonction Appuyez sur MENU pour revenir en arrriere et restez appuyé sur ENTER pour valider votrechoix. L'afficheur s'arrête alors de clignoter.

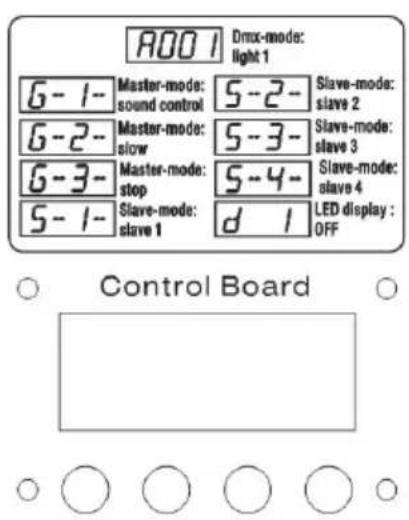

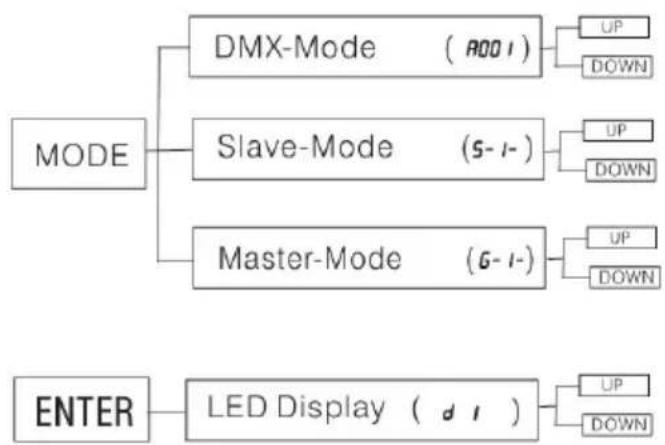

Détail de la navigation :

5. Modes de fonctionnement

2 modes de fonctionnement disponibles :

1. Mode automatique avec fonction Maître/esclave, effets préprogrammés
2. Mode DMX - Contrôle par un contrôleur DMX

Mode automatique avec fonction Maître/Esclave, Effets pré-programmés.

En mode Maitre/Esclave, le premier apparéil EVO II LED commande les suivants. Ce mode est très pratique lorsqu'il vous faut faire une installation rapide avec un résultat immodiat. Sur le 1^er apparéil EVO II LED, entrez dans le mode MASTER MODE, confirmez ce mode en appuyant sur ENTER, puis avec les touches UP et DOWN, Sélectionnez soit G-1 pour des effets commandés par le son, soit G-2 ou G-3 pour des effets automatiques. Restez appuyé sur ENTER jusqu'à ce que l'écran cette de clignoter pour valider cette sélection. Sur le 2eme apparéil EVO II LED Sélectionnez le mode SLAVE MODE, puis S-1. Pour le 3eme apparéEVO II LED, Sélectionnez le mode SLAVE MODE, puis S-2 (= 2eme esclave), et ainsi de suite pour l' apparéil N°3 et l' apparéil N°4. Sur l' apparéil N°1, aucun cable DMX ne doit être branché sur le DMX IN.

Mode DMX

Tout contrôleur DMX universel (avec au moins 3 canaux DMX) peut commander cet apparéil EVO II LED.

Adressage des apparciels EVO II LED:

Appuyez sur la touche MENU jusqu'à obtenir A001 sur l'écran. Appuyez sur la touche ENTER pour valider ce mode DMX. Puis avec les touches UP et DOWN adressez votre apparéil. Une fois l'adresse sélectionnée, validez cette adresse en restant appuyé sur ENTER jusqu'à ce que l'écran s'arrête de clignoter.

Canaux DMX

Canal	Valeur	Fonction
CH1	0-23	Fermé
	24-247	Effet Strobe ( lent vers rapide)
	248-255 Ouvert
CH2	0-7 Gobo 1
	8-15 Gobo 2
	16-23 Gobo 3
	24-41 Gobo 4
	32-39 Gobo 5
	40-47	Gobo 6
	48-55	Gobo 7
	56-63	Gobo 8
	64-71	Gobo 9
	72-79	Gobo 10
	80-87	Gobo 11
	88-95 Gobo 12
	96-103 Gobo 13
	104-111 Gobo 14
	112-119	Gobo 15
	120-127	Gobo 16
CH2	128-143	Rot. Gobo 1
	144-159	Rot. Gobo 2
	160-175	Rot. Gobo 3
	176-191 Rot. Gobo 4
	192-207	Rot. Gobo 5
	208-223 Rot. Gobo 6
	224-239 Rot. Gobo 7
	240-235 Rot. Gobo 8
CH3	0-119	Effet Gobo tournant - Rotation inverse avec vitesse lente vers rapide
	120-127	Stop rotation
	128-247	Effet Gobo tournant - Rotation normale avec vitesse lente vers rapide
	248-255	Stop rotation

Dépannage

Voici quelques suggestions si vous rencontres des problèmes avec votre apparéil EVO II LED.

A. L'appareil ne fonctionne pas du tout.

1. Vérifiez le cordon d'alimentation et le fusible.
2. Assurez-vous que votre prise soit bien alimentée.

B. L'appareil ne répond pas ou pas correctement aux commandes DMX.

1. Vérifiez vos câbles DMX
2. Vérifiez votre adressage DMX (se reporter au paragraphe 5.2)
3. Essayez un autre contrôleur DMX
4. Vérifiez que vos cables DMX ne passent pas à proximité de cables haute tension, ce qui pourrait creer des interférences.

C. Ne réagit pas au son

1) Vérifiez le bon le mode
2) Vérifiez qu'il n'y a pas de cable DMX branché sur DMX IN
3) Tapotecz directement sur le microphone pour tester sa réactivité.

Entretien

Un nettoyage extérieur de l'appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une luminosité optimum. Si l'appareil est installé dans un environnement poussièux ou avec de la fumée cet entretien régulier est très important. Il est possible qu'un nettoyage des optiques par l'intérieur soit également nécessaire. Débranchez l'appareil avant toute intervention!

• Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien secher les partie nettoyées.
