Maxi Spot 30 - Éclairage BOOMTONEDJ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lyre asservie DMX à LED 30W
Marque	BOOMTONEDJ
Modèle	Maxi Spot 30
Source lumineuse	1 LED 30W CREE très haute luminosité
Angle du faisceau	15°
Modes de fonctionnement	Auto, Sound, DMX
Mouvement PAN/TILT	540° / 270°
Roue de couleurs	7 couleurs
Roue de gobos	7 gobos + effets shake et scroll
Dimmer	0-100% linéaire avec stroboscope à vitesse variable
Anneau de LED	Effet supplémentaire
Canaux DMX	10 ou 12 canaux
Tension d'alimentation	AC100V-240V 50/60Hz
Consommation électrique	90W max
Indice de protection	IP20
Dimensions	160 x 150 x 285 mm
Poids net	2.8 kg
Poids brut	3.5 kg
Fusible	T 1A
Température ambiante max	40°C
Entretien	Nettoyage extérieur régulier ; lentilles à nettoyer avec un chiffon propre et peu de liquide vitre
Sécurité	Ne pas regarder le faisceau ; installation par personne qualifiée ; utiliser crochet solide + élingue de sécurité ; structure supportant 10x le poids
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; contacter le revendeur ou un réparateur agréé

FOIRE AUX QUESTIONS - Maxi Spot 30 BOOMTONEDJ

Comment régler l'adresse DMX ?

Appuyez sur MENU, sélectionnez Addr, puis utilisez UP et DOWN pour choisir une adresse entre 1 et 512. Validez avec ENTER.

Comment utiliser le mode Maître/Esclave ?

Par défaut, l'appareil est en mode Maître si aucun câble DMX n'est branché sur l'entrée DMX IN. Pour l'esclave, connectez un câble DMX de la sortie du maître vers l'entrée de l'esclave. Vous pouvez aussi configurer manuellement via le menu SLNd (Mast, SL 1, SL 2).

Comment activer le mode Sound ?

Dans le menu, sélectionnez Soud et réglez sur On. Utilisez SEnS pour ajuster la sensibilité du micro (0-100). Assurez-vous qu'aucun câble DMX n'est branché sur DMX IN.

Que faire si l'appareil ne répond pas aux commandes DMX ?

Vérifiez les câbles DMX (bon état, pas en Y), l'adressage DMX, et que les câbles ne passent pas près de câbles haute tension. Essayez un autre contrôleur DMX.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon propre avec très peu de liquide vitre pour nettoyer l'extérieur et les lentilles. Séchez soigneusement. Un nettoyage intérieur des optiques peut être nécessaire en environnement poussiéreux.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez pas directement le faisceau lumineux. Installez l'appareil hors de portée du public, avec un crochet solide et une élingue de sécurité. La structure doit supporter au moins 10 fois le poids de l'appareil. Ne pas utiliser en milieu humide.

Comment inverser le mouvement Pan ou Tilt ?

Dans le menu, sélectionnez rPan ou rtlLt et réglez sur Yes pour inverser le sens. Validez avec ENTER.

Comment réinitialiser l'appareil ?

Dans le menu, sélectionnez rSET et validez avec ENTER. L'appareil effectuera une réinitialisation (moteurs et effets).

Quels câbles DMX utiliser ?

Utilisez des câbles DMX de bonne qualité avec connecteurs XLR 3 broches. Le dernier appareil de la chaîne doit être terminé par un bouchon DMX (résistance 120Ω entre les broches 2 et 3). Ne jamais utiliser de câble en Y.

Quelle est la différence entre le mode 10 canaux et 12 canaux ?

Le mode 12 canaux ajoute des canaux de réglage fin pour le Pan et le Tilt (canaux 2 et 4), permettant des mouvements plus précis. Les autres fonctions sont identiques.

MODE D'EMPLOI Maxi Spot 30 BOOMTONEDJ

Lyre asservie DMX à LED 30W

30W DMX Moving Head

MODE D'EMPLOI – USER MANUAL

1- Instructions de sécurité

WARNING

Avant d'utiliser votre matériel, nous vous recommandons de lire l'ensemble des instructions de ce manuel.

• Conservez ce manuel pour une future consultation. Si vous revendez cet appareil, veillez à transmettre également ce manuel d'utilisation au nouvel acquéreur.
• Déballez entièrement l'appareil ainsi que tous ses accessoires. Vérifiez qu'il n'y a aucun dommage et que l'appareil se trouve en parfait état.
• Il est important d'utiliser le câble d'alimentation secteur fourni (câble avec terre).
• Toujours débrancher l'appareil avant une intervention technique ou avant son entretien.
• Température ambiante maximum pour un fonctionnement optimal de l'appareil : 40°C. Ne pas utiliser l'appareil si la température ambiante dépasse cette valeur.
• En cas de problème de fonctionnement, arrêtez immédiatement l'appareil. Ne pas essayer de le réparer soi-même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. Il n'y a aucune pièce remplaçable par l'utilisateur.
• Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”
• Afin de réduire et d'éviter tout risque d'électrocution ou d'incendie, ne pas utiliser cet appareil dans un milieu humide ou sous la pluie.
• Ne pas regarder directement le faisceau lumineux.
• Cet appareil doit être installé avec un crochet solide et de dimension adéquate au poids supporté. L'appareil doit être vissé au crochet et serré convenablement afin d'éviter toute chute due aux vibrations produites par la machine en fonctionnement. L'accroche de l'appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la structure (ou point d'accroche) peut supporter au moins 10X le poids de l'appareil accroché.
• L'appareil doit être installé par une personne qualifiée et doit être placé hors de portée du public.

2- Présentation du produit

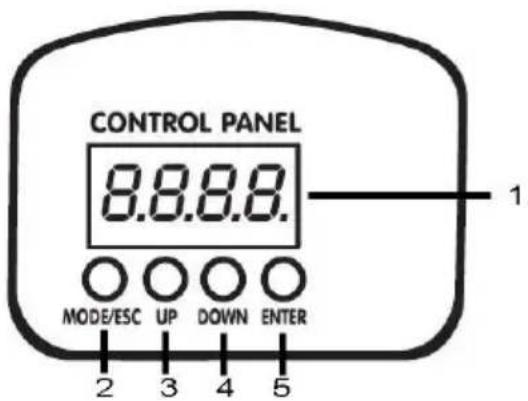

CONTROL PANEL 8.8.8. MODE/ESC UP DOWN ENTER 1 2 3 4 5

6 INPUT 7 OUTPUT 8

Boutons:

2 MENU	• Sélection des fonctions
3 UP	• Navigation vers le haut ( en avant) dans les menus et fonctions.
4 DOWN	• Navigation vers le bas ( en arrière) dans les menus et fonctions.
5 ENTER	• Validation des fonctions et valeurs choisies.

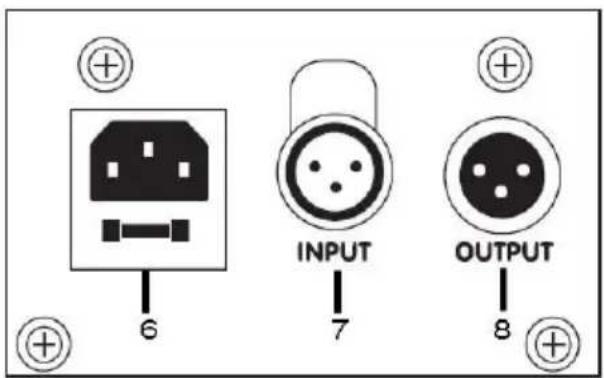

6 Connecteur d'alimentation avec fusible intégré.

7 DMX input: Pour la connexion du câble DMX d'arrivée (type XLR 3 broches).

8 DMX output: pour la connexion du câble DMX de sortie (vers d'autres appareils DMX)

3- Caractéristiques techniques

• 1 LED 30W CREE très haute luminosité - Roue de 7 gobos - Effet gobo shake - Effet strob - Modes de fonctionnement : Auto, Sound, DMX • PAN/TILT 540°-270° - Roue de 7 couleurs - Contrôlable en DMX 10 ou 12 canaux - Dimmer 0\~100% très linéaire + effet stroboscope à vitesse variable. - Mouvements PAN/TILT très rapides - Anneau de LED pour un effet supplémentaire • Tension d'alimentation : AC100V\~240V 50/60Hz • Angle du faisceau lumineux: 15° - Fusible: T 1A • IP20 - Consommation électrique : 90W max • Dimensions: 160 x 150 x 285 mm - Poids NET: 2.8 kg - Poids Brut : 3.5 kg

Ce projecteur intelligent respecte les normes européenne en vigueur : EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.

Détail des Menus :

Affichage	Valeur	Fonction
Addr	1-512	Réglage de l’adresse DMX
ChNd	10-12 canaux	Nombre de canaux DMX
SLNd	Mast	Mode maître
	SL 1	Mode esclave 1
	SL 2	Mode esclave 2
Shnd	Sh 0	Mode Auto 1
	Sh 1	Mode Auto 2
	Sh 2	Mode Auto 3
	Sh 3	Mode Auto 4
Soud	On	Mode son activé
	Off	Mode son désactivé
SEnS	0-100	Sensibilité du micro
bLNd	YES-No	Black out
LEd	On	Ecran allumé
	Off	Ecran éteint
dISP	dISP	Inversion ecran
rPan	Yes-No	Inversion PAN
rtlLt	Yes-No	Inversion Tilt
rSET		Reset

3 Modes de fonctionnement disponibles :

1. Mode automatique avec fonction Maître/esclave, effets préprogrammés
2. Mode DMX – Contrôlé par un contrôleur DMX
3. Mode Sound : détection de la musique

Mode automatique avec fonction Maître/Esclave, Effets pré-programmés.

En mode Maître/Esclave, le premier appareil commande les suivants. Ce mode est très pratique lorsqu'il vous faut faire une installation rapide avec un résultat immédiat.

Le Maxi Spot 30 est par défaut en “mode Maître” si aucun câble DMX n'est branché à son entrée DMX IN.

De même, Le Maxi Spot 30 est en « mode Esclave » ou “DMX” dès qu'il reçoit un signal DMX sur son entrée DMX IN.

Le Maxit Spout à 30 être configuré en Mode Automatique « Simple » ou en mode Automatique « Audio ». (voir tableau ci-contre)

Mode DMX

Appuyez sur la touche « MENU », puis sélectionnez la fonction “A001”.

Sélectionnez la valeur d'adresse DMX souhaitée grâce aux touches « UP » et « DOWN ».

- Protocole DMX10 canaux

Canal	Fonction	Valeur	Réglage
1	Pan	000-255	0~100%
2	Tilt	000-255	0~100%
3	Couleur	000-255	Couleurs
4	Gobos	000-007	Gobo 1
		008-015	Gobo 2
		016-023	Gobo 3
		024-031	Gobo 4
		032-039	Gobo 5
		040-047	Gobo 6
		048-055	Gobo 7
		056-063	Gobo 8
		064-071	Gobo 1 Shake
		072-079	Gobo 2 Shake
		080-087	Gobo 3 Shake
		088-095	Gobo 4 Shake
		096-103	Gobo 5 Shake
		104-111	Gobo 6 Shake
		112-119	Gobo 7 Shake
		120-127	Gobo 8 Shake
		128-189	Gobo Scroll, Fast to Slow
		190-193	Stop
		194-255	Gobo Scroll , Slow to Fast
5	Strob	000-255	De lent à rapide
6	Dimmer	000-255	De 0 à 100%
7	Vitesse Pan/Tilt	000-255	0-100%
8	Mode Auto	000-255	Mode Auto
9	RESET	250-255	Attendre 5 sec
10	Anneau de LED	5-109	Sélection de la couleur
		110-255	Prog. Auto

• Protocole DMX 12 canaux

Canal	Fonction	Valeur	Réglage
1	Pan	000-255	0~100%
2	Pan fin	000-255	0~100%
3	Tilt	000-255	0~100%
4	Tilt fin	000-255	0~100%
5	Couleur	000-255	Couleurs
6	Gobos	000-007	Gobo 1
		008-015	Gobo 2
		016-023	Gobo 3
		024-031	Gobo 4
		032-039	Gobo 5
		040-047	Gobo 6
		048-055	Gobo 7
		056-063	Gobo 8
		064-071	Gobo 1 Shake
		072-079	Gobo 2 Shake
		080-087	Gobo 3 Shake
		088-095	Gobo 4 Shake
		096-103	Gobo 5 Shake
		104-111	Gobo 6 Shake
		112-119	Gobo 7 Shake
		120-127	Gobo 8 Shake
		128-189	Gobo Scroll, Fast to Slow
		190-193	Stop
		194-255	Gobo Scroll , Slow to Fast
7	Strob	000-255	De lent à rapide
8	Dimmer	000-255	De 0 à 100%
9	Vitesse Pan/Tilt	000-255	0-100%
10	Mode Auto	000-255	Mode Auto
11	RESET	250-255	Attendre 5 sec
12	Anneau de LED	5-109	Sélection de la couleur
		110-255	Prog. Auto

Connexions DMX-512

• Si vous utilisez un contrôleur équipé d'une sortie DMX en XLR 5 points, vous devez vous procurer un adaptateur XLR 5 points/3 points.
• Sur le dernier appareil de la chaine DMX, il est conseillé d'utiliser un « bouchon DMX ». (une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+) placée dans un connecteur DMX mâle).
• Connectez “ à la chaine” les appareils les uns après les autres : Sortie DMX vers Entrée DMX de l'appareil suivant. Le câble DMX ne doit JAMAIS être un câble en “Y”. La liaison DMX-512 transporte un signal à haute vitesse. Les câbles utilisés pour cette liaison doivent être de bonne qualité et en bon état.
• Chaque appareil doit avoir une adresse DMX bien précise pour qu'il puisse être contrôlé par le contrôleur DMX.

Dépannage

Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil

A. L'appareil ne fonctionne pas du tout.

1. Vérifiez le cordon d'alimentation et le fusible.
2. Assurez-vous que votre prise soit bien alimentée.

B. L'appareil ne répond pas ou pas correctement aux commandes DMX.

1. Vérifiez vos câbles DMX
2. Vérifiez votre adressage DMX
3. Essayez un autre contrôleur DMX
4. Vérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui pourrait créer des interférences.

C. Ne réagit pas au son

1) Vérifiez le bon le mode 2) Vérifiez qu'il n'y a pas de câble DMX branché sur DMX IN 3) Tapotez directement sur le microphone pour tester sa réactivité.

Entretien

Un nettoyage extérieur de l'appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une luminosité optimum. Si l'appareil est installé dans un environnement poussiéreux ou avec de la fumée cet entretien régulier est très important. Il est possible qu'un nettoyage des optiques par l'intérieur soit également nécessaire. Débranchez l'appareil avant toute intervention !

- Utilisez un chiffon propre avec très peu de liquide vitre. Toujours bien sécher les parties nettoyées.

Importé par / Imported by

BoomtoneDJ – MSC

7 avenue du 1er Mai

91120 Palaiseau / FRANCE

infos@msc-distribution. com

Tel: [phone]
