Type de produit	Projecteur LED à effet
Marque	BOOMTONEDJ
Modèle	Super Babybar
Source lumineuse	5 LED de 8W QUAD RGBW
Angle de projection	20-40°
Consommation électrique	40W
Alimentation	AC 100V-240V 50-60Hz
Dimensions (L x l x H)	364.6 x 100 x 138 mm
Poids	3 kg
Canaux DMX	4 ou 8 canaux
Modes de contrôle	Auto, Audio, DMX512, Maître/Esclave
Télécommande	Infrarouge incluse
Affichage	Écran digital avec 4 boutons (Menu, Up, Down, Enter)
Microphone	Intégré pour mode détection sonore
Température ambiante max	40°C
Protection	Doit être installé avec crochet solide et élingue de sécurité
Entretien	Nettoyage régulier des lentilles avec chiffon doux et liquide vitre
Sécurité	Ne pas regarder directement le faisceau, ne pas utiliser en milieu humide
Accessoires fournis	Câble d'alimentation, télécommande, manuel d'utilisation
Normes	EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU

FOIRE AUX QUESTIONS - Super Babybar BOOMTONEDJ

Comment régler l'adresse DMX sur le Super Babybar ?

Appuyez sur MENU jusqu'à afficher 'Addr', puis utilisez les touches UP/DOWN pour sélectionner l'adresse (A001 à A512). Appuyez sur ENTER pour valider. Assurez-vous que l'adresse est unique dans la chaîne DMX.

Comment utiliser le mode sonore (Audio) ?

Sélectionnez le mode SOUn dans le menu. Réglez la sensibilité du microphone de Sd01 à Sd08. Assurez-vous qu'aucun câble DMX n'est branché sur l'entrée DMX pour que le mode audio fonctionne.

Que faire si l'appareil ne répond pas aux commandes DMX ?

Vérifiez les câbles DMX, l'adressage DMX, essayez un autre contrôleur. Évitez de faire passer les câbles DMX près de câbles haute tension. Vérifiez que le mode DMX est sélectionné (Addr).

Comment nettoyer les lentilles de mon projecteur ?

Débranchez l'appareil. Utilisez un chiffon propre avec très peu de liquide vitre. Nettoyez délicatement les lentilles. Séchez soigneusement. Un nettoyage régulier est essentiel pour une luminosité optimale.

Quelles sont les précautions de sécurité importantes ?

Utilisez le câble d'alimentation avec terre. Ne branchez pas sur un dimmer pack. Installez avec un crochet solide et une élingue de sécurité. Ne regardez pas directement le faisceau. Évitez les milieux humides. Température ambiante max 40°C.

Puis-je utiliser un câble DMX en Y ?

Non, le câble DMX ne doit jamais être en Y. Il doit être connecté en chaîne : sortie DMX vers entrée DMX de l'appareil suivant.

Comment installer l'appareil en toute sécurité ?

Utilisez un crochet de dimension adaptée au poids. Vissez l'appareil au crochet et serrez. Attachez une élingue de sécurité. Assurez-vous que la structure supporte au moins 10x le poids de l'appareil. Installez par une personne qualifiée, hors de portée du public.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le cordon d'alimentation et le fusible. Assurez-vous que la prise est alimentée. Si l'appareil ne s'allume toujours pas, contactez votre revendeur.

Comment passer en mode Maître/Esclave ?

Dans le menu, sélectionnez SLAU pour mode Esclave. Le maître doit être en mode Auto ou Audio. Les appareils en mode Esclave suivront le maître.

Quelle est la signification des différents modes de fonctionnement ?

Les modes sont : Auto (changement automatique de couleurs), Audio (réaction au son), DMX (contrôle par console), Maître/Esclave (synchronisation), et manuel (réglage individuel des couleurs). Chaque mode a ses propres réglages de vitesse, stroboscope, etc.

MODE D'EMPLOI Super Babybar BOOMTONEDJ

1- Instrucons de sécurité

Avant d'utiliser votre matériel, nous vous recommendons de dire l'ensemble des instructions de ce manuel.

• Conservez ce manuel pour uneuture consultaon. Si vous revendez cet apparéil, veillez à transmere également ce manuel d'ulisaon au nouvel acquireeur.
• Déballez enèrement l'appareil ainsi que tous ses accessoires. Vériez qu'il n'y aaucun dommage et que l'appareil se trouve en parfait état.
  Il est important d'uliser le cable d'alimentaon secteur fourni (cable avec terre).
• Toujours débrancher l'appareil avant une intervenon technique ou avant son entreen.
• Température ambiente maximum pour un fonconnement opmal de l'appareil : 40^ . Ne pas uliser l'appareil si la température ambiente dépasse cee valeur.
• En cas de problème de fonconnement, arrêtez immédiatement l'appareil. Ne pas essayer de le réparer soit. Contactez votre revendeur ou faites appel à un réparateur spécialisé et/agréé. Il n'y a aucune piece replacable par l'ulisateur.
• Ne pas brancher cet apparéil sur un bloc de puissance variable type "Dimmer pack"
• An de réduire et d'éviter tout risque d'électrocuon ou d'incendie, ne pas uliser cet apparéil dans un milieu humide ou sous la pluie.
• Ne pas regarder directement le faisceau lumineux.
• Cet apparéil Super Baby Bar doit être installé avec un crochet solide et de dimension ajustée au poids supporté. L' apparéil doit être visse au crochet et serrer convenablement an d'éviter toute chute due aux vibraons produites par la machine en fonconnement. L'accroche de l' apparéil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la structure (ou point d'accroche) peut supporter au moins 10X le poids de l' apparéil accroché.
• L'appareil doit être installé par une personne qualiee et doit être place hors de portée du public.

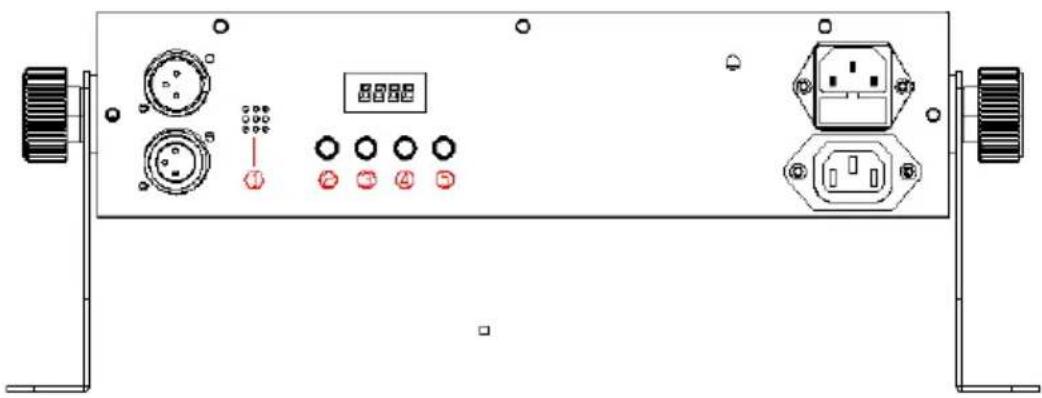

2-Présentaon du Super Baby Bar LED

-1-	Microphone pour le mode détention sonore
-2-Menu	Pour faire défiler les fonctions
-3-Up	Navigation dans les menus. Pour incrémenteder les valeurs de paramètre
-4-Down	Navigation dans les menus. Pour décrémenteder les valeurs de paramètre.
-5-.Enter	Pour Valider

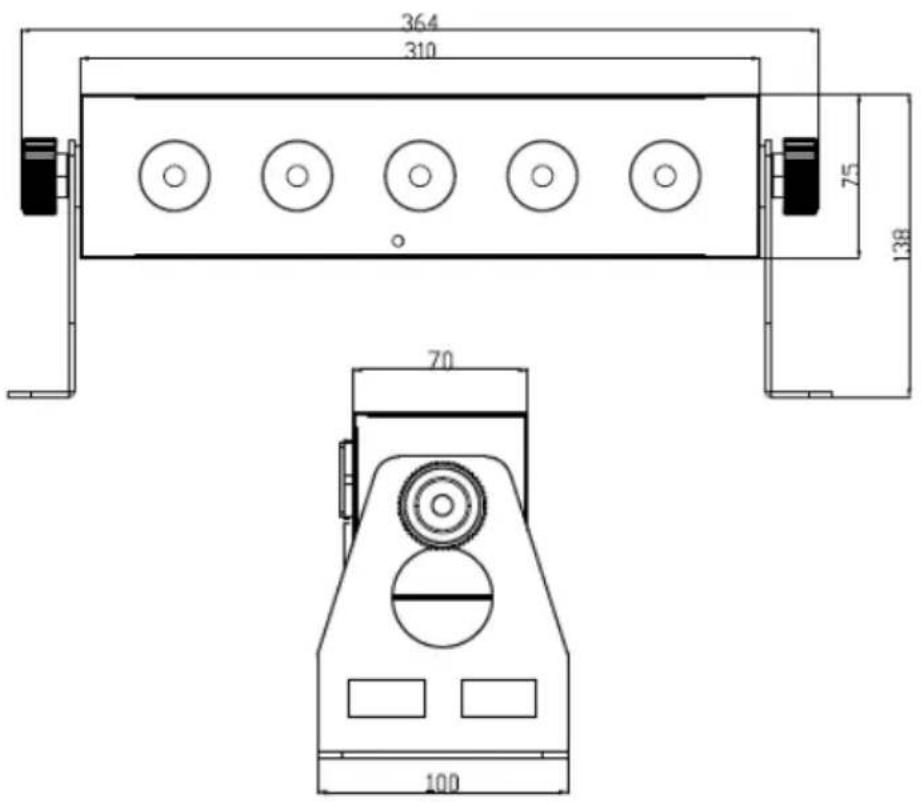

3- Caractérisques techniques

4 ou 8 canaux DMX
- 4 boutons et écran digital pour une navigation simplifiée.
Mode Auto, Audio , DMX512, et Maitre/Esclave,
- Telecommande Infra-rouge incluse
- Source lumineuse : 5 LED de 8W QUAD RGBW
Angle de projection: 20-40 degré
- Consommation électrique : 40W
- Alimentation : AC100V-240V 50-60Hz
- Dimensions: L364.6xW100xH138mm
- Poids: 3kg

Ce projeteur intelligent respecte les normes européenne en vigue ur: EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.

Sélecon du Mode de fonconnement

Menu	Menu niveau 2	Menu niveau 3	Description
Addr	A001~A512		Adresse DMX
CHnd	5CH	9CH	Nombre de canaux DMX
SLAU			Mode Esclave
SOUn	Sd01	Sd08	Sensibilité du micro
JUMP	JU01	JU15	Changement de couleurs
	JF0	JF4	Vitesse du strob
FAdE	Fd-01	Fd-15	Fondu de couleurs
AUTO			Mode Automatique
COLO	C000	C255	Couleur statique
	CF-0	CF-4	Vitesse Strob
MAnU	R0100	R255	Intensité Rouge
	G000	G255	Intensité Vert
	B000	B255	Intensité Bleu
	W000	W255	Intensité Blanc
dISP	NO	YES	Inversion de l'écran
CL0	CL14		15 couleurs pré-réglées
St01	St04		Vitesse du Strob
OFF			Projecteur éteint

B. Mode DMX

Ce mode permet de contrôleer votre Super Baby Bar avec un contrôleur DMX. Il faut « adresser » chaque apparéil de 1 à 512.

Appuyez sur MENU jusqu'à visualiser « Addr » puis A001, appuyez sur ENTER, puis avec les touches DOWN et UP, séleconnez l'adresse DMX désirée. Appuyez sur ENTER pour valider cee valeur.

Mode 4 canaux DMX:

Canal	Valeur	Fonction
CH1	0-255	Intensité lumineuse rouge
CH2	0-255	Intensité lumineuse verte
CH3	0-255	Intensité lumineuse bleue
CH4	0-255	Intensité lumineuse blanche

Mode 8 canaux DMX:

Canal	Valeur	Fonction
CH1	0-255	Intensité lumineuse générale
CH2	0-255	Intensité lumineuse rouge
CH3	0-255	Intensité lumineuse verte
CH4	0-255	Intensité lumineuse bleue
CH5	0-255	Intensité lumineuse blanche
CH6	0-255	Vitesse du strobe
CH7	0-255	Vitesse de cha,gement de couleur auto
CH8	0-59	Mode DMX
	60-119	Mode Static
	120-179	Mode changement de couleur
	180-239	Mode fondu de couleur
	240-255	Mode détention sonore

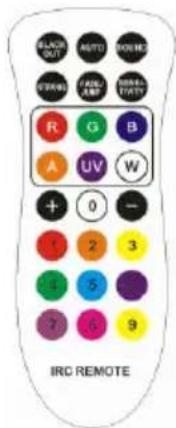

Blackout: Allume / Eteint le projecteur

Auto: Mode Automatique

Sound: Mode detection musicale

Strobe : Mode Strob seulement pour les modes JUMP et Static Color

Fade/Jump: Mode Fondu / Mode changement de couleur auto Sensitivity: Sensibilité du micro

R: Intensité du Rouge en mode manuel

G: Intensité du Vert en mode manuel

B : Intensité du Bleu en mode manuel

A: Intensité du Ambre en mode manuel

W: Intensité du Blanc en mode manuel

• : Incrémente le paramètre choisi (Vitesse du Strob, sensibilité du micro, intensité de la couleur R, G, B, W ou Y, vitesse du mode Jump).

—: Déprémente le paramètre besoini(Vitesse du Strob, sensibilité du micro, intensité de la couleur R,G,B,W ou Y, vitesse du mode Jump).

0: Sélectionne la fonction manuelle ou couleur pré-reglee

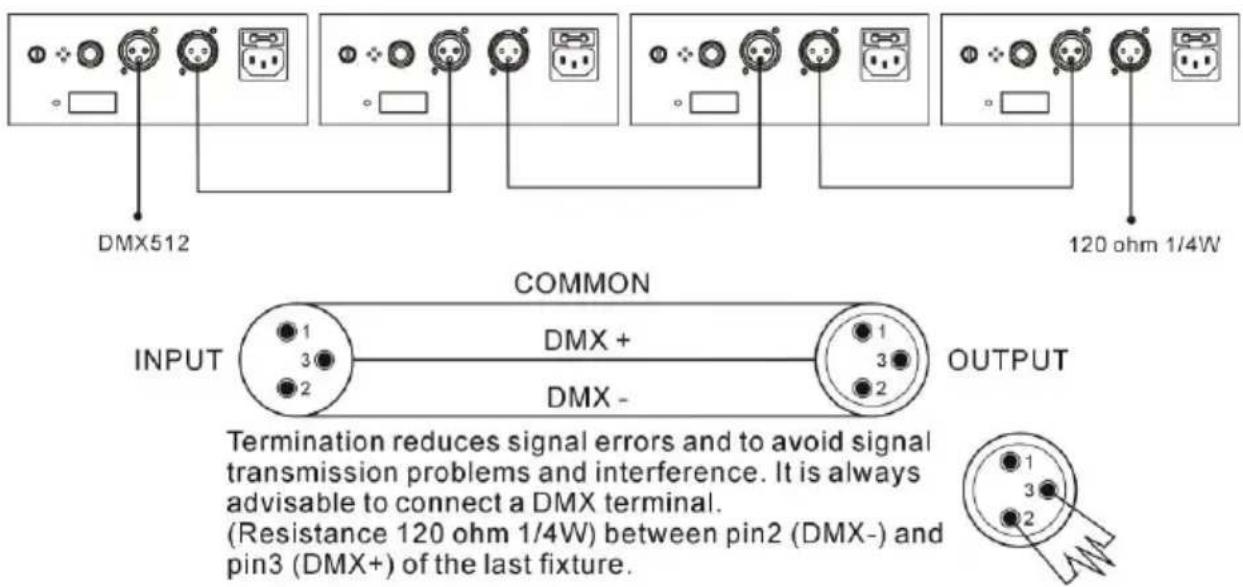

• Si vous ulisez un contrôleur équipé d'une sore DMX en XLR 5 points, vousdezvezvousprocueraunadaptateurXLR5points/3points.
• Sur le dernier apparéil de la chaine DMX, il est conseillé d'uliser un « bouchon DMX ». (une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+) placée dans un connecteur DMX mâle).
• Connectez " à la chaine" les apparciels les uns après les autres : Sore DMX vers Entrée DMX de l'appareil suivant. Le cable DMX ne doit JAMAIS être un cable en "Y". La liaison DMX-512 transporte un signal à haute vitesse. Les cables utilisés pour cee liaison doivent etre de bonne qualite et en bon etat.
• Chaque apparéil doit avoir une adresse DMX bien précise pour qu'il puisse être contrôle par le contrôleur DMX. (voir tableau ci-dessus).

5- Dépannage

Voici quelques suggesons si vous rencontres des problèmes avec votre apparéil Super Baby Bar.

L'appareil ne fonconné pas du tout.

Vériez le cordon d'alimentaon et le fusible.
Assurez-vous que votre prise soit bien alimentee.

L'appareil ne répond pas ou pas correctement aux commandes DMX.

Vériez vos câbles DMX
Vériez votre adressage DMX
Essayez un autre contrôleur DMX
- Vériez que vos câbles DMX ne passent pas à proximité de cables haute tension, ce qui pourrait creer des interférences.

• Ne réagit pas au son

Vériez le mode de fonconnementChoisi
Vériez qu'il n'y a pas de cable DMX branché sur DMX IN
- Tapotecz directement sur le microphone pour tester sa réacvité.

6- Entreen

Un neoyage extérieur de l'appareil doit être fait régulièrement. Les lenilles doivent être neoyées pour une luminosité opmum. Si l'appareil est installé dans un environnement poussièreux ou avec de la fumée cet entreen régulier est très important. Il est possible qu'un neoyage des opques par l'intérieur soit également nécessaire. Débranchez l'appareil avant toute intervenon!

• Ulisez un chion propre avec très peu de liquide vitre. Tout jours bien secher les pares neoyées.
