MODE D'EMPLOI SG1800 ABUS

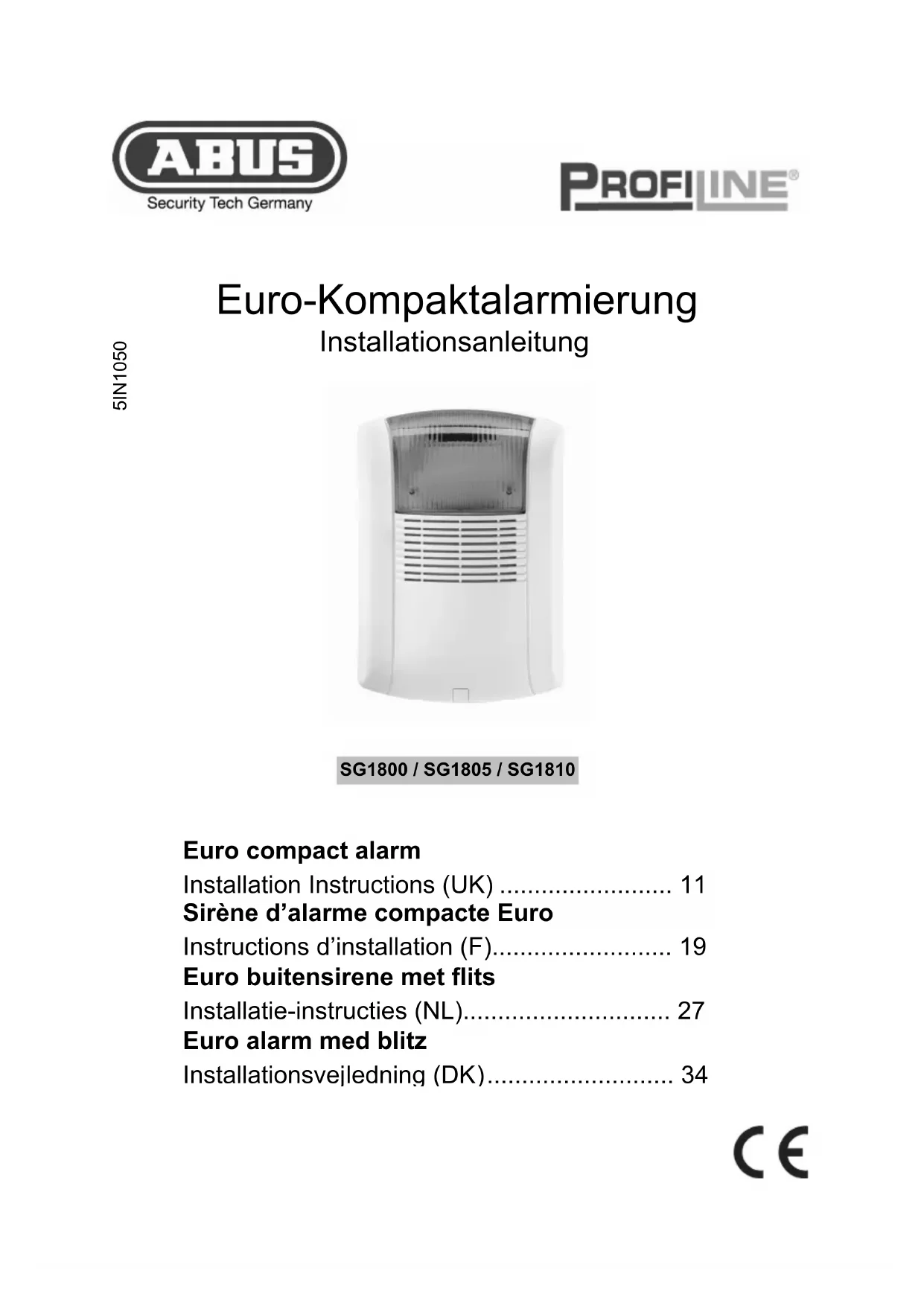

Sirène d'alarme compacte Euro

Instructions d'installation (F) 19

Sirène d'alarme compacte Euro Instructions d'installation

SG1800 / SG1805 / SG1810

1. Préface

Nous vous remercions de l'achat de cette signalisation d'alarme compacte. Le present produit a eté développé selon l'état actuel de la technique. Il est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a eté prouvée et les déclarations CE sont consultables auprès du fabricant (www.security-center.org). Afin d'assurer un fonctionnement sans danger, misez attentivement le guide d'installation.

Pour plus de renseignements, contactez votre vendeur spécialisé.

2. Instructions de sécurité

N'ouvrez jamais l'appareil en cours de fonctionnement, afin d'éviter tout risque de chocolélectrique ou perte de garantie.

Le produit ne peut enaucun cas etremodifie,ouvert ou transformé.

La signalisation d'alarme compacte ne peut qu'être utilisée dans les limites prescrites de la température et de la classe d'environnement. Une utilisation de l'appareil hors des limites prescrites peut mener à une usure prématurée et une défaillance précoe. Toutes les informations à ce sujet se trouvent dans les données techniques à la fin de ce manuel.

Evitez d'exposer l'appareil à des contraintes physiques importantes (chocs, vibrations, etc.). Un maniement incorrect et des conditions de transport incorporetés peuvent endommager l'appareil.

Nous souhaitons que vous n'utilisiez que des produits développés selon l'etat actuel de la technique. C'est la raison pour laquelle nous nous réservons le droit d'apporter des modifications techniques.

Le contenu du manuel peut être modifié sans publication préalable.

© Security-Center GmbH & Co. KG, février 2008

3. Caracteristiques principales

• Sirene extérieure robuste et résistance aux intempéries
• Transmetteur puissant de 106 dB
• Technologie Flash-LED de longue durée et avec une consommation d'électricité inférieure
  Boftier polycarbonate pivotant
  Boitier interne métallique pour éviter toute pénetration
• Durée et signal de sirène réglables
• Alimentation électrique protégée contre les surtensions et les polarités incorrectes
• Entrées pour les signaux de commande positifs ou négatifs
• Sortie de panne et LED d'etat remédiable
• Alimentation de secours par pile (12 V/2,1 Ah)
• Circuit de contrôle automatique pour la charge de la batterie avec protection contre toute décharge totale
• Surveillance de sabotage par contact de couvercle et contact anti-arrachement

4. Quantité livre

• 1 x signalisation d'alarme compacte
• 1 x instructions d-installation
  1xgabarit de percage
• 4 x vis (DIN 7981; 3,9 mm x 32 mm)

5. Montage

1. Ouvrez le boitier en devissant la vis de fixation sur l'embase de la signalisation d'alarme compacte.
2. Retirez maintainant le gabarit de perçage de l'emballage et tracez les trous au niveau de la surface souhaitation de fixation. Percez les trous et introduisez des chevilles de fixation.
3. Passez ensuite les cables de connexion à travers l'embase de la sirène.
4. Vissez l'embase de la sirène sur la surface de fixation.
5. Retirez maintenant le boitier interne en métal en desserrant la vis situation sur la face inférieure.
6. Raccordez maintainant la signalisation d'alarme compacte et positionnez les Ponts enchichables et les interrupteurs DIP en fonction du comportement souhaité (voir le paragraph suivant « 6. Mise en service »).
7. Branchez maintainant la batterie (12 V/2,1 Ah) d'alimentation de secours.
8. Positionnez le boîtier métallique interne et refermez-le tout comme le cache avant qui devra ensuite être mis en place et fixé.

6. Mise en service

REMARQUE:

Assurez que l'alimentation électrique soit hors tension avant le raccordement !

6.1 Affichages LED

LED Description
POWER	Le LED « Power » indique l'état de fonctionnement de la sirène.
	ALLUMEE : La sirène est sous tension.
	ETEINTE : La sirène est hors tension.
	CLIGNOTEMENT : Une panne de sirène s'est produit.
LED2	Etat LED
	ALLUMEE : Un signal d'entrée estprésent au niveau de l'entrée LED.
	ETEINTE : Aucun signal n'est disponible au niveau de l'entrée.
	REMARQUE :
	La commande de la sirène peut êtrecision, par ex. système d'alarme activé. Cependant, vous pouvez également raccorder l'entrée du LED d'état avec la sortie de panne (TRBL).

6.2 Ponts enchichables

Réglage Description
STROB (réglage d'origine : AUTO) STROB AUTO STROB MAN	Définit le mode du flash. AUTO: Le flash est couplé à la commande de la sirène. MAN: Le flash est couplé à la commande de l'entrée ST.
TRIG (réglage d'origine : C++) TRIG C + TRIG C-	Réglage du potentiel de commande de la sirène. C+: Utilisez le branchement C+ pour activer la sirène (branchement C- est désactivé). C-: Utilisez le branchement C- pour activer la sirène (branchement C+ est désactivé).
TAMPER (réglage d'origine : EXT) TAMPER EXT TAMPER EXT	Définit le comportement de la sortie anti-sabotage (contact de couvercle et anti-arrachement). EXT: La sortie anti-sabotage normalement fermée a été conçue pour un raccordement à une ligne anti-sabotage externe. 1 PIN (pas de connexion): Comme pour le réglage EXT, la sortie anti-sabotage a été conçue pour un raccordement à une ligne anti-sabotage externe. Cependant, une résistance interne de 2,2 kilohms est branchée en série pour le câblage EOL. INT: Non utilisé

6.3 Interrupteur DIP

Configuration CONFIG	Description
CONFIG : 1 (réglage d'origine : OFF)	Définit le comportement de la sortie panne (RBL). ON : Commute en cas d'une panne de la batterie de secours (basse tension ou erreur de chargement), de tension d'entrée et de la sirène. OFF : Commute uniquement en cas d'une panne de la batterie de secours (basse tension ou erreur de chargement).
CONFIG : 2 (réglage d'origine : OFF)	La modification du réglage OFF n'est pas autorisée !
CONFIG : 3 (réglage d'origine : OFF)	Définit la duréeemaxale de la sirène. ON : 5 minutes OFF : 3 minutes
	REMARQUE :
	La durée de la sirène se termine toujours, quand il n'y a plus de signal d'activation au niveau des branchements C+/C- !
CONFIG : 4 (réglage d'origine : OFF)	Définit le signal de la sirène. ON : lent OFF : rapide

Configuration ID1	Description
ID1: 1-3 (réglage d'origine : Tous sur OFF)	Non utilisé.
ID1: 4 (réglage d'origine : OFF)	Sélection du signal de sirène selon le standard français NFA2P.
	ON : standard français
	OFF : standard normal

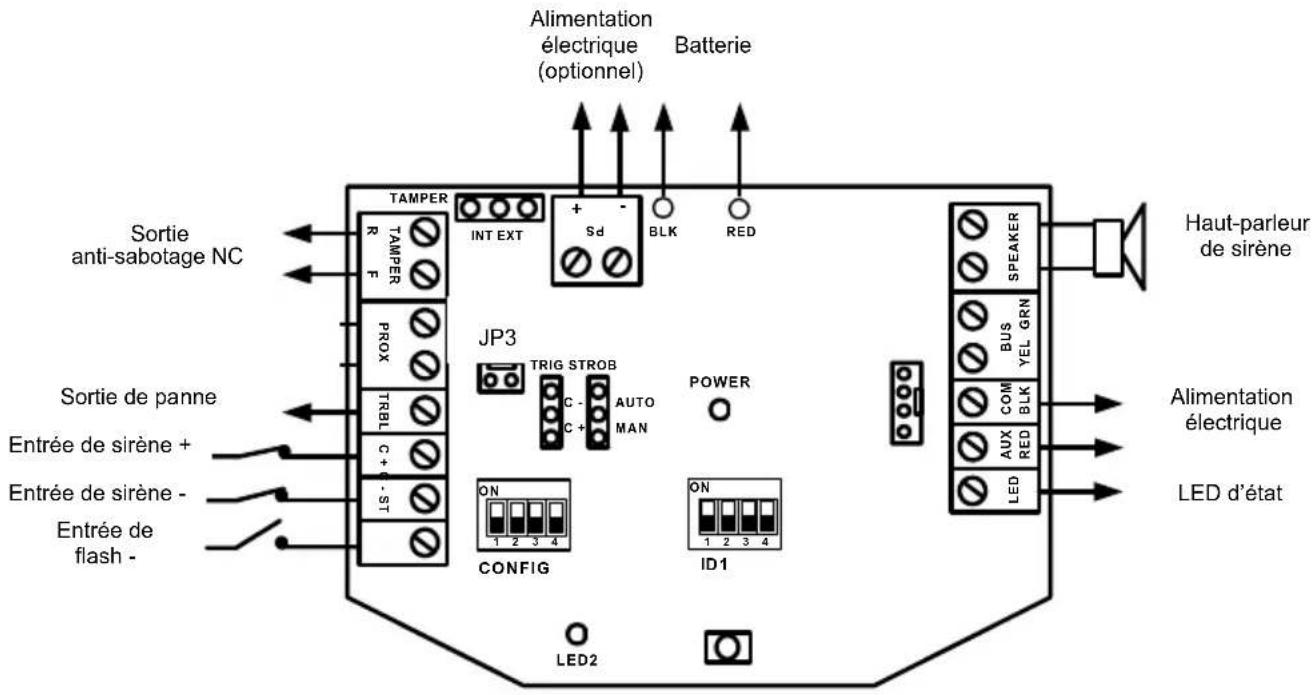

6.4 Câblage

Borne de raccordement	Description
LED	Branchement pour le LED2. Ce LED s'allume lors d'une commande négative (0 V DC à l'entrée).
AUX REDCOM BLK	Branchements standard pour l'alimentation (max. 13,8 V DC/200 mA).
BUS YEL / BUS GRN	Non utilisés.
SPEAKER	Branchements pour haut-parleur de la sirène (8 ohms, 30 W).
BLKRED	Branchements pour l'alimentation de secours (12 V/2,1 Ah). La batterie se charge automatiquement grâce à un système électronique interne.
PS +PS -	Branchements supplémentaires pour l'alimentation électrique (13,8 V DC/1,6 A).
	REMARQUE :
	Lors de l'utilisation d'une batterie, laissez ces branchements libres !
	Ceux-ci doivent être utilisés, si l'utilisation d'une batterie n'est pas souhaitée. La capacité absorbée maximale de ces branchements est de 1,6 A. Les branchements AUX Red et COM BLK peuvent rester inutilisés.
	REMARQUE :
	Assurez que la source de tension fournisse un courant d'une intensité suffisante de 1,6 A, autrement la mise en alerte n'est pas fiable !
	De plus, la signalisation d'alarme compacte ne dispose d'aucune alimentation de secours, lors d'un tel câblage !
TAMPER R TAMPER FJP3 (platine)	Branchement de la zone ou ligne anti-sabotage.
	REMARQUE:
	Le comportement de ces branchements dépend du pont,enfichable TAMPER.
	Les contacts anti-sabotage sont enchéhs sur les broches JP3.
PROX (normalement fermé)	Non utilisé.
TRBL (normalement ouvert)
	REMARQUE:
	Le comportement de la sortie de panne dépend du réglage de l'interrupteur DIP (CONFIG 1).
C+	- Raccordement à +12 V «» « sirène désactivée - Chute du signal +12 V (ou commutation sur 0 V) «» « sirène activée
C-	- Raccordement à 0 V «» « sirène désactivée - Chute du signal 0 V (ou commutation à 12 V) «» « sirène activée
ST	- Raccordement à 0 V «» « flash activé - Chute du signal 0 V (ou commutation à 12 V) «» « flash désactivé
	REMARQUE:
	La commande séparée du flash ne fonctionne que lorsque le pont STROB a été enchché sur MAN!

Remarques :

• La sirène ne fonctionne pas, si aucune batterie n'a ete branchee ou si aucune alimentation supplémentaire n' a ete connectee aux branchements PS.
  Pour éviter des signalisations d'alarme intempestives, la sirène et le flash ne réagissant pas pendant les 20s suivant la première mise en service. En plus, après la mise en service, la présence du signal de repos sur le branchement C+/C- est nécessaire pendant au moins 10s, avant que la sirène réagisse sur des commandes.
• Afin d'éviter les décharges totales de la batterie, l'alimentation de secours est coupée automatiquement lors d'un dépassement du seuil limite de 10,5 V DC

7. Données techniques

Alimentation	Branchements standard AUX/COM : max. 13,8 V DC/200mA Branchements supplémentaires PS+/PS- : 13,8 V DC/1,6 A
Consommation	Mode veille : 54 mA + courant de charge de la batterie (max. 140 mA) Mode de fonctionnement : 1,6 A (sirène+flash)
Sirène	106 dB/3 m; 1500-1800 Hz
Flash	LED SLT avec 6000 mcd, fréquence de 60 Hz
Contact anti-sabotage	24 V DC/0,5 A; câblage NC ou EOL
Sortie de panne	max. 12 V DC/70mA (mise en circuit négative)
Alimentation de secours	Batterie de 12 V/2,1 Ah; 177 mm x 34 mm x 60 mm; Coupure automatique à partir de 10,5 V (protection contre les décharges totales)
Conditions de l'environnement	-25°C – 70°C; humidité relative max. de 95 %
Classe de protection	IP43, IK06
Poids	2,0 kg (sans batterie)
Dimensions	300 x 220 x 91 mm (HxLxP)
