GEBRUIKSAANWIJZING SG1800 ABUS

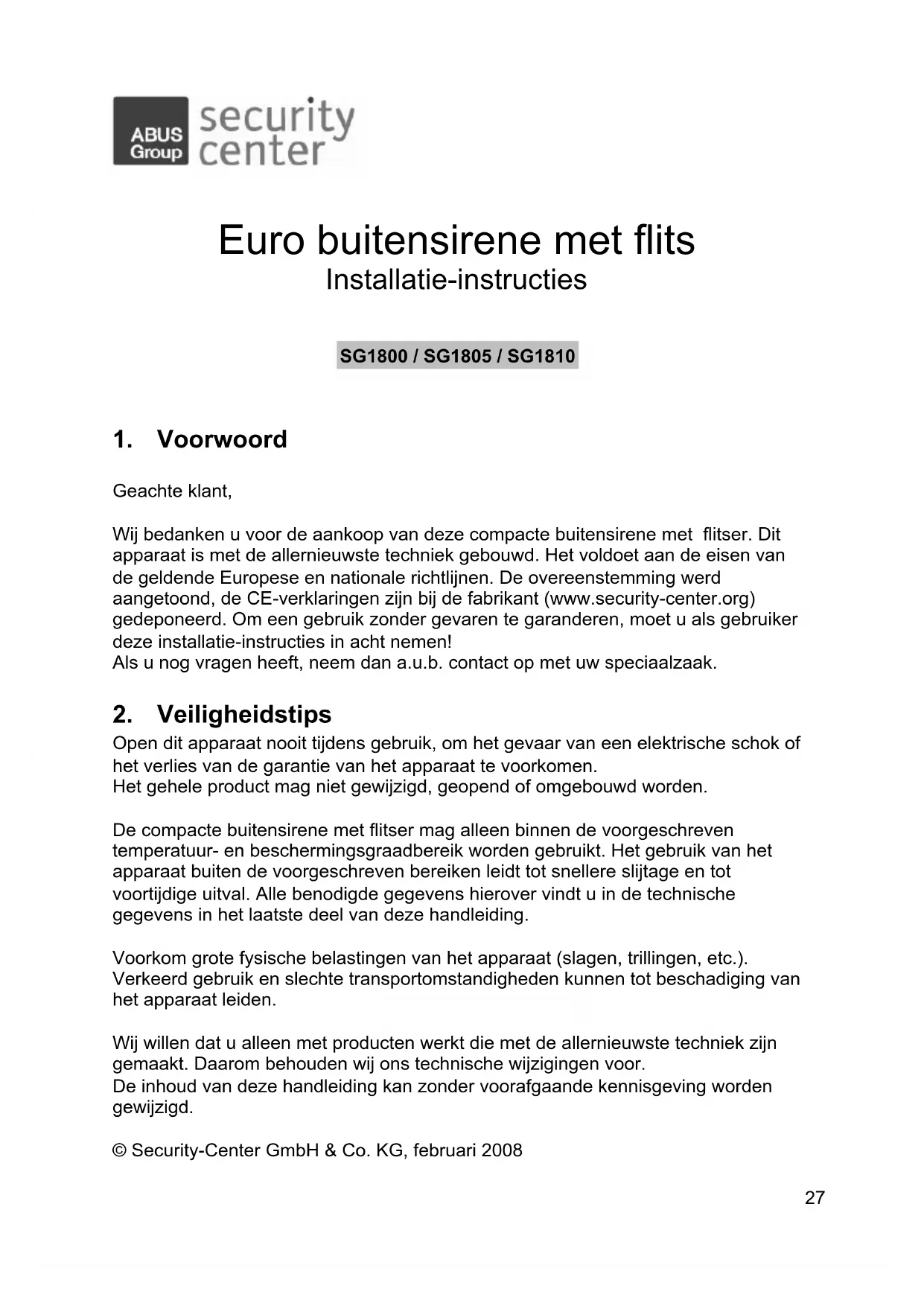

Geachte klant, Wij bedanken u voor de aankoop van deze compacte buitensirene met flitser. Dit apparaat is met de allernieuwste techniek gebouwd. Het voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werd aangetoond, de CE-verklaringen zijn bij de fabrikant (www.security-center.org) gedeponeerd. Om een gebruik zonder gevaren te garanderen, moet u als gebruiker deze installatie-instructies in acht nemen! Als u nog vragen heeft, neem dan a.u.b. contact op met uw speciaalzaak.

Open dit apparaat nooit tijdens gebruik, om het gevaar van een elektrische schok of het verlies van de garantie van het apparaat te voorkomen. Het gehele product mag niet gewijzigd, geopend of omgebouwd worden. De compacte buitensirene met flitser mag alleen binnen de voorgeschreven temperatuur- en beschermingsgraadbereik worden gebruikt. Het gebruik van het apparaat buiten de voorgeschreven bereiken leidt tot snellere slijtage en tot voortijdige uitval. Alle benodigde gegevens hierover vindt u in de technische gegevens in het laatste deel van deze handleiding. Voorkom grote fysische belastingen van het apparaat (slagen, trillingen, etc.). Verkeerd gebruik en slechte transportomstandigheden kunnen tot beschadiging van het apparaat leiden. Wij willen dat u alleen met producten werkt die met de allernieuwste techniek zijn gemaakt. Daarom behouden wij ons technische wijzigingen voor. De inhoud van deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. © Security-Center GmbH & Co. KG, februari 2008 Euro buitensirene met flits Installatie-instructies SG1800 / SG1805 / SG181028

• LED-flitstechnologie met een lange levensduur en gering stroomverbruik

• Draaibaare behuizing van polycarbonaat

• Inwendig metalen huis voor het tegengaan van sabotage

• Instelbare sirenetijd en sirenesignaal

• Tegen overspanning en verkeerde polariteit beveiligde voedingsspanning

• Positief of negatief aansturingssignaal mogelijk

• Storingsuitgang en aanstuurbare status-LED

• Noodstroomvoorziening door accu (12 V/2,1 Ah)

• Automatische regelkring voor het laden van de accu met beveiliging tegen te ver ontladen

• Sabotagebewaking door deksel- en lostrekcontact

4. Inhoud van de levering

• 1 x compacte alarmsirene met flits

• 1 x installatie-instructies

1. Open het huis door de bevestigingsschroef los te draaien.

2. Neem nu het boorsjabloon uit de verpakking en teken de gaten op het

gewenste bevestigingsvlak af. Boor nu de gaten en plaats de bevestigingspluggen.

3. Steek nu de aansluitleidingen door de onderkant van de sirene.

4. Schroef de bodemplaat van de sirene vast op het bevestigingsvlak.

5. Verwijder de inwendige metalen behuizing.

6. Sluit nu de sirene en flits aan en plaats geleiderbruggen en DIP-

schakelaars al naar gelang het gewenste gedrag (zie volgende punt “6 In gebruik nemen”).

7. Sluit nu de accu (12 V/2,1 Ah) voor de noodstroomvoorziening aan.

8. Plaats de inwendige metalen behuizing.

9. Plaats de frontdeksel.29

OPMERKING: Controleer voordat u de bedrading aansluit of de voedingsspanning is uitgeschakeld!

LED Beschrijving POWER De power-LED beschrijft de operationele status van de sirene. AAN: voedingsspanning is aanwezig. UIT: voedingsspanning afwezig. KNIPPEREN: storing van de sirene. LED2 Status-LED AAN: ingangssignaal op de LED-ingang. UIT: geen ingangssignaal op de LED-ingang. OPMERKING: De aansturing van de LED kan vrij worden gekozen, bijv. als het alarmsysteem is ingeschakeld. U kunt echter ook de ingang van de status-LED met de uitgang van de storingsuitgang (TRBL) verbinden. Spannings- voeding (optioneel) Accu Spannings- voeding Status-LED NC-sabotage- uitgang Storingsuitgang Sirene-ingang - Flitsingang - Sirene-ingang + Sirene- luidspreker JP330

Instelling van het aansturingspotentiaal van de sirene.

C+: gebruik de C+-aansluiting om de sirene te activeren (aansluiting C- is gedeactiveerd). C - TRIG

C-: Gebruik de C- -aansluiting om de sirene te activeren (aansluiting C+is gedeactiveerd). TAMPER (sabotage) (Voorinstelling: EXT) EXT TAMPER Legt het gedrag van de sabotageuitgang (deksel- en lostrekcontact) vast. EXT: de NC-sabotageuitgang is voor de aansluiting op een externe sabotagelijn bestemd. TAMPER

1 PIN (geen verbinding): de sabotageuitgang is net als bij instelling EXT voor de aansluiting op een externe sabotagelijn bestemd. Aanvullend wordt echter intern een 2K2-weerstand voor de EOL-bedrading in serie geschakeld. INT TAMPER

INT: niet in gebruik.31

Configuratie CONFIG Beschrijving CONFIG: 1 (Default instelling: UIT) Legt het gedrag van de storingsuitgang (TRBL) vast. AAN: schakelt bij storingen van de accu (lage spanning of laadfout) en bij storingen op de voedingsspanning van de sirene. UIT: schakelt alleen bij storingen van de accu (lage spanning of laadfout). CONFIG: 2 (Default instelling: UIT) De voorinstelling UIT mag niet worden gewijzigd! CONFIG: 3 (Default instelling: UIT) Legt de maximale sireneduur vast. AAN: 5 minuten UIT: 3 minuten OPMERKING: De sireneduur eindigt altijd als er geen activeringssignaal meer op de klemmen C+/C- staat! CONFIG: 4 (Default instelling: UIT) Legt het sirenesignaal vast. AAN: langzaam UIT: snel Configuratie ID1 Beschrijving ID1: 1-3 (Default instelling: Alle UIT) Niet in gebruik ID1: 4 (Default instelling: UIT) Selectie van het sirenesignaal volgens de Franse norm NFA2P. AAN: Franse norm UIT: normale norm

Aansluitklem Beschrijving LED Aansluiting voor LED2. De LED licht op bij een negatieve aansturing (0 V DC op de ingang). AUX RED COM BLK Standaardaansluitingen voor de voedingsspanning (13,8 V DC/200 mA maximaal).32

Niet in gebruik. SPEAKER Aansluitingen voor de sireneluidspreker (8 Ohm, 30 W). BLK RED Aansluitingen voor de noodstroomvoorziening (12 V/2,1 Ah). De accu wordt door de interne lader automatisch geladen. PS + PS - Extra aansluitingen voor de voedingsspanning (13,8 V DC / 1,6 A). OPMERKING: Als u een accu gebruikt, laat u deze aansluitingen vrij! Deze aansluitingen moeten worden gebruikt als geen accu toepast. De maximale stroomopname van deze aansluitingen bedraagt 1,6 A. De aansluitingen AUX Red en COM BLK kunnen vrij worden gelaten. OPMERKING: Controleer of de spanningsbron de vereiste stroomsterkte van 1,6 A levert, anders is een betrouwbare alarmering niet gegarandeerd! Bovendien heeft de compacte sirene met flits bij deze bedrading geen noodstroomvoorziening! TAMPER R TAMPER F JP3 (Printplaat) Sabotageaansluitingen voor deksel- en lostrekcontact Het gedrag van de aansluitingen hangt van de jumper TAMPER af. De sabotagecontacten worden op de pins JP3 gestoken. PROX (N.C) Niet in gebruik. TRBL (N.O) Het gedrag van de storingsuitgang hangt van de instelling op de DIP-schakelaar (CONFIG 1) af.

- Aansluiting op +12 V »»» Sirene is uit - Afvallen van het +12 V signaal (of schakelen op 0 V) »»» Sirene is geactiveerd

- Aansluiting op 0 V »»» Sirene is uit - Afvallen van het 0 V signaal (of schakelen op 12 V) »»» Sirene is geactiveerd33

- Aansluiting op 0 V »»» Flits is geactiveerd - Afvallen van het 0 V signaal (of schakelen op 12 V) »»» Flits is uit OPMERKING: De aparte flitsaansturing werkt alleen als jumper STROB op MAN gestoken is! OPMERKINGEN: - De sirene werkt niet als er geen accu aangesloten is of er geen extra voedingsspanning op de PS-aansluitingen wordt toegevoerd. - Om onopzettelijke alarmeringen te voorkomen reageert sirene en flits na de eerste keer in gebruik nemen gedurende een tijd van 20 seconde niet. Bovendien moet na het in gebruik nemen het rustsignaal op C+/C- minimaal 10 seconde staan, voordat de sirene op aansturingen reageert. - Ter voorkoming van te ver ontladen van de accu wordt de noodstroomvoorziening vanaf een ondergrens van 10,5 V DC automatisch gescheiden.

7. Technische gegevens

Spanningsvoeding Standaardaansluitingen AUX/COM: 13,8 V DC/200 mA maximaal Extra aansluitingen PS+/PS-: 13,8 V DC/1,6 A Stroomopname Standby: 54 mA + laadstrom accu (max. 140 mA) Tijdens gebruik: 1,6 A (sirene+flits) Sirene 106 dB/3 m; 1500-1800 Hz Flits SLT-LED met 6000 mcd, frequentie 60 Hz Sabotagecontact 24 V DC/0,5 A; NC- of EOL-bedrading Storingsuitgang 12 V DC/70 mA maximaal (negatief schakelend) Noodstroomvoorziening Accu 12 V/2,1 Ah; 177 mm x 34 mm x 60 mm; Ter voorkoming van te ver ontladen van de accu wordt de noodstroomvoorziening vanaf een ondergrens van 10,5 V DC automatisch gescheiden. Omgevingscondities -25°C – 70°C; max. 95% luchtvochtigheid Beschermingsgraad IP43, IK06 Gewicht 2,0 kg (zonder accu) Afmetingen 300 x 220 x 91 mm (HxBxD)34
