Produkttyp	Kompakte Alarmsirene
Marke	Abus
Modell	SG1800 / SG1805 / SG1810
Abmessungen (H x B x T)	300 x 220 x 91 mm
Gewicht (ohne Batterie)	2,0 kg
Hauptstromversorgung	13,8 V DC, 1,6 A (Klemmen PS) oder 200 mA (Klemmen AUX/COM)
Notstromversorgung	Batterie 12 V / 2,1 Ah
Ruhestromverbrauch	54 mA + Batterieladung (max. 140 mA)
Betriebsstromverbrauch	1,6 A (Sirene + Blitz)
Schallpegel	106 dB bei 3 m
Sirenenfrequenz	1500 - 1800 Hz
Blitz	LED SLT, 6000 mcd, Frequenz 60 Hz
Schutzart	IP43, IK06
Betriebstemperatur	-25 °C bis 70 °C
Max. relative Luftfeuchtigkeit	95 %
Hauptfunktionen	Robuste Außensirene, Wetterschutz, Flash-LED-Technologie, schwenkbares Polycarbonatgehäuse, metallisches Innengehäuse, einstellbare Dauer und Signal, überspannungs- und verpolungsgeschützte Stromversorgung, Eingänge für positive oder negative Steuersignale, Störungsausgang und Status-LED, Notbatterie mit automatischer Ladung und Tiefentladeschutz, Sabotageüberwachung durch Deckelkontakt und Abreißschutz
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Gerät nicht öffnen.
Sicherheit	Nie unter Spannung öffnen. Gerät nicht modifizieren oder umbauen. Temperatur- und Umgebungsklasse-Grenzen einhalten. Stöße und Vibrationen vermeiden.
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar. Entspricht den EU-Richtlinien. Hergestellt von Security-Center GmbH & Co. KG.

Häufig gestellte Fragen - SG1800 ABUS

Wie installiere ich die Abus SG1800 Sirene?

Öffnen Sie das Gehäuse durch Lösen der Befestigungsschraube. Verwenden Sie die Bohrschablone, um die Löcher anzureißen, bohren Sie und setzen Sie Dübel ein. Führen Sie die Kabel durch die Basisplatte, schrauben Sie sie fest, entnehmen Sie dann das metallische Innengehäuse. Schließen Sie die Kabel gemäß Schaltplan an, schließen Sie die Notbatterie an, setzen Sie das Innengehäuse wieder ein und schließen Sie die Frontabdeckung.

Wie schließe ich die Stromversorgung an?

Verwenden Sie die Klemmen PS+ und PS- für eine direkte Stromversorgung (13,8 V DC / 1,6 A) oder die Klemmen AUX Red und COM Blk für eine Standardversorgung (max. 13,8 V DC / 200 mA). Wenn Sie eine Notbatterie verwenden, lassen Sie die PS-Klemmen frei.

Was bedeutet die Power-LED?

Die POWER-LED zeigt den Betriebszustand an: leuchtend = Sirene unter Spannung, aus = spannungslos, blinkend = Sirenenstörung.

Wie stelle ich die Sirenenlaufzeit ein?

Die Dauer wird über den DIP-Schalter CONFIG 3 eingestellt: Stellung ON = 5 Minuten, OFF = 3 Minuten. Die Dauer wird gezählt, solange ein Aktivierungssignal an den Klemmen C+/C- anliegt.

Wie ändere ich den Blitzmodus?

Die Steckbrücke STROB ermöglicht die Wahl zwischen AUTO (Blitz mit Sirene gekoppelt) und MAN (Blitz separat über den ST-Eingang gesteuert). Für separate Steuerung setzen Sie die Brücke auf MAN.

Wie verwende ich die Notbatterie?

Schließen Sie eine 12-V-/2,1-Ah-Batterie an die Klemmen BLK und RED an. Die Ladung erfolgt automatisch mit Tiefentladeschutz (Abschaltung bei 10,5 V). Ohne Batterie funktioniert die Sirene nur, wenn eine zusätzliche Stromversorgung an PS angeschlossen ist.

Was tun bei einer Störung?

Der TRBL-Ausgang (Schließer) signalisiert eine Störung. Das Verhalten hängt von der DIP-Einstellung CONFIG 1 ab: ON = Batteriestörung, Eingangsspannung oder Sirene; OFF = nur Batteriestörung. Verwenden Sie den Ausgang, um eine Alarmzentrale anzuschließen.

Wie schließe ich die Eingänge C+ und C- an?

Die Klemmen C+ und C- dienen zur Aktivierung der Sirene. Das Potenzial wird über die Brücke TRIG eingestellt: C+ (Brücke auf C+) = Sirene wird durch Abfall auf +12V aktiviert, C- (Brücke auf C-) = aktiviert durch Abfall auf 0V. Das Ruhesignal muss nach dem Einschalten mindestens 10 Sekunden anliegen.

Welche Einstellungen der Steckbrücken gibt es?

Drei Brücken: STROB (AUTO/MAN für Blitz), TRIG (C+/C- für Steuerpotenzial), TAMPER (EXT/1PIN/INT für Sabotageausgang). Die Werkseinstellungen sind: STROB AUTO, TRIG C+, TAMPER EXT.

Wie deaktiviere ich die Sirene vorübergehend?

Um Fehlauslösungen während der Installation zu vermeiden, sind die Sirene und der Blitz für die ersten 20 Sekunden nach dem ersten Einschalten inaktiv. Stellen Sie danach sicher, dass das Ruhesignal an C+/C- 10 Sekunden lang stabil ist, bevor Sie eine Aktivierung vornehmen.

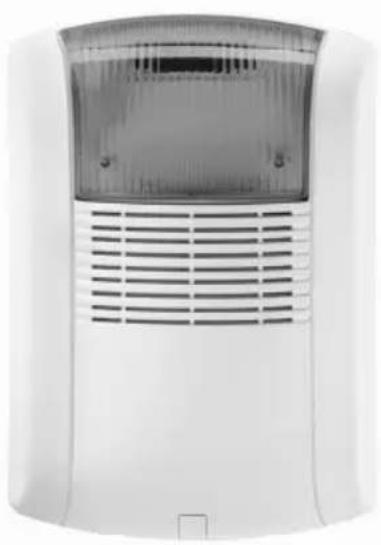

BEDIENUNGSANLEITUNG SG1800 ABUS

Euro-Kompaktalarmierung

Installationsanleitung

SG1800 / SG1805 / SG1810

Euro compact alarm

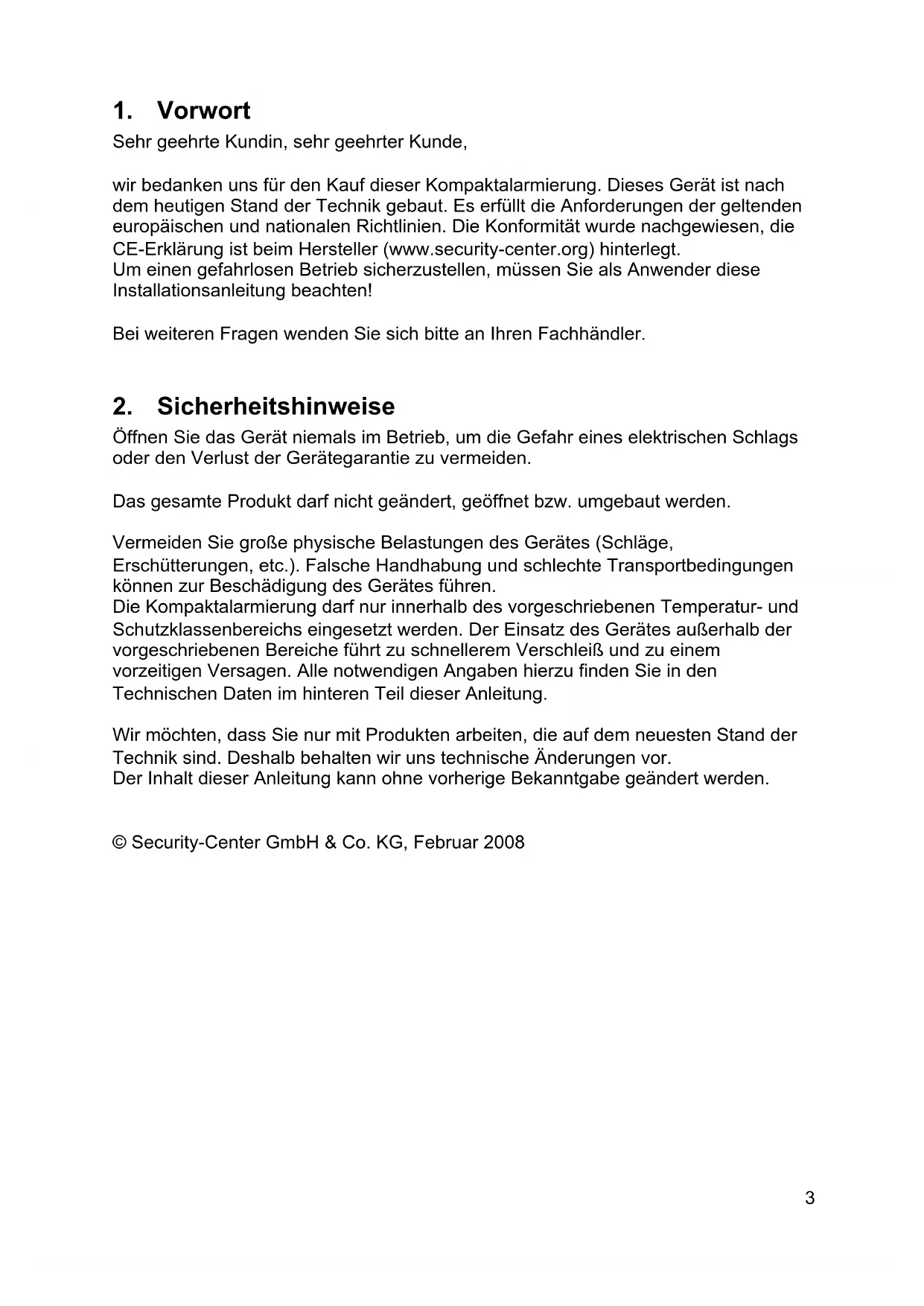

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieser Kompaktalarmierung. Dieses Gerät ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die CE-Erklärung ist beim Hersteller (www.security-center.org) hinterlegt.

Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Installationsanleitung beachten!

Bei weiteren Fragen wenden Sie sichitte an ihren Fachhändler.

2. Sicherheitshinweise

Öffnen Sie das Gerät niemals im Betrieb, um die Gefahr eines elektrischen Schlags oder den Verlust der Gerätegarantie zu vermeiden.

Das gesamte Produkt darf nicht geändert, geöffnet bzw. umgebaut werden.

Vermeiden Sie große physische Belastungen des Gerätes (Schläge,

Erschütterungen, etc.). Falsche Handhabung und schlechte Transportbedingungen können zur Beschädigung des Gerätes führen.

Die Kompaktalarmierungarf nur innerhalb des vorgeschriebenen Temperatur- und Schutzklassenbereichs eingesetzt werden. Der Einsatz des Gerätes außerhalb der vorgeschriebenen Bereiche führt zu schnellerem Verschleiß und zu einem vorzeitigen Versagen. Alle notwendigen Angaben hierzu finden Sie in den

Technischen Daten im hinteren Teil dieser Anleitung.

Wir möchten, dass Sie nur mit Produkten arbeiten, die auf dem neuesten Stand der Technik sind. Deshalb behalten wir uns technische Änderungen vor.

Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

© Security-Center GmbH & Co. KG, Februar 2008

3. Hauptmerkmale

• Robuste, wetterfeste Außensirene
• Lautstarker 106 dB Signalgeber
• LED-Blitztechnologie mit hoher Lebensdauer und geringem Stromverbrauch
• Drehbares Gehäuse aus Polykarbonat
• Inneres Metallgehäuse gegen Durchgriff
• Einstellbare Sirenenzeit und Sirenensignal
• Eingänge für positives oder negatives Ansteuerungssignal
• Störungsausgang und ansteuerbare Status-LED
  Notstromversorgung durch Akku (12 V/2,1 Ah)
• Überspannungs- und falscholungsgesicherte Spannungsvorsorgung
• Automatischer Regelkreis zur Akkuladung mit Tiefentladungsschutz
• Sabotageüberwachung durch Deckel- und Abrisskontakt

4. Lieferumfang

• 1 x Kompaktalarmierung
• 1 x Installationsanleitung
  1x Bohrschablone
• 4 × Schrauben (DIN 7981; 3,9 ~mm × 32 ~mm )

5. Montage

1. Öffnen Sie das Gehäuse indem Sie die Befestigungsschraube am Boden der Kompaktalarmierung herausdrehen.
2. Nehmen Sie nun die Bohrschablone aus der Verpackung und zeichnen Sie die Locher an der gewünschten Befestigungsliche an. Bohren Sie nun die Locher und setzen den Sie Befestigungsdüber ein.
3. Führer Sie nun die Anschlussleitungen durch die Bodenplatte der Sirene ein.
4. Verschrauben Sie die Bodenplatte der Sirene fest an der Befestigungsläche.
5. Nehmen Sie nun das innere Metallgehäuse durch Öffnen der unter angebrachten Schraube ab.
6. Verdrahten Sie jetzt die Kompaktalarmierung und setzen Sie Steckbrücken und Dip-Schalter je nach gewünschtem Verhalten (siehe)nachster Punkt "6. Inbetriebnahme").
7. Schlieben Sie nun den Akku (12 V/2,1 Ah) für die Notstromversorgung an.
8. Setzen Sie das innere Metallgehäuse auf und verschreiben Sie diesen ebenso wie den Frontdeckel, den Sie abschlussend anbringen und festschrauben.

6. Inbetriebnahme

HINWEIS:

Vergewissern Sie sich vor der Verdrahtung, dass die Spannungsvorsorgung abgeschaltet ist!

6.1 LED Anzeigen

LED	Beschreibung
POWER	Die Power-LED beschreibt den Betriebszustand der Sirene.
	AN: Spanningsversorgung liegt an der Sirene an.
	AUS: Keine Spanningsversorgung an der Sirene.
	BLINKEN: Störung der Sirene.
LED2	Status-LED
	AN: Eingangssignal am LED-Eingang.
	AUS: Kein Signal am Eingang.
	HINWEIS:
	Die Ansteuerung der LED ist frei wählbar, z. B.
	Alarmanlage scharf. Sie können aber auch den Eingang der Status-LED mit dem Ausgang des Störungsausgangs (TRBL) verbinden.

6.2 Steckbrücken

Einstellung	Beschreibung
STROB(Voreinstellung: AUTO)STROBAUTOSTROBMAN	Legt den Blitzmodus fest.AUTO: Der Blitz folgt der Sirenenansteuerung.MAN: Der Blitz folgt der Ansteuerung des ST-Eingangs.
TRIG(Voreinstellung: C+)TRIGC+TRIGc-	Einstellung des Ansteuerungspotentials der Sirene.C+: Benutzen Sie den C+ Anschluss um die Sirene zu aktivieren (Anschluss C- ist deaktiviert).C-: Benutzen Sie den C- Anschluss um die Sirene zu aktivieren (Anschluss C+ ist deaktiviert).
TAMPER(Voreinstellung: EXT)TAMPEREXTTAMPER	Legt das Verhalten des Sabotageausgangs (Deckel-und Abrisskontakt) fest/ext: Der NC-Sabotageausgang ist für den Anschluss an eine externe Sabotagelinievorgesehen.1 PIN (keine Verbindung):Der Sabotageausgang ist wie bei Einstellung EXT fürden Anschluss an eine externe Sabotagelinievorgesehen. Zusätzlich wird jedoch intern ein 2K2-Widerstand für die EOL-Verdrahtung in Reihe geschalten.INT:Nicht verwendet.

6.3 Dip-Schalter

Kconfiguration CONFIG	Beschreibung
CONFIG: 1(Voreinstellung: AUS)	Legt das Verhalten des Störungsausgangs (TRBL)fest.AN: Schaltet bei Störungen des Akkus (niedrigeSpannung oder Ladefehler), der Eingangsspannungund der Sirene.AUS: Schaltet nur bei Störungen des Akkus (niedrigeSpannung oder Ladefehler).
CONFIG: 2(Voreinstellung: AUS)	Die Voreinstellung AUSarf nicht geändert werden!
CONFIG: 3(Voreinstellung: AUS)	Legt die maximale Sirenendauer fest.AN: 5 MinutenAUS: 3 Minuten
	HINWEIS:Die Sirenendauer endet immer, wenn keinAktivierungssignal mehr an den Klemmen C+/C-anliegt!
CONFIG: 4(Voreinstellung: AUS)	Legt das Sirenensignal fest.AN: LangsamAUS: Schnell

Konfiguration ID1 Beschreibung
ID1: 1-3(Voreinstellung: Alle AUS)	Nicht verwendet.
ID1: 4(Voreinstellung: AUS)	Ausb Wahl des Sirenensignals nach Französischem Standard NFA2P.AN: Französischer StandardAUS: Normaler Standard

6.4 Verdrahtung

Anschlussklemme	Beschreibung
LED	Anschluss für LED2. Die LED leuchtet bei einer negativen Ansteuerung (0 V DC am Eingang).
AUX RED COM BLK	Standardanschlüsse für die Spannungsvorsorgung (13,8 V DC/200 mA maximal).
BUS YEL / BUS GRN	Nicht verwendet.
SPEAKER	Anschlüsse für den Sirenenlautsprecher (8 Ohm, 30 W).
BLK RED	Anschlüsse für die Notstromversorgung (12 V/2,1 Ah). Der Akku wird durch die interne Ladeelektronik selbständig geladen.
PS + PS -	Zusätzliche Anschlüsse für die Spannungsversorgung (13,8 V DC/ 1,6 A).
	HINWEIS:
	Falls Sie einen Akku verwenden,lassen Sie diese Anschlüsse frei!
	These Anschlüsse müssen verwendet werden, wenn Sie auf einen Akku verzachten wollen. Die maximale Stromaufnahme dieser Anschlüsse beträgt 1,6 A. Die Anschlüsse AUX Red und COM BLK können hierbei frei gelassen werden.
	HINWEIS:
	Vergewissern Sie sich, dass die Spannungssquelle die erforderliche Stromstände von 1,6 A liefert, ansonsten ist eine zuverlässige Alarmierung nicht gegeben!Außerdem besitzt die Kompaktalarmierung bei dieser Verdraughtung keine Notstromversorgung!
TAMPER R TAMPER F	Anschluss der Sabotagezone bzw. -linie
	HINWEIS:
	Das Verhalten der Kontakte hängt von der Steckbrücke TAMPER ab.
JP3 (Platine)	Die Anschlussleitung der Sabotagekontakte wird an den Pins JP3 aufgesteckt.
PROX (N.C)	Nicht verwendet.
TRBL (N.O)	Störungsausgang 12 V DC/70mA (negativ schaltend).
	HINWEIS:
	Das Verhalten des Störungsausgangs hängt von der Einstellung am Dip-Schalter (CONFIG 1) ab.
C+	- Anschluss an +12 V >>> Sirene ist aus- Abfall des +12 V Signals (oder schalten auf 0 V) >>> Sirene ist aktiviert
C-	- Anschluss an 0 V >>> Sirene ist aus- Abfall des 0 V Signals (oder schalten auf 12 V) >>> Sirene ist aktiviert
ST	- Anschluss an 0 V »»» Blitz ist aktiviert - Abfall des 0 V Signals (oder schalten auf 12 V) »»» Blitz ist aus
	HINWEIS:
	Die seperate Blitzansteuerung Funktioniert nur, wenn Steckbrücke STROB auf MAN gesteckt ist!

HINWEISE:

• Die Sirene Funktioniert nicht, wenn kein Akku angeschlossen ist oder keine zusätzliche Spannungsversorgung an den PS-Anschlüssen eingespeist wird.
• Um unbeabsichtigte Alarmierungen zu vermeiden reagiert Sirene und Blitz nach der erstmaligen Inbetriebnahme für eine Zeitdauer von 20 s nicht. Außen dem muss nach der Inbetriebnahme das Ruhesignal an C+/C- für mindestens 10s anliegen, bevor die Sirene auf Ansteuerungen reagiert.
• Zur Vermeidung von Tiefentladungen des Akkus wird die Notstromversorgung ab einer Unterschwelle von 10,5 V DC automatisch abgetrennt.

7. Technische Daten

Spannungsversorgung	Standardanschluss aus COM: 13,8 V DC/200 mA maximal Zusätzliche Anschlüsse PS+/PS-: 13,8 V DC/1,6 A
Stromaufnahme	Standby: 54 mA + Ladestrom Akku (max. 140 mA) Im Betrieb: 1,6 A (Sirene+Blitz)
Sirene	106 dB/3 m; 1500-1800 Hz
Blitz	SLT-LED mit 6000 mcd, Frequenz 60 Hz
Sabotagekontakt	24 V DC/0,5 A; NC- oder EOL-Verdraughtung
Störungsausgang	12 V DC/70 mA maximal (negativ schaltend)
Notstromversorgung	Akku 12 V/2,1 Ah; 177 mm x 34 mm x 60 mm; Automatische Abschaltung ab 10,5 V (Tiefentladungsschutz)
Umgebungsbedingungen	-25°C – 70°C; max. 95% Luftfeuchtigkeit
Schutzklasse	IP43, IK06
Gewicht	2,0 kg (ohne Akku)
Abmessungen	300 x 220 x 91 mm (HxBxT)
