BRUGSANVISNING SG1800 ABUS

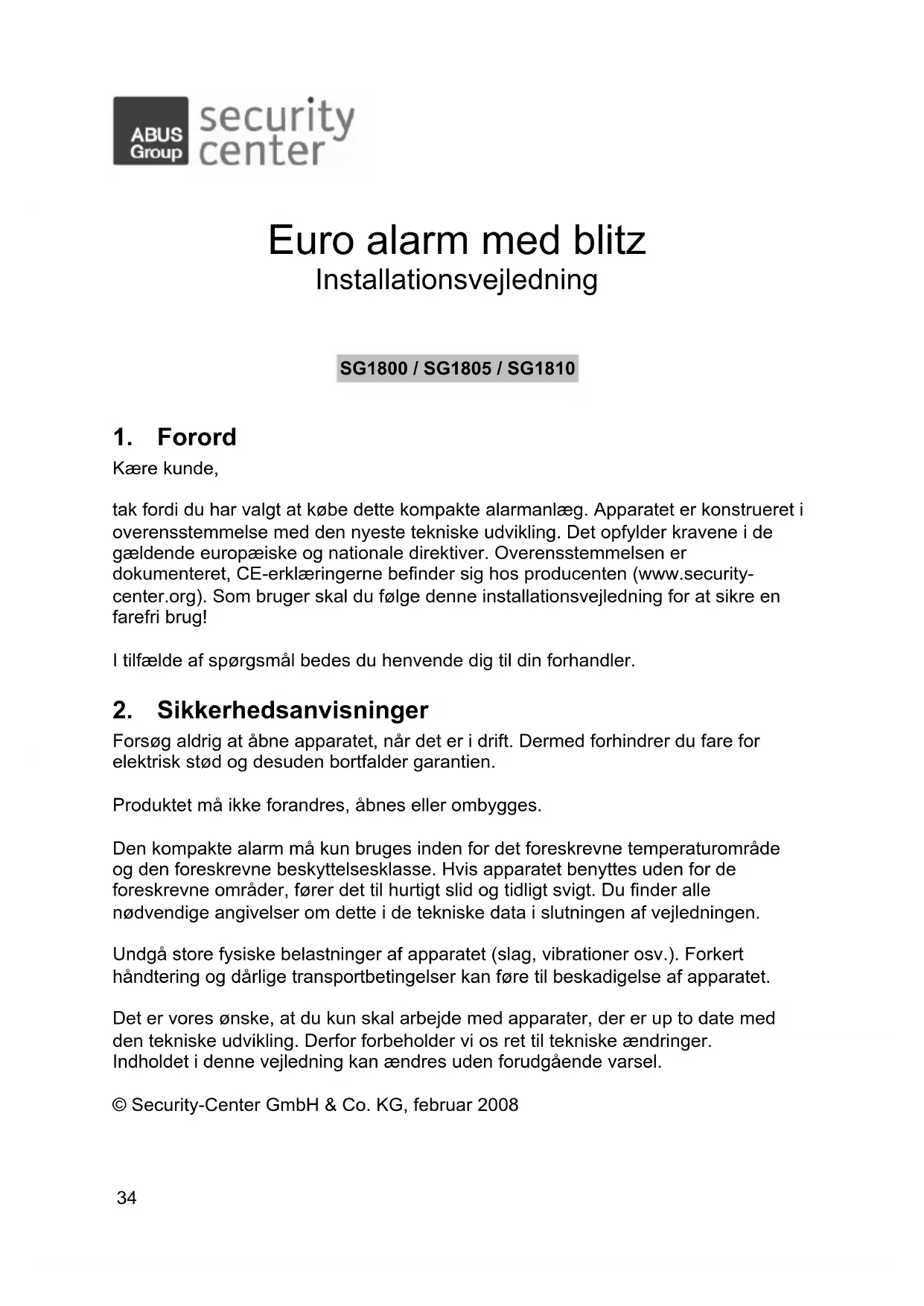

Kære kunde, tak fordi du har valgt at købe dette kompakte alarmanlæg. Apparatet er konstrueret i overensstemmelse med den nyeste tekniske udvikling. Det opfylder kravene i de gældende europæiske og nationale direktiver. Overensstemmelsen er dokumenteret, CE-erklæringerne befinder sig hos producenten (www.security- center.org). Som bruger skal du følge denne installationsvejledning for at sikre en farefri brug! I tilfælde af spørgsmål bedes du henvende dig til din forhandler.

2. Sikkerhedsanvisninger

Forsøg aldrig at åbne apparatet, når det er i drift. Dermed forhindrer du fare for elektrisk stød og desuden bortfalder garantien. Produktet må ikke forandres, åbnes eller ombygges. Den kompakte alarm må kun bruges inden for det foreskrevne temperaturområde og den foreskrevne beskyttelsesklasse. Hvis apparatet benyttes uden for de foreskrevne områder, fører det til hurtigt slid og tidligt svigt. Du finder alle nødvendige angivelser om dette i de tekniske data i slutningen af vejledningen. Undgå store fysiske belastninger af apparatet (slag, vibrationer osv.). Forkert håndtering og dårlige transportbetingelser kan føre til beskadigelse af apparatet. Det er vores ønske, at du kun skal arbejde med apparater, der er up to date med den tekniske udvikling. Derfor forbeholder vi os ret til tekniske ændringer. Indholdet i denne vejledning kan ændres uden forudgående varsel. © Security-Center GmbH & Co. KG, februar 2008 Euro alarm med blitz Installationsvejledning SG1800 / SG1805 / SG181035

3. Vigtigste egenskaber

• LED-blitzteknologi med lang levetid og lavt strømforbrug

• Drejeligt hus i polykarbonat

• Indvendigt metalkabinet beskytter mod at hænder stikkes ind

• Sirenetiden og -signalet kan indstilles

• Spændingsforsyningen er sikret mod overspænding og forkert polaritet

• Mulighed for positivt eller negativt aktiveringssignal

• Fejludgang og styrbar status-LED

• Sabotageovervågning vha. dæksel- og nedrivningskontakt

• 1 x installationsvejledning

1. Åbn huset ved at skrue fastgørelsesskruen i bunden af alarmen ud.

2. Tag nu boreskabelonen ud af emballagen og tegn borehullerne på den

ønskede montageflade. Bor hullerne og sæt montageplugs i.

3. Før tilslutningsledningerne ind gennem sirenens bund.

4. Skru sirenens bundplade fast til montagefladen.

5. Tag det indvendige metalkabinet ud ved at skrue skruen forneden af.

6. Tilslut herefter den kompakte alarm og anbring jumperne og DIP-

omskifteren alt efter ønsket adfærd (se næste punkt "6. Idriftsættelse").

7. Tilslut nu batteriet (12 V/2,1 Ah) til nødstrømsforsyningen.

8. Isæt det indvendige metalkabinet og luk det samt frontdækslet, som

anbringes og skrues fast til sidst.36

BEMÆRK: Inden du foretager ledningsføringen, skal du kontrollere, at spændingsforsyningen er koblet fra!

LED Beskrivelse POWER Power-LED’en beskriver sirenens driftstilstand. TIL: Der er spændingsforsyning til sirenen. FRA: Ingen spændingsforsyning til sirenen. BLINKER: Sirenen har en fejl. LED2 Status-LED TIL: Indgangssignal ved LED-indgang. FRA: Intet signal ved indgang. BEMÆRK: Aktivering af LED'en er valgfri, fx "slå alarmanlæg til". Du kan imidlertid også forbinde status-LED'ens indgang med fejludgangens (TRBL) udgang.

Spændings- forsyning (ekstraudstyr) Batteri Spændingsfor syning Status-LED NC-sabotage- udgang Fejludgang Sireneudgang + Blitzindgang - Sireneindgang + Sirene- højttaler JP337

C-: Benyt C- tilslutningen for at aktivere sirenen (tilslutning C+ er deaktiveret). TAMPER (Forindstilling: EXT) EXT TAMPER Fastlægger sabotageudgangens adfærd (dæksel- og nedrivningskontakt). EXT: NC-sabotageudgangen er beregnet til tilslutning til en ekstern sabotagelinje. TAMPER

1 PIN (ingen forbindelse): Sabotageudgangen er (som ved indstillingen EXT) beregnet til tilslutning til en ekstern sabotagelinje. Derudover kobles internt en 2K2-modstand til EOL- ledningsføringen i række. INT TAMPER

INT: Ikke anvendt.38

Konfiguration CONFIG Beskrivelse CONFIG: 1 (Forindstilling: FRA) Fastlægger fejludgangens adfærd (TRBL). TIL: Kobler ved fejl ved batteriet (lav spænding eller opladningsfejl), indgangsspændingen og sirenen. FRA: Kobler kun ved batterifejl (lav spænding eller opladningsfejl). CONFIG: 2 (Forindstilling: FRA) Forindstillingen FRA må ikke ændres! CONFIG: 3 (Forindstilling: FRA) Fastlægger sirenesignalets maks. varighed. TIL: 5 minutter FRA: 3 minutter BEMÆRK: Sirenesignalet ophører, hvis der ikke længere er noget aktiveringssignal ved terminalerne C+/C-! CONFIG: 4 (Forindstilling: FRA) Fastlægger sirenesignalet. TIL: Langsomt FRA: Hurtigt

Tilslutningsklemme Beskrivelse LED Tilslutning for LED2. LED'en lyser ved en negativ aktivering (0 V DC ved indgangen). AUX RED COM BLK Standardtilslutninger til spændingsforsyningen (13,8 V DC/200 mA maks.).

Ikke anvendt. SPEAKER Tilslutninger til sirenens højttaler (8 ohm, 30 W). BLK RED Tilslutninger til nødstrømsforsyningen (12 V/2,1 Ah). Batteriet oplader sig selvstændigt vha. den interne opladningselektronik. PS + PS - Ekstra tilslutninger til spændingsforsyningen (13,8 V DC/1,6 A). BEMÆRK: Hvis du bruger et batteri, skal du ikke anvende disse tilslutninger! Tilslutningerne skal anvendes, hvis du vil undvære brug af et batteri. Tilslutningernes maks. strømforbrug udgør 1,6 A. Tilslutningerne AUX Red og COM BLK kan forblive frie. BEMÆRK: Kontrollér, at spændingskilden leverer den nødvendige strømstyrke på 1,6 A, da alarmen ellers ikke fungerer pålideligt! Desuden har den kompakte alarm ikke nogen nødstrømsforsyning ved denne ledningsføring! TAMPER R TAMPER F JP 3 (printkort) Sabotagetilslutninger til dæksel- og nedrivningskontakt. Tilslutningernes adfærd afhænger af jumperen TAMPER. Sabotagekontakterne sættes på stikbenene JP3. PROX (N.C) Ikke anvendt. TRBL (N.O) Fejludgangens adfærd afhænger af indstillingen ved DIP-omskifteren (CONFIG 1).

- Tilslutning til + 12 V »»» Sirenen er slået fra - Frafald af +12 V-signalet (eller kobling til 0 V) »»» Sirenen er aktiveret

- Tilslutning til + 0 V »»» Sirenen er slået fra - Frafald af 0 V-signalet (eller kobling til 12 V) »»» Sirenen er aktiveret40

- Tilslutning til + 0 V »»» Blitzen er aktiveret - Frafald af 0 V-signalet (eller kobling til 12 V) »»» Blitzen er slået fra BEMÆRK: Den separate blitz-aktivering fungerer kun, hvis jumperen STROB er tilsluttet til MAN! BEMÆRK: - Sirenen fungerer ikke, hvis der ikke er tilsluttet noget batteri eller der ikke tilføres en ekstra spændingsforsyning til PS-tilslutningerne. - Ved første idriftsættelse reagerer sirenen og blitzen ikke i 20 sek. for at undgå utilsigtede alarmsignaler. Desuden skal hvilesignalet foreligge i min. 10 sek. ved C+/C- efter idriftsættelsen, inden sirenen reagerer på aktiveringer. - For at undgå dybafladninger af batteriet frakobles nødstrømsforsyningen automatisk ved en undergrænse på 10,5 V DC.
