Caractéristiques techniques	Débit : 3,785 L/min, Puissance : 40 W, Alimentation : 220-240 V, Fréquence : 50 Hz
Utilisation	Conçue pour filtrer l'eau des piscines hors-sol, compatible avec les piscines jusqu'à 15 m³.
Maintenance et réparation	Remplacement régulier du filtre, nettoyage de la pompe et vérification des joints d'étanchéité.
Sécurité	Équipée d'un système de protection contre la surchauffe, ne pas immerger la pompe.
Informations générales	Poids : 2,5 kg, Dimensions : 30 x 20 x 20 cm, Garantie : 1 an.

FOIRE AUX QUESTIONS - Flowclear 58516 BESTWAY

Comment puis-je installer la pompe BESTWAY Flowclear 58516 ?

Pour installer la pompe, commencez par placer la pompe sur une surface plane et stable près de la source d'eau. Connectez les tuyaux de la pompe aux prises appropriées sur la piscine et assurez-vous que toutes les connexions sont bien serrées pour éviter les fuites.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord que la pompe est bien branchée et que l'alimentation électrique fonctionne. Assurez-vous également que le filtre est propre et que l'eau peut circuler librement. Si la pompe ne démarre toujours pas, vérifiez les fusibles ou les disjoncteurs.

Comment nettoyer le filtre de la pompe ?

Pour nettoyer le filtre, retirez-le de la pompe et rincez-le à l'eau claire pour éliminer les débris. Si le filtre est très encrassé, vous pouvez le plonger dans une solution de nettoyage douce pendant quelques minutes avant de le rincer à nouveau.

La pompe fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer qu'il y a un objet bloqué dans la pompe ou que le filtre est sale. Vérifiez et nettoyez le filtre, et inspectez la pompe pour tout objet étranger. Si le problème persiste, contactez le service client.

Quelle est la capacité de filtration de la pompe BESTWAY Flowclear 58516 ?

La pompe BESTWAY Flowclear 58516 a une capacité de filtration d'environ 3,8 m³/h, ce qui la rend adaptée pour des piscines de taille moyenne.

Puis-je utiliser la pompe pour des piscines hors-sol ?

Oui, la pompe BESTWAY Flowclear 58516 est conçue pour être utilisée avec des piscines hors-sol. Assurez-vous simplement que les connexions sont compatibles.

Comment savoir si la pompe doit être remplacée ?

Si la pompe ne fonctionne plus malgré tous les contrôles effectués, si elle présente des signes de dommages visibles ou si elle fuit, il peut être temps de la remplacer.

MODE D'EMPLOI Flowclear 58516 BESTWAY

SÉCURITÉ Vous devez toujours respecter les précautions de sécurité de base concernant l'installation et l'utilisation de cet équipement électrique qui comprennent :

ATTENTION - Pour réduire les risques de blessure, ne jamais autoriser les enfants à utiliser ce produit sans surveillance. ATTENTION - RISQUE D’ÉLECTROCUTION- Ne branchez que sur une prise de terre protégée par un disjoncteur de fuite de terre (GFCI). Adressez-vous à un électricien qualifié si vous ne pouvez pas vérifier que la prise est protégée par un GFCI. MISE EN GARDE - Pour limiter le risque de choc électrique, la piscine ne doit pas être installée à moins de 1,8 m (6 pieds) de toute prise électrique. Ne placez pas d'appareils portables à moins de 1,5 m (5 pieds) de la piscine. NE PAS ENTERRER LE CORDON. Placer le cordon de manière à minimiser les risques encourus par le passage de tondeuses, tronçonneuses et autres équipements. ATTENTION - Pour réduire les risques d’électrocution, remplacer immédiatement tout cordon endommagé. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'eviter un danger. ATTENTION - Pour réduire les risques d’électrocution, ne pas utiliser de rallonge pour relier l’unité à la prise électrique ; utiliser une prise bien située. MISE EN GARDE : Ce filtre à sable doit être utilisé uniquement dans des piscines démontables. Il ne doit pas être utilisé dans des piscines fixes. Une piscine démontable est conçue pour pouvoir être facilement démontée pour son stockage et remontée dans son intégrité d’origine. Une piscine fixe est construite sur ou dans le sol ou dans un bâtiment et elle ne peut pas être facilement démontée pour le stockage. ATTENTION - Cet appareil n'est pas conçu pour être utilisé par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous surveillance ou bien s'ils ont été informés quant à l'utilisation de l'appareil par une personne responsible de leur sécurité. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Les installations électriques doivent respecter les règles nationales de câblage, consultez un électricien qualifié si vous avez des questions. La pompe doit être munie d'un transformateur de séparation ou d'un dispositif à courant résiduel (RCD) qui répond avec une intensité de courant ne dépassant pas 30 mA. Contrôlez et vérifiez SVP que tous les composants du filtre à sable sont présents avant l’utilisation. Informez Bestway à l’adresse du service clientèle répertoriée dans ce manuel en cas de dommage ou de pièces manquantes au moment de l'achat.

Visitez la chaîne YouTube de Bestway

DES QUESTIONS ? DES PROBLÈMES ? DES PIÈCES MANQUANTES ? Pour les FAQ, les notices, les vidéos ou les pièces détachées, veuillez visiter bestwaycorp.com/supportATTENTION

IMPORTANTES CONSIGNES DE

SÉCURITÉ Vous devez toujours respecter les précautions de sécurité de base concernant l'installation et l'utilisation de cet équipement électrique qui comprennent :

ATTENTION - Pour réduire les risques de blessure, ne jamais autoriser les enfants à utiliser ce produit sans surveillance. ATTENTION - RISQUE D’ÉLECTROCUTION- Ne branchez que sur une prise de terre protégée par un disjoncteur de fuite de terre (GFCI). Adressez-vous à un électricien qualifié si vous ne pouvez pas vérifier que la prise est protégée par un GFCI. MISE EN GARDE - Pour limiter le risque de choc électrique, la piscine ne doit pas être installée à moins de 1,8 m (6 pieds) de toute prise électrique. Ne placez pas d'appareils portables à moins de 1,5 m (5 pieds) de la piscine. NE PAS ENTERRER LE CORDON. Placer le cordon de manière à minimiser les risques encourus par le passage de tondeuses, tronçonneuses et autres équipements. ATTENTION - Pour réduire les risques d’électrocution, remplacer immédiatement tout cordon endommagé. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'eviter un danger. ATTENTION - Pour réduire les risques d’électrocution, ne pas utiliser de rallonge pour relier l’unité à la prise électrique ; utiliser une prise bien située. MISE EN GARDE : Ce filtre à sable doit être utilisé uniquement dans des piscines démontables. Il ne doit pas être utilisé dans des piscines fixes. Une piscine démontable est conçue pour pouvoir être facilement démontée pour son stockage et remontée dans son intégrité d’origine. Une piscine fixe est construite sur ou dans le sol ou dans un bâtiment et elle ne peut pas être facilement démontée pour le stockage. ATTENTION - Cet appareil n'est pas conçu pour être utilisé par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous surveillance ou bien s'ils ont été informés quant à l'utilisation de l'appareil par une personne responsible de leur sécurité. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Les installations électriques doivent respecter les règles nationales de câblage, consultez un électricien qualifié si vous avez des questions. La pompe doit être munie d'un transformateur de séparation ou d'un dispositif à courant résiduel (RCD) qui répond avec une intensité de courant ne dépassant pas 30 mA. Contrôlez et vérifiez SVP que tous les composants du filtre à sable sont présents avant l’utilisation. Informez Bestway à l’adresse du service clientèle répertoriée dans ce manuel en cas de dommage ou de pièces manquantes au moment de l'achat.

SÉCURITÉ Vous devez toujours respecter les précautions de sécurité de base concernant l'installation et l'utilisation de cet équipement électrique qui comprennent :

ATTENTION - Pour réduire les risques de blessure, ne jamais autoriser les enfants à utiliser ce produit sans surveillance. ATTENTION - RISQUE D’ÉLECTROCUTION- Ne branchez que sur une prise de terre protégée par un disjoncteur de fuite de terre (GFCI). Adressez-vous à un électricien qualifié si vous ne pouvez pas vérifier que la prise est protégée par un GFCI. MISE EN GARDE - Pour limiter le risque de choc électrique, la piscine ne doit pas être installée à moins de 1,8 m (6 pieds) de toute prise électrique. Ne placez pas d'appareils portables à moins de 1,5 m (5 pieds) de la piscine. NE PAS ENTERRER LE CORDON. Placer le cordon de manière à minimiser les risques encourus par le passage de tondeuses, tronçonneuses et autres équipements. ATTENTION - Pour réduire les risques d’électrocution, remplacer immédiatement tout cordon endommagé. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'eviter un danger. ATTENTION - Pour réduire les risques d’électrocution, ne pas utiliser de rallonge pour relier l’unité à la prise électrique ; utiliser une prise bien située. MISE EN GARDE : Ce filtre à sable doit être utilisé uniquement dans des piscines démontables. Il ne doit pas être utilisé dans des piscines fixes. Une piscine démontable est conçue pour pouvoir être facilement démontée pour son stockage et remontée dans son intégrité d’origine. Une piscine fixe est construite sur ou dans le sol ou dans un bâtiment et elle ne peut pas être facilement démontée pour le stockage. ATTENTION - Cet appareil n'est pas conçu pour être utilisé par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous surveillance ou bien s'ils ont été informés quant à l'utilisation de l'appareil par une personne responsible de leur sécurité. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Les installations électriques doivent respecter les règles nationales de câblage, consultez un électricien qualifié si vous avez des questions. La pompe doit être munie d'un transformateur de séparation ou d'un dispositif à courant résiduel (RCD) qui répond avec une intensité de courant ne dépassant pas 30 mA. Contrôlez et vérifiez SVP que tous les composants du filtre à sable sont présents avant l’utilisation. Informez Bestway à l’adresse du service clientèle répertoriée dans ce manuel en cas de dommage ou de pièces manquantes au moment de l'achat.

Diamètre du filtre : Surface réelle de filtration : Pression maximale de fonctionnement : Pression de fonctionnement du filtre à sable : Température maximale de l’eau : Sable : Dimensions du sable : Capacité de sable : 270 mm

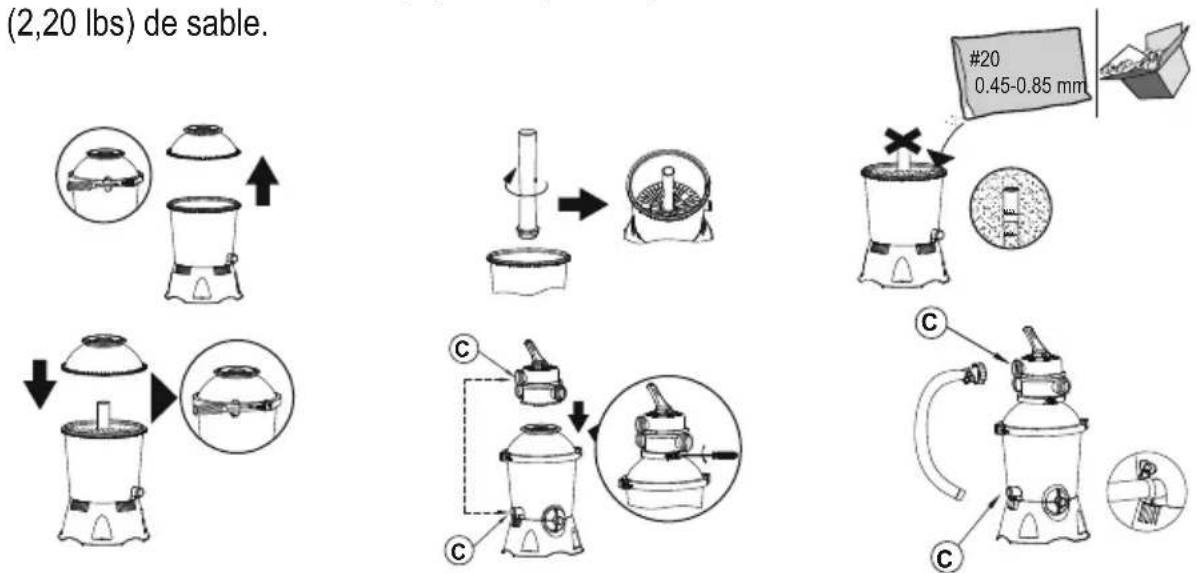

< 0.25 Bar (3.5 PSI) 35°C Non compris #20 sable siliceux, 0,45-0,85 mm Approximately 8.5 kg 703 mm 311 mm 270 mm Avant de monter le filtre à sable, prenez quelques minutes pour vous familiariser avec toutes ses pièces.

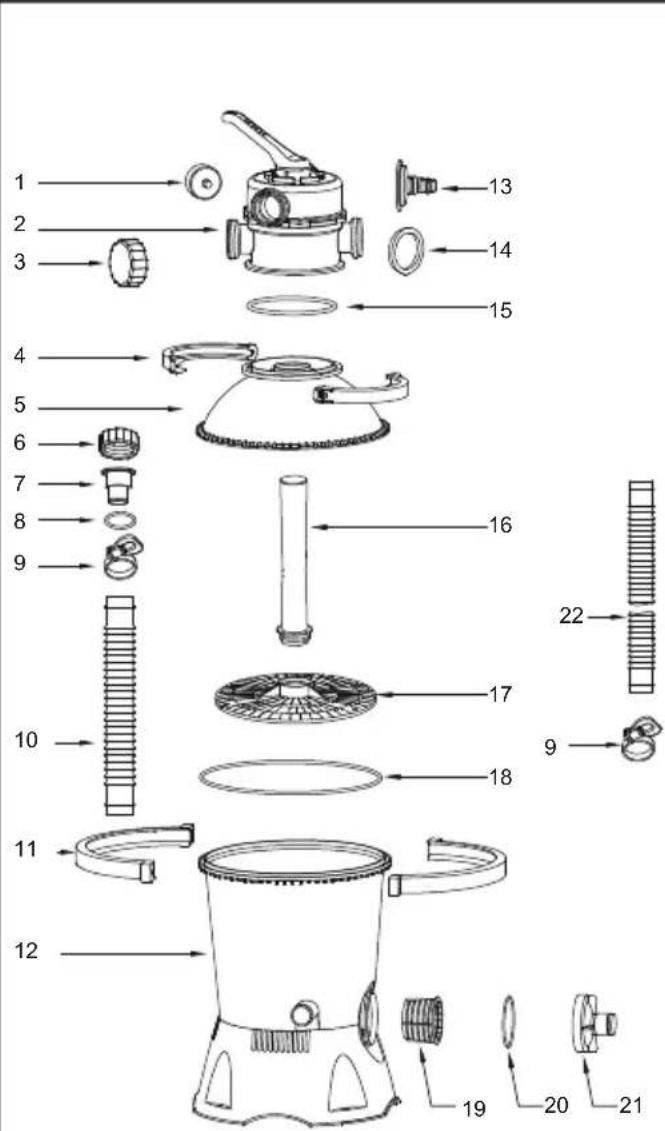

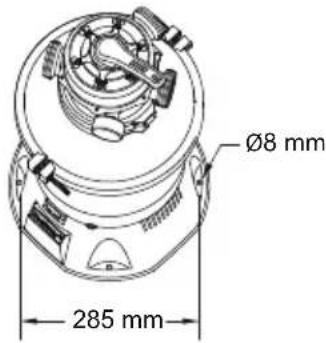

VUE D’ENSEMBLE DES PIÈCES8

PIÈCE DE RECHANGE N°

1. Enlevez tous les composants de l’emballage et contrôlez que rien ne

soit endommagé. Si l’appareil est endommagé, avertissez immédiatement le revendeur chez lequel vous avez acheté l’appareil.

2. Le filtre à sable doit être placé sur un sol solide et

à niveau, de préférence une dalle en béton. Placez le filtre à sable pour que les orifices et la soupape de réglage soient accessibles pour le fonctionnement, l’entretien et l’hivernage.

Le filtre à sable doit être fixé à la verticale sur le sol ou sur un certain socle en bois ou en béton avant d'être utilisé pour éviter que le filtre à sable tombe accidentellement. Le filtre à sable complètement monté dépasse les 18 kg. Les trous de montage doivent avoir 8 mm de diamètre et être espacés de 285 mm. Utilisez deux écrous avec un diamètre maximal de 8 mm pour fixer le filtre à sable sur le support. Ø8 mm 285 mm REMPLISSEZ DE SABLE DE FILTRATION DE QUALITÉ POUR PISCINE/POLYSPHÈRES FLOWCLEAR™. REMARQUE : Utilisez uniquement du sable pour filtre de piscine, sans calcaire ou argile : #20 sable siliceux 0,45-0,85 mm, un sachet de 8.5 kg environ devrait suffire. Si vous n'utilisez pas la taille recommandée de sable de filtration, les performances de filtration seront réduites et le filtre à sable peut être endommagé, annulant ainsi la garantie. REMARQUE : Pour éviter d’endommager le dépollueur quand on ajoute le sable, versez un peu d’eau dans le réservoir pour immerger le dépollueur dans le collet de raccord. REMARQUE : le sable/les polysphères Flowclear™ ne sont pas inclus. REMARQUE : utilisez 28 g (0,06 lbs) de polysphères Flowclear™ pour remplacer 1 kg (2,20 lbs) de sable.

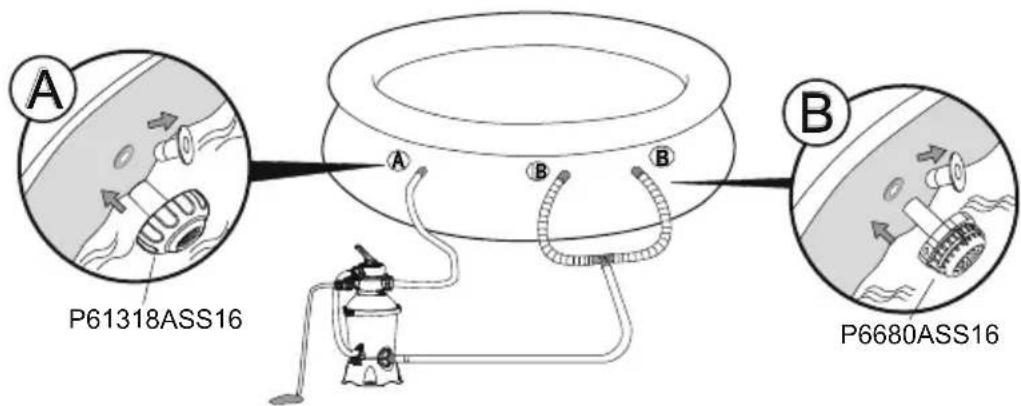

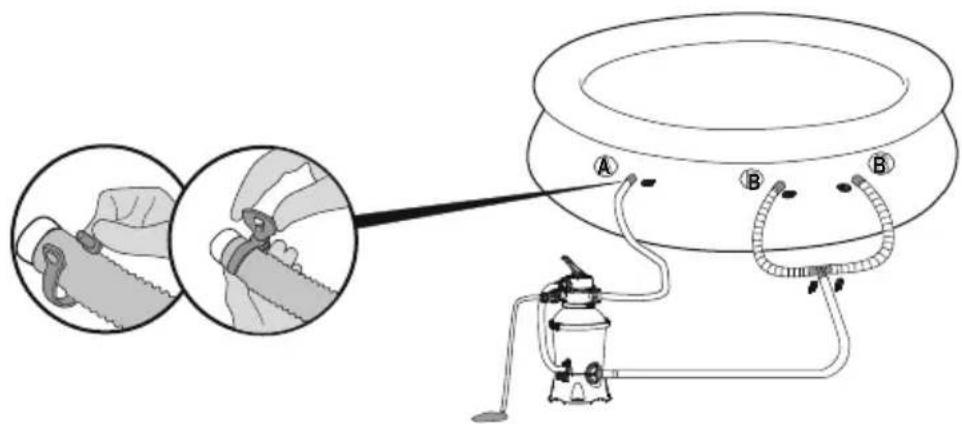

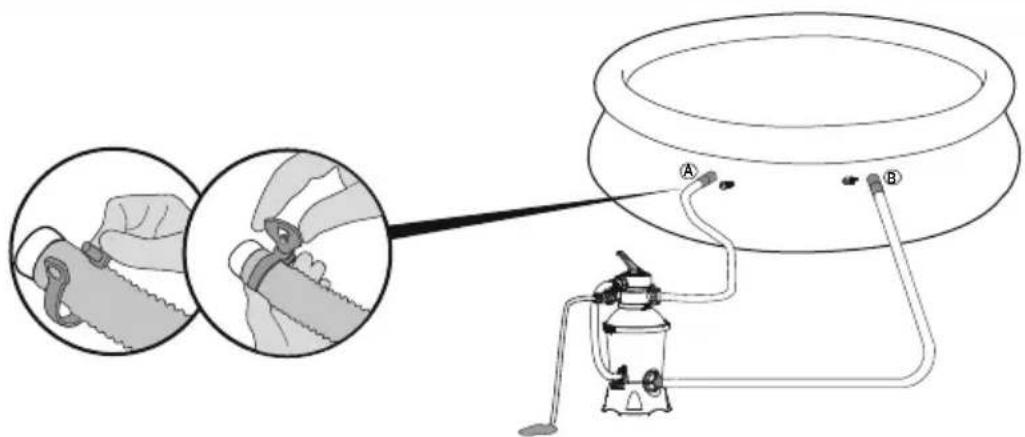

Pour le raccord de 38 mm (1,5 po.)

Tuyau d’arrosage (il n’est pas fourni avec)Pour la fonction de vidange, lavage à contre-courant et rinçage

Tuyau d’arrosage (il n’est pas fourni avec)Pour la fonction de vidange, lavage à contre-courant et rinçage

AVERTISSEMENT : Pour éviter d’endommager

l’équipement et de vous blesser, coupez toujours le filtre à sable avant de changer la fonction de la vanne de commande. Le changement de position de la soupape quand la pompe est en marche peut endommager la soupape de réglage, ce qui peut provoquer des blessures ou des dommages à l’appareil. Comment utiliser la soupape de réglage Appuyez sur la poignée de la soupape de réglage et tournez-la sur la fonction souhaitée.

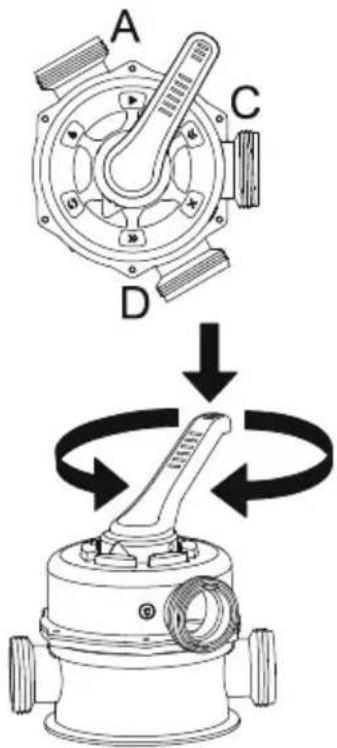

FONCTIONS DE LA SOUPAPE DE

RÉGLAGE La soupape de réglage est utilisée pour sélectionner 6 différentes fonctions du filtre: Filtration, Rinçage, Circulation, Lavage à contre-courant, Fermeture, Drainage. Avant d’allumer, veuillez lire attentivement la notice. STOP

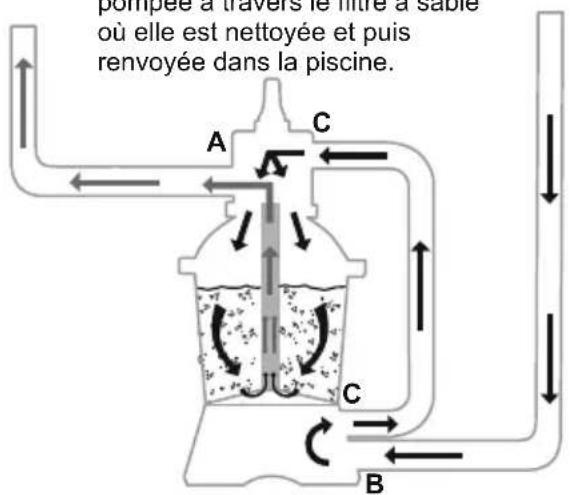

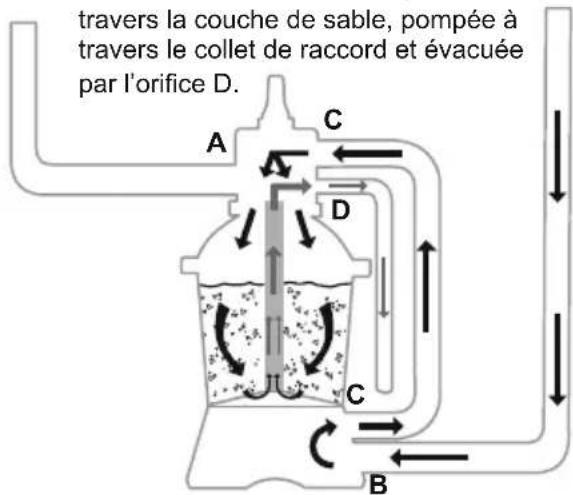

FONCTIONNEMENT Filtration : Cette fonction est utilisée pour filtrer l’eau et de la piscine et la soupape est sur ce réglage 99% des fois. L’eau est pompée à travers le filtre à sable où elle est nettoyée et puis renvoyée dans la piscine. Fermeture : Cette fonction arrête le passage de l’eau entre le filtre à sable et la piscine.

Contrôlez que toutes les dispositions d’évacuation des eaux usées suivent les réglementations locales ou nationales. N’éliminez pas l’eau là où elle pourrait provoquer une inondation ou des dégâts.

• Quand la soupape de réglage est réglée sur la position Lavage à contre-courant, Rinçage ou Drainage, l’eau est évacuée par l’orifice D de la soupape de réglage.

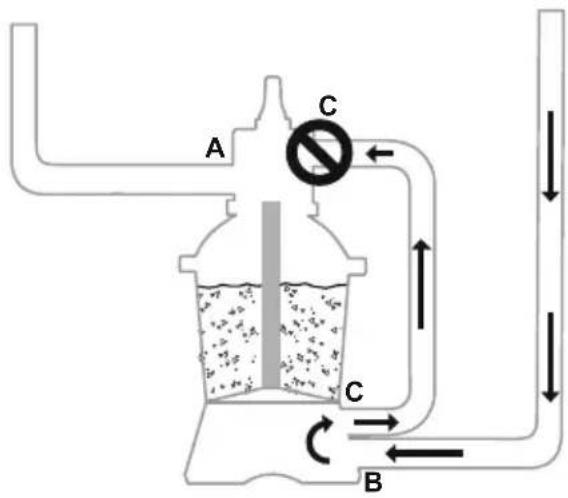

Ne branchez pas ou ne faites pas fonctionner le filtre à sable avec la soupape de réglage en position Fermeture car cela pourrait endommager le filtre à sable.

Lorsque le filtre à sable est en fonction, ne réglez pas la soupape de commande entre deux fonctions , ou cela provoquera une fuite.

• Pour éviter les fuites d’eau, vissez le bouchon de l’orifice D sur l’orifice D de la soupape de réglage avant de faire fonctionner le filtre à sable.

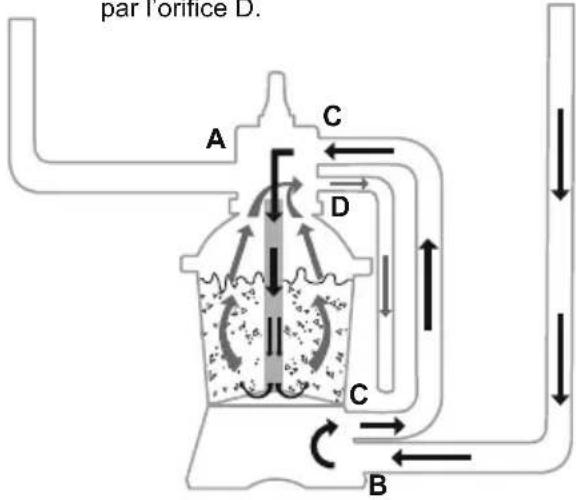

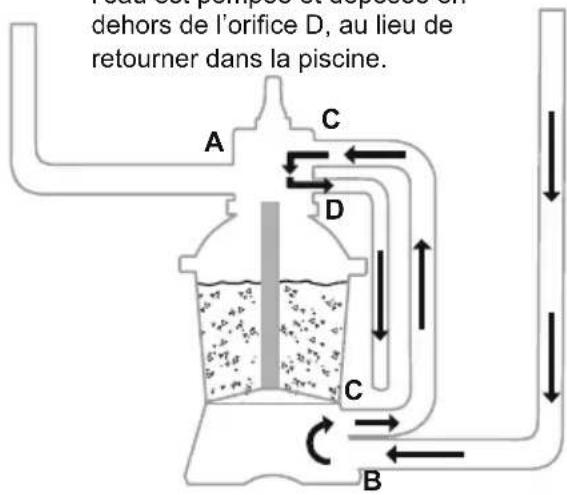

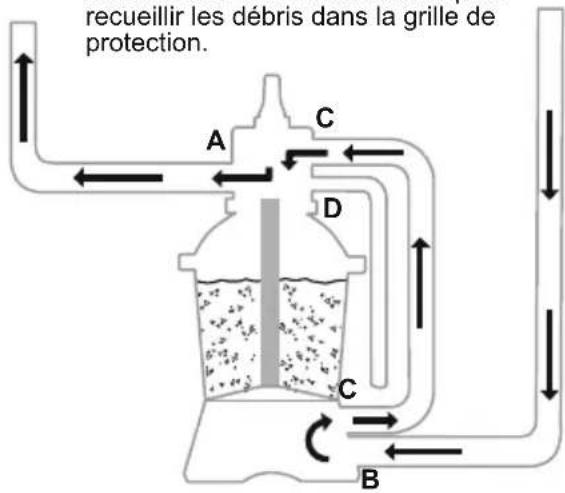

Drainage : Cette fonction draine l’eau provenant de la piscine ; c’est un autre réglage de by-pass du filtre, l’eau est pompée et déposée en dehors de l’orifice D, au lieu de retourner dans la piscine. Circulation : Cette fonction fait circuler l’eau de la piscine en by-passant le filtre à sable ; utilisez cette fonction si le filtre est cassé pour recueillir les débris dans la grille de protection. Lavage à contre-courant : Cette fonction est utilisée pour nettoyer la couche de sable ; l’eau est aspirée à travers le collet de raccord, pompée à travers la couche de sable et évacuée par l’orifice D. Rinçage : Cette fonction est utilisée pour la mise en marche initiale, le nettoyage et la mise à niveau de la couche de sable après le lavage à contre-courant ; l’eau est aspirée à travers la couche de sable, pompée à travers le collet de raccord et évacuée par l’orifice D.

Appuyez sur la poignée de la vanne de commande et attendez que l’eau s’écoule par l’orifice D pour évacuer l’air. REMARQUE : il est fondamental de répéter cette opération à chaque fois que vous démarrez la pompe après l’hivernage, l’entretien et le lavage à contre-courant du lit de sable.

INSTRUCTIONS POUR LA PREMIÈRE UTILISATION

Il faut effectuer le lavage à contre-courant et le rinçage pour préparer la pompe à sa première utilisation et pour laver le sable. ATTENTION : NE FAITES PAS FONCTIONNER LE FILTRE À SABLE À SEC

1. Appuyez sur la poignée de la vanne de commande et tournez-la jusqu'à

la fonction de lavage à contre-courant.

2. Branchez et faites fonctionner le filtre à

sable pendant 3 à 5 minutes ou jusqu’à ce que l’eau soit claire.

3. Éteignez le filtre à sable et réglez la vanne de

commande sur la fonction de rinçage.

4. Allumez le filtre à sable et faites-le fonctionner pendant 1 min. Cela fait

repasser l’eau à travers le filtre à sable et vidange l’eau par l’orifice D.

5. Éteignez le filtre à sable. Réglez la vanne de commande sur la fonction

6. Ajoutez de l’eau dans la piscine si cela s’avère nécessaire.

IMPORTANT : cette procédure enlève l’eau de la piscine, il faut donc que vous la remplaciez. Éteignez le filtre à sable immédiatement si le niveau de l’eau descend près des vannes d’entrée et de sortie de la piscine.

1. Le filtre à sable est prêt pour l’utilisation.

Réglez la soupape de réglage sur la fonction Filtration. REMARQUE : Pour éviter les risques d’électrocution, séchez l’eau sur vous-même et sur le filtre à sable.

2. Allumez le filtre à sable pour le faire

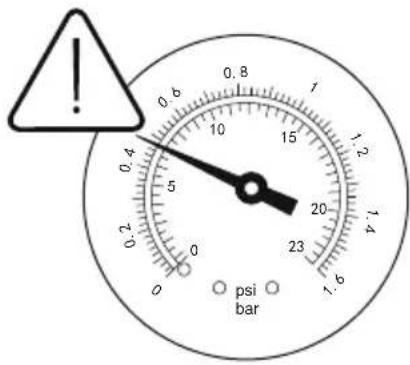

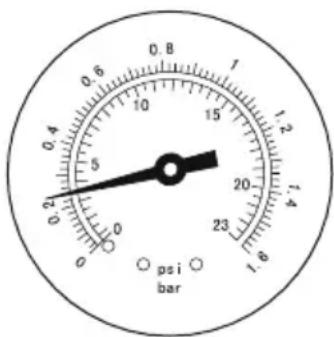

fonctionner. REMARQUE : Le filtre à sable commence son cycle de filtration. Contrôlez que l’eau retourne dans la piscine et prenez note de la pression sur le manomètre. Généralement, la pression recommandée du filtre à sable est inférieure à 0,25 Bar (3.5 PSI) pendant le fonctionnement. Lavage à contre-courant RinçageATTENTION : vous devez vérifier que le filtre à sable est coupé et débranché avant de commencer l’entretien car il existe un risque de blessure grave voire mortelle. Au fur et à mesure que la saleté s’accumule à l’intérieur du filtre à sable, la pression augmente sur le manomètre. Quand le manomètre indique 0,25 Bar (3,5 PSI) ou plus, ou que le débit d’eau s’écoulant dans la piscine est trop faible, il est temps de nettoyer le sable. Pour nettoyer le lit de sable, suivez toutes les instructions indiquées précédemment dans le chapitre : Contre-courant et Rinçage. REMARQUE : le manomètre n’est prévu que pour la maintenance et la valeur du manomètre sert uniquement de référence, il ne faut pas l’utiliser comme instrument de précision. REMARQUE : nous vous conseillons de nettoyer le lit de sable une fois par mois ou moins souvent en fonction de la fréquence d'utilisation de la piscine. Ne nettoyez pas trop souvent le sable.

1. Éteignez le filtre à sable et réglez la vanne de

commande sur la fonction Fermé.

2. Remplacez les grilles par des bouchons

d'obturation pour éviter que l'eau s'échappe.

3. Enlevez le couvercle du tamis en le

4. Retirez le tamis et éliminez tous les déchets.

5. Remettez le tamis en place. Assurez-vous

que le tamis soit aligné.

6. Assurez-vous que la bague d’étanchéité soit en place. Vissez le

7. Enlevez les bouchons d’obturation et insérez les grilles

REMARQUE : Le tamis doit être vidé et nettoyé périodiquement. Un tamis sale ou obstrué réduit les performances du filtre à sable.

1. Éteignez le filtre à sable et réglez la vanne de commande sur la

fonction de vidange.

2. Détachez le tuyau de l’orifice A de la piscine et de l’orifice A du

ENTRETIEN DU FILTRE À SABLE

psi bar26 filtre à sable et fixez-le à l’orifice D. REMARQUE : n’oubliez pas de remplacer la grille par un bouchon d'obturation pour éviter que l'eau s'échappe.

3. Allumez le filtre à sable pour faire fonctionner le filtre et évacuer

l’eau de la piscine. ATTENTION : NE FAITES PAS FONCTIONNER LE FILTRE À SABLE À SEC. Dans les régions où les températures hivernales sont glaciales, il faut ranger l’équipement de piscine pendant l'hiver pour éviter de l'endommager. Si vous laissez l’eau geler cela endommagera le filtre à sable et rendra la garantie caduque.

1. Lavez à contre-courant le filtre à sable.

2. Vidangez la piscine conformément à la notice d’utilisation de la piscine.

3. Débranchez les deux tuyaux de la piscine et du filtre à sable.

4. Videz entièrement le sable du réservoir et séchez tous les composants.

5. Rangez le filtre à sable dans un endroit sec, hors de portée des enfants.

RANGEMENT DÉPANNAGE Problèmes Éventuelles causes Solutions Le sable s’écoule dans la piscine - Le sable est trop petit - Déplacez la vanne de commande de la fonction contre-courant à celle de filtration sans arrêter le filtre à sable - Le niveau du sable est trop élevé - Le skimmer était cassé - Sable de silice n° 20 de 0,45 à 0,85 mm recommandé - Arrêtez le filtre à sable chaque fois que vous réglez la vanne de commande - Vérifiez si le niveau du sable se trouve entre les indications “MAX”et “ MIN” sur l’emboîtement du collecteur - Remplacez le skimmer L’eau ne s’écoule pas Pression excessive du filtre - Filtre sale - Lit de sable calcifié - Contre-courant insuffisant - Le manomètre était cassé - Contre-courant - Inspectez le sable et changez-le si cela s'avère nécessaire - Contre-courant jusqu’à ce que l’effluent soit propre - Remplacez le manomètre La vanne de commande fuit au niveau de l’orifice D Fuites au niveau des raccords - La vanne de commande a été réglée entre deux fonctions - Le joint était cassé - Réglez sur une fonction - Remplacez le joint - La rondelle des raccords n’est pas à sa place - La rondelle des raccords est cassée - Le joint torique sur le raccord du tuyau était cassé - Tuyaux desserrés - Repositionnez la rondelle - Remplacez la rondelle - Remplacez le joint torique - Serrez-les - Les bouchons d’obturation n’ont pas été enlevés - L’air n’a pas été libéré - La vanne de commande a été réglée sur Fermée - La crépine était bloquée - Le filtre à sable est cassé - Enlevez les bouchons d’obturation et insérez les grilles - Libérez l’air - Réglez sur la fonction de filtration - Nettoyez la crépine - Appelez le service d’assistanceADVERTENCIA
