MANUAL DE UTILIZADOR Flowclear 58516 BESTWAY

8.5 kg aproximadamente

RECOMENDAMOS NÃO DEVOLVERO PRODUTO PARA A LOJA Dúvidas? Problemas?Faltam peças?Para FAQ, manuais, vídeos oupeças de reposição, visite bestwaycorp.com/support

Diâmetro do filtro: Área efetiva do filtro: Máx. Pressão operacional: Pressão de funcionamento do filtro de areia: Máx. Temperatura da água: Areia: Dimensão da Areia: Capacidade da Areia: 270 mm

< 0.25 Bar (3.5 PSI) 35°C Não incluída Areia sílica #20, 0.45-0.85 mm Aproximadamente 8.5 kg 703 mm 311 mm 270 mm Antes de montar o filtro de areia, gaste alguns minutos para se familiarizar bem com todas as peças do filtro de areia.

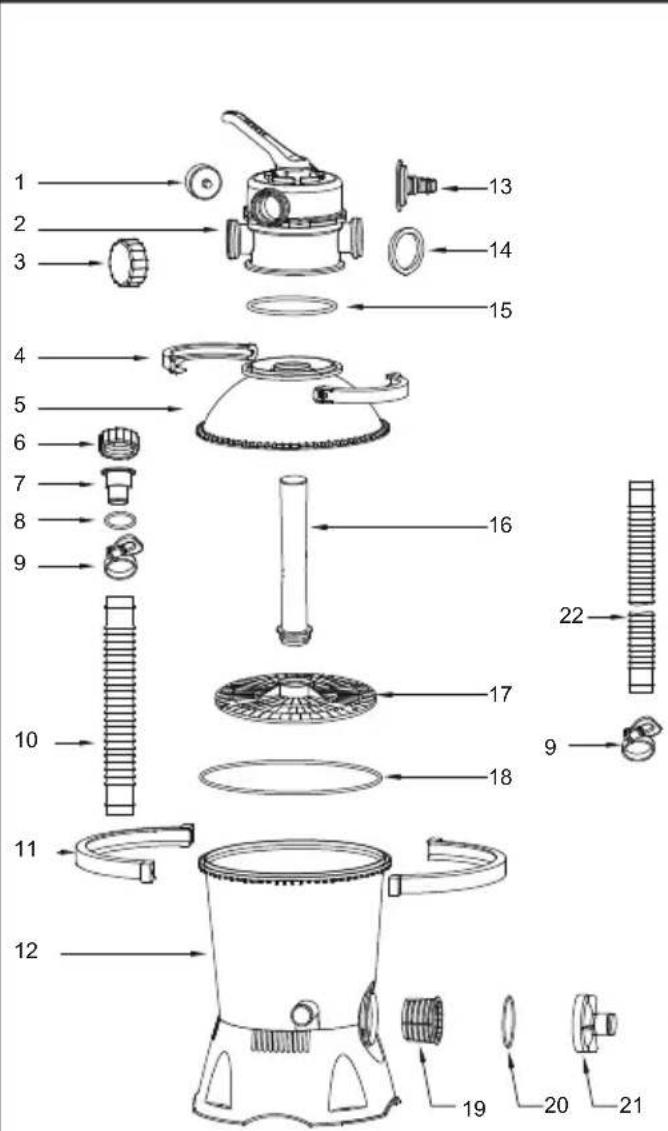

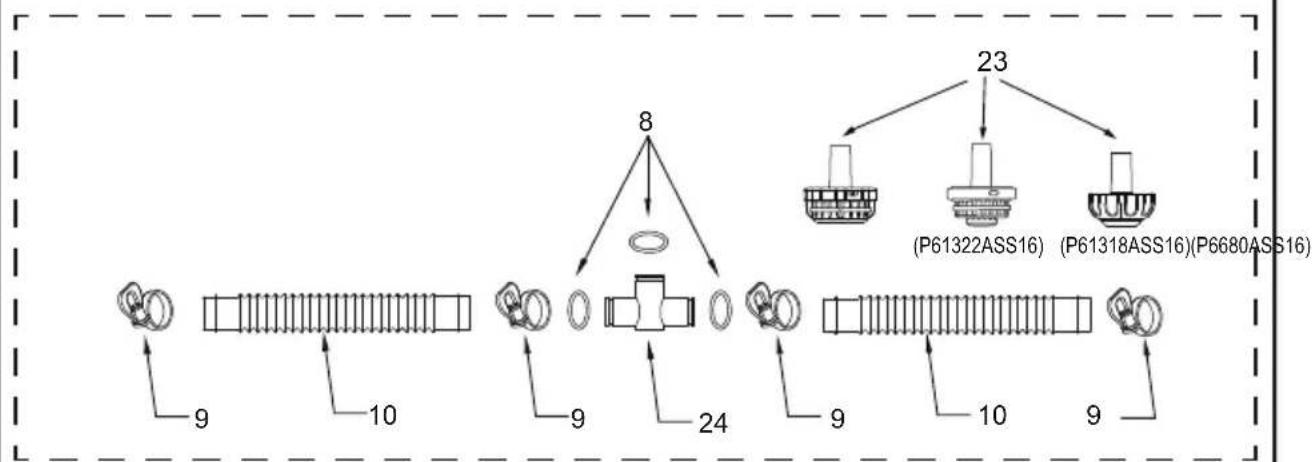

ESPECIFICAÇÕES VISÃO GERAL DE REFERÊNCIA DAS PEÇAS8

8(Você irá precisar de uma chave de fendas.)

1. Remova cuidadosamente todos os componentes da embalagem e

verifique que cada tenha sido danificado. Se o equipamento estiver danificado, notifique imediatamente o revendedor do estabelecimento onde o equipamento foi comprado.

2. O filtro de areia deve ser colocado em um lugar

sólido, nivelado e de preferência em uma base de concreto. Posicione o filtro de areia de modo que as portas e a válvula de controle estejam acessíveis para a operação, manutenção e adaptação para o inverno.

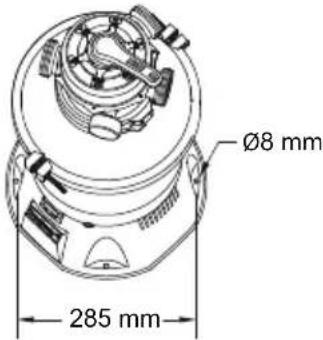

3. O filtro de areia deve ser fixado verticalmente no solo ou a um pedestal

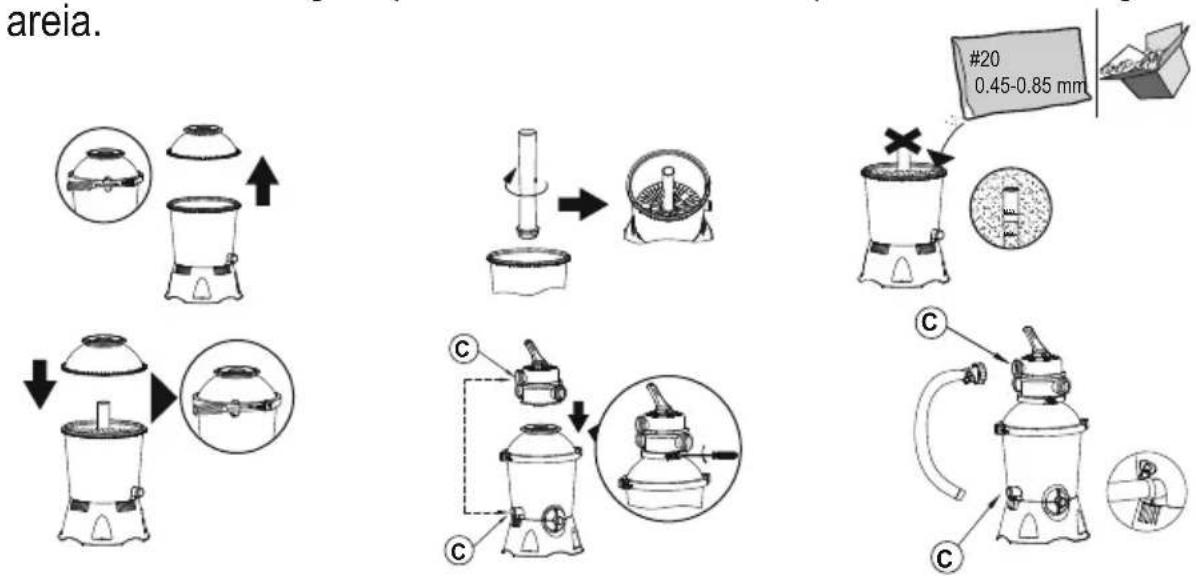

específico construído a partir de madeira ou cimento antes de ser utilizado para evitar que o filtro de areia caia acidentalmente O filtro de areia totalmente montado irá pesar mais de 18kg. Os orifícios de montagem devem ter 8mm de diâmetro e espaçados a 285mm. Utilize dois parafusos e porcas com um máximo de 8mm de diâmetro para prender o filtro de areia ao pedestal. Ø8 mm 285 mm COLOQUE A AREIA DE FILTRO PARA PISCINA/POLI ESFERAS FLOWCLEAR™. NOTA: Use somente areia para filtros especiais para piscinas, sem calcário ou argila: #20 areia sílica 0.45- 0.85mm, aproximadamente um saco de 8.5kg será suficiente. Se não utilizar o tamanho recomendado de filtro de areia, o desempenho de filtragem será reduzido e o filtro de areia pode ficar danificado, invalidando, portanto, a garantia. NOTA: Para evitar danificar a escumagem ao adicionar a areia, coloque um pouco de água dentro do tanque inferior de modo a cobrir a escumagem no cubo do coletor. NOTA: A areia/poli esferas Flowclear™ não estão incluídas. NOTA: Utilize 28 g de poli esferas Flowclear™ para substituir 1 kg de areia.

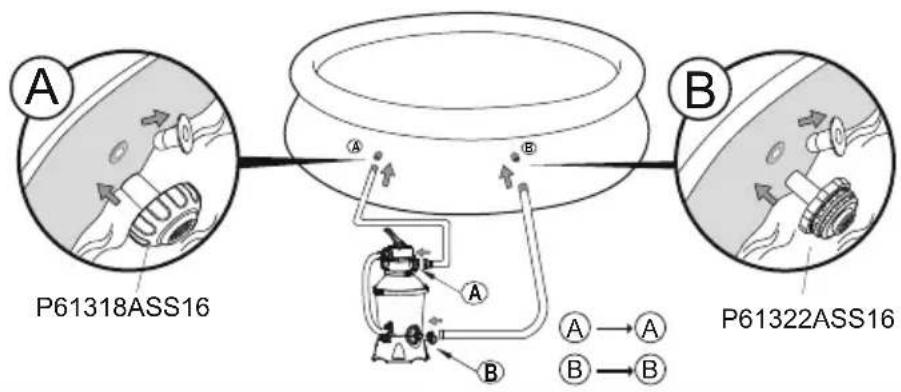

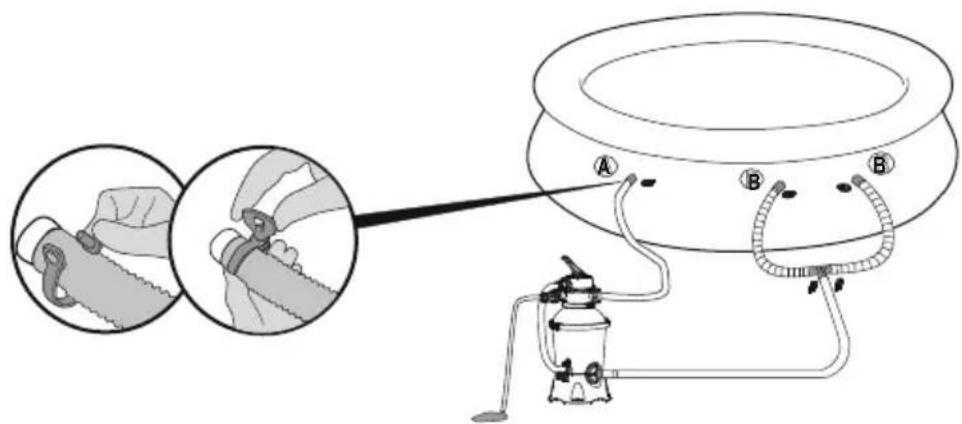

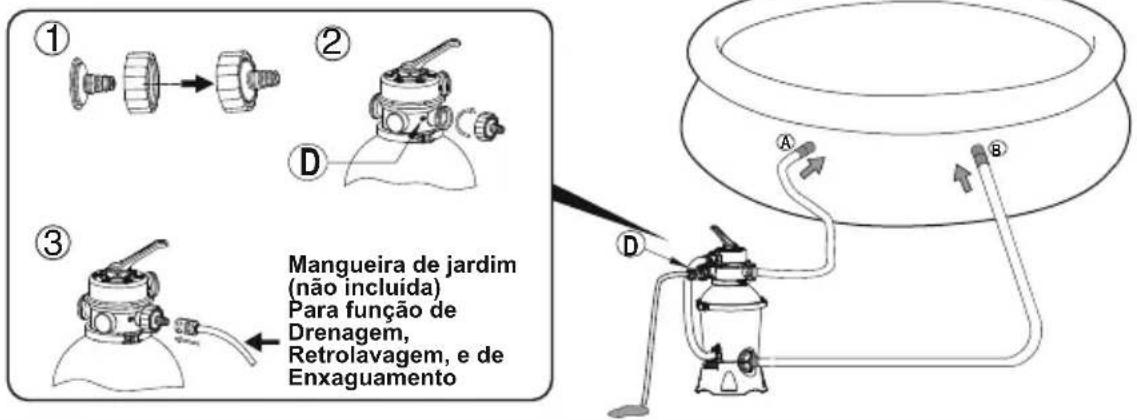

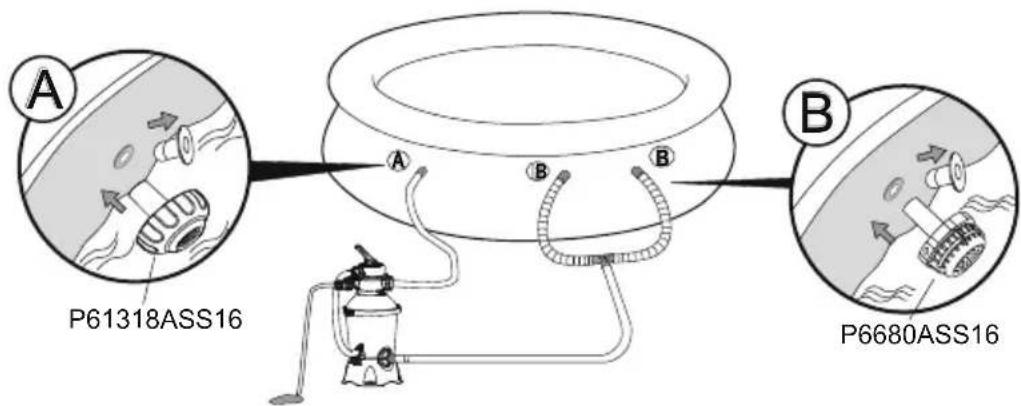

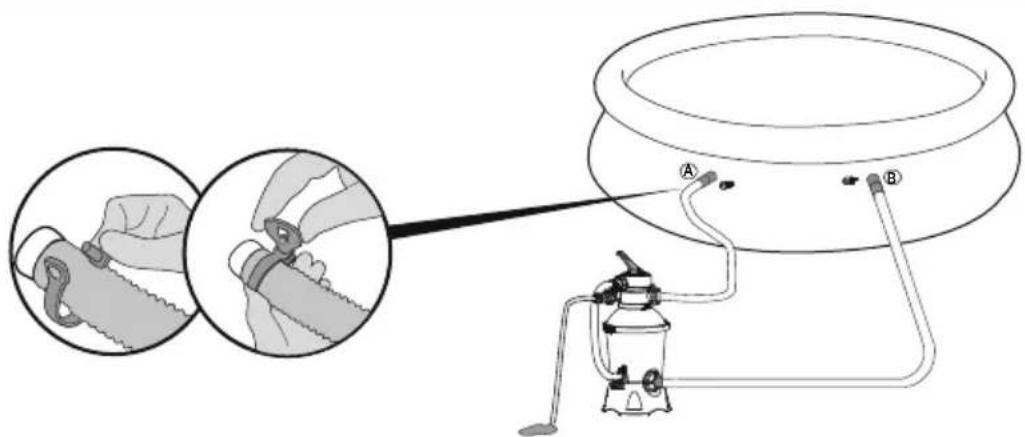

LIGUE À PISCINA Para uma ligação de 38mm(1,5pol)

Mangueira de jardim (não incluída)Para função de Drenagem, Retrolavagem, e de Enxaguamento

Mangueira de jardim (não incluída)Para função de Drenagem, Retrolavagem, e de Enxaguamento

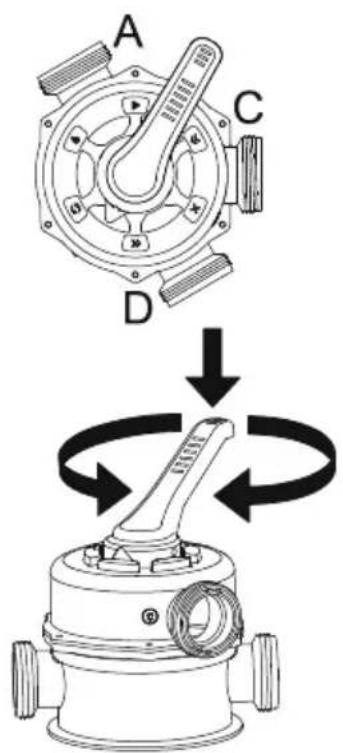

4VISÃO GERAL DA VÁLVULA DE CONTROLE AVISO: Para evitar danos ao equipamento e possivelmente riscos, desligue sempre a bomba do filtro de areia antes de mudar a função da válvula de controle. Mudar as posições das válvulas enquanto a bomba estiver funcionamento pode danificar a válvula de controle, o que pode causar danos pessoais ou danos à propriedade. Como usar a válvula de controle: Pressione o manípulo da válvula de controle e gire na função desejada. FUNÇÕES DA VÁLVULA DE CONTROLE A válvula de controle é usada para selecionar 6 funções diferentes do filtro: Filtro, Enxágüe, Circulação, Retorno, Fechado e Drenagem. Antes de ligar, por favor leia atentamente o manual. PARE

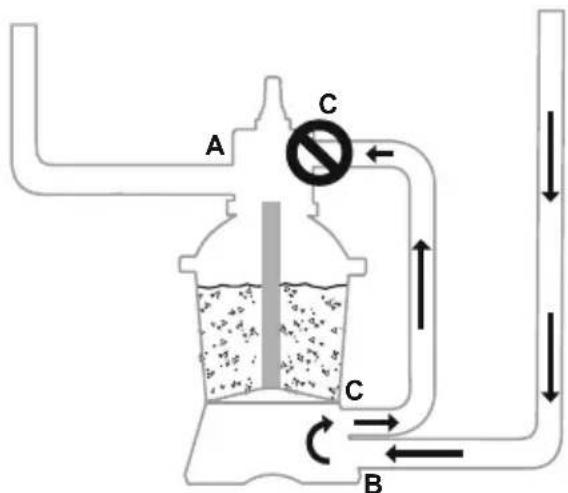

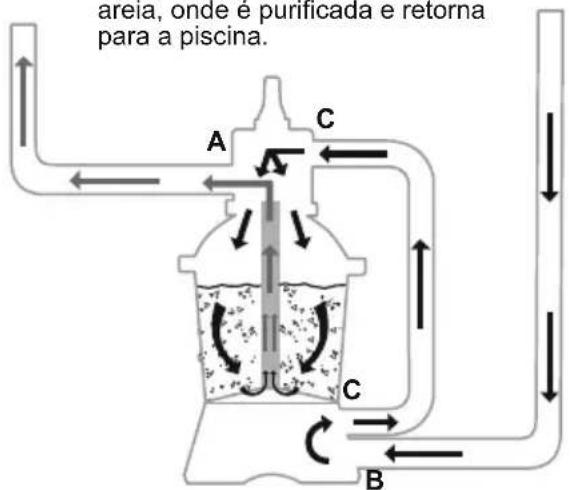

FUNCIONAMENTO Filtragem: Esta função é usada para filtrar a água da piscina e deve ser posicionada aqui 99% das vezes. A água é bombeada por meio do filtro de areia, onde é purificada e retorna para a piscina. Fechamento: Esta função interrompe o fluxo de água entre o filtro de água e a piscina.

• Certifique-se que todas as provisões para o descarregamento da água respeitem as leis locais,estaduais e nacionais. Não descarregue a água onde possa causar entupimento ou danos.

• Quando a válvula de controle está regulada para retornar, enxaguar ou na posição de drenagem, a água descarregará da Porta D na válvula de controle.

• Não conecte ou opere o filtro de areia com a válvula de controle configurada na função fechada ou o filtro de areia pode ser seriamente danificado.

• Quando operar o filtro de areia, não configure a Válvula de Controlo entre duas funções, ou isso poderá conduzir a fugas.

• Afim de evitar o escapamento de água, parafusar o tampão da porta D na Porta D da válvula de controle antes de accionar a filtro de areia.

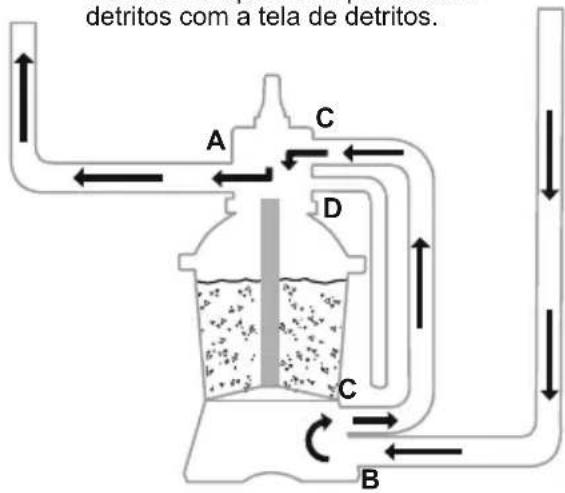

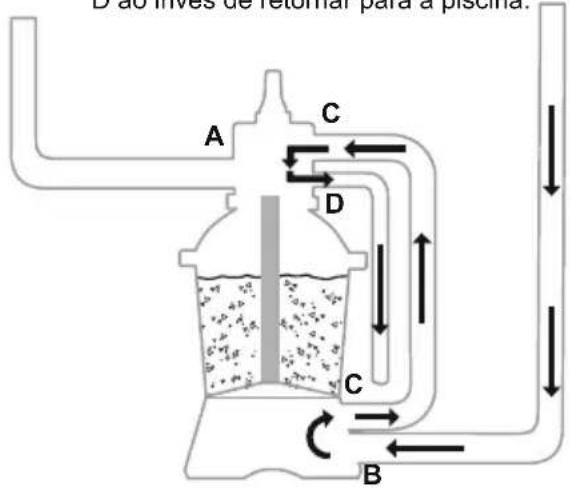

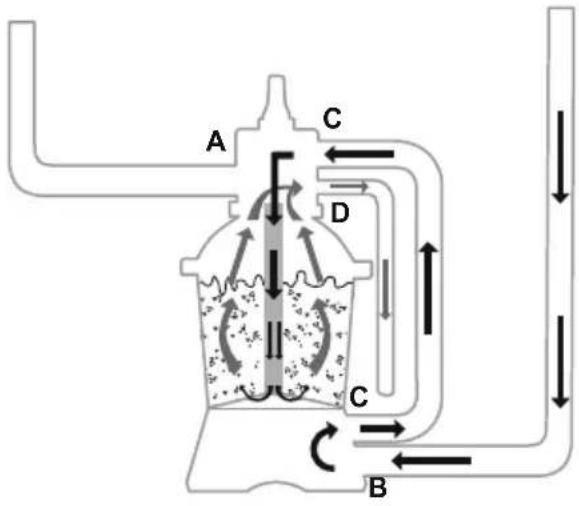

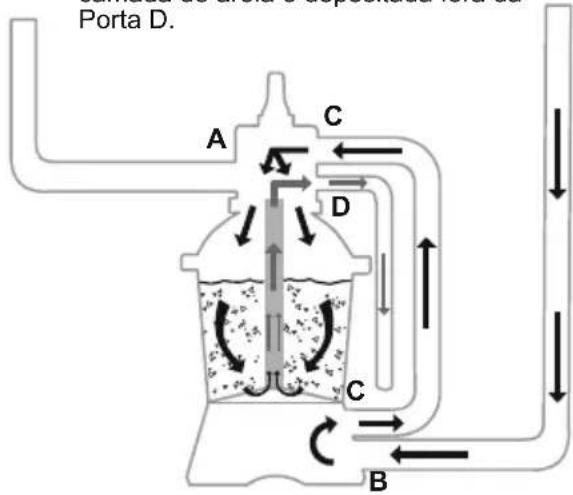

Drenagem: Esta função drena a água da piscina; um outro filtro de regulagem de passagem, a água é bombeada e depositada fora da Porta D ao invés de retornar para a piscina. Circulação: Esta função circula pela água da piscina passando pelo filtro de areia; use esta função se o filtro estiver quebrado para coletar detritos com a tela de detritos. Retorno: Esta função é usada para limpar a camada de areia; a água é bombeada através do cubo de conexão, para cima, por meio da camada de areia e depositada fora da Porta D. Enxágue: Esta função para a partida inicial, limpeza e nivelamento da camada de areia após o retorno; a água é bombeada através do cubo de conexão, para baixo, por meio da camada de areia e depositada fora da Porta D.

Pressione o manípulo da válvula de controlo e aguarde até que a água flua da Porta D para libertar o ar. NOTA: É importante repetir esta operação de cada vez que inicie a sua bomba depois de a preparar para o inverno, fizer a manutenção e lavar a cama de areia.

INSTRUÇÕES NA PRIMEIRA UTILIZAÇÃO

A Retrolavagem e Enxaguamento devem ser efetuados para preparar a bomba para a sua primeira utilização e para lavar a areia. CUIDADO: NÃO OPERE O FILTRO DE AREIA A SECO

1. Pressione para baixo no manípulo da Válvula de Controlo e rode para

a função Retrolavagem.

2. Ligue e opere o filtro de areia durante

3-5 minutos, ou até que a água flua limpa.

3. Desligue o filtro de areia e configure a

Válvula de Controlo para a função Enxaguar.

4. Ligue o filtro de areia e opere o filtro de areia durante 1 min. Isto circula

água para trás através do filtro de areia e drena água pela Porta D.

6. Reponha a água da piscina se necessário.

IMPORTANTE: Este procedimento remove água da piscina, que terá de repôr. Desligue o filtro de areia imediatamente se os níveis da água se aproximarem das válvulas de Entrada e Saída da piscina.

1. Agora o filtro de areia está pronto para

ser usado. Coloque a válvula de controle na função de filtragem. NOTA: Para evitar o risco de choque elétrico, enxugue você mesmo o seu excesso de água e o do filtro de areia.

2. Ligue o filtro de areia para este

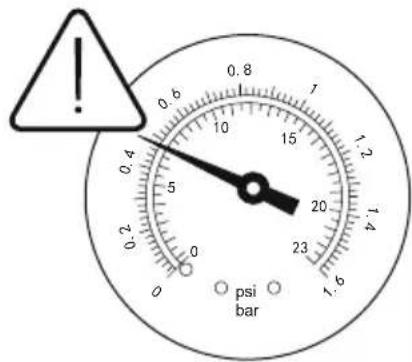

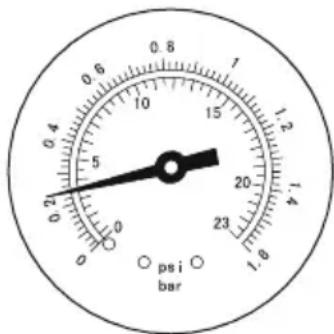

funcionar. NOTA: O filtro de areia iniciou o ciclo de filtragem. Verifique se a água está retornando para a piscina e controle a pressão do filtro no indicador de pressão. Geralmente, a pressão recomendada para o filtro é inferior a 0.25Bar (3.5PSI) quando está funcionando. Retrolavagem EnxaguamentoCUIDADO: Você deve assegurar-se que o filtro de areia está desligado e desconectado antes do início de qualquer serviço de manutenção de forma a evitar qualquer risco de ferimentos graves ou de morte. Conforme a sujidade se acumula no filtro de areia, a leitura de pressão no Manómetro de Pressão irá aumentar. Quando o Manómetro de Pressão mede 0,25 Bar (3,5 PSI) ou superior, ou o fluxo de água para a piscina é muito baixo, está na altura de limpar a areia. Para limpar o leito de areia, siga todas as instruções descritas anteriormente em: Retrolavagem e Enxaguamento. NOTA: O manómetro de pressão serve apenas para fins de manutenção, e o valor de pressão do manómetro serve apenas como referência, não deve ser utilizado como um instrumento de precisão. NOTA: Recomendamos que limpe a cama de areia uma vez por semana ou menos regularmente, dependendo da frequência com que a piscina é utilizada. Não limpe a areia com demasiada frequência.

1. Desconecte o filtro de areia e regule a

válvula de controle para a função fechada.

2. Substitua os Ecrãs de Detritos por

Tampões para evitar que a água escape.

5. Coloque o filtro de volta na posição.

Garanta que o orifício no filtro esteja alineado.

6. Garanta o anel de vedação está no lugar. Aparafuse a tampa do

7. Remova os Tampões e insira os Ecrãs de Detritos.

NOTA: O filtro deve ser esvaziado e limpo periodicamente. Um filtro sujo ou entupido reduzirá o funcionamento do filtro de água.

2. Desligue a Mangueira da Porta A da piscina e da Porta A do filtro

MANUTENÇÃO DO FILTRO DE AREIA

psi bar50 de areia e prenda-a à Porta D. NOTA: Lembre-se de substituir o Filtro de Detritos com o Tampão para evitar que a água escape.

3. Ligue o filtro de areia para operar o filtro e remover a água da

piscina. AVISO: NÃO OPERE O FILTRO DE AREIA A SECO. Em zonas com temperaturas de Inverno abaixo do congelamento, o equipamento da piscina deve ser protegido contra as intempéries de forma a protegê-lo contra os danos. Se permitir que a água congele, irá danificar o filtro de areia e anulará a garantia.

1. Realize a retrolavagem do filtro de areia.

2. Esvazie a piscina de acordo com o manual do proprietário da piscina.

3. Desligue as duas Mangueiras da piscina e do filtro de areia.

4. Despeje completamente a areia do tanque e seque todos os

5. Armazene o filtro de areia num local seco fora do alcance das crianças.

RESOLUÇÃO DE PROBLEMAS

Problemas Causas Possíveis Soluções Está a fluir areia para a piscina - A areia é demasiado pequena - Mova a válvula de controlo da função de lavagem para a função de filtro sem parar o filtro de areia - O nível de areia é demasiado alto - O skimmer estava partido - Recomendada areia de sílica 0.45mm a 0.85mm #20 - Pare o filtro de areia sempre que configurar a válvula de controlo - Verifique se o nível de areia está entre o “MÁX” e “ MIN” marcados no eixo - Substitua o skimmer Não existe fluxo de água Pressão excessiva no filtro - Filtro sujo - Cama de areia calcificada - Retrolavagem insuficiente - O manómetro de pressão estava partido - Retrolavagem - Inspeccione a areia e troque caso seja necessário - Execute a retrolavagem até que o efluente corra límpido - Substitua o manómetro de pressão Fugas da Válvula de Controlo da porta D Fugas nos conectores - A Válvula de Controlo foi configurada entre duas funções - O vedante estava partido - Configure para uma função - Substitua o vedante - A anilha dos conectores não estava no seu lugar - Anilha dos conectores partida - O O-ring na ligação da mangueira está partido - Mangueiras desapertadas - Volte a posicionar a anilha - Substitua a anilha - Substitua o O-ring - Aperte-as - Os tampões não foram removidos - O ar não foi libertado - A válvula de controlo foi configurada para a posição Fechada - O ecrã estava bloqueado - Filtro de areia avariado - Remova os tampões de bloqueio e insira os ecrãs de detritos - Liberte o ar - Configure para a função filtro - Limpe o ecrã - Contacte a assistênciaFor support please visit us at: bestwaycorp.com/support ©2021 Bestway Inflatables & Material Corp. All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle Rechte vorbehalten/Tutti i diritti riservati Trademarks used in some countries under license from/ Marques utilisées dans certains pays sous la licence de/ Marcas comerciales utilizadas en algunos países bajo la licencia de/ Die Warenzeichen werden in einigen Ländern verwendet unter Lizenz der/ Marchi utilizzati in alcuni paesi concessi in licenza a Bestway Inflatables & Material Corp., Shanghai, China Manufactured, distributed and represented in the European Union by/ Fabriqués, distribués et représentés dans l’Union Européenne par/Fabricado, distribuido y representado en la Unión Europea por/ Hergestellt, vertrieben und in der Europäischen Union vertreten von/Prodotto, distribuito e rappresentato nell'Unione Europea da Bestway (Europe) S.r.l., Via Resistenza, 5, 20098 San Giuliano Milanese (Milano), Italy Distributed in North America by/Distribués en Amérique du Nord par/Distribuido en Norteamérica por Bestway (USA) Inc., 3411 E. Harbour Drive, Phoenix, Arizona 85034, United States of America Tel: [phone] (For U.S. and Canada) Distributed in Latin America by/Distribué en Amérique latine par/Distribuido en Latinoamérica por/Distribuído na América Latina por Bestway Central & South America Ltda, Salar Ascotan 1282, Parque Enea, Pudahuel, Santiago, Chile Distributed in Australia & New Zealand by Bestway Australia Pty Ltd, Unit 2/98-104 Carnarvon St Silverwater, NSW 2128, Australia Tel: Australia: ([phone]; New Zealand: 0800 142 101 Distributed in United Kingdom by Bestway Corp UK Ltd. 8 Wentworth Road, Heathfield Industrial Estate, Newton Abbot, Devon, TQ12 6TL Exported by/Exporté par/Exportado por/Exportiert von/Esportato da Bestway (Hong Kong) International Ltd./Bestway Enterprise Company Limited Suite 713, 7/Floor, East Wing, Tsim Sha Tsui Centre, 66 Mody Road, Kowloon, Hong Kong www.bestwaycorp.com
