Caractéristiques Techniques	Pompe à eau Flowclear 58123, débit maximal de 3,785 L/min, compatible avec les piscines jusqu'à 15 m³.
Utilisation	Conçue pour filtrer l'eau des piscines hors-sol, facile à installer et à utiliser.
Maintenance et Réparation	Nettoyer régulièrement le filtre, vérifier les tuyaux pour des fuites, remplacer le filtre tous les 2-4 semaines selon l'utilisation.
Sécurité	Utiliser uniquement dans un environnement sec, ne pas immerger la pompe, débrancher avant toute intervention.
Informations Générales	Poids de 2,5 kg, dimensions compactes pour un rangement facile, garantie de 1 an.

FOIRE AUX QUESTIONS - Flowclear 58123 BESTWAY

Comment puis-je installer la pompe à eau BESTWAY Flowclear 58123 ?

Pour installer la pompe, commencez par placer la pompe sur une surface plane et stable. Connectez les tuyaux d'entrée et de sortie en vous assurant qu'ils sont bien fixés. Branchez la pompe à une source d'alimentation électrique conforme aux spécifications du produit.

Que faire si la pompe ne démarre pas ?

Vérifiez que la pompe est correctement branchée à une prise de courant fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté et que le câble d'alimentation n'est pas endommagé.

Comment nettoyer la pompe à eau BESTWAY Flowclear 58123 ?

Débranchez la pompe avant de commencer le nettoyage. Utilisez un chiffon humide pour essuyer l'extérieur. Pour l'intérieur, retirez le filtre, rincez-le à l'eau claire et laissez-le sécher avant de le remettre en place.

La pompe fait du bruit pendant son fonctionnement, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de la pompe. Cependant, si le bruit est excessif ou s'il y a des bruits de grincement, vérifiez si quelque chose bloque le moteur ou si le filtre est sale.

Comment savoir si le filtre de la pompe doit être remplacé ?

Si vous remarquez une diminution du débit d'eau ou si le filtre est visiblement encrassé, il est temps de le nettoyer ou de le remplacer selon les recommandations du fabricant.

Quelle est la capacité de cette pompe à eau ?

La pompe BESTWAY Flowclear 58123 a une capacité de filtration allant jusqu'à 3,785 litres par heure, ce qui la rend adaptée pour les piscines de taille moyenne.

Puis-je utiliser la pompe à eau avec de l'eau chlorée ?

Oui, la pompe peut être utilisée avec de l'eau chlorée, mais veillez à respecter les niveaux de chlore recommandés pour éviter d'endommager la pompe.

Comment entretenir la pompe pendant l'hiver ?

Avant l'hiver, videz complètement la pompe et nettoyez-la. Rangez-la dans un endroit sec et à l'abri du gel pour prolonger sa durée de vie.

MODE D'EMPLOI Flowclear 58123 BESTWAY

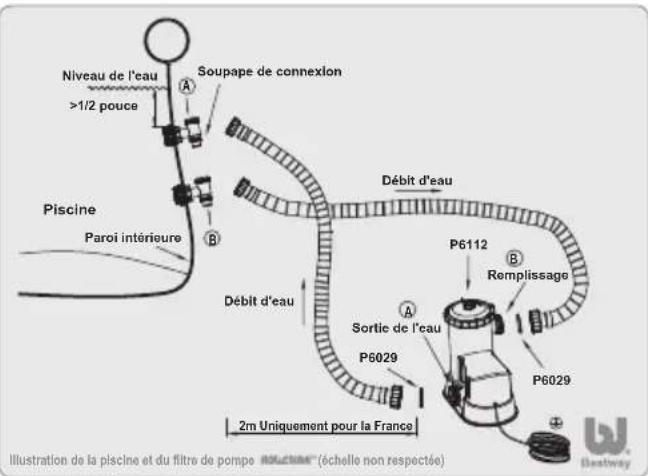

Débit d'eauNiveau de l'eau>1/2 pouceDébit d'eauP6112P6029P6029RemplissageSortie de l'eauSoupape de connexionParoi intérieure Piscine 2m Uniquement pour la France

VEUILLEZ LIRE ET RESPECTER TOUTES CES INSTRUCTIONS AVERTISSEMENT – POUR RÉDUIRE LE RISQUE DE BLESURE – Ne laissez pas les enfants utiliser cet article à moins d’être sous la surveillance constante d’un adulte. AVERTISSEMENT – RISQUE D’ÉLECTROCUTION – La pompe doit être équipée d’un transformateur isolant ou être alimentée à travers un transformateur de courant résiduel dont le courant de service résiduel nominal ne dépasse pas 30mA. AVERTISSEMENT – RISQUE D’ÉLECTROCUTION – La pompe doit être alimentée par un transformateur de séparation des circuits, ou alimentée par un circuit comportant un dispositif à courant defférentiel résiduel (DDR) de courant différentiel de fonctionnement assigné n'excédant pas 30mA. (uniquement pour la France) AVERTISSEMENT – Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'eviter un danger. Interdire l'accès au bassin en cas de détérioration du ou des système(s) de filtration. N’ENFOUISSEZ PAS LE CORDON – Placez le cordon électrique de façon à éviter tout risque de l’endommager avec les tondeuses, débroussailleuses ou autres appareils de jardinage. AVERTISSEMENT – Si le cordon électrique est endommagé faites-le remplacer par le fabricant, son service après-vente ou un électricien qualifié afin d’éviter de vous blesser. AVERTISSEMENT – Pour réduire les risques d’électrocution, n’utilisez pas de rallonge et faites monter une prise dans un endroit adéquat. PRUDENCE – Cette pompe ne doit être utilisée qu’avec des piscines démontables. Ne l’utilisez pas sur des piscines permanentes. Les piscines démontables se démontent rapidement pour être rangées et remontées ensuite. Les piscines permanentes sont construites dans le sol ou dans un bâtiment et ne peuvent pas être démontées rapidement pour être rangées. IMPORTANT – En branchant la pompe sur une prise inadéquate vous risquez de l’endommager gravement ou de vous exposez à un danger. RISQUE D’ÉLECTROCUTION – Lorsque vous travaillez sur un appareil électrique, coupez le courant avec le disjoncteur et verrouillez-ce dernier. En n’agissant pas de la sorte vous vous exposez à un risque d’électrocution et de blessure même mortelle. N’ÉLIMINEZ PAS LA FICHE DE MISE À LA TERRE. NE MODIFIEZ PAS LA PRISE D’UNE QUELCONQUE FAÇON. N’UTILISEZ PAS DE FICHE D’ADAPTATION – Adressez-vous à un électricien qualifié pour tous les problèmes liés à la mise à la terre de votre fiche. Manipulez la pompe avec précaution. N’utilisez pas le cordon électrique pour traîner ou porter la pompe. Ne débranchez jamais la fiche de la prise en tirant sur le cordon électrique. Evitez d’endommager le cordon. La pompe de filtrage doit être tenue à l’écart des objets coupants et des pièces en mouvement, de l’huile et de la chaleur. AVERTISSEMENT – Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfantspour s’assurer qu’ils ne jouent pas avec l’appareil. REMARQUE: Veuillez examiner l’appareil avant l’usage. Informez Bestway à travers l’un de ses services après-vente, dont vous trouverez l’adresse sur ce manuel, de tous les défauts de fabrication ou des pièces manquantes au moment de l’achat. Vérifiez si les composants de l’appareil sont ceux du modèle de pompe que vous vouliez acheter. REMARQUE: Placez la pompe sur un sol plat et solide. Vérifiez si la pompe de filtrage se trouve à un mètre au moins de la piscine. Vérifiez si la position de la piscine et celle de la pompe garantissent une aération et une évacuation adéquates et l’accès pour effectuer le nettoyage. Ne placez jamais la pompe dans un endroit où l’eau risque de s’accumuler ou intéressé par la circulation piétonne autour de la piscine. Assurez-vous que la pompe de filtration soit à au moins 2 mètres du bord de la piscine. (uniquement pour la France) La prise après de l'installation de la piscine doit être facilement accessible. La prise de la pompe doit se trouver à au moins 3,5 mètres de distance de la piscine. (uniquement pour la France) Les installations électriques doivent répondre aux critères de la norme NFC 15-100 (uniquement pour la France). REMARQUE: Les intempéries peuvent nuire aux performances et à la durée de la pompe de filtrage. Veillez à protéger la pompe de filtrage contre le risque d’usure excessive en hiver ou en été et abritez-la du soleil. Il est impératif de changer dans les délais les plus brefs tout élément ou ensemble d'éléments détériorés. N'utiliser que des pièces agréées par le responsable de la mise sur le marché. REMARQUE: Ne faites pas fonctionner la pompe plus de 15 heures par jour. Lorsque des produits chimiques ont été utilisés pour traiter l'eau du bassin, il est recommandé de respecter un temps minimum de filtration pour préserver la santé des baigneurs qui dépend du respect des règles sanitaires. REMARQUE: N’ajoutez aucun produit chimique dans la pompe de filtrage. REMARQUE: Ce produit n'est pas destiné pour utilisation commerciale.

CONSERVEZ CES INSTRUCTIONS

Instructions pour l’installation de la pompe PARTIE I Inspection de la pompe de filtration interne

1) Enlevez le capuchon du filtre en dévissant la rondelle de retenue du filtre.

2) Contrôlez la cartouche du filtre en vous assurant qu’elle soit bien centrée dans la

pompe de filtration.

3) Après l’inspection, contrôlez que le capuchon étanche du filtre soit en place,

remettez en place le capuchon du filtre et vissez en position la rondelle de retenue du filtre. PARTIE II Branchez les flexibles à la pompe de filtration et à la piscine.

1) Branchez les deux flexibles sur les soupapes de connexion des orifices d’entrée et

de sortie de la piscine en vissant les bagues de fixation moletées en position. REMARQUE: Installez les soupapes de connexion en suivant leurs instructions d’installation.

2) Fixez les tuyaux à la pompe de filtration en vissant les bagues de fixation moletées

en position; assurez-vous que les lettres sur la piscine et sur la pompe de filtration correspondent (A et A, B et B). REMARQUE: Après avoir branché la pompe sur la piscine, voir le manuel de la piscine pour les instructions de remplissage. REMARQUE: Il est impératif de vérifier la non obturation des orifices d'aspiration. Fixation du support Le standard TEST EN60335-2-41 demande que la pompe de filtration doit être fixée en position verticale sur le sol ou sur un support en bois ou en béton avant son utilisation. Il doit y avoir deux trous de 9mm de diamètre sur le support, l’espace entre eux doit être de 163mm. Posez la pompe de filtration sur le support et fixez-les ensemble en serrant les boulons et les écrous. Toutes les parties du support doivent dépasser au moins 18kg pour éviter des chutes accidentelles de la pompe.

2 Boulon M8 2 Ecrou M8 PARTIE III Préparation à l’utilisation du système

1) Ouvrez/dévissez la soupape d’épuration d’air sur le haut de la pompe de filtration;

l’air est évacué quand l’eau remplit la pompe de filtration.

2) Quand l’eau s’écoule de la soupape d’épuration d’air, vissez la soupape et essuyez

3) Pour mettre en marche la pompe de filtration, insérez la fiche de la pompe dans un

appareil à courant résiduel (RCD). Pour mettre en marche la pompe de filtration, insérez la fiche de la pompe à un circuit de courant résiduel alternatif (DDR) – uniquement pour la France. REMARQUE: Pour éviter le risque d’électrocution, assurez-vous que vos mains soient parfaitement sèches quand vous branchez la pompe de filtration. REMARQUE: Pour éviter le risque d’électrocution, ne faites jamais fonctionner la pompe de filtration quand des personnes se trouvent dans la piscine. IMPORTANT: NE FAITES PAS FONCTIONNER A SEC LA POMPE DE FILTRATION – Vérifiez que les soupapes d’entrée et de sortie de la piscines soient bien recouvertes d’eau avant de faire fonctionner la pompe de filtration. Instructions de montage de la pompe Entretien de la pompe PRUDENCE: VÉRIFIEZ SI LA POMPE DE FILTRAGE EST DÉBRANCHÉE AVANT DE PROCÉDER AUX OPÉRATIONS D’ENTRETIEN POUR ÉVITER LES RISQUES DE BLESSURES GRAVES OU MÊME MORTELLES. Prendre toutes les mesures afin d’empêcher l’usage du bassin en cas de détérioration du ou des système(s) de filtration. Il est impératif de vérifier la non obturation des orifices d’aspiration. Il est impératif de changer tout élément (ou ensemble d’éléments) détérioré. Partie I Arrêtez le passage d’eau dans la pompe de filtration.

1) Débranchez la pompe de filtration

2) Fermez les soupapes de connexion.

Partie II Nettoyage/Remplacement de la cartouche du filtre Il est conseillé d’arrêter la filtration pendant les opérations de maintenance du système de filtration. Illustration de la piscine et du filtre de pompe (échelle non respectée)

Signification du symbole d’un caisson d’ordures barré: Ne pas éliminer les appareils électriques comme un déchet habituel, utiliser les systèmes de collecte séparés. Contactez votre collectivité locale pour les informations concernant les systèmes de collecte disponibles. Si les appareils électriques sont éliminés dans une décharge publique, des substances dangereuses peuvent s’écouler dans la nappe phréatique et entrer dans la chaîne alimentaire et porter atteinte à votre santé et à votre bien-être. Quand vous remplacez un ancien appareil par un nouveau, le détaillant a l’obligation légale de reprendre votre ancien appareil pour son élimination sans aucune dépense de votre part.

1) Débranchez la pompe de filtration

2) Suivez les instructions indiquées ci-dessus pour arrêter le passage de

l’eau dans la pompe de filtration et pour enlever la cartouche du filtre.

3) Jetez la cartouche du filtre.

4) Débranchez tous les flexibles.

5) Faites sécher complètement tous les composants.

6) Conservez la pompe de filtration dans un emplacement sec et hors de

7) Videz la piscine en suivant le manuel de la piscine.

REMARQUE: Nous recommandons l’utilisation d’un aspirateur eau et poussières pour sécher tous les composants. REMARQUE: Recouvrir le capuchon étanche du filtre avec de la gelée de pétrole augmente sa durée de vie.

GARANTIE DE LA POMPE

Pour de plus amples informations concernant la garantie de la pompe, se rendre sur notre site Iternet: www.bestway-service.com Surveiller régulièrement le niveau d'encrassement du filter.

1) Dévissez la rondelle de retenue du filtre et enlevez le capuchon du filtre.

2) Nettoyez la cartouche du filtre avec un tuyau d'arrosage.

REMARQUE: Si la cartouche du filtre reste souillée ou décolorée, il faut la remplacer. IMPORTANT: Pour des raisons d’hygiène, nous conseillons de remplacer la cartouche du filtre toutes les deux semaines.

3) Insérez la cartouche propre du filtre et assurez-vous qu’elle soit bien

centrée dans la pompe de filtration.

4) Contrôlez que le capuchon étanche du filtre soit bien en place.

5) Remettez en place le capuchon du filtre et vissez en position la rondelle

de retenue du filtre.

6) Ouvrez les soupapes de connexion.

7) Ouvrez la soupape d’épuration d’air pour éliminer tout l’air du système

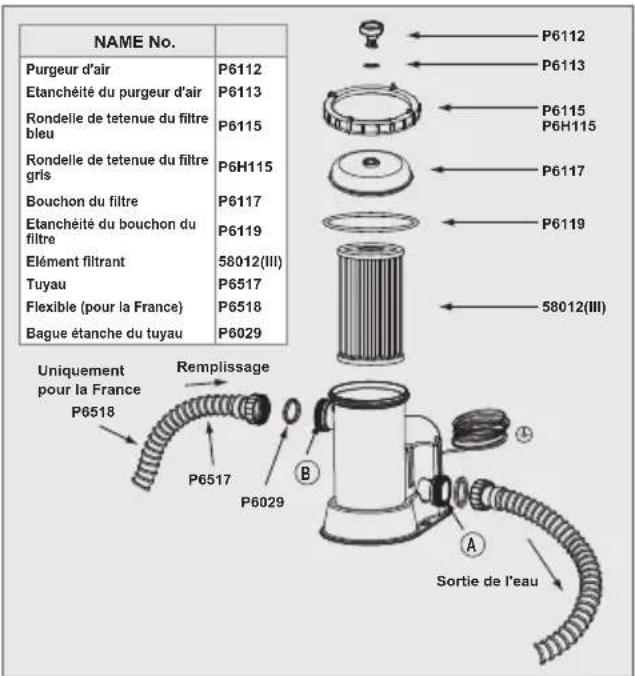

comme indiqué dans les instructions d’installation de la pompe PARTIE III: Préparation à l’utilisation du système Pour commander des pièces de rechange de la pompe de filtration, vous devez nous donner le numéro et le nom de la pièce. P6112P6113P6115P6H115P6117P611958012(III) NAME No. P6029

Sortie de l'eauP6517Uniquement pour la FranceP6518RemplissagePurgeur d'airEtanchéité du purgeur d'airRondelle de tetenue du filtre bleu Rondelle de tetenue du filtre gris Bouchon du filtreEtanchéité du bouchon du filtreElément filtrantBague étanche du tuyauTuyauFlexible (pour la France)P6112P6113P6115P6H115P6117P611958012(III)P6517P6518P6029 Informations requises Nom: Adresse: Code postal: Ville: Pays: Téléphone: Portable: E-MAIL: Fax: Garantie Limited BESTWAY

Le produit que vous avez acquis comprend une garantie limitée. Bestway

est derrière notre garantie qualité et s’assure, à travers une garantie de remplacement, que votre produit ne comportera aucun défaut de fabrication donnant lieu à des fuites. Pour faire une réclamation, cette carte de garantie doit être remplie entièrement et renvoyée avec:

1. Votre reçu d’achat

2. Enlevez l’étiquette de votre pompe et appliquez-la sur votre coupon de

3. Le bouchon de retenue du filtre est à retourner par courrier à l’adresse

du centre service après-vente contacté, pour de plus amples détails, se reporter au numéro correspondant à votre pays au dos de l’emballage. Bestway

n’est pas responsable des pertes économiques dues au coût de l’eau et des produits chimiques. À l’exception du remplacement du produit, les conséquences de fuites ne sont pas la responsabilité de Bestway

ne remplacera aucun produit réputé avoir fait l’objet de négligence ou avoir été utilisés sans observer les instructions du manuel d’utilisateur. Toutes les informations doivent être complètes pour bénéficier de notre assistance. Joindre une copie du reçu à ce fax. VOUS POUVEZ AUSSI VOUS RENDRE SUR NOTRE SITE: www.bestway-service.com Pour demander des pièces détachées, le consommateur doit nous envoyer la page du manuel avec une croix a côté de la pièce manquante ou défectueuse. FAX/E-MAIL/TEL: Fare riferimento al proprio paese in base alle informazioni riportate sul retro. Indiquez votre adresse complète. Remarque : La conséquence d’une adresse incomplète sera un retard dans l’expédition. Assurez-vous que la surface indiquée dans le tableau ci-dessous soit libre d’objets et de déchets. GARANTIE 2012

SERVICE DEPARTMENT Fuite d’eau Autres, décrire Ne fonctionne plus Description du problème L’article est incomplet, Quelle est la pièce manquante – indiquez le code présent dans le manuel d’instructions Débit 330GAL 530GAL, 800GAL, 1300GAL,1500GAL 2100GAL, 2500GAL P6114 P6115 P6023 P6H114 P6H115 P6H023 Pièce N° (Bleu) Pièce N° (Gris) Figure de la rondelle de retenue du filtre DATE Numéro de code client 330GAL
