MODE D'EMPLOI AR7450R ARDES

FIG.1615 Cet appareil ne doit pas être utilisé par des enfants. Gardez l’appareil et son cordon hors de portée des enfants. Les enfants ne doivent pas jouer avec l’appareil. L’appareil peut être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou qui manque d’expérience et de connaissances, si elles ont reçu une supervision ou sont instruites concernant l’utilisation de l’appareil d’une manière sûre et si elles comprennent les dangers impliqués. Placez l’appareil sur une surface plane et stable lorsque vous l’utilisez. N’utilisez pas cet appareil pendant plus de 10 minutes. Laissez- le refroidir avant de l’utiliser à nouveau. Éteignez l‘appareil et débranchez-le avant de changer d’accessoires ou d’approcher des pièces qui sont en cours d’utilisation. Débranchez toujours l‘appareil s’il est laissé sans surveillance et avant l ‘assemblage, le démontage ou le nettoyage. L’appareil a été conçu pour fonctionner dans des milieux domestiques; toute autre utilisation est pour tant interdite et dangereuse. Faites attention lors de la manipulation de la lame aiguisée lors des opérations d’assemblage, de démontage et de déblaiement. Avant d’utiliser l’appareil pour la première fois, laver les parties en contact avec les aliments comme indiqué dans la section ENTRETIEN. Si le câble d’alimentation est endommagé, il doit être remplacé uniquement par un centre de service agréé par le fabricant. AR7440 - AR7450 - AR7460 MODE D’EMPLOI - BROYEUR TOMATES/HACHOIR VIANDE16

Avertissements ATTENTION : lire soigneusement les avertissements contenus dans le mode d’emploi qui fournit des indications importantes concernant la securité de l’installation, d’usage et d’entretien. Instructions importantes à conserver pour tout autre consultation. Conservez la garantie, le ticket de caisse et le mode d’emploi pour tout autre consultation. Après le déballage, vériez l’intégrité de l’appareil. En cas de dommage, n’utilisez pas l’appareil et appelez subitement le personnel qualié. Ne laissez jamais les parties de l’emballage auprès des enfants, ne les utilisez pas en tant que jouets: il s’agit d’un appareil électrique, il ne doit pas être utilisé autrement. Avant de brancher l’appareil, vériez si la tension de la prise de courant correspond à celle qui est indiquée sur la plaque. Si la che et la prise ne sont pas compatibles, faites remplacer la prise avec un type adéquat par un personnel qualié. N’utilisez pas adaptateurs ou rallonges non conformes aux normes de sécurité ou qui dépassent les limites des débits en valeur du courant. Débranchez toujours l’appareil du réseau de l’alimentation après son utilisation. Positionnez l’interrupteur sur “éteint” ( 0 ). Ne tirez pas le câble d’alimentation ou l’appareil pour extraire la che de la prise de courant. L’utilisation de tout appareil électrique demande le respect de quelques règles fondamentales, en particulier: - Ne pas toucher l’appareil avec les mains mouillées ou humides. - Ne pas soumettre l’appareil aux agents atmosphériques (pluie, soleil). - Éviter tout type de choc. Dans le cas de défaut ou de mauvais fonctionnement, débranchez immédiatement l’appareil qui risque d’être endommagé davantage, et adressez-vous au Service Après-Vente autorisé. Si vous décidez de ne pas utiliser l’appareil, il est nécessaire de le rendre inopérant en coupant le câble d’alimentation après l’avoir débranché. Il est conseillé de dérouler complètement le câble d’alimentation dans toute sa longueur, en évitant ainsi des éventuelles surchau󰀨es. Si le câble d’alimentation est endommagé, adressez-vous aux Services Aprés-Vente autorisés par le constructeur. Par mesure de sécurité, ne pas ouvrir l’appareil. Ne pas introduire les doigts dans la goulotte d’alimentation. Ne pas introduire d’outils ni d’objets métalliques dans la goulotte d’alimentation. Toujours utiliser le poussoir pour pousser les tomates ou la viande. Ne pas couvrir les orices d’aération de l’appareil durant son fonctionnement. Ne pas introduire d’aliments durs (os, fruits secs, etc.) sous peine d’endommager l’appareil. Ne pas trop tasser les aliments dans la goulotte d’alimentation.17

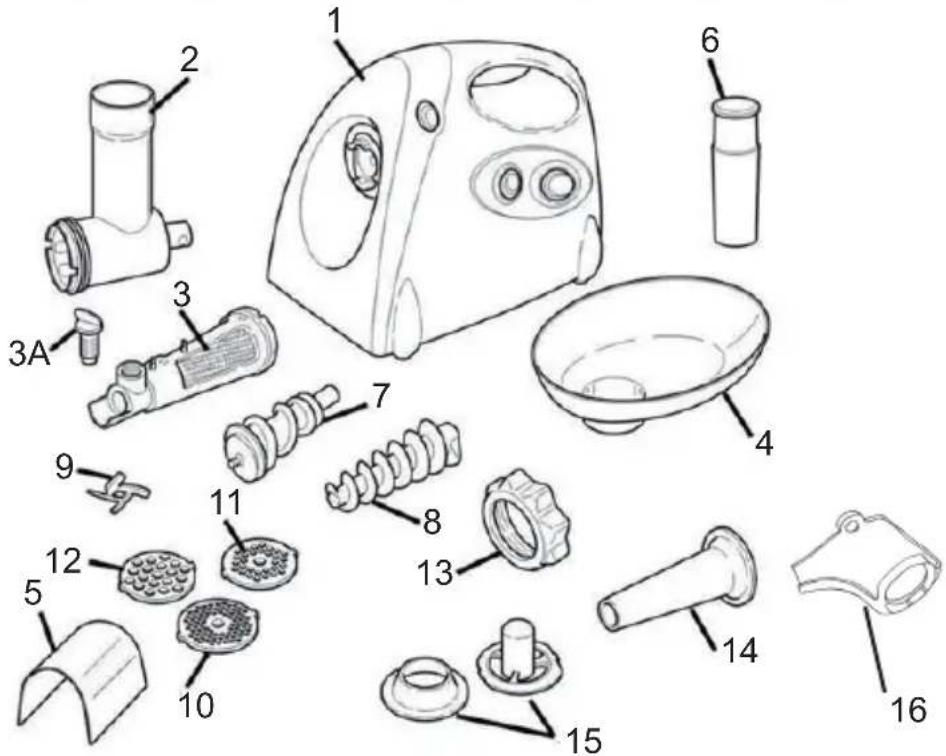

2 - Goulotte d’alimentation

3 - Filtre conique (AR7450 - AR7460)

3A - Vis de réglage en plastique (AR7450 - AR7460)

4 - Plateau (AR7450 - AR7460)

5 - Protection pour sauce (AR7450 - AR7460)

8 - Vis sans n (rallonge pour tomates) (AR7450 - AR7460)

10 - Boudineuse ne avec orices de 3 mm

11 - Boudineuse moyenne avec orices de 5 mm

12 - Boudineuse grande avec orices de 7 mm

14 - Cône pour saucisses et charcuterie

15 - Accessoire pour kibbé

16 - Plateau de récupération pulpe

17 - Bouton de blocage/déblocage goulotte d’alimentation (AR7450 - AR7460)

18 - Interrupteur de sélection sens de rotation

19 - Interrupteur de fonctionnement

Dates tecniques indiqués sur l’appareil.

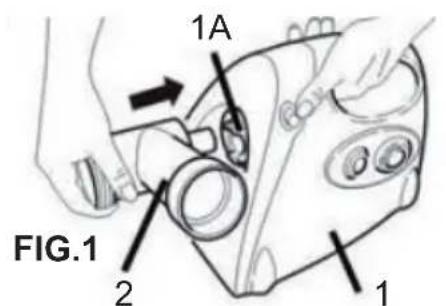

Avant d’utiliser l’appareil pour la première fois, laver les parties en contact avec les aliments comme indiqué dans la section ENTRETIEN. Positionner le bloc moteur (1) sur une surface plane et stable. S’assurer que la che du câble d’alimentation n’est pas branchée dans la prise et que l’interrupteur de fonctionnement (19) est positionné sur 0. Positionner la goulotte d’alimentation (2) dans le raccord prévu (1A) du bloc moteur (g.1). Maintenir le bouton de blocage/déblocage (17) enfoncé et tourner la goulotte d’alimentation dans le sens inverse des aiguilles d’une montre pour la bloquer en position. Contrôler que le joint en téon et la rondelle métallique sont montés sur la vis sans n (7) et qu’ils sont en bon état. Dans le cas contraire, les remplacer. Insérer la vis sans n (7) dans la goulotte d’alimentation en le xant sur l’axe moteur (g.2). Positionner le plateau récupérateur de pulpe (16) sur la goulotte d’alimentation. Positionner la vis conique de rallonge (8) sur la vis sans n (7) comme représenté à la g.3 et introduire le ltre conique (3) dans la goulotte d’alimentation. Introduire la bague sur le ltre conique et positionner le récupérateur de pulpe sur l’extrémité de ce dernier. Visser la bague et la serrer en maintenant de l’autre main la goulotte d’alimentation (g.4). L’appareil est maintenant prêt à l’utilisation. Outre la purée de tomates, l’appareil permet de préparer également des gelées de fruits ou de légumes et des contures. Visser alors la bague de réglage en plastique (3A) dans le logement du ltre (g.5) et positionner le plateau (4) sur la goulotte d’alimentation. Fixer la protection en plastique contre les projections (5) sur le ltre, positionner un récipient au bas de la glissière de récupération pulpe pour recueillir la purée et un autre récipient sous l’extrémité du ltre pour recueillir les déchets (g.6).

FIG.119 Utilisation broyeur viande

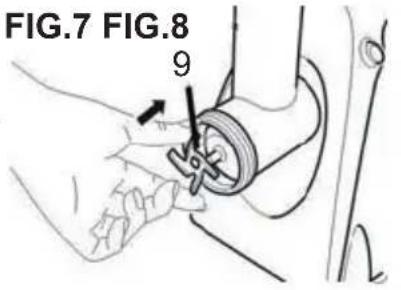

Avant d’utiliser l’appareil pour la première fois, laver les parties en contact avec les aliments comme indiqué dans la section ENTRETIEN. E󰀨ectuer les opérations indiquées au paragraphe « utilisation broyeur tomates » jusqu’à l’illustration de la g.2. Positionner la lame (9) en ayant soin de diriger la partie aiguisée vers l’extérieur sous peine d’un mauvais fonctionnement de l’appareil (g.7). Attention aux risques de blessures durant la manipulation de la lame. Positionner le disque choisi pour le type de broyage désiré dans la goulotte d’alimentation en alignant les deux fentes dans les logements respectifs (g.8). Visser la bague en maintenant la goulotte d’alimentation.

FIG.7 FIG.8 Utilisation pour charcuterie

PREMIÈRE UTILISATION

Avant d’utiliser l’appareil pour la première fois, laver les parties en contact avec les aliments comme indiqué dans la section ENTRETIEN. E󰀨ectuer les opérations indiquées au paragraphe « utilisation hachoir viande » jusqu’à l’illustration de la g.8. Positionner le cône (14) dans la goulotte d’alimentation et visser la bague en maintenant la goulotte d’alimentation (g.9). FIG.9 Utilisation kibbé

PREMIÈRE UTILISATION

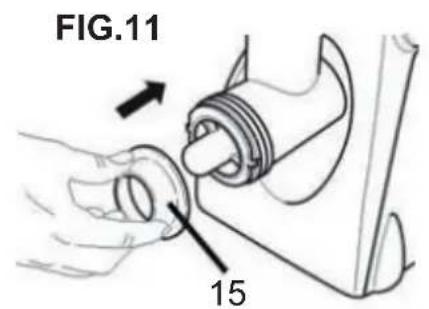

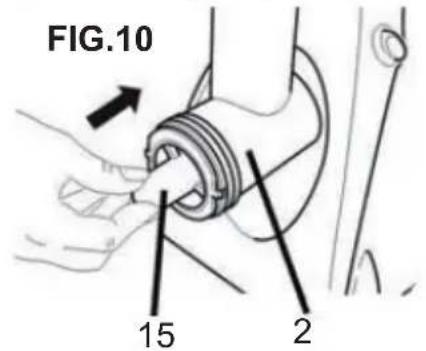

Avant d’utiliser l’appareil pour la première fois, laver les parties en contact avec les aliments comme indiqué dans la section ENTRETIEN. E󰀨ectuer les opérations indiquées au paragraphe « utilisation broyeur tomates » jusqu’à l’illustration de la g.2. Positionner l’accessoire pour kibbé (g.15) dans la goulotte d’alimentation en alignant les deux fentes dans les logements respectifs (g.10). Positionner la partie conique de l’accessoire (g.11) et visser la bague en maintenant la goulotte d’alimentation. Pour la préparation du kibbé, ne pas utiliser la lame ni le disque de l’appareil. FIG.10 FIG.11

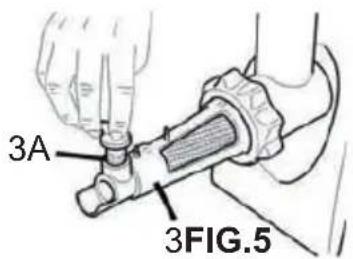

GB20 Après avoir préparé la machine, e󰀨ectuer les opérations suivantes. Ne pas faire fonctionner l’appareil consécutivement pendant plus de 10 minutes. Laissez refroidir avant de l’utiliser à nouveau. Brancher la che dans la prise de courant et positionner l’interrupteur (18) sur “I” (AR 7440 - AR7450) et l’interrupteur (19) sur ON (g. 12-13). Placer les aliments sur le plateau (4) et les introduire dans la goulotte d’alimentation avec le poussoir prévu (6). Si la vis sans n se bloque, éteindre l’appareil, positionner l’interrupteur (19) sur “II” (AR 7440 - AR7450) et l’interrupteur de mise en route sur R (19). L’appareil peut maintenant redémarrer. Comment broyer les tomates Couper les tomates en morceaux avant de les introduire dans la goulotte d’alimentation. Au moyen de la vis de réglage en plastique (3A), régler la force de broyage (serrer la vis à fond pour un broyage n des tomates et une pulpe très sèche et concentrée). Ne pas introduire de tomates ou autres aliments très chauds mais attendre leur refroidissement. Comment hacher la viande. Retirer les os et les cartilages de la viande à broyer et la couper en morceaux de 2x2x6 cm. Une fois toute la viande hachée, introduire quelques morceaux de pain dans l’appareil pour évacuer les petits morceaux de viande éventuellement restés à l’intérieur. Comment préparer la charcuterie. Retirer les os et les cartilages de la viande à broyer et la couper en morceaux de 2x2x6 cm. Mouiller la viande à l’eau tiède pour la rendre plus élastique et la faire glisser sur le cône en faisant avancer environ 5 cm (g. 14). Introduire la viande au moyen du poussoir. Une fois terminé, faire un noeud avec les 5 cm de peau qui dépassent et le pousser vers le bas pour éliminer l’air. FIG.12 FIG.13

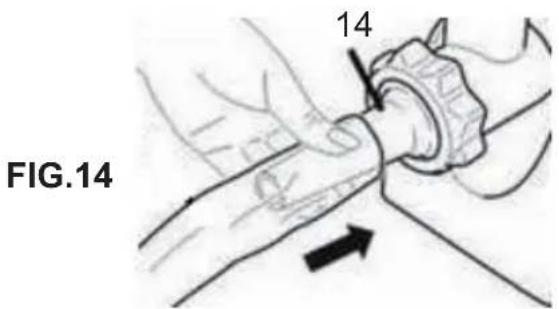

FIG.14 Mode d’emploi FR21 Entretien L’appareil n’exige aucun entretien particulier, un nettoyage périodique su󰀩t. S’assurer que l’appareil est éteint et le débrancher avant toute opération de nettoyage ou d’entretien. Ne nettoyer l’appareil qu’après l’avoir laissé refroidir. Le nettoyage du bloc moteur (1) doit être e󰀨ectué avec un linge souple et légèrement humide. Ne pas utiliser de substances, liquides ni de linges trop mouillés, toute inltration risquant d’endommager irrémédiablement l’appareil. Ne pas utiliser d’éponges ni de produits abrasifs. Retirer la goulotte d’alimentation du bloc moteur en maintenant enfoncé le bouton de blocage/ déblocage et en le tournant dans le sens des aiguilles d’une montre. Laver tous les accessoires avec de l’eau et du détersif vaisselle sans utiliser d’éponge abrasive. Seuls les accessoires en acier (couteau en étoile et boudineuse) peuvent être lavés au lavevaisselle. Manipuler la lame en étoile avec soin, cette dernière est très aiguisée. Ne pas laver les accessoires en aluminium au lave-vaisselle, ces derniers risquent de changer de couleur à cause des agents chimiques. Ne pas laver les accessoires en plastique au lave-vaisselle, la haute température risquant de déformer ces derniers. Pour un nettoyage approfondi du ltre conique, retirer la vis de réglage en plastique avant de le laver. Faire pression sur la grille pour la retirer (g.15).

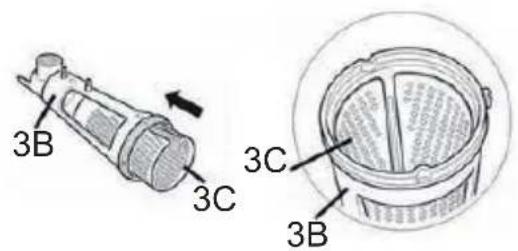

Pour repositionner la grille sur le corps du ltre, la pousser à fond et contrôler que sa partie ouverte se positionne sur le côté supérieur du corps. S’assurer que la vis d’arrêt du ltre conique est serrée pour ne pas la perdre. NE JAMAIS IMMERGER L’APPAREIL DANS L’EAU.

GARANTIE Conditions La garantie est valable 2 ans à partir de la date d’achat. Cette garantie n’est valable que si correctement remplie et accompagnée par le ticket de caisse prouvant le jour de l’achat. Pour garantie, on entend le remplacement ou la réparation des composants de l’appareil défectueux à l’origine pour vice de fabrication. Il est toutefois garantie l’assistance (payée) pour les articles hors garantie. La Maison de construction dégage toute responsabilité en cas de dommages à personnes, animaux et choses, à la suite de l’utilisation impropre de l’appareil et à la non-observation des règles indiquées dans le mode d’emploi. Limitations Tout droit de garantie et toute notre responsabilité sont dégagés en cas de: - dommages provoqués par personnel non autorisé. - emploi, conservation ou transport non adéquats. Ils sont toutefois exclus de la garantie les pertes de performances esthétiques ou telles qui ne compromettent pas le fonctionnement de l’appareil. Si malgré le soin dans la sélection des matériaux et les e󰀨orts dans la réalisation du produit que vous venez d’acheter, vous remarquez des défauts ou si vous avez besoin de renseignements, nous vous prions de bien vouloir contacter le revendeur de votre zone.

INFORMATIONS POUR LES UTILISATEURS

Mise en œuvre de la Directive RAEE 2012/19/UE, portant sur la réduction de l’utilisation de substances dangereuses dans les appareils électriques et électroniques, ainsi que sur l’élimination des déchets. Le symbole de la poubelle barrée, qui se trouve sur l’appareil ou son emballage, indique que le produit en n de vie doit faire l’objet d’une collecte sélective, séparée des autres déchets. L’utilisateur devra donc coner l’appareil en n de vie à un centre de collecte sélective des déchets électroniques et électrotechniques ou le retourner au revendeur lorsqu’il en achètera un neuf de type équivalent, en raison d’un appareil usagé pour un appareil neuf. La collecte sélective correcte, en vue d’envoyer l’appareil en n de vie au recyclage, à son traitement et à son élimination de façon écologique, contribue à éviter le risque d’e󰀨ets négatifs sur l’environnement et la santé et favorise la réutilisation et/ou le recyclage des matériaux qui le composent. L’élimination abusive du produit par l’utilisateur implique l’application des sanctions administratives prévues par le règlement en vigueur.GR
