Type de produit	Porte-filtre système 150mm
Marque	NiSi
Modèle	S5
Compatibilité filtres	Filtres système 150mm, épaisseur 2mm
Utilisation	Jusqu'à 1 filtre circulaire (CPL, ND, UV) + 2 filtres carrés/rectangulaires 150mm
Rotation	360° sans vignetage
Matériau	Aluminium
Température de fonctionnement	-65°C à 210°C
Fixation	Adaptateur avec bague de verrouillage et vis de sécurité
Molette de rotation	Pour filtre circulaire, rotation externe
Glissières	Pour insertion des filtres carrés/rectangulaires
Accessoires inclus	Adaptateur, bague de verrouillage, porte-filtre
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Bien serrer la vis de verrouillage après installation
Réparabilité	Pièces détachées disponibles (adaptateur, porte-filtre, bagues)
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - S5 NiSi

Comment installer l'adaptateur sur l'objectif ?

Tournez la bague de verrouillage dans le sens inverse des aiguilles d'une montre pour ouvrir le cerclage. Placez l'adaptateur sur l'objectif en alignant les picots avec les encoches du pare-soleil. Tournez ensuite la bague dans le sens des aiguilles d'une montre pour serrer, puis verrouillez avec la vis de sécurité.

Puis-je utiliser un filtre circulaire sans les filtres carrés ?

Oui, vous pouvez utiliser un filtre circulaire seul avec l'adaptateur. Vissez-le sur la face avant de l'adaptateur à l'aide de la molette de rotation. Vous pouvez alors faire pivoter le filtre à 360°.

Combien de filtres puis-je empiler ?

Le système est conçu pour un filtre circulaire et deux filtres carrés de 150mm sans vignetage. Une glissière supplémentaire peut être ajoutée, mais avec un risque de vignetage.

Le porte-filtre est-il compatible avec d'autres marques de filtres ?

Le NiSi S5 est conçu pour les filtres système 150mm de 2 mm d'épaisseur. Il est compatible avec les filtres carrés/rectangulaires de cette norme, quelle que soit la marque, tant qu'ils respectent ces dimensions.

Comment nettoyer le porte-filtre ?

Utilisez un chiffon doux et sec pour essuyer l'aluminium. Évitez les produits chimiques agressifs qui pourraient endommager la surface. Ne pas immerger dans l'eau.

Y a-t-il un risque de vignetage ?

Avec la configuration standard (1 filtre circulaire + 2 carrés), il n'y a pas de vignetage sur une rotation complète. L'ajout d'une glissière supplémentaire peut provoquer un vignetage.

Le porte-filtre est-il résistant aux intempéries ?

Oui, le porte-filtre a été testé pour résister à des températures de -65°C à 210°C. Il est en aluminium, robuste, mais il est conseillé d'éviter l'exposition prolongée à l'humidité.

Comment fixer le porte-filtre sur l'adaptateur ?

Tirez la gâchette du porte-filtre, placez les deux ergots dans les encoches de l'adaptateur, puis relâchez la gâchette. Assurez-vous que le porte-filtre est bien enclenché.

Puis-je utiliser des filtres de 2 mm d'épaisseur ?

Oui, le porte-filtre S5 est compatible avec les filtres système 150mm d'épaisseur 2 mm. Des filtres plus épais pourraient ne pas s'insérer correctement.

Où trouver la vidéo d'installation ?

La vidéo d'installation est disponible sur YouTube à l'adresse suivante : https://youtu.be/ZsTDXCEUNgQ.

MODE D'EMPLOI S5 NiSi

Porte Filtre Système 150mm - S5

Mode d'emploi 22-25

Sistema Holder Portafiltri 150mm - S5

Le système de porte filtre NiSi S5 a été conçu en se basant sur la technologie brevetée du V5 PRO. Ce système de porte filtre vous permet d'utiliser le CPL et deux filtres système 150mm sans vignetage sur une rotation à 360 degrés. Il comprend également un filetage circulaire vissant avec une molette de rotation externe. Cela permet l'utilisation individuelle d'un filtre CPL, d'un filtre ND circulaire ou d'un filtre UV.

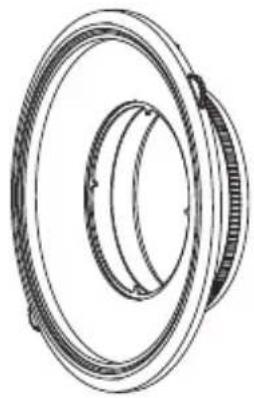

Filtre circulaire dédié

AdaptateurPorte filtre

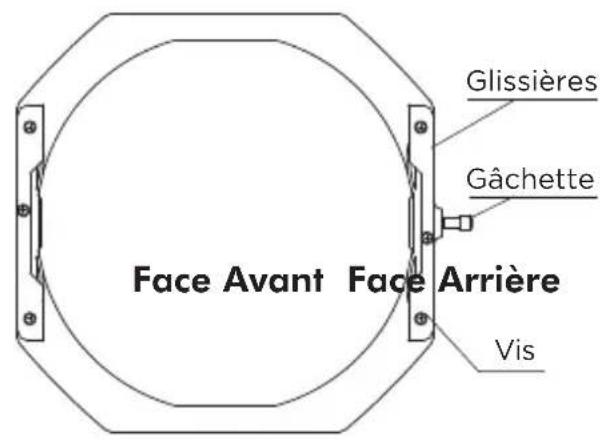

Face Avant Face Arrière Glissières Gâchette Vis

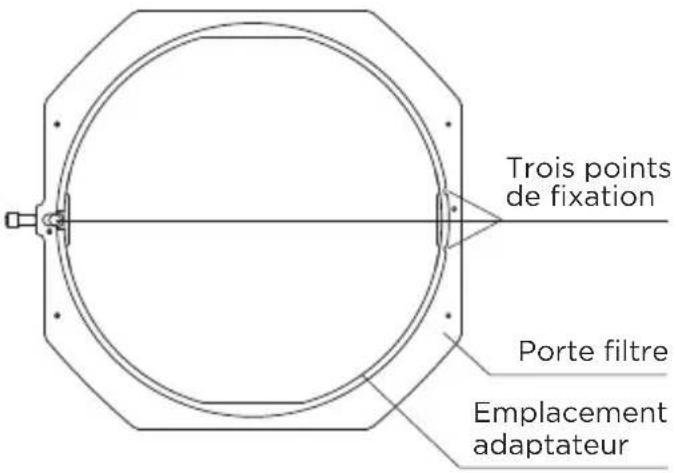

Trois points de fixation Porte filtre Emplacement adaptateur

Français

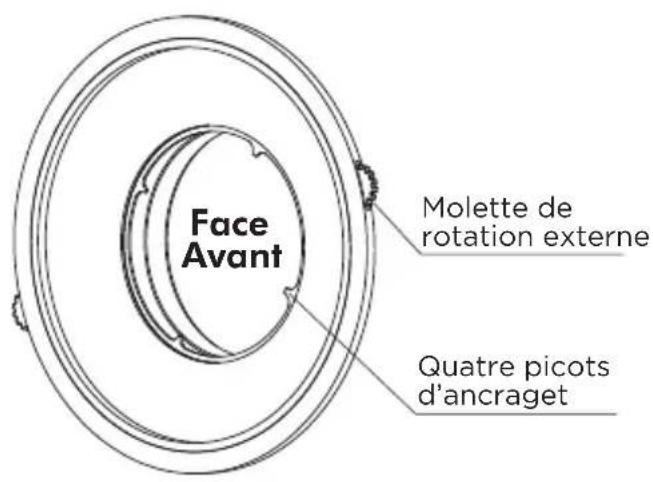

Face Avant Molette de rotation externe Quatre picots d'ancraget

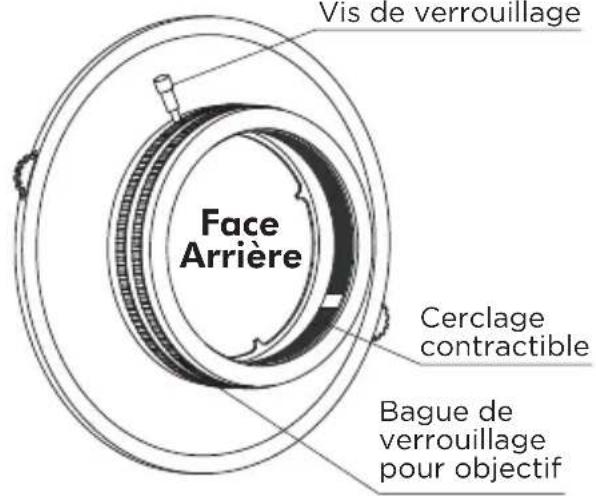

Vis de verrouillage Face Arrière Cerclage contractible Bague de verrouillage pour objectif

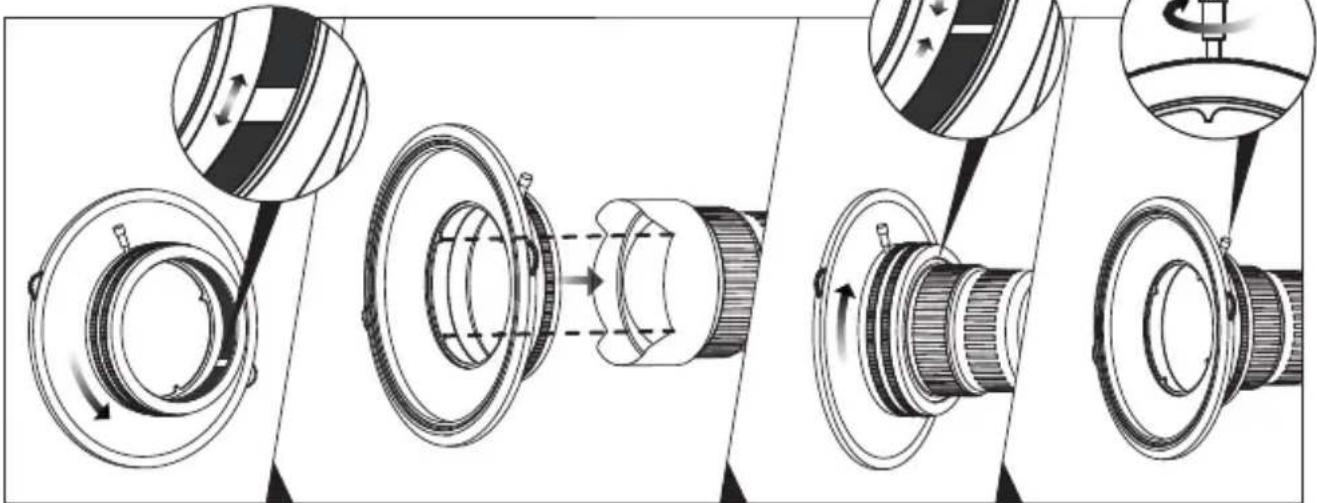

Installation de l'adaptateur

• Tourner la bague de verrouillage pour objectif dans le sens inverse des aiguilles d'une montre et s'assurer que le cerclage contractible à l'intérieur soit à son maximum d'ouverture.
• Installer l' adaptateur en insérant les quatre picots dans les encoches du pare-soleil.
• Tourner la bague de verrouillage dans le sens des aiguilles d'une montre pour une fixation sécurisée.
• Bien serrer la vis de verrouillage.

Français

Installation avec un filtre circulaire

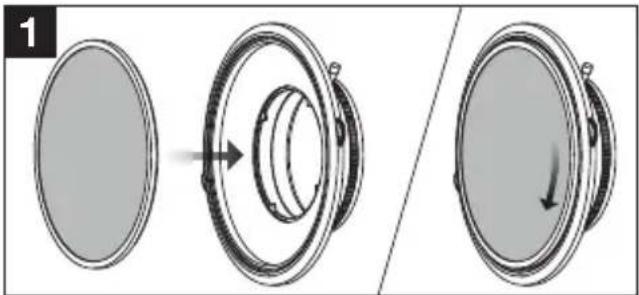

1. Placer le filtre circulaire sur la face avant de l'adaptateur tout en le tournant dans le sens inverse des aiguilles d'une montre en maintenant fermement la molette. S'assurer que le filtre est correctement installé en le faisant tourner dans le sens des aiguilles d'une montre. Il doit tourner librement sans se dévisser.

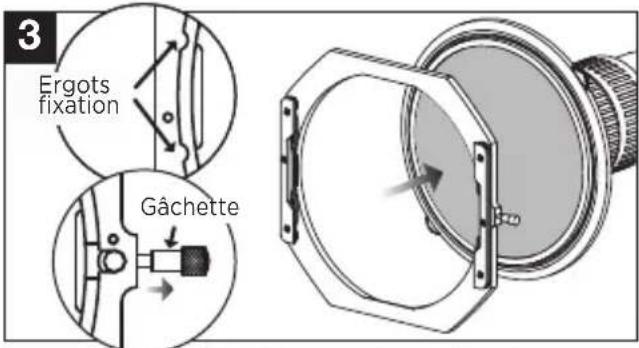

3 Ergots fixation Gâchette

1. Tout en tirant la gâchette, placer les deux ergots du porte filtre sur l'adaptateur puis relâcher la gachette pour sécuriser le tout.

Vérifier bien que le porte filtre est correctement fixé sur l'adaptateur.

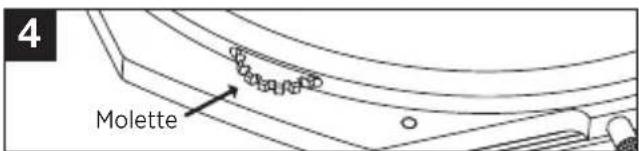

4 Molette

1. Tourner le filtre circulaire à l'aide de la molette pour avoir la configuration souhaitée.

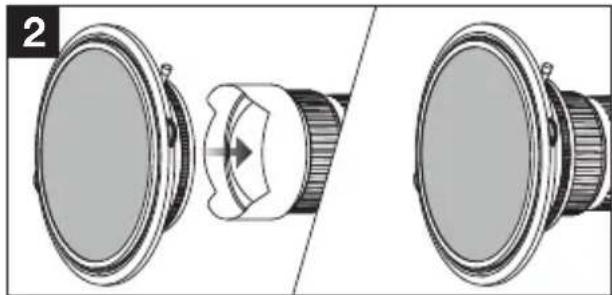

1. Installer l'adaptateur avec le filtre circulaire sur votre objectif (Voir page 23).

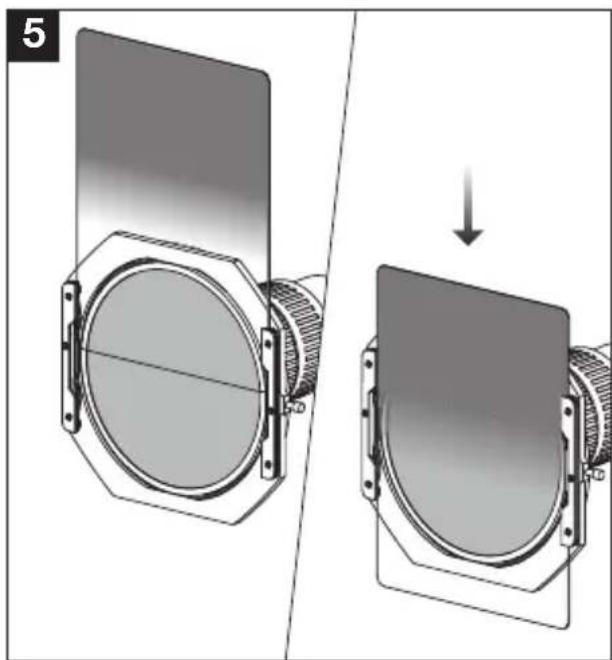

1. Inserer le filtre carré ou rectangulaire dans les glissières et effectuer un test avant de prendre une photo.

Installation sans filtre circulaire

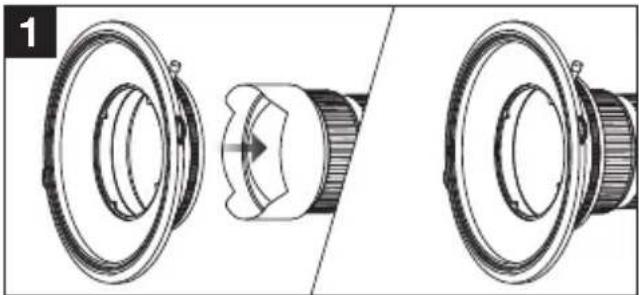

1. Installer l'adaptateur sur l'objectif (Voir la page 23).

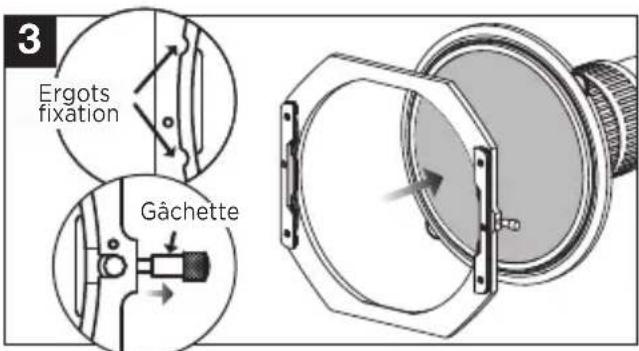

3 Ergots fixation Gâchette

1. Tout en tirant la gâchette, placer les deux ergots du porte filtre sur l'adaptateur puis relâcher la gachette pour sécuriser le tout.

Vérifier bien que le porte filtre est correctement fixé sur l'adaptateur.

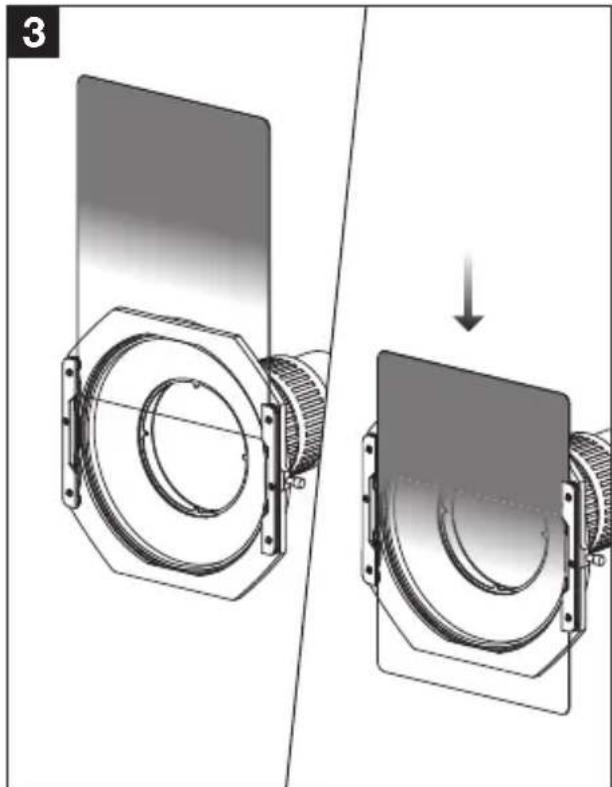

1. Inserer le filtre carré ou rectangulaire dans les glissières et effectuer un test avant de prendre une photo.

Note:

1. Le porte filtre S5 est compatible avec des filtres Système 150mm avec 2 mm d'épaisseur.
2. Tous les porte filtre sont en aluminium et peuvent occasionner du bruit lors de la rotation.
3. Le porte filtre a été conçu pour être utilisé avec un filtre circulaire et deux filtres carrés ou rectangulaires. Une glissière additionnelle peut être rajoutée mais avec un risque de vignetage.
4. Le porte filtre a été testé pour résister à des températures comprises entre - 65°C et 210°C.

Regarder la vidéo d'installation : https://youtu.be/ZsTDXCEUNgQ
