S5 - 摄影配件 NiSi - 免费用户手册

产品类型	150mm系统滤镜支架
品牌	NiSi
型号	S5
滤镜兼容性	150mm系统滤镜，厚度2mm
使用	最多1个圆形滤镜（CPL、ND、UV）+ 2个150mm方形/矩形滤镜
旋转	360°无暗角
材质	铝合金
工作温度	-65°C至210°C
固定方式	适配器带锁紧环和安全螺丝
旋转拨轮	用于圆形滤镜，外部旋转
滑槽	用于插入方形/矩形滤镜
包含配件	适配器、锁紧环、滤镜支架
保养	用柔软干布清洁
安全	安装后务必拧紧锁紧螺丝
可维修性	可提供备件（适配器、滤镜支架、环）
保修	请咨询制造商

常见问题 - S5 NiSi

如何将适配器安装到镜头上？

逆时针旋转锁紧环以打开卡环。将适配器放在镜头上，使卡销与遮光罩的凹槽对齐。然后顺时针旋转锁紧环拧紧，最后用安全螺丝锁紧。

我可以在没有方形滤镜的情况下使用圆形滤镜吗？

是的，您可以单独使用圆形滤镜配合适配器。使用旋转拨轮将其拧到适配器前端。然后您可以360°旋转滤镜。

我可以叠加多少个滤镜？

该系统支持一个圆形滤镜和两个150mm方形滤镜而不会产生暗角。可以添加一个额外的滑槽，但可能存在暗角风险。

滤镜支架是否与其他品牌的滤镜兼容？

NiSi S5专为2毫米厚度的150mm系统滤镜设计。只要符合此尺寸规范，无论品牌，它都兼容方形/矩形滤镜。

如何清洁滤镜支架？

使用柔软干布擦拭铝合金表面。避免使用可能损坏表面的刺激性化学品。请勿浸入水中。

是否有暗角风险？

在标准配置（1个圆形滤镜+2个方形滤镜）下，完整旋转无暗角。添加额外滑槽可能导致暗角。

滤镜支架是否耐候？

是的，滤镜支架经过测试可承受-65°C至210°C的温度。它采用铝合金材质，坚固耐用，但建议避免长时间暴露在潮湿环境中。

如何将滤镜支架固定到适配器上？

拉动滤镜支架的卡扣，将两个凸柱放入适配器的凹槽中，然后松开卡扣。确保滤镜支架已正确卡入。

我可以使用2毫米厚的滤镜吗？

是的，S5滤镜支架兼容2毫米厚度的150mm系统滤镜。较厚的滤镜可能无法正确插入。

在哪里可以找到安装视频？

安装视频可在YouTube上观看，地址为：https://youtu.be/ZsTDXCEUNgQ。

用户手册 S5 NiSi

沿用V5 PRO 专利技术实现150系统内置圆形滤镜，并由齿轮带动，实现可同时安装圆镜及方镜。优质铝材经CNC车铣加工制成，表面黑色氧化，经久耐用。

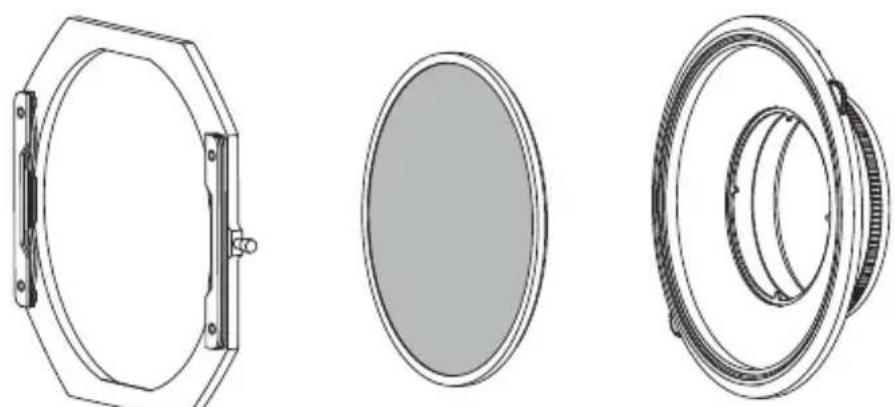

专用圆形滤镜 后座前支架

正面 反面 夹片 拉柱 夹片固定螺丝 后座固定槽 支架主体 三点固定

中文简体

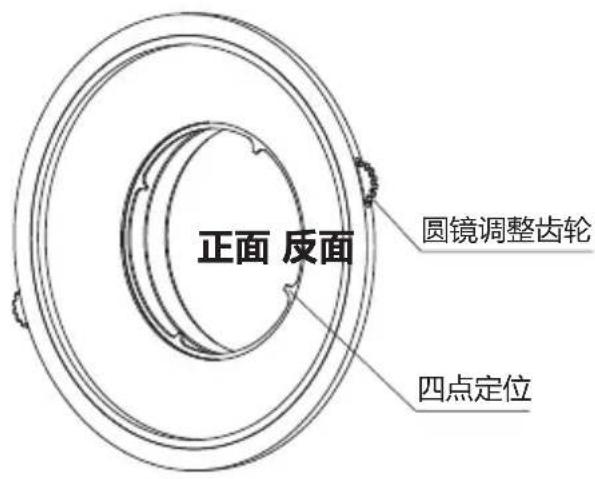

正面 反面 圆镜调整齿轮 四点定位

支架锁紧螺丝 固定收缩圈 镜头锁紧圈

后座安装说明

• 逆时针旋转镜头锁紧圈，让固定收缩圈呈现最大内孔状态。
• 把后座安装在镜头上，并让四个定位点对齐镜头遮光罩的低点位置。
• 顺时针旋转镜头锁紧圈，确保锁紧。
• 拧紧支架锁紧螺丝。

中文简体

与圆镜同时使用时的安装步骤

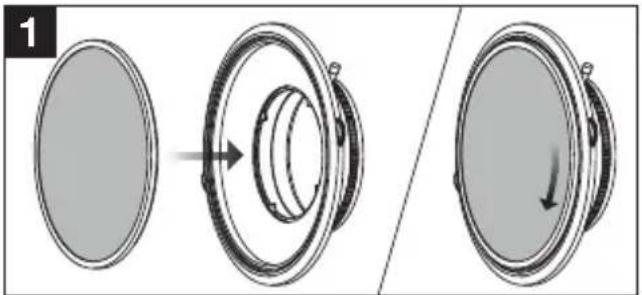

1. 先逆时针旋转圆镜，让圆镜丝牙入位，再顺时针旋转圆镜，并确保装稳。

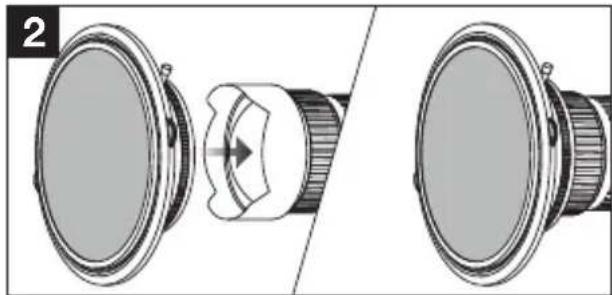

1. 把装有圆镜的后座安装在镜头上。(请翻到第3页，查看后座安装说明)

3 固定点 拉柱

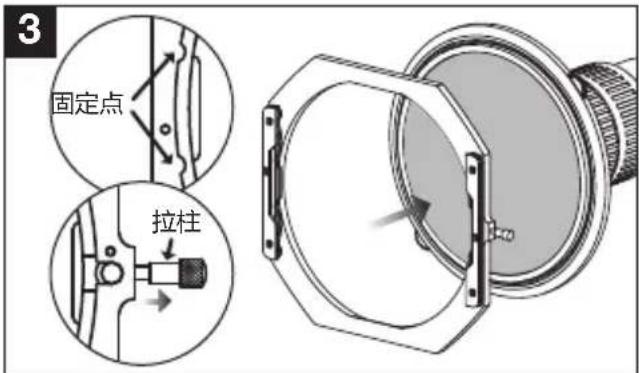

1. 支架下方的两个固定点对准后座固定槽，向右拉起支架右边的拉柱，合位后放下拉柱。

轻微旋转支架看是否顺滑，以确保支架装稳。

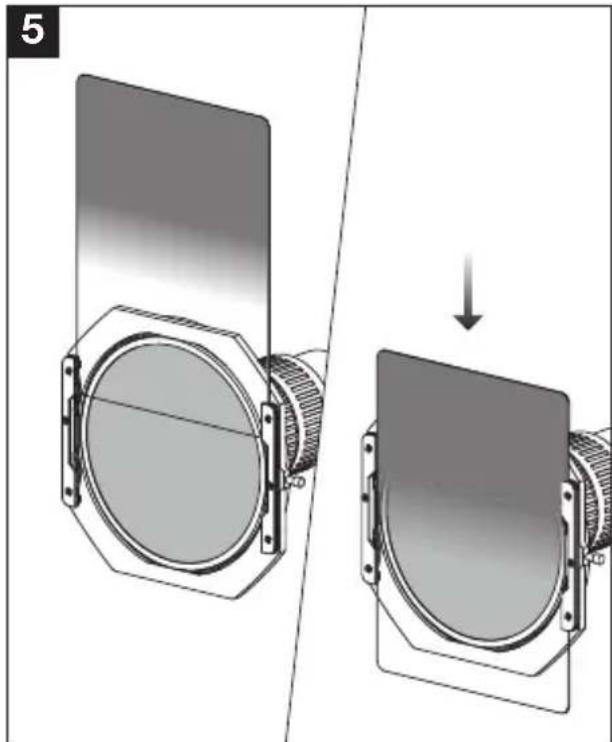

5.把方形镜片插入片夹槽内并确保镜片可自由上下拉动后即可开始摄影创作。

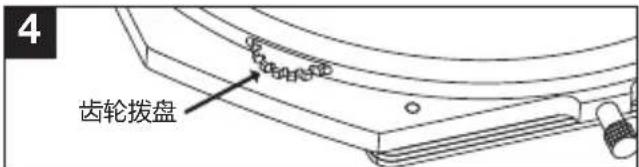

齿轮拨盘

1. 转动齿轮拨盘，调整圆镜。

4

不与圆镜同时使用时的安装步骤

1. 把后座安装在镜头上。(请翻到第3页，查看后座安装说明)

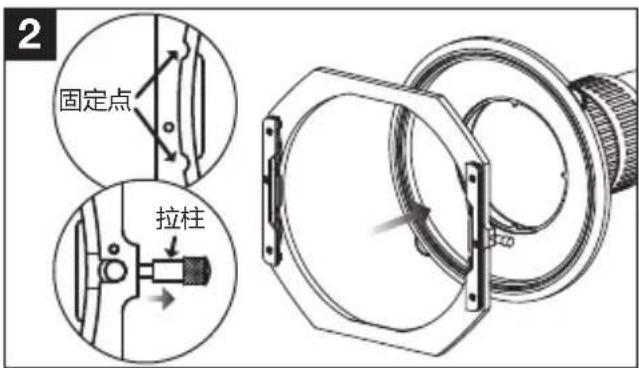

2 固定点 拉柱

1. 支架下方的两个固定点对准后座的卡槽，向右拉起支架右边的拉柱，合位后放下拉柱。

轻微旋转支架看是否顺滑，以确保支架装稳。

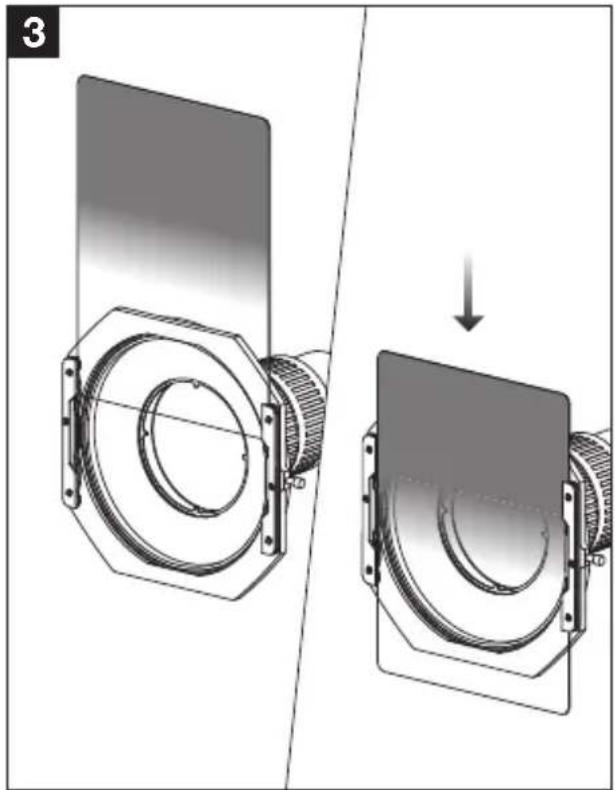

1. 把方形镜片插入片夹槽内并确保镜片可自由上下拉动后即可开始摄影创作。

注：1. 本支架只适用于宽幅150mm，厚度2mm的镜片使用。

1. 本支架主体、齿轮拨盘和前支架都是使用铝制成，当旋转时会发出铝的摩擦声音，这是正常现象，不会损坏支架和影响滤镜的使用性能。
2. 本支架可装1片圆片和2片方片，如需使用更多方片时请自行安装所配的片夹，再加片夹可能会产生暗角。
3. 本支架在 -65^ C 到 210^ C 的环境下不会变形, 无需维护, 请安心使用。

安装视频讲解

中文繁體

沿用V5 PRO 專利技術實現150系統內置圓形濾鏡，並由齒輪帶動，實現可同時安裝圓鏡及方鏡。優質鋁材經CNC車銑加工製成，表面黑色氧化，經久耐用。

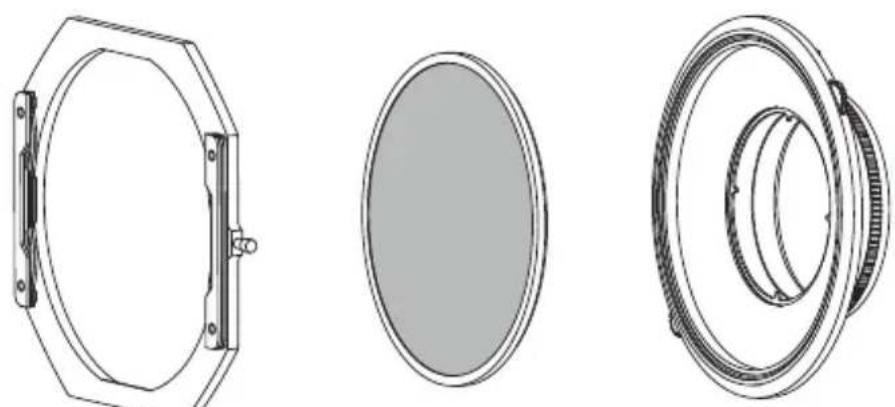

專用圓形濾鏡後座前支架

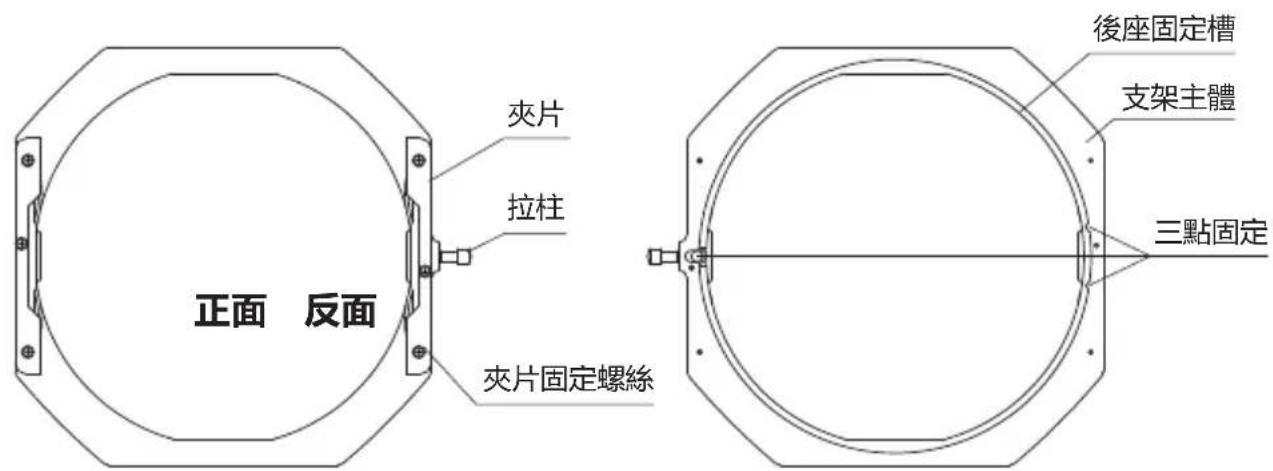

正面 反面 夾片 拉柱 夾片固定螺絲 後座固定槽 支架主體 三點固定

中文繁體

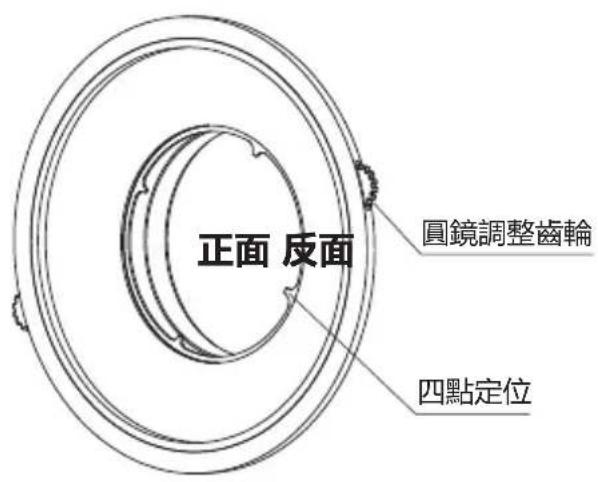

正面 反面 圓鏡調整齒輪 四點定位

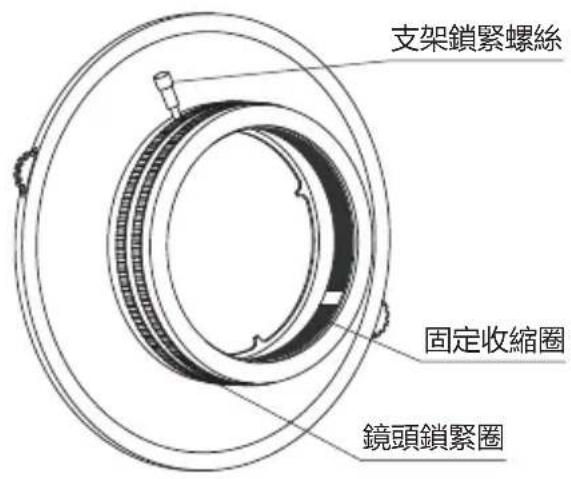

支架鎖緊螺絲 固定收縮圈 鏡頭鎖緊圈

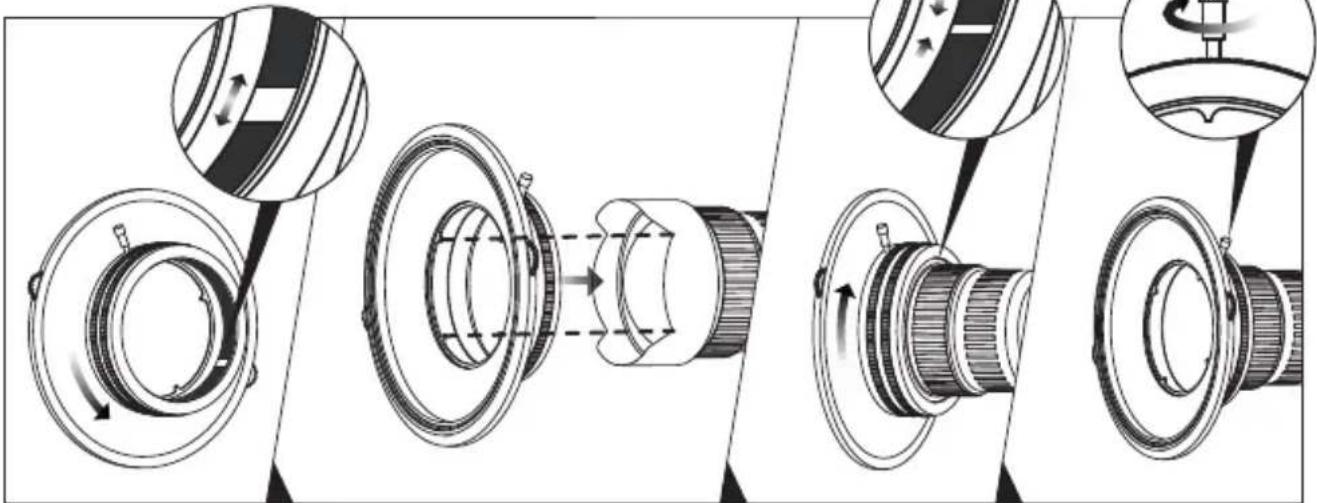

後座安裝説明

• 逆時針旋轉鏡頭鎖緊圈，讓固定收縮圈呈現最大內孔狀態。
• 把後座安裝在鏡頭上，並讓四個定位點對齊鏡頭遮光罩的低點位置。
• 順時針旋轉鏡頭鎖緊圈，確保鎖緊。
• 擅緊支架鎖緊螺絲。

中文繁體

與圓鏡同時使用時的安裝步驟

1. 把裝有圓鏡的後座安裝在鏡頭上。(請翻到第7頁，查看後座安裝說明)

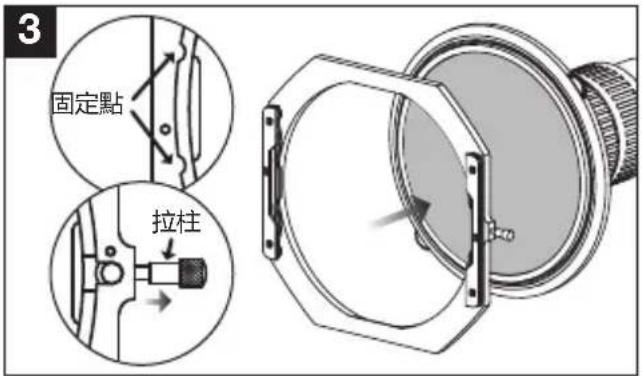

3 固定點 拉柱

1. 支架下方的兩個固定點對準後座固定槽，向右拉起支架右邊的拉柱，合位後放下拉柱。

輕微旋轉支架看是否順滑，以確保支架裝穩。

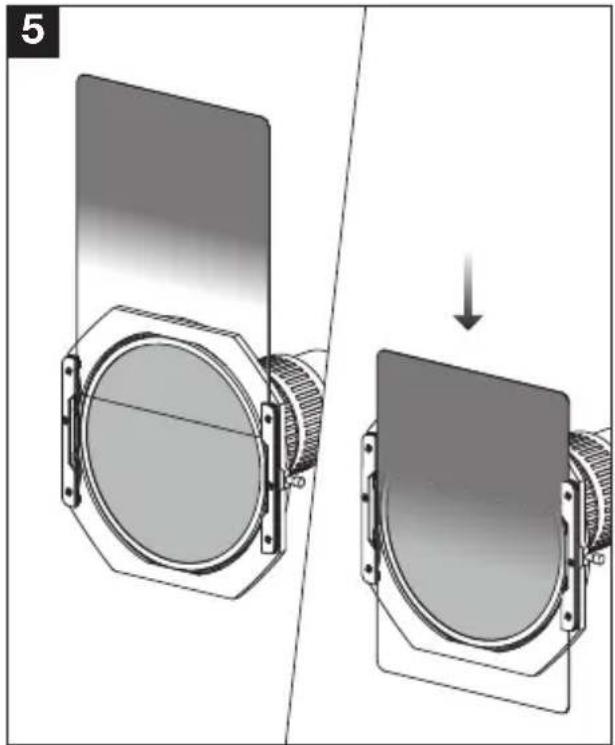

1. 把方形鏡片插入片夾槽內并確保鏡片可自由上下拉動後即可開始攝影創作。

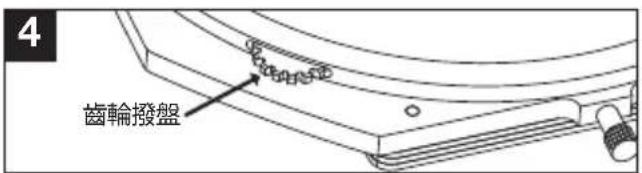

4 齒輪撥盤

4.轉動齒輪撥盤，調整圓鏡。

不與圓鏡同時使用時的安裝步驟

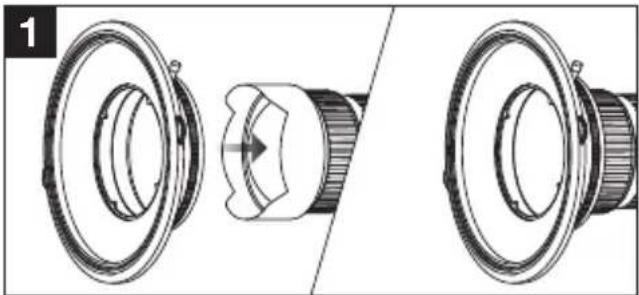

1. 把後座安裝在鏡頭上。(請翻到第7頁，查看後座安裝說明)

2 固定點 拉柱

1. 支架下方的兩個固定點對準後座的卡槽，向右拉起支架右邊的拉柱，合位後放下拉柱。

輕微旋轉支架看是否順滑，以確保支架裝穩。

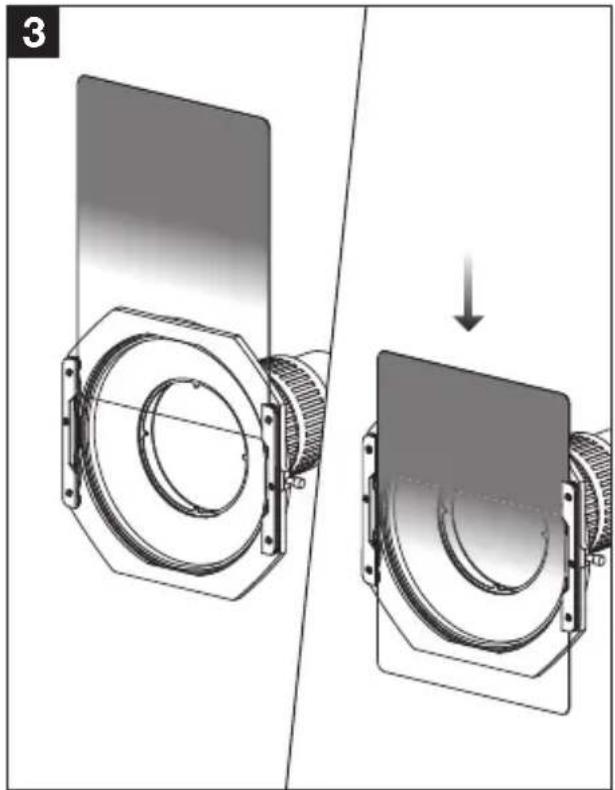

1. 把方形鏡片插入片夾槽內并確保鏡片可自由上下拉動後即可開始攝影創作。

注：1、本支架隻適用于寬幅150mm，厚度2mm的鏡片使用。

2、本支架主體、齒輪撥盤和前支架都是使用鋁製成，當旋轉時會發出鋁的摩擦聲音，這是正常現象，不會損壞支架和影響濾鏡的使用性能。

3、本支架可裝1片圓片和2片方片，如需使用更多方片時請自行安裝所配的片夾，再加片夾可能會產生暗角。

4、本支架在 -65^ 到 210^ 的環境下不会變形，无需維護，請安心使用。

安裝視頻講解鏈接：https://youtu.be/ZsTDXCEUNgQ
