Produkttyp	Filterhalter System 150mm
Marke	NiSi
Modell	S5
Filterkompatibilität	Systemfilter 150mm, Dicke 2mm
Verwendung	Bis zu 1 Rundfilter (CPL, ND, UV) + 2 rechteckige/quadratische Filter 150mm
Rotation	360° ohne Vignettierung
Material	Aluminium
Betriebstemperatur	-65°C bis 210°C
Befestigung	Adapter mit Verriegelungsring und Sicherheitsschraube
Drehknopf	Für Rundfilter, externe Drehung
Gleitführungen	Zum Einsetzen von rechteckigen/quadratischen Filtern
Im Lieferumfang enthalten	Adapter, Verriegelungsring, Filterhalter
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nach der Installation die Verriegelungsschraube gut festziehen
Reparierbarkeit	Ersatzteile verfügbar (Adapter, Filterhalter, Ringe)
Garantie	Hersteller kontaktieren

Häufig gestellte Fragen - S5 NiSi

Wie installiere ich den Adapter am Objektiv?

Drehen Sie den Verriegelungsring gegen den Uhrzeigersinn, um den Ring zu öffnen. Setzen Sie den Adapter auf das Objektiv, indem Sie die Stifte mit den Kerben der Gegenlichtblende ausrichten. Drehen Sie dann den Ring im Uhrzeigersinn, um ihn festzuziehen, und verriegeln Sie ihn mit der Sicherheitsschraube.

Kann ich einen Rundfilter ohne die quadratischen Filter verwenden?

Ja, Sie können einen Rundfilter allein mit dem Adapter verwenden. Schrauben Sie ihn mit dem Drehknopf auf die Vorderseite des Adapters. Sie können den Filter dann um 360° drehen.

Wie viele Filter kann ich stapeln?

Das System ist für einen Rundfilter und zwei quadratische Filter von 150mm ohne Vignettierung ausgelegt. Eine zusätzliche Gleitführung kann hinzugefügt werden, jedoch mit Vignettierungsrisiko.

Ist der Filterhalter mit anderen Filtermarken kompatibel?

Der NiSi S5 ist für Systemfilter 150mm mit 2 mm Dicke ausgelegt. Er ist mit quadratischen/rechteckigen Filtern dieser Norm kompatibel, unabhängig von der Marke, solange sie diese Abmessungen einhalten.

Wie reinige ich den Filterhalter?

Verwenden Sie ein weiches, trockenes Tuch zum Abwischen des Aluminiums. Vermeiden Sie aggressive Chemikalien, die die Oberfläche beschädigen könnten. Nicht in Wasser eintauchen.

Besteht ein Risiko der Vignettierung?

Bei der Standardkonfiguration (1 Rundfilter + 2 quadratische) gibt es keine Vignettierung bei vollständiger Drehung. Das Hinzufügen einer zusätzlichen Gleitführung kann zu Vignettierung führen.

Ist der Filterhalter wetterbeständig?

Ja, der Filterhalter wurde getestet, um Temperaturen von -65°C bis 210°C standzuhalten. Er ist aus Aluminium, robust, aber es wird empfohlen, längere Feuchtigkeitseinwirkung zu vermeiden.

Wie befestige ich den Filterhalter am Adapter?

Ziehen Sie den Auslöser des Filterhalters, setzen Sie die beiden Nasen in die Kerben des Adapters ein und lassen Sie den Auslöser los. Stellen Sie sicher, dass der Filterhalter einrastet.

Kann ich Filter mit 2 mm Dicke verwenden?

Ja, der Filterhalter S5 ist mit Systemfiltern 150mm von 2 mm Dicke kompatibel. Dickere Filter könnten nicht richtig eingesetzt werden.

Wo finde ich das Installationsvideo?

Das Installationsvideo ist auf YouTube unter folgender Adresse verfügbar: https://youtu.be/ZsTDXCEUNgQ.

BEDIENUNGSANLEITUNG S5 NiSi

Bedienungsanleitung 14-17

Français

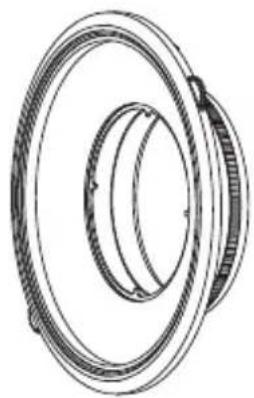

Das NiSi S5 Filterhalter-System basiert auf den patentierten Technologien unseres V5-PRO. Dieses Halterungssystem ermöglicht die Verwendung eines integrierten PRO CPL, sowie zwei 150mm-Filter, ohne Vignettierung und die Filter sind 360 Grad rotierbar. Ebenfalls verfügt der Halter über ein Einschraubgewinde mit einem externen Drehrad, um d en Polfilter zu rotieren, ohne die anderen Filter im Halter abzunehmen. Dies ermöglicht die Verwendung eines CPL, eines runden ND-Filters oder eines UV-Filters.

spezieller Schraubfilter

Vorne Hinten Klemmung Verriegelung Schraube Aufnahme für Adapter Filterhalter Drei Fixierungspunkte

Deutsch

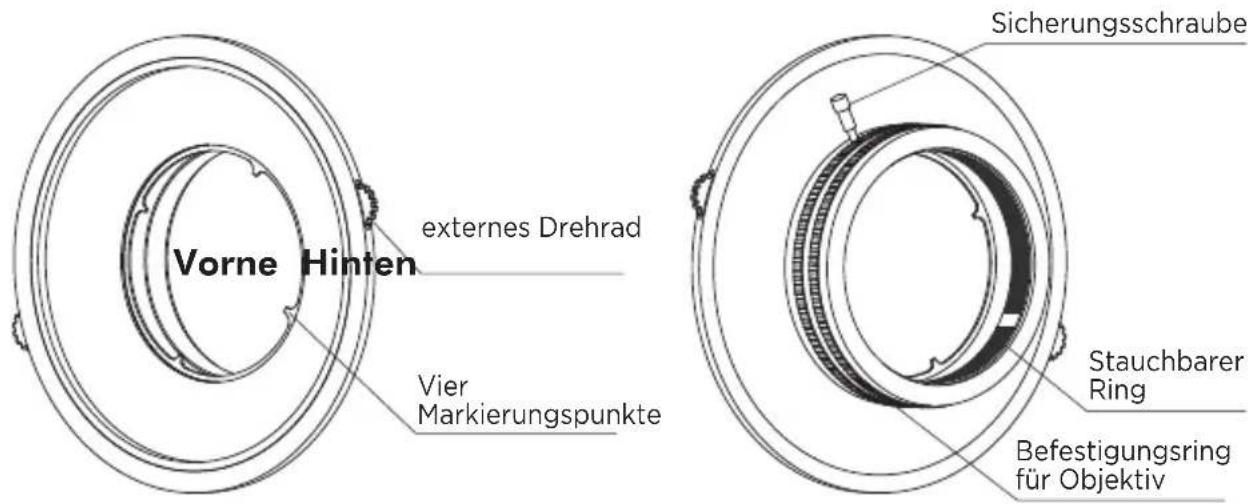

Vorne Hinten externes Drehrad Vier Markierungspunkte Sicherungsschraube Stauchbarer Ring Befestigungsring für Objektiv

• Drehen Sie den Befestigungsring gegen den Uhrzeigersinn bis zum Anschlag.
• Installieren Sie den Adapter, indem Sie die vier Markierungspunkte in die Vertiefungen der Sonnenblende positionieren.
• Drehen Sie den Befestigungsring im Uhrzeigersinn bis der Adapter fest am Objektiv sitzt.
• Ziehen Sie die Sicherungsschraube an.

Deutsch

Installation mit einem Schraubfilter

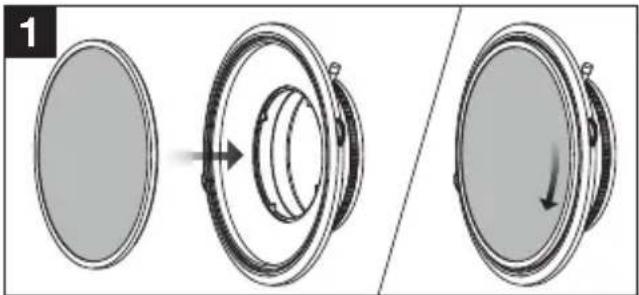

1. Platzieren Sie den Schraubfilter auf der Vorderseite des Adapters und drehen Sie ihn etwas gegen den Uhrzeigersinn, während Sie das externe Drehrad festhalten. Schrauben Sie den Filter im Uhrzeigersinn ein bis er fest sitzt. Der Filter sollte sich leicht rotieren lassen, ohne sich zu lösen.

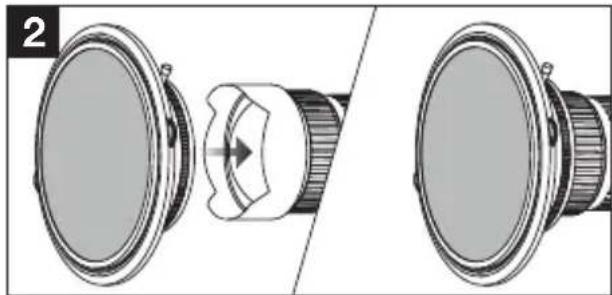

1. Montieren Sie den Adapter mit dem integrierten Filter (Siehe Seite 15).

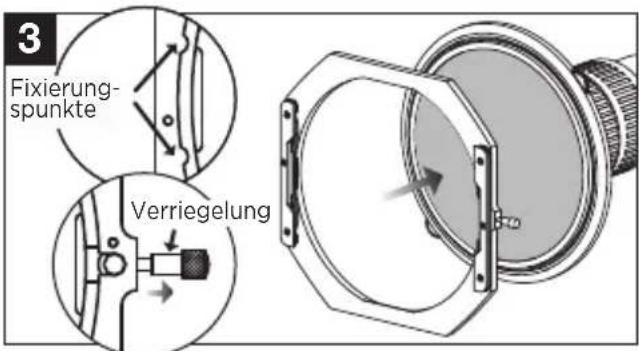

3 Fixierung- spunkte Verriegelung

1. Platzieren Sie die beiden Fixierungspunkte des Filterhalters an der Kante des Adapters und sichern Sie den Halter mit dem Verriegelungshebel.

Vergewissern Sie sich, dass der Halter fest installiert ist, indem Sie ihn leicht hin und her drehen.

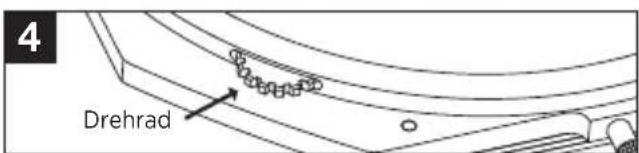

4 Drehrad

1. Drehen Sie das externe Drehrad und rotieren Sie so den Schraubfilter zur gewünschten Einstellung.

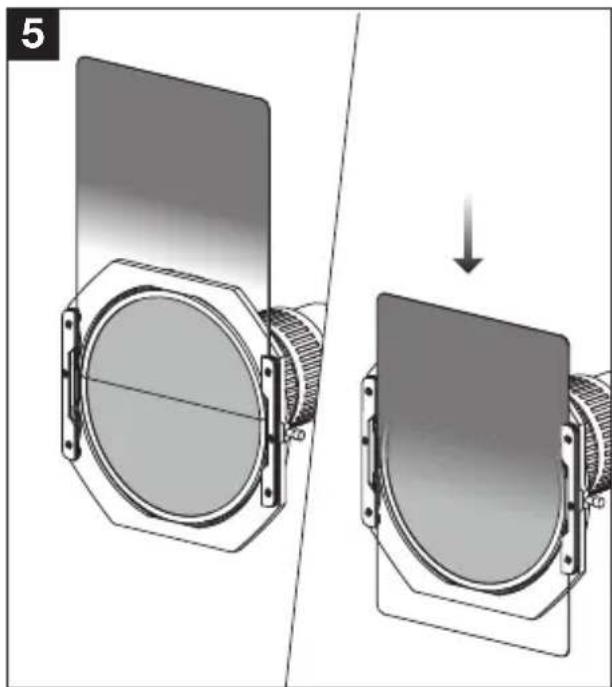

1. Schieben Sie den quadratischen oder rechteckigen Filter in die Klemmung und testen Sie ob er sicher platziert ist.

Installation ohne einen Schraubfilter

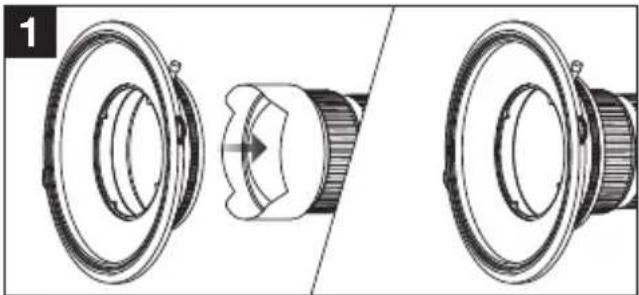

1. Montieren Sie den Adapter am Objektiv (Siehe Seite 15).

2 Fixierung- spunkte Verriegelung

1. Platzieren Sie die beiden Fixierungspunkte des Filterhalters an der Kante des Adapters und sichern Sie den Halter mit dem Verriegelungshebel.

Vergewissern Sie sich, dass der Halter fest installiert ist, indem Sie ihn leicht hin und her drehen.

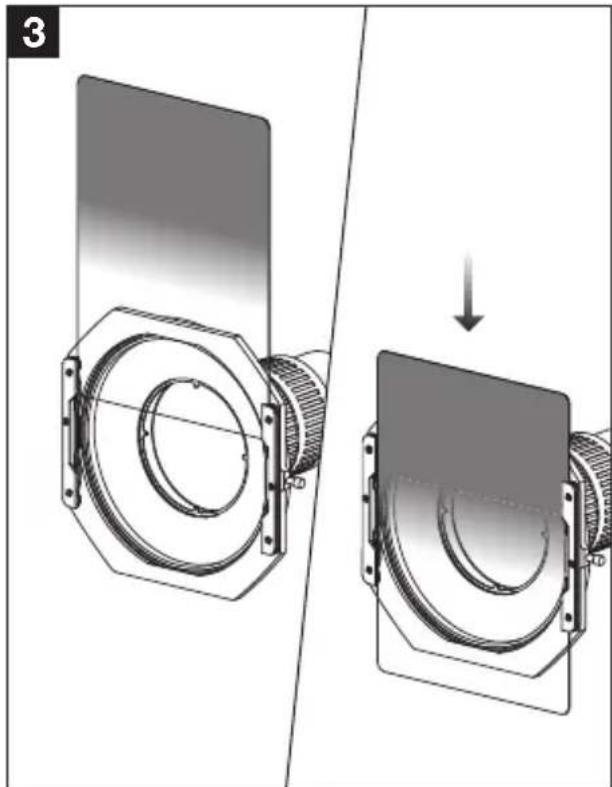

1. Schieben Sie den quadratischen oder rechteckigen Filter in die Klemmung und testen Sie ob er sicher platziert ist.

Hinweis: 1. Das Filterhalter-System S5 ist für Filter mit einer Breite von 150mm und einer Dicke von 2mm geeignet.
2. Die Bauteile des Halters bestehen aus Aluminium, dadurch können beim Drehen Geräusche entstehen.
3. Der Halter wurde für die Verwendung von 1 kreisförmigen und 2 quadratischen / rechteckigen Filtern konzipiert. Eine zusätzliche Klemmung kann hinzugefügt werden, dies führt jedoch zu einer gewissen Vignettierung.
4. Der Halter wurde getestet, und ist haltbar zwischen -65 °C und 210 °C.

Sehen Sie sich das Installationsvideo an: https://youtu.be/ZsTDXCEUNgQ
