Tipo di prodotto	Portafiltro sistema 150mm
Marca	NiSi
Modello	S5
Compatibilità filtri	Filtri sistema 150mm, spessore 2mm
Utilizzo	Fino a 1 filtro circolare (CPL, ND, UV) + 2 filtri quadrati/rettangolari 150mm
Rotazione	360° senza vignettatura
Materiale	Alluminio
Temperatura di funzionamento	-65°C a 210°C
Fissaggio	Adattatore con anello di bloccaggio e vite di sicurezza
Rotella di rotazione	Per filtro circolare, rotazione esterna
Guide	Per inserimento filtri quadrati/rettangolari
Accessori inclusi	Adattatore, anello di bloccaggio, portafiltro
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Stringere bene la vite di bloccaggio dopo l'installazione
Riparabilità	Pezzi di ricambio disponibili (adattatore, portafiltro, anelli)
Garanzia	Consultare il produttore

Domande frequenti - S5 NiSi

Come installare l'adattatore sull'obiettivo?

Ruotare l'anello di bloccaggio in senso antiorario per aprire la fascetta. Posizionare l'adattatore sull'obiettivo allineando i perni con le tacche del paraluce. Ruotare quindi l'anello in senso orario per serrare, quindi bloccare con la vite di sicurezza.

Posso usare un filtro circolare senza i filtri quadrati?

Sì, è possibile utilizzare un filtro circolare da solo con l'adattatore. Avvitarlo sulla parte anteriore dell'adattatore utilizzando la rotella di rotazione. È quindi possibile ruotare il filtro a 360°.

Quanti filtri posso impilare?

Il sistema è progettato per un filtro circolare e due filtri quadrati da 150mm senza vignettatura. È possibile aggiungere una guida aggiuntiva, ma con rischio di vignettatura.

Il portafiltro è compatibile con altre marche di filtri?

Il NiSi S5 è progettato per filtri sistema 150mm di 2 mm di spessore. È compatibile con filtri quadrati/rettangolari di questa norma, indipendentemente dalla marca, purché rispettino queste dimensioni.

Come pulire il portafiltro?

Utilizzare un panno morbido e asciutto per pulire l'alluminio. Evitare prodotti chimici aggressivi che potrebbero danneggiare la superficie. Non immergere in acqua.

C'è il rischio di vignettatura?

Con la configurazione standard (1 filtro circolare + 2 quadrati), non vi è nessuna vignettatura su una rotazione completa. L'aggiunta di una guida aggiuntiva può provocare vignettatura.

Il portafiltro è resistente alle intemperie?

Sì, il portafiltro è stato testato per resistere a temperature da -65°C a 210°C. È in alluminio, robusto, ma è consigliabile evitare l'esposizione prolungata all'umidità.

Come fissare il portafiltro sull'adattatore?

Tirare il grilletto del portafiltro, posizionare i due perni nelle tacche dell'adattatore, quindi rilasciare il grilletto. Assicurarsi che il portafiltro sia ben agganciato.

Posso utilizzare filtri da 2 mm di spessore?

Sì, il portafiltro S5 è compatibile con filtri sistema 150mm di spessore 2 mm. Filtri più spessi potrebbero non inserirsi correttamente.

Dove trovare il video di installazione?

Il video di installazione è disponibile su YouTube al seguente indirizzo: https://youtu.be/ZsTDXCEUNgQ.

MANUALE UTENTE S5 NiSi

Manuale di istruzioni 26-29

中文简体

Il sistema holder porta filtri NiSi S5 è stato costruito e sviluppato sulla base di brevetti e tecnologie registrati del NiSi V5 PRO. Questo sistema di montaggio per filtri permette l'utilizzo di un Polarizzatore circolare (CPL) integrato nell'holder e due filtri a lastra di larghezza 150mm e spessore 2mm senza introdurre vignettatura meccanica anche con rotazione completa dell'holder. Grazie alla presenza di una filettatura e una ghiera per la rotazione sull'adattatore, è possibile utilizzare e regolare un filtro CPL o montare filtri ND circolari o UV.

Filtro circolare dedicato

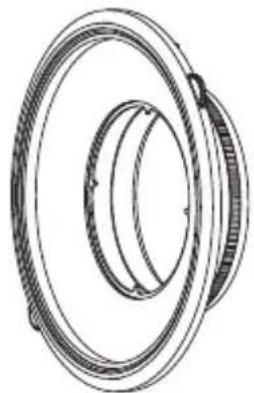

AdattatorePorta filtro

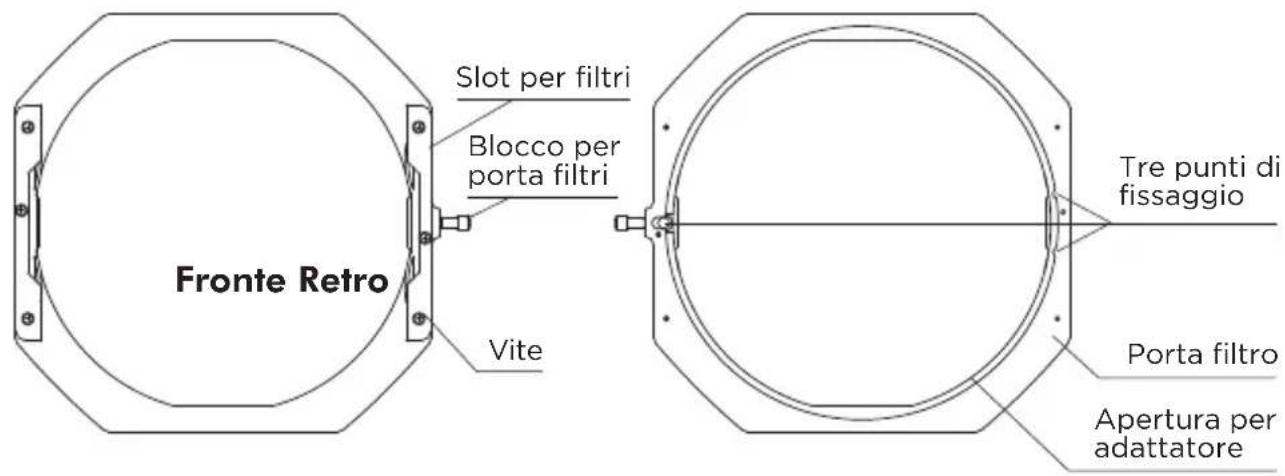

Slot per filtri Blocco per porta filtri Vite Fronte Retro Tre punti di fissaggio Porta filtro Apertura per adattatore

Italiano

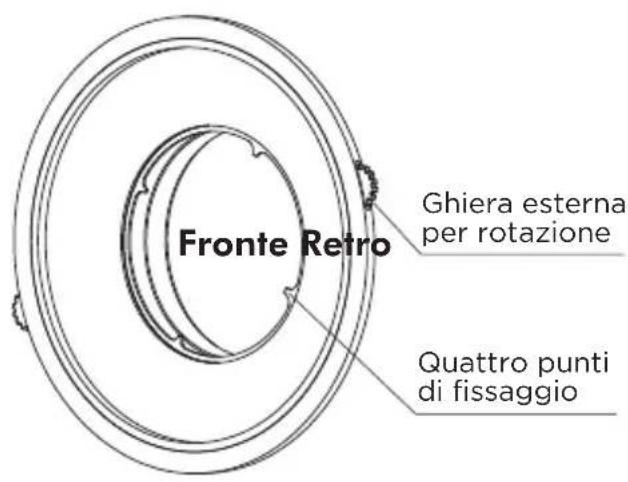

Fronte Retro Ghiera esterna per rotazione Quattro punti di fissaggio

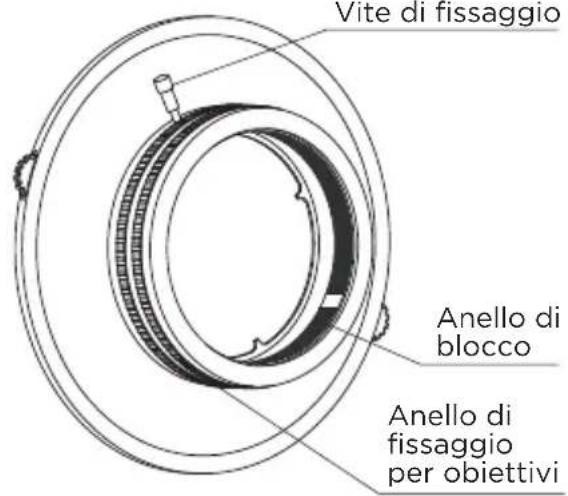

Vite di fissaggio Anello di blocco Anello di fissaggio per obiettivi

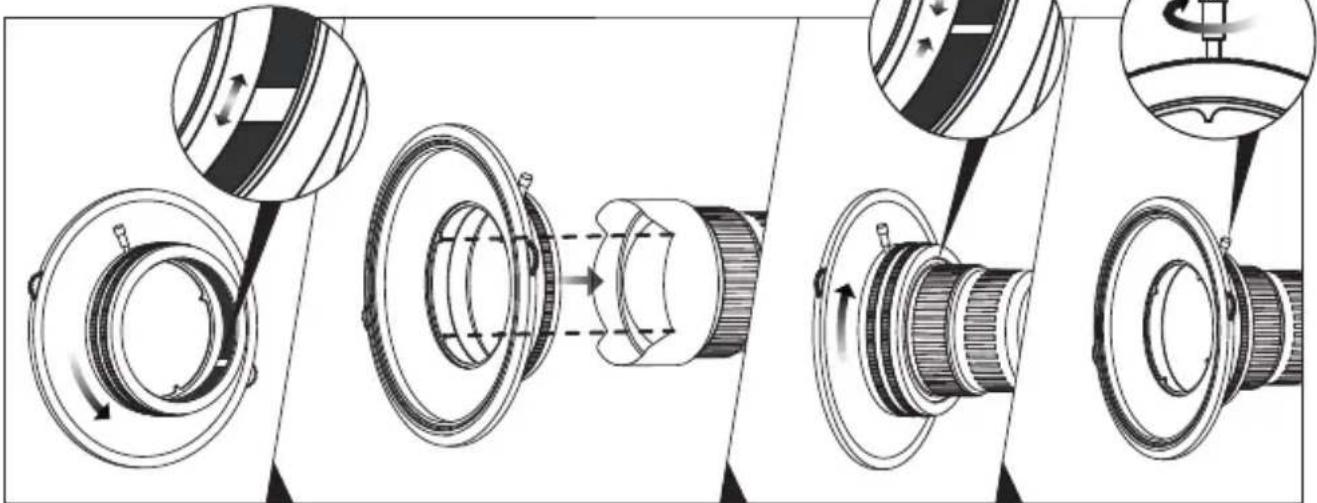

Installazione adattatore

• Ruotare l'anello di fissaggio in senso anti orario e assicurarsi che l'anello di blocco sia alla massima apertura.
  • Installare l'adattatore inserendo i quattro punti di fissaggio nelle rientranze del paraluce.
• Ruotare l'anello di fissaggio in senso orario e assicurarsi che sia ben fissato.
• Avvitare la vite di fissaggio per bloccare il movimento dell'anello adattatore.

Italiano

Installazione con un filtro circolare

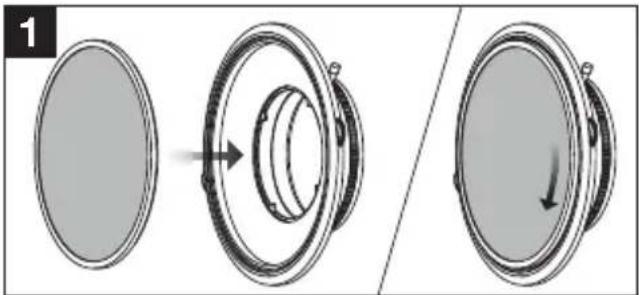

1. Inserire il filtro circolare dal lato di fronte dell'adattatore e ruotare in senso anti orario tenendo bloccata la ghiera di rotazione esterna. Controllare che il filtro sia ben avvitato: lasciando libera la ghiera esterna e ruotando il filtro in senso orario dovrebbe girare liberamente sul supporto senza allentarsi. Evitare di avvitare troppo forte, potrebbe bloccare il filtro.

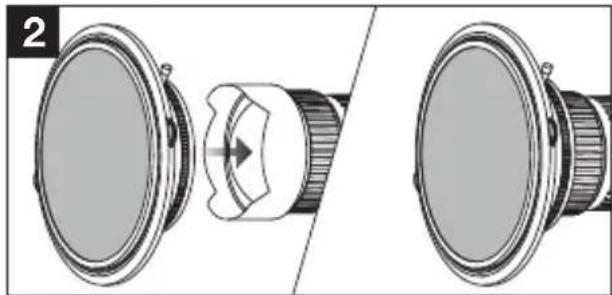

1. Installa l'adattatore con il filtro circolare già montato sull'obiettivo (vedi pagina 27).

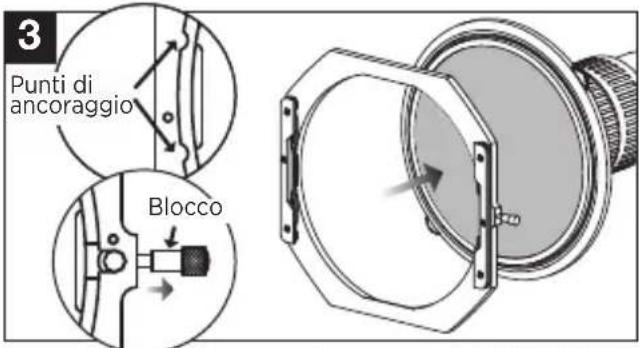

3 Punti di ancoraggio Blocco

1. Aggancia i due punti di ancoraggio dell'holder sull'adattatore e tira il blocco a molla.

Rilascia il blocco a molla e controlla che l'holder sia ben installato ruotando l'holder.

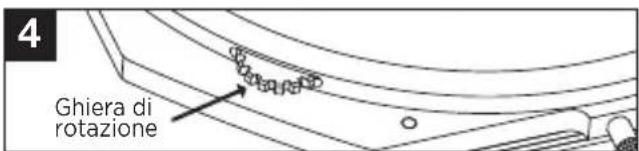

Ghiera di rotazione

1. Ruota la ghiera esterna e imposta il filtro circolare come preferisci. Es: Imposta la polarizzazione desiderata.

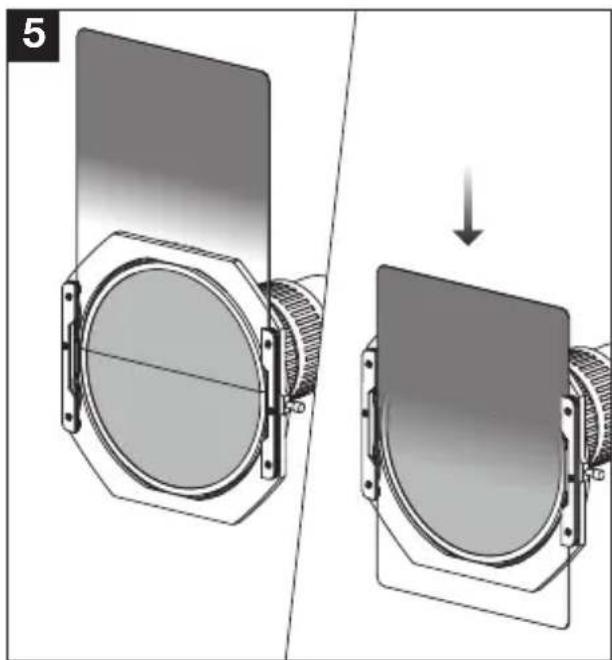

1. Inserire i filtri a lastra nello slot desiderato. L'ND va inserito sul primo slot vicino la lente.

Installazione senza filtro circolare

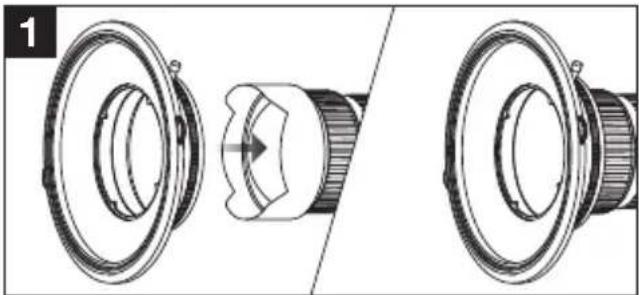

1. Installa l'adattatore sull'obiettivo (vedi pagina 27).

3 Punti di ancoraggio Blocco

2.Aggancia i due punti di ancoraggio dell'holder sull'adattatore e tira il blocco a molla.

Rilascia il blocco a molla e controlla che l'holder sia ben installato ruotando l'holder.

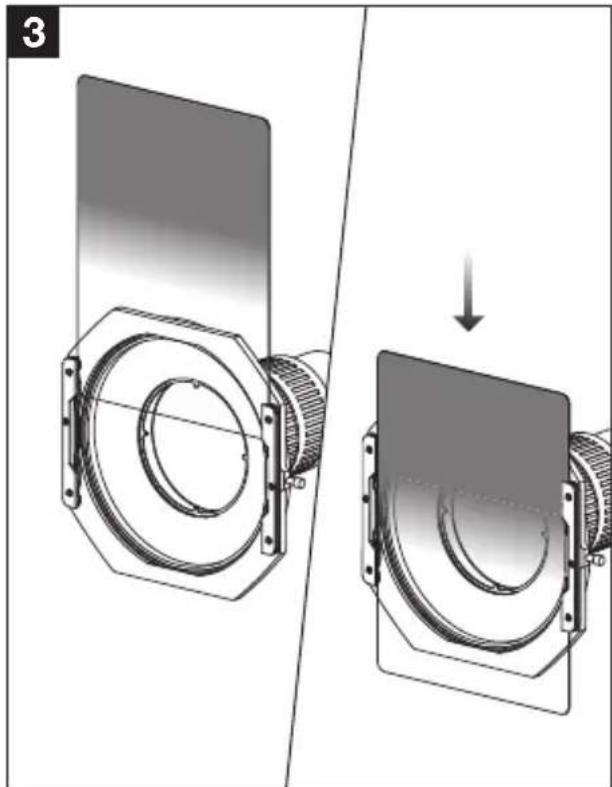

1. Inserire i filtri a lastra nello slot desiderato. L'ND va inserito sul primo slot vicino la lente.

Note:

1. L'holder porta filtri S5 è compatibile con filtri di larghezza 150mm e spessore 2mm.
2. Il porta filtri è completamente costruito in alluminio, il quale può naturalmente fare rumore quando ruota.
3. Il porta filtri è stato costruito per l'utilizzo di 1 filtro circolare e 2 a lastra. Un'ulteriore slot porta filtro può essere aggiunta ma questo comporta la possibilità di vignettatura meccanica.
4. L'holder è stato testato per operare tra -65 °C e 210 °C.

Guarda il video dell'installazione : https://youtu.be/ZsTDXCEUNgQ
