Intitulé	Description
Type de machine	Machine de soudure
Puissance	80 W
Température réglable	De 200 à 450 °C
Type de soudure	Soudure à l'étain
Utilisation	Idéale pour les travaux électroniques et de précision
Maintenance	Nettoyage régulier de la panne recommandé
Réparation	Composants remplaçables disponibles
Sécurité	Utiliser des gants de protection et un support de fer
Alimentation	230 V
Poids	Environ 1 kg
Accessoires inclus	Panne de soudure, support, éponge de nettoyage

FOIRE AUX QUESTIONS - WTSF 80 Weller

Comment régler la température de la Weller WTSF 80 ?

Pour régler la température, tournez le bouton de réglage situé sur le panneau de contrôle. La température peut être ajustée de 200 °C à 480 °C.

Que faire si la machine ne chauffe pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le réglage de la température est supérieur à la température ambiante.

Comment nettoyer le fer à souder ?

Utilisez une éponge humide ou une brosse en laiton pour nettoyer la pointe du fer à souder. Évitez d'utiliser des produits chimiques agressifs.

La Weller WTSF 80 émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème interne. Vérifiez les connexions et l'état général de la machine. Si le problème persiste, contactez le service client.

Quelle est la durée de vie de la pointe du fer à souder ?

La durée de vie de la pointe dépend de l'utilisation et de l'entretien. En général, une pointe bien entretenue peut durer plusieurs mois.

Comment remplacer la pointe du fer à souder ?

Pour remplacer la pointe, laissez d'abord refroidir le fer. Dévissez la vis de fixation de la pointe, retirez l'ancienne pointe et insérez la nouvelle avant de revisser.

Puis-je utiliser la Weller WTSF 80 pour des composants sensibles à la chaleur ?

Oui, mais il est recommandé d'utiliser une température basse et de travailler rapidement pour éviter d'endommager les composants sensibles.

Quels types de fils de soudure sont compatibles avec la Weller WTSF 80 ?

La Weller WTSF 80 est compatible avec des fils de soudure à base d'étain, de plomb et des alliages sans plomb. Veuillez vérifier les spécifications du fil que vous utilisez.

MODE D'EMPLOI WTSF 80 Weller

En cas de non utilisation de l'outil de soudage, tous les poser dans la plaque reposoir de sécurité.

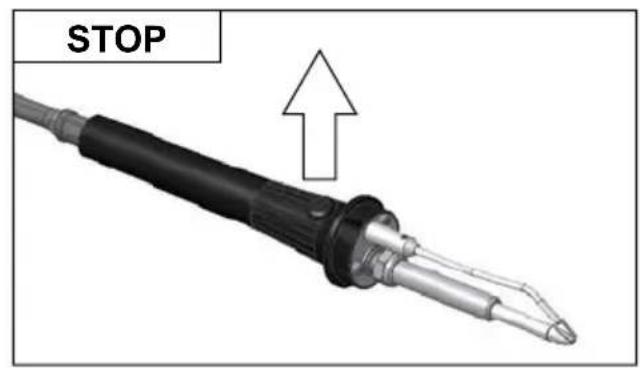

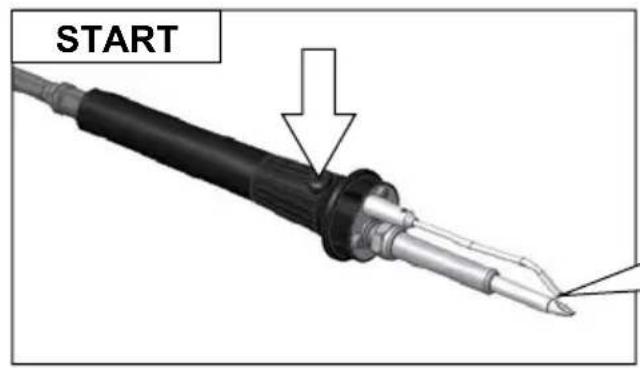

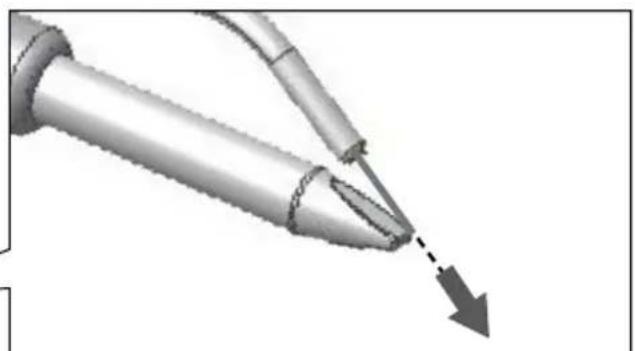

Fonctionnement normal

Mode de fonctionnement normal

HR Normalan rad

RU HopMaIbHbI peKIM

DE Pulsbetrieb

GB Pulsed operation

FR Fonctionnement par impulsions

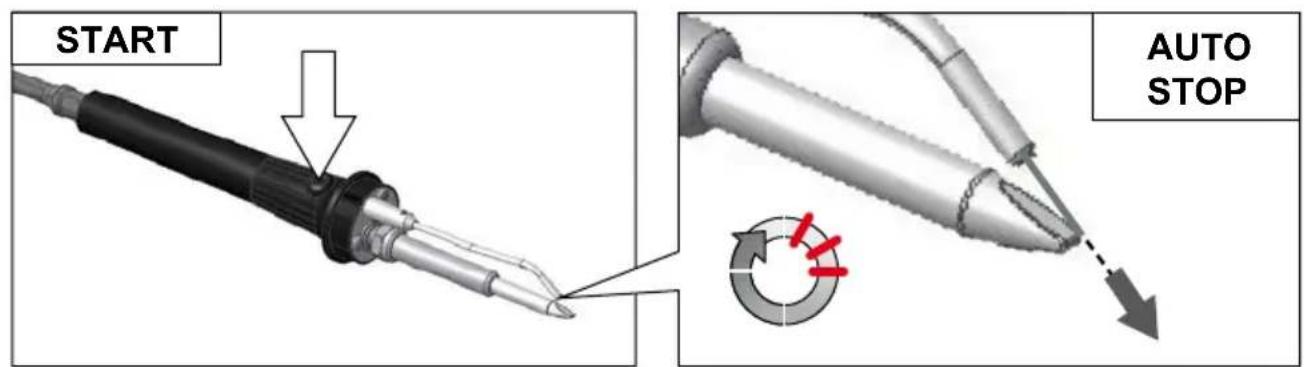

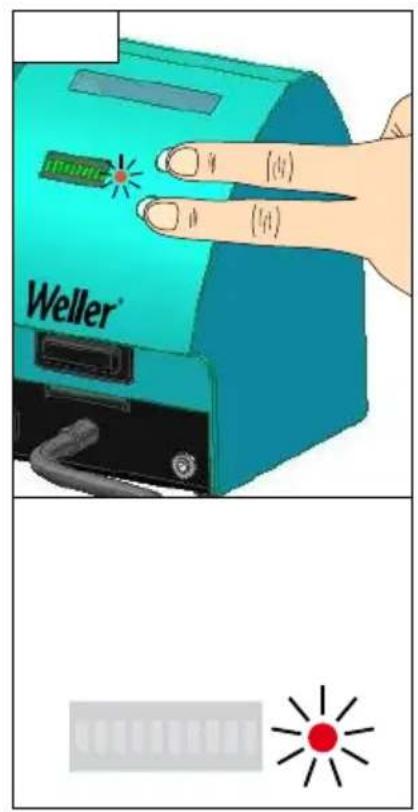

Fonctionnement par impulsions

Mode de fonctionnement par pulsations

HR Pulsni rad

RU UnibChbnipeXIM

DE Normalbetrieb GB Normal operation ES Modo normal FR Fonctionnement normal IT Funzionamento normale PT Operação normal NL Normaal bedrijf SV Normaldrift DK Normaldrift FI Normaalikäyttö

GR Κανονική λειτουργία TR Normal İşletim CZ Normální režim PL Tryb normalny HU Normál működés SK Normálna prevádzenie SL Običajno delovanje EE Tavaline režiim LV Normāls režims LT Vidinis režimas

Opération possible

pa6ota

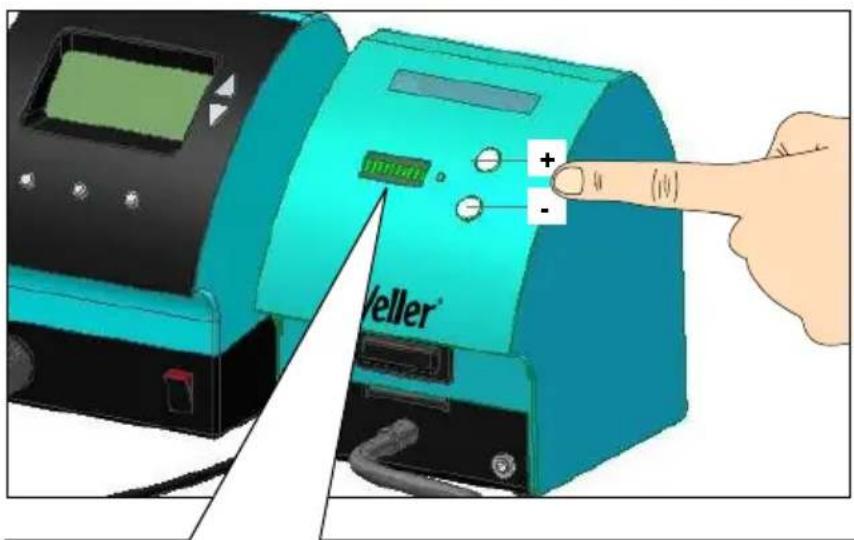

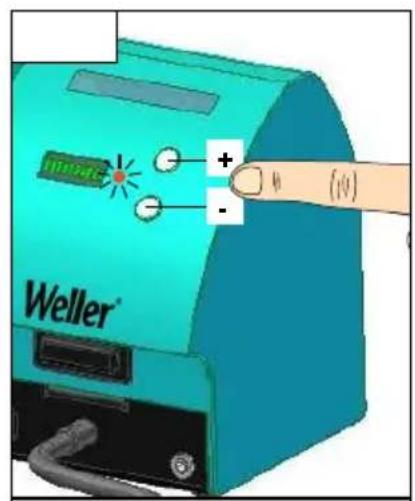

Mode de fonctionnement

mua de normala

Normalan rad

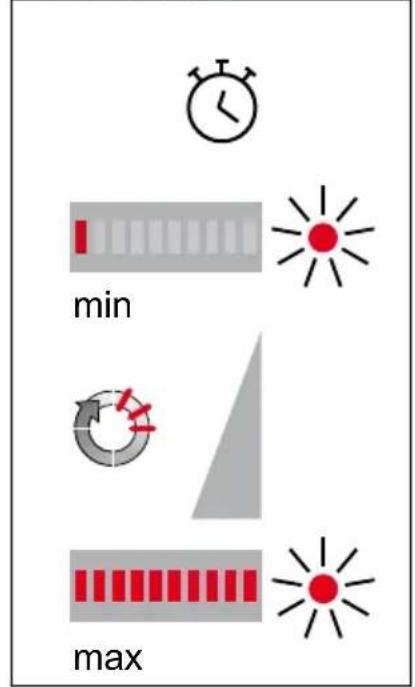

min

1 mm/s

max

27,5 mm/s

DE Pulsbetrieb GB Pulsed operation ES Modo intermitente FR Fonctionnement par impulsions IT Funzionamento ad impulsi PT Operação pulsada NL Pulsbedrijf SV Pulsdrift DK Impulsdrift

FI Pulssikaytto GR Aetoupyia πλμα TR Puls İşletimi CZ Pulzní režim PL Tryb impulsowy HU Pulzáló üzemmód SK Impulzná režia SL Impulzno obrotovanje EE Pulsrežiim LV Impulsa režims

LT Impulsinis rezimas BG mnyncen pekm Ha pa60ta RO Mod de fonctionare cu pulsatii HR Pulsni rad RU mnybcHbI pexm CN KO JP

DE Draht wechseln

GB Remplacer fil de soudure

Changer de fil

Nous vous remercions de la confiance que vous nous témoignez avec l'achat de cet appareil.

Sa fabrication a fait l'objet d'exigences les plus strictes en termes de qualité, ce qui garantit un fonctionnement irréprochable de l'appareil.

Avertissement!

Lire entièrement ce manuel et les consignes de sécurité ci-jointes avant la mise en service et avant de travailler avec l'appareil. Conserver le présent manuel de telle manière qu'il soit accessible à tous les utilisateurs.

Ce manuel contient des informations importantes pour permettre la mise en service, utiliser et entretenir l'appareil en toute sécurité et en bonne forme ainsi que pour éliminer les dérangements simples.

L'appareil a été fabriqué conformément au niveau actuel de la technique et aux règles de sécurité techniques reconnues.

Malgré tout, il en résulte un risque pour les personnes et le matériel si vous ne respectez pas les consignes de sécurité contenues dans le livre de sécurité joint ainsi que les indications d'avertissement figurant dans cette notice.

Consignes de sécurité

L'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience et / ou de connaissances s'ils sont sous surveillance ou ont été

informés de la manipulation sûre de l'appareil et ont compris les dangers qui en résultent.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.

Avertissement! choc électrique

Un raccordement incorrect du bloc de contrôle expose l'utilisateur à un danger de blessures par choc électrique et peut conduire à l'endommagement de l'appareil.

Lisez attentivement les consignes de sécurité ci-jointes, les consignes de sécurité de votre mode d'emploi ainsi que le manuel de votre bloc de contrôle avant la mise en service du bloc de contrôle et respectez les mesures de sécurité qui y sont indiquées!

Un appareil défectueux peut dénuder des conducteurs actifs mis à nu ou le conducteur de protection est sans fonction.

Seules les personnes formées par Weller sont autorisées à effectuer les réparations. Si le câble de raccordement de l'appareil électrique est endommagé, il doit être remplacé par un câble de raccordement spécialement conçu et disponible via l'organisation du service après-vente.

Avertissement! risque de brûlures

La pâte à souder devient très chaude pour les opérations de soudage. En touchant les pâtes de soudage/dessoudage, vous risquez de vous brûler. Une fois désactivés, les outils peuvent rester chauds un certain temps.

En cas de non utilisation de l'outil de soudage, always le poser dans la plaque reposoir de security. Ne touchez pas les pannes très chaudes et éloignez les objets inflammables. - Portez des vêtements de protection appropriés pour vous protégerez des brûlures. Protégez vos yeux et portez des lunettes de protection.

Avertissement! risque d'incendie et d'explosion! risque d'incendie du aux outils chauds

En cas de non utilisation de l'outil de soudage, always le poser dans la plaque de repos de sécurité. Tenez les objets explosifs et combustibles à l'écart. Ne recouvre pas l'outil.

Avertissement! risque de blessures

Une avance incontrôlée du fil peut entraîner des blessures dues au fil de soudage.

Porter des lunettes de protection

Porter des gants de protection!

Utiliser uniquement les fils de soudage recommandés dans le mode d'emploi

Avertissement! risque de blessures

Pendant le transport, l'appareil ou des pièces peuvent tomber.

Utilisation conforme aux prescriptions

Le système d'avance du fil de soudage doit être utilisé uniquement pour souder des pièces.

Faire fonctionner l'appareil uniquement avec les unités d'alimentation suivantes :

Utilisez l'outil uniquement dans des pièces fermées. Protégez de l'humidité et des rayons directs du soleil.

L'utilisation conforme inclut également le respect

vous respectiez le présent mode d'emploi, vous respectiez tous les autres documents d'accompagnement, vous respectiez les directives nationales en matière de prévention des accidents, en vigueur sur le lieu d'utilisation.

Le fabricant décline toute responsabilité quant aux modifications effectuées de façon arbitraire sur l'appareil.

Groupes d'utilisateurs

En raison des risques et dangers d'importance différente, seuls des spécialistes formés sont autorisés à exécuter certaines étapes de travail.

Étape de travail Groupes d'utilisateurs
Entretien	Spécialiste avec formation technique
Remplacement de pieces de rechange électriques Électricien
Spectingifications des intervalles de maintenance Spécialiste de la sécurité
Commande Changer de fil	Non-spécialistes
Commande Entretien Changer de fil Remplacement de pieces de rechange électriques	Apprentis techniques sous l'égide et la surveillance d'un spécialiste qualifié

Attention!

Veuillez lire et respecter le mode d'emploi de l'unité d'alimentation Weller utilisée.

Mettre l'appareil en service tel que décrit dans le chapitre „Mise en service".

Vérifiez que la tension secteur est compatible avec les informations consignées sur la plaque du modèle.

Avertissement!

Toujours extraire la fiche hors de la prise de courant avant d'intervenir sur l'appareil.

Avertissement!

N'utiliser que des pièces de rechange d'origine.

Avertissement! risque de brûlures

Changement de panne uniquement à l'état froid

Ne remplacez les panne du fer à souder que lorsqu'elles sont froides.

Une fois hors tension, l'outil de soudage doit rester au moins trois minutes dans la plaque reposoir de sécurité, c'est-à-dire jusqu'à ce que la panne ait refroidi. L'afficheur LED d'état doit être éteint.

Maintenir propres les surfaces de transfert thermique de la panne et du corps de chauffe. L'objet de chauffe ne doit pas entrer en contact avec l'étain.

En cas de souillure, nettoyer le panneau de commande à l'aide d'un chiffon approprié.

Caractéristiques techniques

Système d'avance du fil de soudage	WTSF 80 WTSF 120 / WXSF 120
Alimentation électrique
Entrée	100 - 240 V ~ 50-60 Hz	100 - 240 V ~ 50-60 Hz
Sortie	12 V = 1500 mA	12 V =1500 mA
Puisance nominale de réception	36 W 126 W
Tension de réseau 24 V AC 24 V AC
Poids Env. env. 1 kg env. 1 kg
Classe de protection	I	I
Classe de protection Unité d'avance	III	III
Plage de température Celsius: 100 - 450°C	Celsius: 100 - 450°C
Temps de montée en tempéra-ture (env.) en secondes (de 50°C à 380°C) (de 120°F à 660°F)	Fahrenheit: 200 - 850°F	Fahrenheit: 200 - 850°F
Type de panne	LT	XT

Messages d'erreur et élimination des défauts

Message / symptôme	Cause possible	Remède
Pas de fonctionnement de l'affichage (Afficheur éteint)	Pas de tension de réseauUnité d'alimentation électrique non raccardée	Contrôler la tension de réseauRaccorder l'alimentation électrique
Le fil n'est pas avancé	Roue d'entrainment patineRouleau de fil videEncrassement de la panne dû à des résidus de décapant de soudageLe fil s'est coincé en se déroulant	Augmenter la pression d'appui sur la vis à ressortRemplacer le rouleau de filNettoyer la panneRemplacer le rouleau de fil
Pas de fusion du fil	La température de l'unité de soudage est trop BASSEÉlement de chauffe défectueux	Augmenter la température au-dessus du point de fusionRemplacer l'élement de chauffe

Symboles

Attention!

Danger de blessure des mains

Lire la notice d'utilisation!

Porter des gants de protection!

Porter des lunettes de protection

Avant de réaliser tous les travaux sur l'appareil, débrancher toujours la prise.

Design et poste de travail conformes ESD

Points de collecte sur www.quelfairedemesdechets.fr

Signe CE

Marque de conformité britannique

Garantie

Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s'applique pas aux droits de recours de l'acquéreur d'après les §§ 478, 479 du code civil allemand.

La garantie que nous accordons n'est valable que dans la mesure où la garantie de qualité ou de solidité a fait l'objet d'une confirmation écrite par nos soins et moyennant l'emploi du terme „Garantie".

La garantie perd toute sa validité en cas d'utilisation non conforme et de manipulations quelconques de la part d'un personnel non qualifié.

Sous réserve de modifications techniques !

Pour plus d'informations, consulter

www.weller-tools.com.

Aviso! choque électrique

Nous déclarons que les produits désignés répondent aux conditions des directives suivantes :

Autoriser à réunir les documentations techniques.

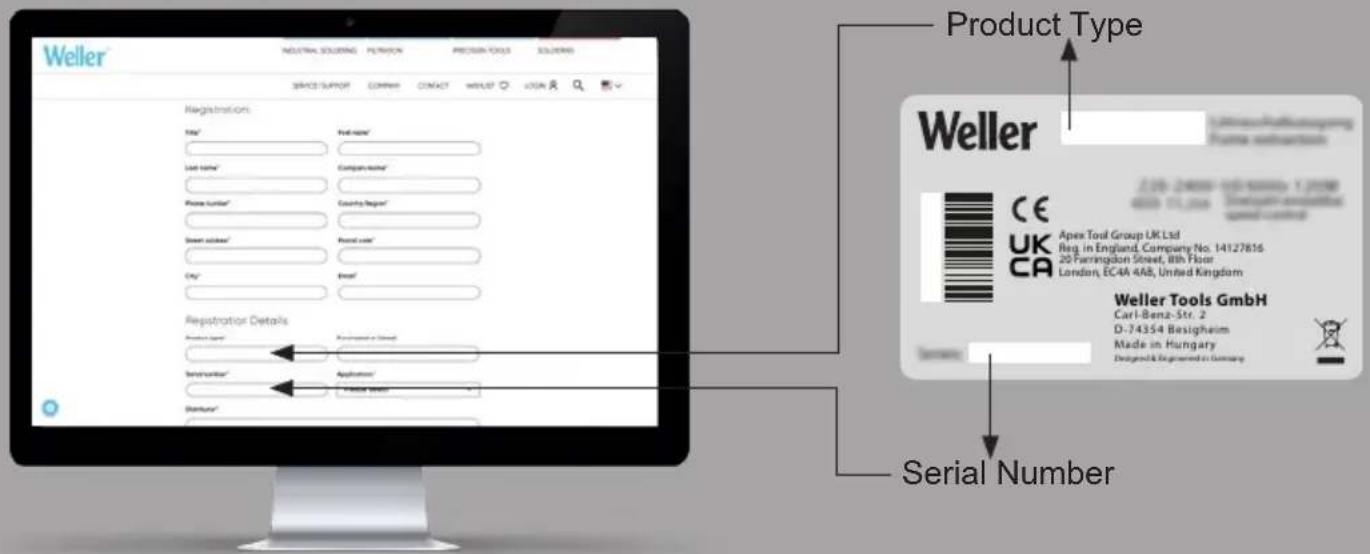

Enregistrement produit
