Caractéristiques Techniques	Haut-parleur actif, 2 voies, puissance de 400 W RMS
Réponse en fréquence	50 Hz - 20 kHz
Impédance	8 Ohms
Connectivité	Entrées XLR, TRS, RCA
Utilisation	Idéal pour les concerts, événements en direct, et installations fixes
Maintenance	Vérifier régulièrement les connexions et nettoyer les grilles
Réparation	Consulter un technicien agréé pour les réparations internes
Sécurité	Utiliser avec une protection contre les surcharges et éviter l'exposition à l'humidité
Informations Générales	Poids : 15 kg, dimensions : 380 x 600 x 350 mm

FOIRE AUX QUESTIONS - E 435 A HK AUDIO

Comment puis-je connecter le HK AUDIO E 435 A à mon équipement audio ?

Vous pouvez connecter le HK AUDIO E 435 A à votre équipement audio en utilisant un câble XLR ou jack TRS. Assurez-vous que votre source audio est compatible avec les entrées du haut-parleur.

Quel est le poids du HK AUDIO E 435 A ?

Le HK AUDIO E 435 A pèse environ 15 kg.

Quelle est la puissance de sortie du HK AUDIO E 435 A ?

Le HK AUDIO E 435 A a une puissance de sortie de 1000 W en crête.

Comment régler le volume du HK AUDIO E 435 A ?

Le volume du HK AUDIO E 435 A peut être réglé à l'aide du potentiomètre de volume situé sur le panneau arrière de l'appareil.

Le HK AUDIO E 435 A est-il adapté pour une utilisation en extérieur ?

Oui, le HK AUDIO E 435 A est conçu pour être utilisé en extérieur, mais il est recommandé de le protéger des intempéries pour assurer sa longévité.

Comment effectuer la maintenance du HK AUDIO E 435 A ?

Pour maintenir votre HK AUDIO E 435 A, nettoyez régulièrement l'extérieur avec un chiffon doux et vérifiez les connexions et les câbles pour détecter d'éventuels dommages.

Que faire si le son est distordu ?

Si le son est distordu, vérifiez les niveaux d'entrée et assurez-vous qu'ils ne sont pas trop élevés. Vous pouvez également tester avec un autre câble ou une autre source audio.

Où puis-je trouver des pièces de rechange pour le HK AUDIO E 435 A ?

Les pièces de rechange pour le HK AUDIO E 435 A peuvent être commandées auprès de revendeurs agréés HK Audio ou directement sur le site web du fabricant.

MODE D'EMPLOI E 435 A HK AUDIO

• Español• English • Deutsch • Français • ItalianoVersion 2.3 05/2013 Consignes de sécurité importantes! A lire avant de se connecter! Ce produit a été construit conformément à la norme IEC 60065 par le fabricant et a quitté l’usine en bon état de marche. Pour garantir son intégrité et un fonctionnement sans risque, l’utilisateur se doit de suivre les conseils et les avertissements préconisés dans cette notice d’utilisation. En cas d’utilisation de ce produit dans un véhicule terrestre, un navire ou un avion, ou encore à une altitude supérieure à 2000 mètres, il convient de prendre en considération les normes de sécurité suivantes, en plus de la norme IEC 60065. ATTENTION: Afin d’éviter tout risque d‘incendie et d‘électrocution, n‘exposez pas cet appareil à l’humidité ou à la pluie. N’ouvrez pas le boîtier; les pièces se trouvant à l’intérieur ne nécessitent pas d’entretien de la part des utilisateurs. Adressez-vous à un spécialiste qualifié pour procéder à l‘entretien de l‘appareil. Ce symbole, quel que soit l’endroit où il apparaît, vous signale des pièces sous tension non isolées dans le boîtier. Une tension suffisante pour présenter un risque d’électrocution. Ce symbole, quel que soit l’endroit où il apparaît, vous signale des pièces sous tension accessibles depuis l’extérieur du boîtier. Tous les câbles extérieurs raccordés à un composant marqué de ce symbole doivent être de type préfabriqués et conformes aux spécifications du fabricant ou doivent avoir été installés par des spécialistes qualifiés. Ce symbole, quel que soit l’endroit où il apparaît, vous signale des instructions importantes relatives à l’utilisation ou l’entretien de l’appareil à lire dans les documents l’accompagnant. Lisez la notice d’utilisation. Ce symbole, quel que soit l’endroit où il apparaît, vous signale un risque de brûlure dû à une surface chaude. Ne touchez pas cette surface afin d’éviter de vous brûler.

• Lisez ces instructions.

• Conservez ces instructions.

• Prenez en compte tous les avertissements et toutes les instructions mentionnés sur le produit ou dans cette notice d’utilisation.

• N’utilisez pas ce produit à proximité de l’eau. Ne le placez pas près de l’eau, d’une baignoire, d’un bassin, d’un évier, d’une surface humide, d’une piscine ou d’une pièce humide.

• Ne mettez pas d’objet contenant du liquide sur l’appareil, par exemple, un vase, un verre ou une bouteille, etc.

• Nettoyez-le exclusivement avec un chiffon sec.

• N’enlevez pas le boîtier, ne serait-ce que partiellement.

• La tension de fonctionnement de l’appareil doit être réglée de manière à correspondre à la tension d’alimentation de l’endroit où vous vous trouvez. Si vous n’êtes pas sûr de connaître la tension d’alimentation, demandez à votre revendeur ou à la compagnie d’électricité locale.

• Afin de réduire le risque d’électrocution, vous ne devez jamais supprimer la mise à la terre de l’appareil. Utilisez uniquement le câble d’alimentation fourni avec le produit et maintenez la broche centrale de la prise (mise à la terre) en état de fonctionnement. Ne négligez pas la sécurité offerte par les prises polarisées ou avec mise à la terre. Assurez-vous que l’appareil est bien raccordé à une prise disposant d’une terre de protection et que celle-ci est en ordre de marche.

• Protégez le câble d’alimentation afin d’éviter que quelqu’un marche dessus ou qu’il soit pincé, notamment près de la prise, de la prise murale ou à la sortie de l’appareil même! Les câbles d’alimentation doivent être tout le temps maniés avec précaution. Vérifiez régulièrement que le câble n’est pas fendu ou qu’il ne présente pas de signe d’usure, en particulier près de la prise et à la sortie de l’appareil.

• N’utilisez jamais de câble d’alimentation usé.

• Débranchez l’appareil en cas d’orage ou si vous ne l’utilisez pas pendant une longue période.

• Débranchez l’appareil uniquement en le tenant par la prise au niveau de la prise murale ou de la rallonge. L’appareil doit être placé de telle manière à ce qu’il puisse être débranché facilement à tout moment.

• Fusibles: si nécessaire, remplacez-les uniquement par des fusibles de type IEC127 (5x20mm) afin de garantir une meilleure performance. Il est interdit d’utiliser des fusibles bricolés ou de raccourcir le porte- fusible. Seul un personnel qualifié est habilité à remplacer les fusibles.

• Confiez tous les travaux d’entretien à des spécialistes qualifiés. Il est nécessaire d’effectuer de tels travaux lorsque l’unité a été endommagée, comme par exemple dans les cas suivants: - Lorsque le câble d’alimentation est endommagé ou effiloché. - Si du liquide a pénétré ou un objet est tombé dans le boîtier. - Si l’appareil a été exposé à la pluie ou à l’humidité. - Si l’appareil ne fonctionne pas correctement alors que vous avez suivi toutes les instructions à la lettre. - Si l’appareil est tombé ou que le boîtier est endommagé.

• En cas de raccordement de haut-parleurs à cet appareil, il faut veiller à ne pas descendre sous l’impédance minimale indiquée sur ledit appareil ou dans la présente notice. Les câbles employés doivent présenter une section suffisante, qui soit conforme aux réglementations locales en vigueur.

• Ne l’exposez pas directement aux rayons du soleil.

• Ne l’installez pas à proximité d’une source de chaleur, telle qu’un radiateur, une grille de chauffage, un four ou tout autre appareil susceptible de produire de la chaleur.

• Ne masquez pas les bouches d’aération. Installez l’appareil conformément aux instructions du fabricant. Il ne doit pas être placé dans un emplacement confiné, comme un rack ou une console, sauf si une ventilation suffisante est garantie.

• Si vous déplacez l’appareil, attendez qu’il soit à température ambiante avant de le démarrer, sinon de la condensation peut se former à l’intérieur et endommager l’appareil.

• Ne posez pas de d’objet à flamme ouverte sur l’appareil, comme par exemple une bougie allumée.

• L’appareil doit être placé à au moins 20cm/8“ pouces du premier mur.

• Utilisez l’appareil uniquement avec un chariot, un support, un trépied, des fixations ou une table recommandés par le fabricant ou vendus avec le produit. Si vous utilisez un chariot, maniez-le avec précaution afin d’éviter tout risque de blessure s’il se renverse.

• Utilisez uniquement les accessoires recommandés par le fabricant. Cette consigne concerne toute sorte d’accessoires, qu’il s’agisse de couvercles de protection, de sacs de transport, de supports ou de dispositifs de fixation au mur ou au plafond. Si vous fixez un accessoire à l’appareil, suivez toujours les instructions d’utilisation du fabricant. N’utilisez pas d’autres points de fixation que ceux préconisés par le fabricant.

• Cet appareil NE convient PAS aux personnes dont les capacités motrices, sensorielles ou mentales sont déficientes (y compris les enfants) ou aux personnes ne disposant pas de l’expérience ou des connaissances nécessaires pour faire fonctionner le présent appareil. Cet appareil doit dans tous les cas et être tenu constamment hors de portée des enfants de moins de quatre ans.

• N’insérez jamais d‘objets à travers les grilles du boîtier, car ils pourraient toucher des pièces sous tension dangereuses ou provoquer un court-circuit pouvant causer un risque d’incendie ou d’électrocution.

• Cet appareil est capable de délivrer un niveau de pression acoustique de 90dB, pouvant ainsi causer des troubles irréversibles de l’audition! L’exposition continue à une nuisance sonore peut provoquer une perte d’audition permanente. Portez des protections auditives adéquates si vous vous exposez de manière continue à un tel niveau de pression acoustique.

• Le fabricant garantit la sécurité, la fiabilité et l’efficacité de fonctionnement de son produit uniquement si: - l’assemblage, l’extension, le réajustement, la modification ou la réparation de l’appareil ont été effectués par le fabricant ou par des personnes agréées pour ce genre de travaux. - l’installation électrique concernée est conforme aux normes IEC (ANSI). - l’unité est utilisée conformément aux instructions d’utilisation.

• Ce produit a été optimisé pour une utilisation avec des signaux musicaux ou voix. Une utilisation avec des signaux sinusoïdaux, rectangulaires ou autres signaux de mesure risque de l’endommager gravement. Consignes de sécurité générales pour systèmes de haut-parleurs Les systèmes de fixation doivent exclusivement être employés pour les systèmes de haut-parleurs fournis par le fabricant et avec les accessoires de montage tels qu’évoqués dans la notice de montage. Dans ce cadre, il convient de respecter scrupuleusement les indications de montage du fabricant. En cas d’utilisation non conforme d’accessoires ou d’installation d’accessoires de montage non d’origine, le dommage en résultant éventuellement ne sera pas couvert par la garantie et la responsabilité du fabricant ne pourra en aucun cas être engagée. Si des modifications sont apportées aux haut-parleurs, aux accessoires de montage, aux raccords et fixations ainsi qu’au matériel d’élingage, la portabilité du système ne pourra plus être garantie et la responsabilité du fabricant ne pourra en aucun cas être engagée. Toute réparation d’éléments de sécurité ne peut être effectuée que par le fabricant ou son représentant agréé, faute de quoi le permis d’exploitation s’éteint. L’installation sera exclusivement réalisée par un spécialiste, et ce, uniquement dans des zones de montage présentant une capacité de charge suffisante, un point à vérifier notamment par la prise en compte des normes de construction appliquées. Le matériel de fixation prescrit par le constructeur dans la notice de montage (vis, chevilles, etc.) doit impérativement être employé. Les raccords boulonnés doivent être assurés contre tout desserrement au moyen de mesures appropriées. Les installations fixes ou mobiles (ici les haut-parleurs, accessoires de montage compris) doivent être assurés contre la chute par deux dispositifs indépendants l’un de l’autre. Les éléments supplémentaires lâches ou les pièces se desserrant doivent pouvoir être retenus par des dispositifs adaptés. En cas d’utilisation de raccords, d’éléments de fixation et de matériel d’élingage, il convient de respecter les dispositions nationales en la matière. Le calcul du dimensionnement des dispositifs de sécurité requiert la prise en compte des charges dynamiques possibles (forces de recul). En cas d’utilisation de trépieds, il faut surtout prendre en considération la charge maximale supportée. En outre, de par leur conception, la plupart des trépieds permettent uniquement de supporter des charges parfaitement centrées. Les trépieds doivent dès lors être disposés de façon stable. Il est nécessaire d’assurer les trépieds par des mesures supplémentaires dans les cas suivants (liste non exhaustive) : - lorsque leur surface de pose n’offre pas une stabilité suffisante; - lorsque leur hauteur limite leur stabilité ; - lorsque la force du vent risque d’être élevée ; - lorsqu’ils risquent d’être heurtés par des personnes. Des mesures particulières peuvent également s’avérer nécessaires, à titre préventif, pour se prémunir contre des comportements dangereux de la part de spectateurs. Les trépieds ne doivent donc pas être disposés dans des voies d’évacuation ou des passages réservés aux secours. En cas d’installation sur des voies de circulation, veiller à respecter la largeur de circulation requise, à verrouiller le secteur de façon adaptée et à mettre en place la signalisation idoine. Le montage et le démontage sont des phases qui présentent des risques particuliers. Il faut dès lors employer des moyens auxiliaires appropriés. Veiller également, lors de ces opérations, à respecter la législation nationale en la matière. Lors du montage, il est indispensable de porter des équipements de sécurité adaptés (en particulier un casque, des gants et des chaussures de sécurité) et d’utiliser uniquement des dispositifs d’aide à l’ascension adaptés (échelles, échafaudages, etc.). La responsabilité dans ce domaine incombe uniquement à la société de montage exécutante. Attention! À l’issue du montage, il y a lieu de contre-vérifier la fixation ou la suspension du système (haut-parleurs et supports). L’exploitant des systèmes de haut-parleurs (fixes ou mobiles) est tenu de vérifier, ou de faire vérifier, tous les composants du système en fonction des réglementations en vigueur dans le pays concerné, et de faire éliminer sans délai les éventuels défauts constatés. En outre, nous recommandons fortement de constituer une documentation détaillée sur toutes les mesures d’inspection dans les registres de contrôle ou similaires. En cas d’utilisation prolongée ou permanente de haut-parleurs en plein air, tenir compte, pour la stabilité et la capacité portante des structures et surfaces, de l’influence de paramètres tels le vent, la neige, la glace et autres facteurs thermiques. Dans ce cas, il convient en particulier de dimensionner avec des réserves de sécurité suffisantes les points de support de charge de systèmes suspendus. Veiller également, lors de ces opérations, à respecter la législation nationale en la matière.

• Adressez-vous au fabricant pour savoir si votre produit convient à un usage en extérieur. Les systèmes de haut-parleurs professionnels sont capables de produire des niveaux sonores dangereux pour la santé. Même des niveaux sonores a priori inoffensifs peuvent, en cas d’exposition prolongée, provoquer des pertes auditives irréversibles (à partir de 95 dBA SPL environ) ! C’est pourquoi nous conseillons à toutes les personnes soumises à des niveaux sonores élevés en raison de l’exploitation de systèmes de haut-parleurs, de porter des protections auditives professionnelles (bouchons d’oreilles ou casques antibruit). Fabricant : Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, AllemagneInstall Kit E 435/E 435 A 1.2

1 Généralités Les deux kits ELEMENTS INSTALL KIT E 435 et E 435 A sont constitués de modules ELEMENTS spécialement modifiés pour un montage mural et comprenant les supports muraux correspondants. Le kit d’installation INSTALL KIT peut être complété par des unités médiums/aigus (Mid/High Units) ELEMENTS E 435 et E 835 normales. Le dispositif de montage permet une orientation horizontale progressive des haut-parleurs (+/-90°). 1.1. Contenu de la livraisonLa photo ci-dessous montre les différents éléments du kit ELEMENTS INSTALL KIT actif et passif, livrés en plus des modules ELEMENTS :

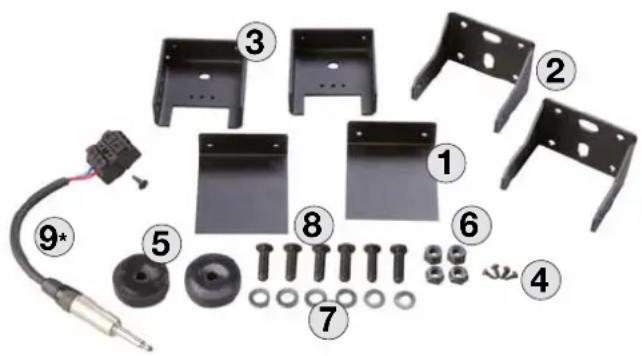

Num. Désignation Nombre1 Tôle supérieure 22 Profilé de montage 23 Tôle de fixation 24 Vis M3 45 Entretoise 26 Écrou à frein 47 Rondelle 68 Vis M8 69* Bloc de raccordement avec jack + vis 3,5 mm x 13 mm * 10 ELEMENTS E 435 IL – inférieur (photo page 2) 1 11* ELEMENTS E 435 IL – supérieur (photo page 2) 1 12** ELEMENTS EA 600IL (photo page 2) 1 *) Uniquement contenu dans le kit d’installation passif **) Uniquement contenu dans le kit d’installation actif1.2 Domaine d’applicationLe système ELEMENTS INSTALL KIT est exclusivement conçu pour un montage mural. Il appartient à l’installateur de vérifier la résistance des points d’ancrage dans le mur et de s’assurer d’utiliser des vis et des chevilles adaptées. 2 Composants 2.1 E 435 – Unité médiums/aigusL’unité médiums/aigus E 435 est équipée de quatre haut-parleurs 3,5" hautes performances, spécialement développés pour le système ELEMENTS. L’agencement sur une ligne verticale de ces quatre haut-parleurs permet d’obtenir une répartition uniforme du volume sonore et de l’image de fréquence sur toute l’étendue de la zone à sonoriser. Une colonne du système peut contenir jusqu’à six unités médiums/aigus E 435 (quatre E 435 avec le kit d’installation actif), qui se raccordent rapidement et de façon fiable via le système E-Connect.2.2 EA 600 IL – Ampli système Le design extérieur de l’unité amplificatrice EA 600 IL est identique à celui de l’unité médiums/aigus E 435. Sa puissance de sortie atteint 600 watts sous 4 ohms. Cet ampli système permet de raccorder jusqu’à quatre unités médiums/aigus E 435. L’aération du module d’étage de puissance se trouve sur la face avant. Raccordements et commandes : 1 Filtre médiums/aigus avec quadruple afficheur à DELCet interrupteur permet d’adapter la correction au nombre d’unités médiums/aigus interconnectées (de un à quatre satellites E 435). Si deux unités médiums/aigus E 435 sont raccordées, vous placerez donc l’interrupteur sur 2 ; pour fonctionner avec quatre unités médiums/aigus, vous l’amènerez sur 4. L’afficheur à quatre DEL indique l’état (une DEL allumée = réglage de correction pour un satellite, deux DEL allumées = correction pour deux satellites, etc.). Pour cette affichage, « l’unité de base » est constituée par la plus petite des unités médiums/aigus ELEMENTS, en l’occurrence la E 435. Dès lors, l’unité médiums/aigus E 835, deux fois plus grosse, compte pour deux E 435. 2 Commutateur de sensibilitéCet interrupteur permet d’adapter la sensibilité de l’étage d’entrée par rapport au niveau du signal de sortie de la table de mixage. Il permet ainsi d’opter pour une sensibilité en entrée de -10 dBu (par exemple, jack asymétrique, Consumer-Level) ou +4 dBu (standard, par exemple XLR symétriques, tables de mixage professionnelles). Recommandation : en cas d’utilisation d’une table de mixage avec sorties symétriques, ce commutateur doit être placé en position +4 dBu. De la sorte, vous utiliserez de façon optimale les voies fader de la table et éviterez les saturations. Si vous utilisez une table de mixage dont le niveau de sortie est réduit (sortie jack asymétrique), vous réglerez ce commutateur sur -10dBu.Remarque importante : si plusieurs étages de sortie sont intégrés au système, il convient de veiller à ce que le réglage de sensibilité soit identique (+4 dBu ou –10 dBu) pour tous les amplis. 3 DEL d’étatLa DEL bicolore indique l’état du signal (vert = signal, rouge = limite/erreur). Cette DEL s‘allume en rouge lorsque le signal d‘entrée de l‘étage de sortie est trop élevé ou qu‘un dysfonctionnement est présent. Si la DEL s‘allume par intermittence, elle indique simplement l’intervention du limiteur en cas de pic de niveau.Attention ! En revanche, si la DEL d’état reste rouge durablement alors que l’appareil est en fonctionnement, c’est que le système subit une surcharge. Vous devez alors absolument réduire le niveau de signal ! De même, si la DEL d’état reste allumée en rouge en permanence alors qu’aucun signal audio n’est présent, c’est qu’il y a dysfonctionnement.

4 Douille d’entrée XLR/jack Cette douille combinée peut aussi bien recevoir une prise XLR qu’une prise jack. Raccordez les câbles de signaux (Master left/right, Line out ou similaires) venant de votre table de mixage à la douille d’entrée symétrisée à l’aide d’un câble pour micro XLR. Les broches des prises XLR sont affectées comme suit : 1 = terre ; 2 = +, 3 = –. Un câble avec prise jack mâle stéréo peut également être utilisé pour l’acheminement d’un signal symétrique. Les signaux non symétrisés peuvent être véhiculés par le biais d’une prise jack mâle mono. 5 Douille Through Sortie parallèle pour la transmission du signal Line au moyen d’un câble XLR, par exemple vers d’autres amplis système EA 600 IL ou d’autres composants (moniteurs actifs, moniteurs d’étages de sortie, etc.). 6 Sortie haut-parleur (Speaker Out) Douille de sortie Speakon NL4 – aucune application en cas d’utilisation du kit d’installation E 435 A. 7 Interrupteur principal (Power) Lorsque vous allumez l’étage de sortie du système, la DEL de signal s’allume en rouge pendant environ 5 secondes, puis devient verte. L’ampli est alors prêt à fonctionner. 8 Entrée secteur (Mains) Sur la prise secteur, branchez la fiche correspondante du cordon secteur avec prise de terre (fourni avec l’appareil). Remarque : L’ampli EA 600 IL est équipé d’une prise d‘entrée secteur verrouillable de type V-Lock. Le raccordement verrouillable (« Volex » ou de conception similaire, disponible en option) permet de bloquer le cordon secteur et donc, d‘éviter tout débranchement accidentel. Attention ! Veillez à ce que la tension indiquée sur l’EA 600 IL corresponde à la tension secteur disponible. En effet, le raccordement à une tension secteur incorrecte est susceptible de détruire l‘électronique de l’étage de sortie.

2.3 Connexion E-Connect

Le système E-Connect permet d’interconnecter les composants du système ELEMENTS. Grâce à la transmission du signal intégrée, aucun câble de haut-parleur supplémentaire n’est nécessaire. Lorsque le bouton de verrouillage de l’unité médiums/aigus supérieure est encliqueté dans l’orifice correspondant de la connexion E-Connect, les deux composants sont solidarisés mécaniquement et le signal de haut- parleur est transmis, sans câblage supplémentaire. Pour désolidariser les composants, enfoncez le bouton de verrouillage, puis séparez les modules. 3 Montage Outillage requis :

• Clé Allen de 5 mm Montage au moyen de a) jusqu’à 4 vis de 5 mm ou b) 1-2 vis de 8 mm Vissez au mur les deux profilés de montage (2) à une distance verticale adaptée au nombre et à l’encombrement des modules ELEMENTS prévus (dimensions : voir page 3). Uniquement pour kit d’installation passif : Au moyen de la vis fournie, fixez le bloc de raccordement (9) sur la tôle de fixation (3), à monter ultérieurement en position supérieure. Montez les tôles de fixation (3) en haut et en bas du kit d’installation. Pour ce faire, utilisez les vis M8 (8), les rondelles (7) et les entretoises. Uniquement pour kit d’installation passif : Enfichez le jack dans la douille E-Connect au sommet de l’élément. Vissez à présent le kit d’installation, avec les tôles de fixation (3) montées, sur l’étrier de montage. Les quatre séries d’orifices prévues permettent de régler la distance par rapport au mur. Présentez le kit d’installation à l’horizontale, puis serrez toutes les vis. Uniquement pour kit d’installation passif : Raccordez à présent le câble de haut-parleur au kit d’installation, via le bloc de raccordement. Enfin, au moyen des vis (4), fixez les tôles supérieures sur les deux tôles de fixation. Mains PowerSpeaker Out

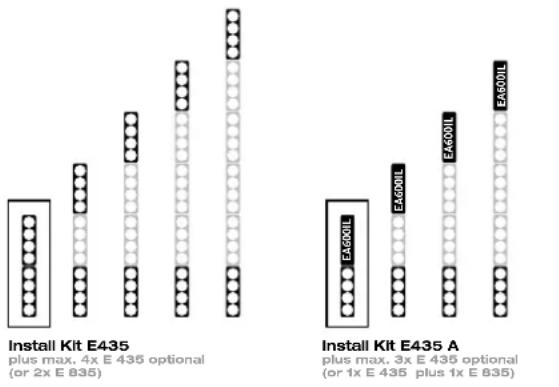

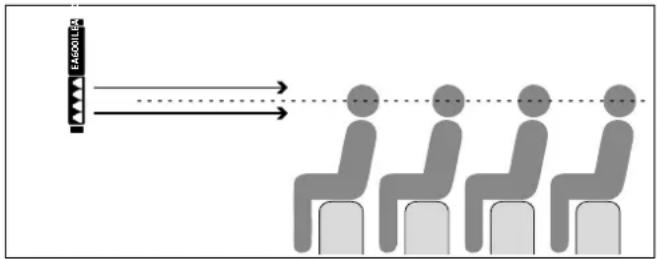

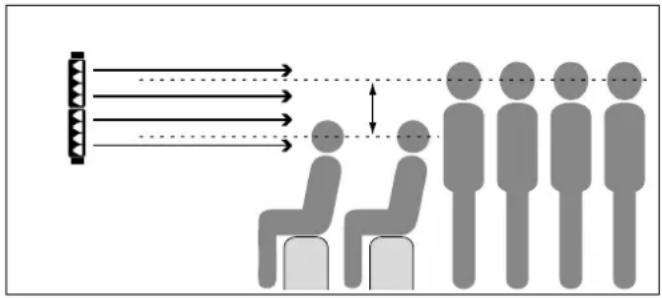

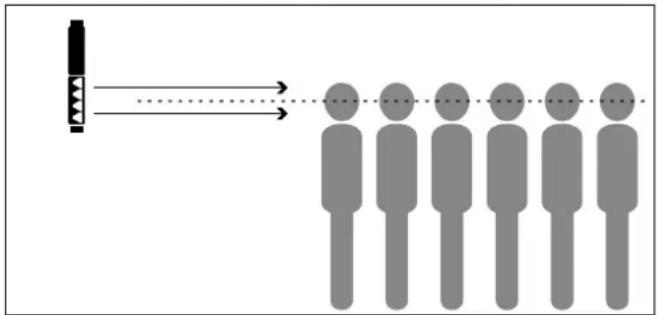

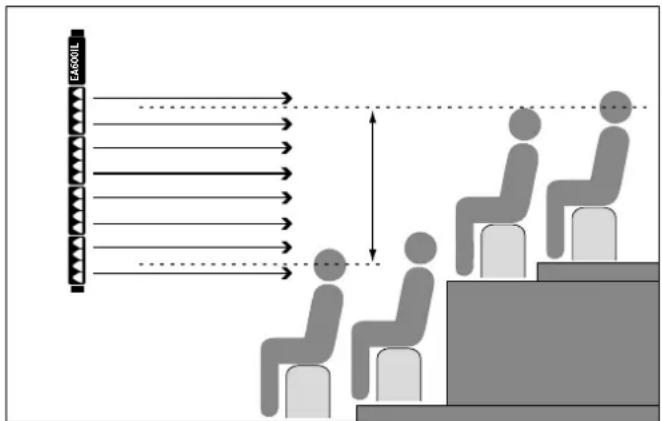

Install Kit E435 plus max. 4x E 435 optional(or 2x E 835) Install Kit E435 A plus max. 3x E 435 optional(or 1x E 435 plus 1x E 835) Configuration Hauteur totale Install Kit E 435/E 435 A 848 mm *) ATTENTION : en cas d’utilisation d’un E 835 en lieu et place de deux E 435, la hauteur totale diminue de 20 mm par E 835 employé (voir également page 3). Installkit + 1x E 435 1230 mm Installkit + 2x E 435 1612 mm* Installkit + 3x E 435 1994 mm* Installkit + 4x E 435** 2376 mm* **) Uniquement possible avec le kit d’installation passif. 6 Caractéristiques techniques 4 Orientation E 435 IL inférieure/supérieure – Unité médiums/aigus Capacité de charge nominale : 150 watts RMS Réponse en fréquence -10 dB : 140 Hz – 20 kHz Sensibilité 1 W à 1 m : 97 dB (half space) Impédance nominale : 16 ohms Connexions : 1x entrée E-Connect, 1x sortie E-Connect Haut-parleurs : 4x 3,5“ large bande Directivité : 70° horizontalement Fréquence de coupure : 140 Hz, 12 dB/oct., passif Poids : 2,35 kg / 5,2 lbs EA 600 IL – Ampli système Puissance nominale continue EIA : 600 watts classe D à 4 ohms Sensibilité en entrée : +4 dBu/ -10 dBu (commutable) Circuits de protection actifs : limiteur RMS Protection : CC, impédance, thermique Filtres : filtre Subsonic, quadruple filtre système Refroidissement : ventilateur, à déclenchement thermostatique Connexions : entrée douille combinée, sortie XLR, 1x sortie parallèle Speakon, 1x sortie E-Connect Poids : 2,75 kg / 6,1 lbs
