Caractéristiques Techniques	Détails
Type de réfrigérateur	Réfrigérateur à une porte
Capacité totale nette	180 litres
Classe énergétique	A+
Dimensions (HxLxP)	145 x 55 x 60 cm
Poids	50 kg
Type de froid	Froid statique
Niveau sonore	40 dB
Nombre de tiroirs	2 tiroirs à légumes
Éclairage intérieur	LED
Utilisation	Idéal pour les petites cuisines ou les espaces réduits
Maintenance	Dégivrage manuel recommandé
Sécurité	Verrouillage de porte disponible
Informations générales	Garantie de 2 ans

FOIRE AUX QUESTIONS - M 180 VESTFROST

Le réfrigérateur VESTFROST M 180 ne refroidit pas correctement. Que faire ?

Vérifiez que le réfrigérateur est branché et que la prise fonctionne. Assurez-vous que la température est réglée correctement. Vérifiez également que les évents de circulation d'air ne sont pas obstrués.

Des bruits étranges proviennent de mon réfrigérateur VESTFROST M 180. Est-ce normal ?

Des bruits comme des cliquetis ou des bourdonnements sont normaux pendant le fonctionnement. Cependant, si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est bien de niveau et que rien ne touche le compresseur.

La lumière intérieure de mon réfrigérateur VESTFROST M 180 ne s'allume pas. Que dois-je faire ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Assurez-vous également que la porte se ferme correctement, car une porte mal fermée peut empêcher la lumière de s'allumer.

Mon réfrigérateur VESTFROST M 180 a une odeur désagréable. Comment l'éliminer ?

Videz le réfrigérateur et nettoyez-le avec un mélange d'eau et de bicarbonate de soude. Vérifiez également les aliments périmés et jetez-les.

Comment régler la température de mon réfrigérateur VESTFROST M 180 ?

Utilisez le thermostat à l'intérieur du réfrigérateur pour ajuster la température. La température recommandée est généralement entre 3°C et 5°C.

Le réfrigérateur VESTFROST M 180 produit trop de givre. Que faire ?

Dégivrez le réfrigérateur si nécessaire. Assurez-vous que la porte est bien fermée et que les joints de porte ne sont pas endommagés. Évitez de laisser des aliments chauds à l'intérieur.

Mon réfrigérateur VESTFROST M 180 consomme trop d'énergie. Que puis-je faire ?

Vérifiez que le réfrigérateur est bien de niveau et qu'il y a un espace suffisant autour pour la circulation de l'air. Évitez d'ouvrir la porte trop souvent et assurez-vous que les joints de porte sont en bon état.

MODE D'EMPLOI M 180 VESTFROST

Puisque l'appareil contient un réfrigérant Inflammable, il est essentiel de s'assurer que les conduits du fluide réfrigérant ne sont pas endommagés.

La quantité et le type de réfri- gérant utilisée dans votre appareil est indiquée sur la plaque signalétique.

La norme EN378 précise que la pièce dans laquelle vous installez votre appareil doit posséder un volume de 1 m³ par 8 g de réfrigérant avec des hydrocarbures utilisés dans l'appareil afin d'éviter la formation de mélanges gaz/air inflammable dans la pièce où l'appareil est installé dans le cas où il y aurait une fuite dans le circuit réfrigérant.

AVERTISSEMENT:

Gardez les orifices de ventilation, situés sur la carrosserie de l'appareil ou autour de l'appareil, libres de toute obstruction

AVERTISSEMENT:

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer la décongélation sauf ce qui est recommandé par le fabricant.

AVERTISSEMENT:

Ne pas endommager le système de réfrigération.

AVERTISSEMENT:

Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage sauf s'ils sont reconnandés par le fabricant.

AVERTISSEMENT:

L'appareil ne doit pas être exposé à la pluie.

AVERTISSEMENT:

L'utilisation de cet appareil par des personnes (y compris les enfants) présentant des capacités physiques, sensorielles ou psychiques restreintes, ou ne détenant pas les connaissances voulues, devra se dérouler sous surveillance ou après leur avoir fourni des instructions détaillées. L'appareil n'est pas un jouet, éloignez les enfants.

AVERTISSEMENT:

Gardez les orifices de Ne pas entreposer des explosifs, tels que les aérosols avec propul seurs inflammables dans l'appareil.

Gardez les orifices de Danger – risque d'incen die ou d'explosion si réfrigérant inflammable utilisé. L'appareil doit seulement être réparé par un personnel qualifié.

• Conserver les clés dans un endroit hors de portée des enfants.
• Avant de faire l'entretien ou le nettoyage de l'appareil, débranchez-le de son alimentation.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, des

représentants ou des professionnels agréés afin d'éviter les dangers.

• La formation de givre sur les parois intérieures de l'évaporateur et les parties supérieures est un phénomène naturel et normal. Retirez le givre avec un chiffon sec.
• Prenez note que toute modification de l'appareil annulera toutes les garanties et la responsabilité du fabricant.

Produit équipé de diodes class 1, sans danger pour les yeux.

Index

Avertissement 2

Avant la mise en service .... 4

Finissez par connaître votre

refroidisseur. 5

Caractéristiques techniques ...... 6

Mise en service et installation.... 7

Régulateur 8

Renversement de porte 9

Recherche de pannes éventuelles ..... 15

Dégivrage, nettoyage et entretien ..... 16

Avant la mise en service

À réception, contrôler que l'appareil n'est pas endommagé. Les dommages dûs au transport doivent être notifiés à votre fournisseur avant toute utilisation de votre réfrigérateur.

Enlever l'emballage. Nettoyer l'intérieur de l'appareil à l'eau tiède additionnée de produit à vaisselle non-agressif. Rincer à l'eau claire et essuyer à fond (voir chapitre nettoyage). Utiliser un chiffon doux.

Si pendant le transport, l'appareil a été couché ou s'il a été stocké dans un environnement froid (température inférieure à +5 °C), il doit être placé en position verticale et rester ainsi au moins une heure avant d'être mis en service.

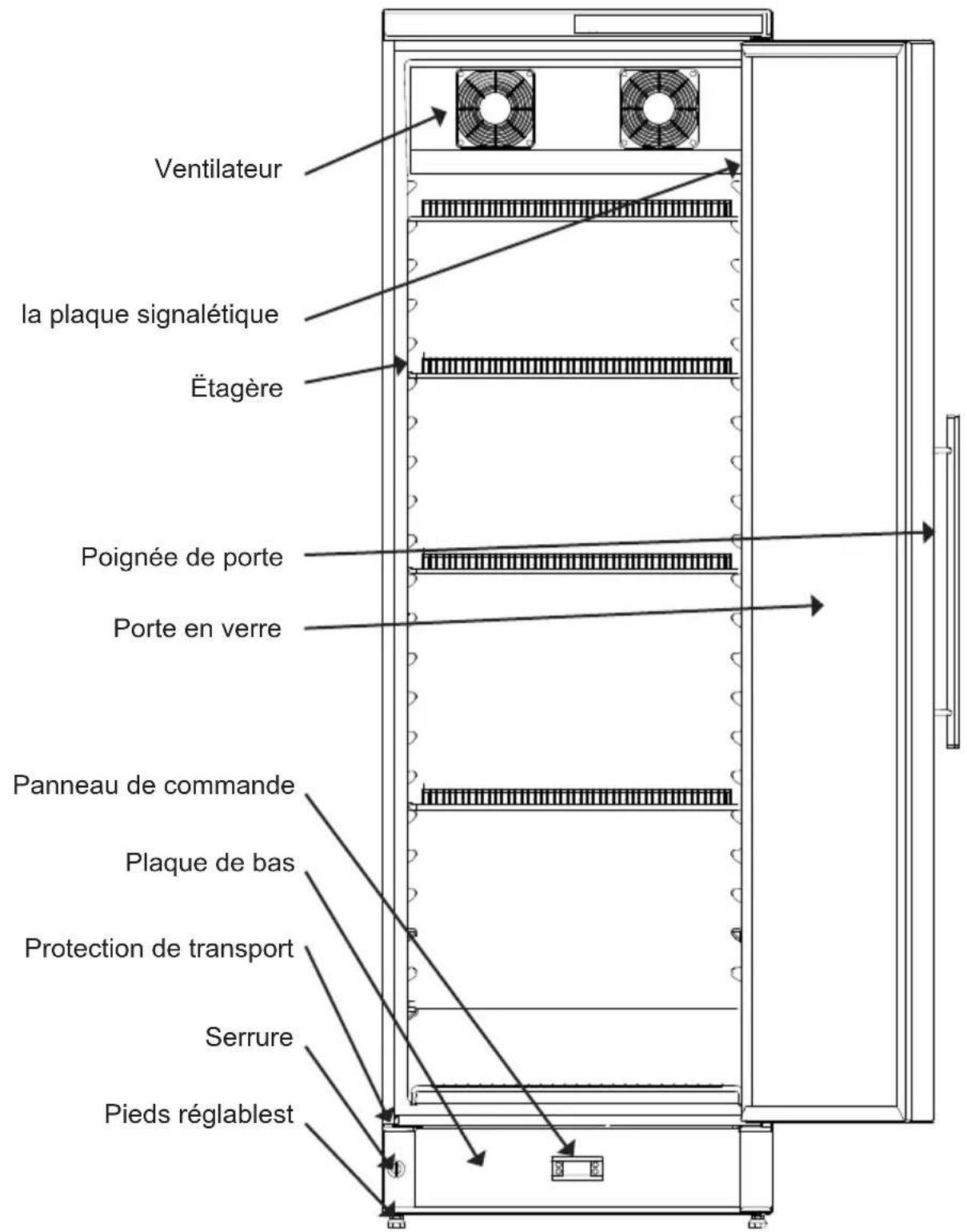

Finissez par connaître votre refridisseur de bouteille :

Ventilateur la plaque signalétique Étagère Poignée de porte Porte en verre Panneau de commande Plaque de bas Protection de transport Serrure Pieds réglablest

fig. 1

Caracteristiques techniques

Le câblage et les raccordements électriques des systèmes d'alimentation électrique doivent respecter les normes électriques (locales et nationales) en vigueur. Consultez ces normes avant toute installation de l'appareil.

Ce dispositif est conforme aux directives de l'U.E. le concernant, y compris la Directive 2014/35/EU sur la Basse Tension et la Directive 2014/30/EU sur la Compatibilité Electromagnétique.

La prise de courant doit rester facilement accessible. Brancher la fiche mâle de l'appareil dans une prise secteur en 220/240 V / 50Hz réglementairement reliée à la terre. La prise doit être protégée par un fusible/disjoncteur supportant de 10 A - 13A fusible.

Sur les appareils destinés aux pays non européens, vérifiez si la tension de branchement et le type de courant spécifiés sur la plaque signalétique concordent bien avec ceux offerts par le secteur du pays oncerné.

Les informations concernant la tension et la puissance absorbée / courant sont indiquées sur la plaque signalétique.

Si un changement de cordon d'alimentation électrique s'impose, cette opération est réservée à un spécialiste.

La plaque signalétique fournit diverses informations techniques ainsi que les numéros de type et de série.

N'utilisez en aucun cas des rallonges de câble.

Mise en service et installation

Mise en place

Pour des raisons de sécurité et de fonctionnement, l'appareil ne doit pas être placé à l'extérieur.

Placer l'appareil sur une surface plane et horizontale, dans un local sec et bien ventilé (max. 75 % d'hygrométrie relative). Ne jamais placer l'appareil près de sources de chaleur telles que cuisinières ou radiateurs, et éviter de le placer au rayonnement direct du soleil ou près d'une autre source de chaleur.

La surface sur laquelle l'appareil est placé doit être plane et horizontale. Ne pas utiliser de cadre ou autre.

Température ambiante

La classe climatique est indiquée sur la plaque signalétique. Elle indique dans quelle plage de température ambiante le réfrigérateur fonctionne de façon optimale.

Remarque: l'appareil fonctionne mieux à des températures ambiantes de 10° à 32°C

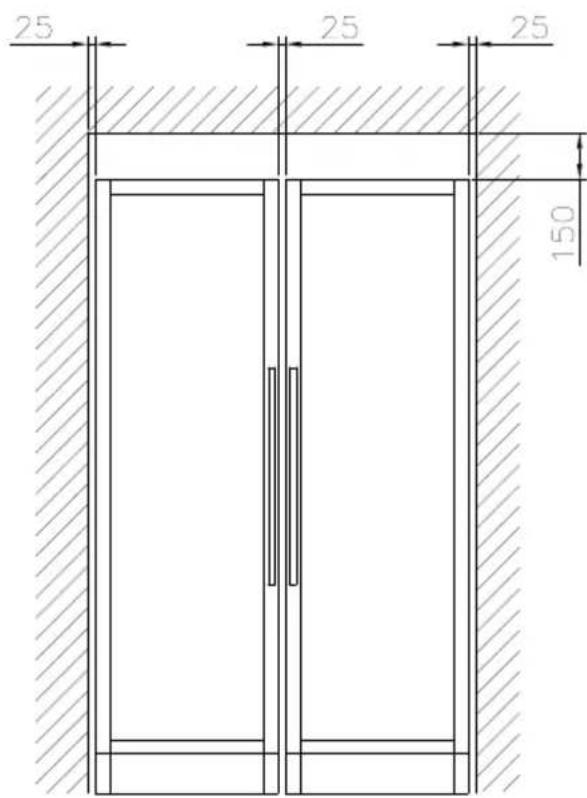

Side by side

L'appareil peut être installé comme unité indépendante le long d'un mur, être encastré dans un élément de cuisine, ou placé côte à côte avec d'autres appareils (fig.2).

25 25 25 150

fig. 2

Les pièces intercalaires au dos de l'appareil sont là pour assurer la circulation d'air nécessaire. Monter les deux caches livrés avec l'appareil (voir fig. 3)

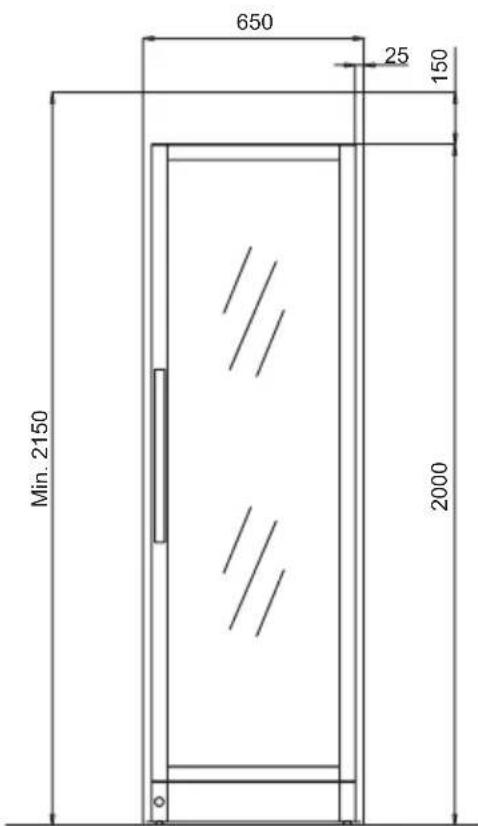

Il est important que l'appareil soit bien ventilé et que l'air puisse circuler librement au-dessus, en dessous et autour de l'appareil. Les figures ci-dessous illustrent la façon dont la circulation d'air nécessaire autour de l'appareil peut être assurée (fig.4).

OBS: Arrière: Au moins 30 mm entre l' de l'appareil et le mur.

650 25 150 Min. 2150 2000

fig.4

Max. 36 kg

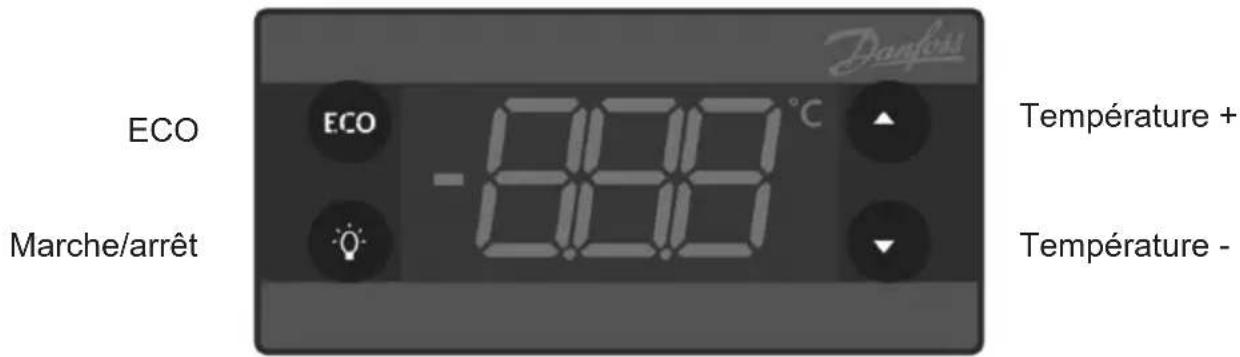

Régulateur - Opération et fonction

ECO ECO -18.00°C Marche/arrêt Température + Température - Danfoni

fig. 5

Contrôles électroniques

Les contrôles électroniques assurent le maintien de la température réglée.

Après une perte d'alimentation, les réglages de la température sont automatiquement récupérés.

Dégivrage manuel

Si un dégivrage manuel est requis, appuyez sur le bouton ECO pendant plus de 2 secondes et le dégivrage manuel commen-cera.

Après 30 min, le contrôle électronique revient au mode normal.

MARCHE / ARRÊT

Appuyez et maintenez le bouton 📷 pendant plus de 2 sec. pour arrêter et démarrer l'appareil.

Affichage de la température

L'afficheur montre la température réelle dans l'armoire et indique que l'alimentation est branchée.

Réglage de la température

Appuyez sur le bouton ▲ pour augmenter le point de consigne et sur ▼ pour le diminuer.

Mode ECO:

En mode ECO, le point de consigne est plus élevé qu'en mode normal.

Le mode ECO démarre ou s'arrête en appuyant sur le bouton ECO.

Le mode ECO démarre également quand la porte n'a pas été ouverte pendant 3 heures et il s'arrête à nouveau à la première ouverture de la porte.

Renversement de porte

Si le renversement de porte doit se faire avec l'appareil en position normale, il est recommandé que deux personnes le fassent. Autrement, l'appareil peut être couché sur le dos au sol. Si cette méthode est utilisée, l'appareil doit être remis debout et il faut attendre au moins deux heures avant de reconnecter l'alimentation.

OBS: OBS: Câbles, bornier, la charnière et gauche est facultative Demander une liste de pièces de rechange

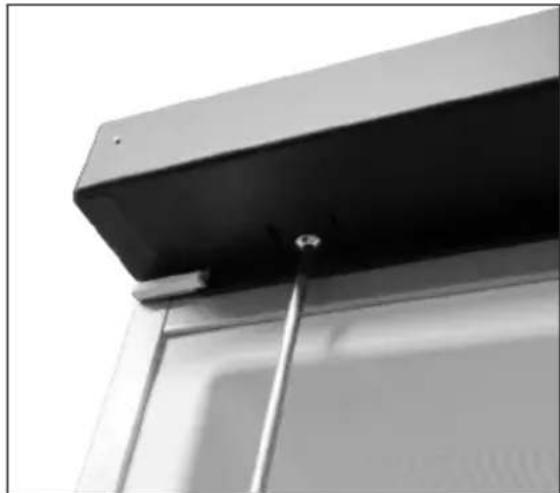

1. Débranchez la source d'alimentation. Desserrez les deux vis du panneau du haut. Retirez prudemment le panneau du haut.

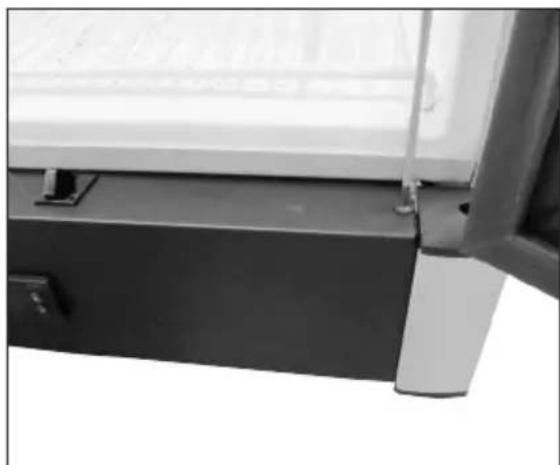

1. Dévissez les deux vis du panneau du bas.

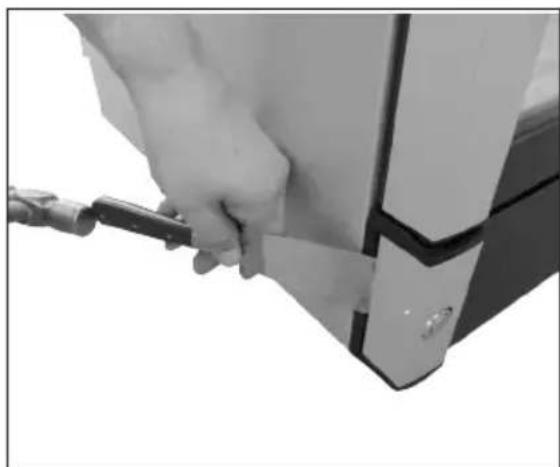

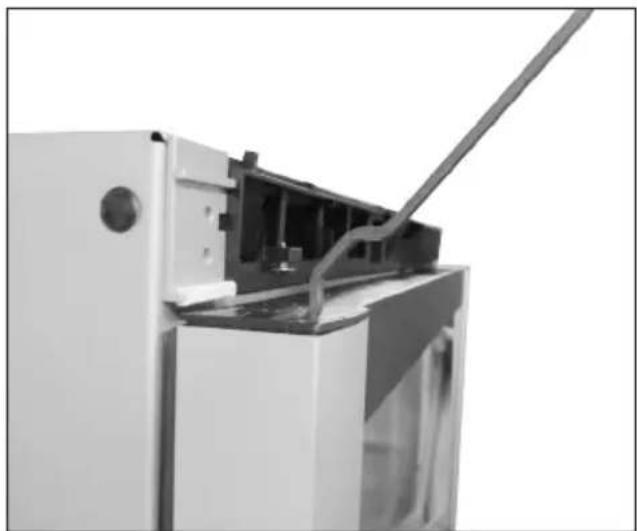

1. Retirez le couvercle en utilisant un outil adéquat et un marteau.

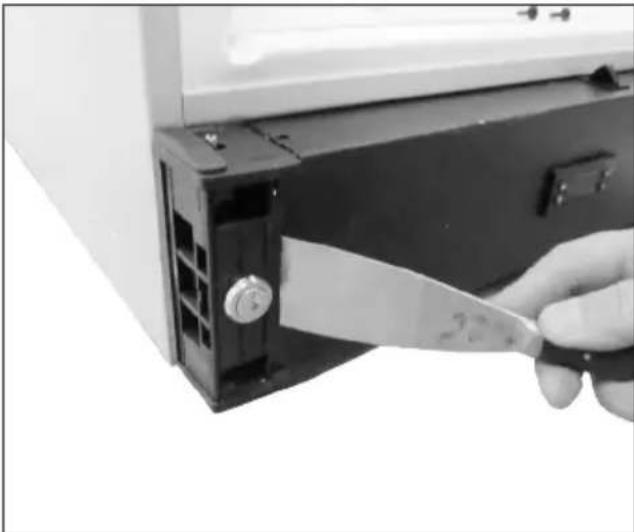

1. Retirez le panneau du bas en utilisant un outil adéquat.

Placez le panneau du bas devant l'appareil sans tirer sur les fils.

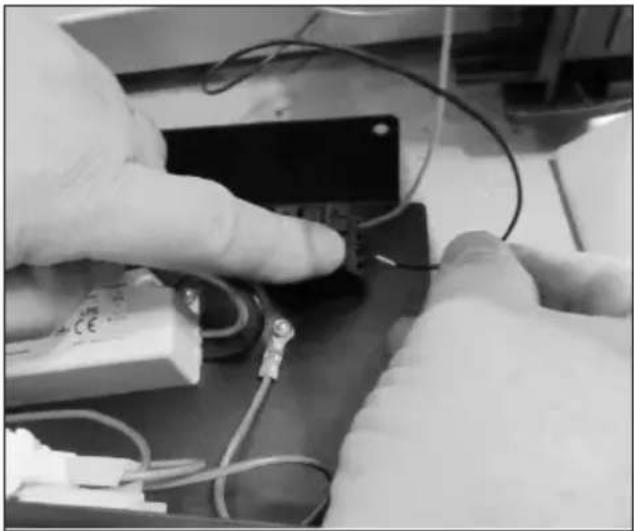

1. Sortez les fils noir et rouge du connec- teur en appuyant vers le bas sur les clips.

1. Dévissez le support du haut.

NOTE : La porte est maintenant lâche. Faites attention de ne pas laisser tomber la porte.

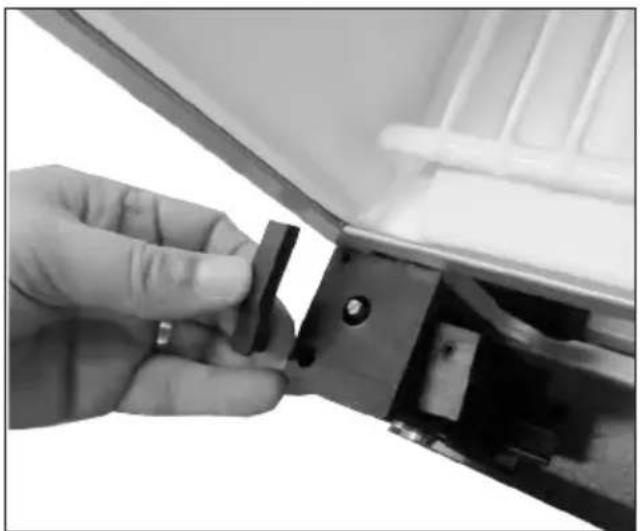

1. Retirez le coussinet et le fermoir de porte en utilisant des pinces. Placez le coussinet dans le côté opposé de la porte. Ne mettez pas en place le fermoir de porte.

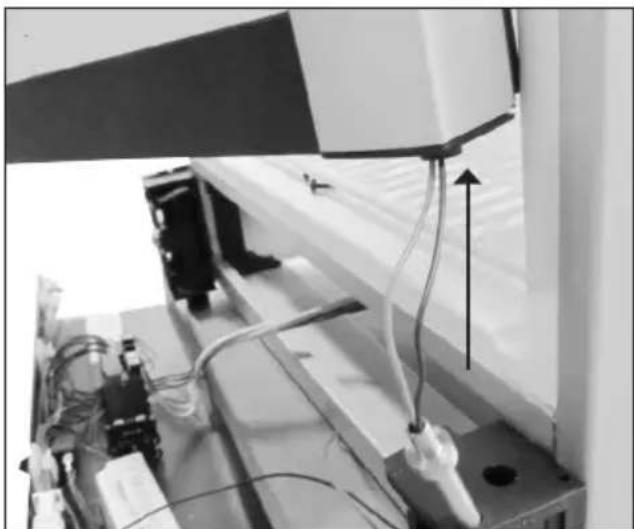

1. Soulevez la porte. Les fils de la porte sont soulevés ensemble avec la goupille de porte. Placez la goupille de porte dans le côté opposé de l'armoire.

1. Tournez la porte de 180 degrés. Mettez la porte avec la face vers le bas sur une surface douce. Retirez la garniture du côté gauche et sortez les fils de l'éclairage de porte.

Câbles, bornier, la charnière et gauche est facultative

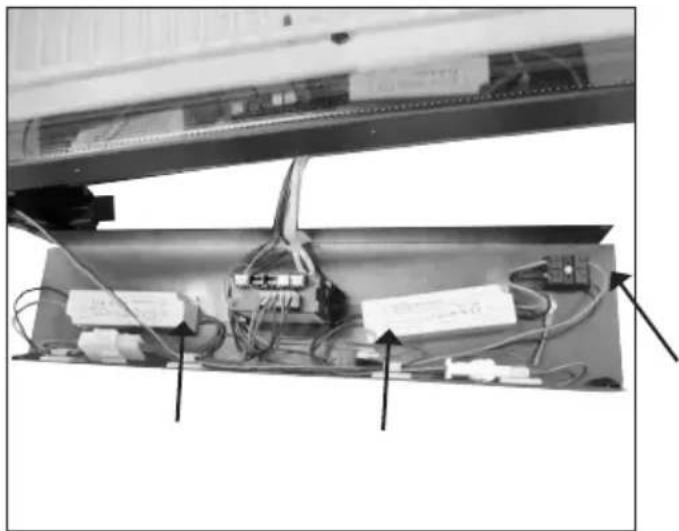

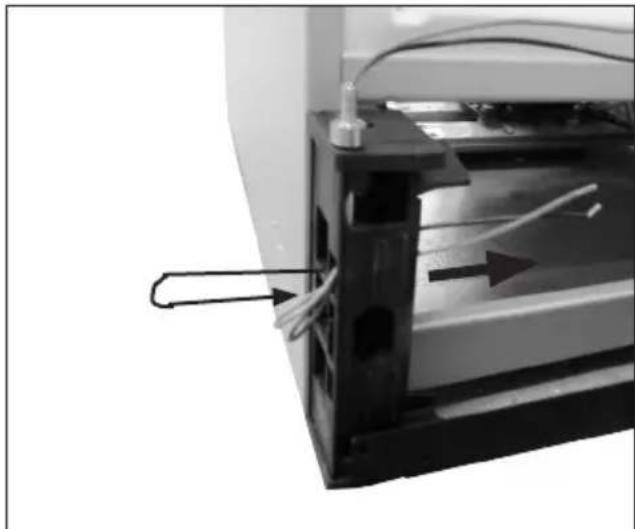

1. Les câbles d'extension installés à l'aide du bornier Poussez les fils par le trou et tirez-lesde 65 cm.

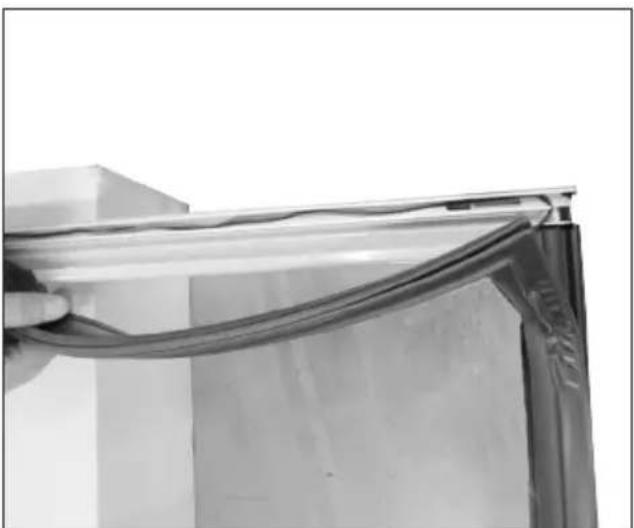

2. Remettez la garniture en place.

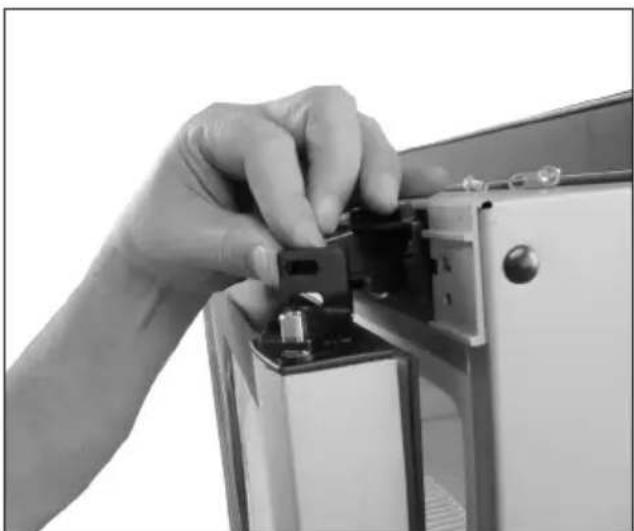

1. Soulevez la pièce coulissante et déplacez-la sur le côté opposé.

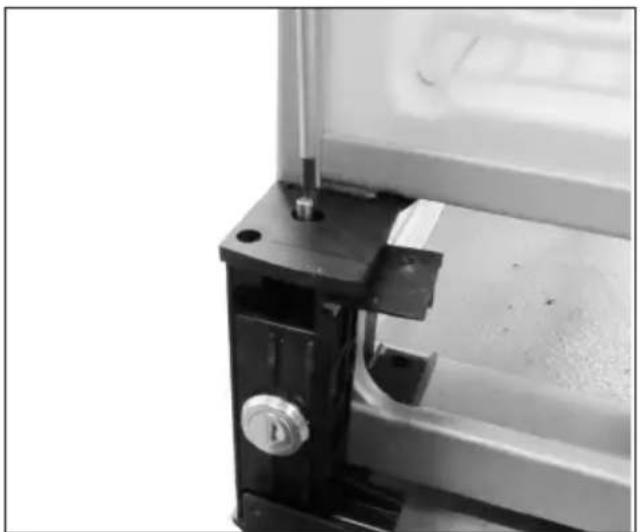

1. Dévissez la goupille de verrouillage. Retirez le verrou. Replacez les deux pièces sur le côté opposé.

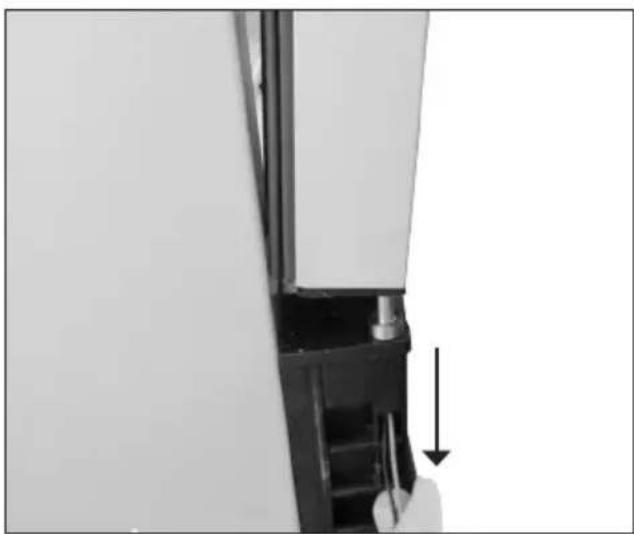

1. Poussez les fils de la porte vers le bas dans la goupille de porte et tirez-les.

1. Montez la porte sur le dessus de la goupille de porte tout en tirant doucement sur les fils vers le bas pour qu'ils ne se coincent pas. Poussez complètement la porte sur la goupille de porte.

1. Mettez le fermoir de porte sur le côté opposé de la porte. Le fermoir de porte doit être à la position montrée sur l'image.

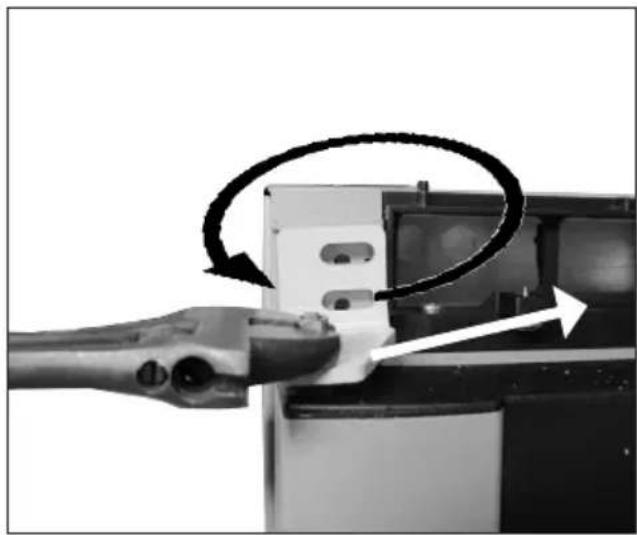

1. Placez la charnière gauche sur le dessus du fermoir de porte.

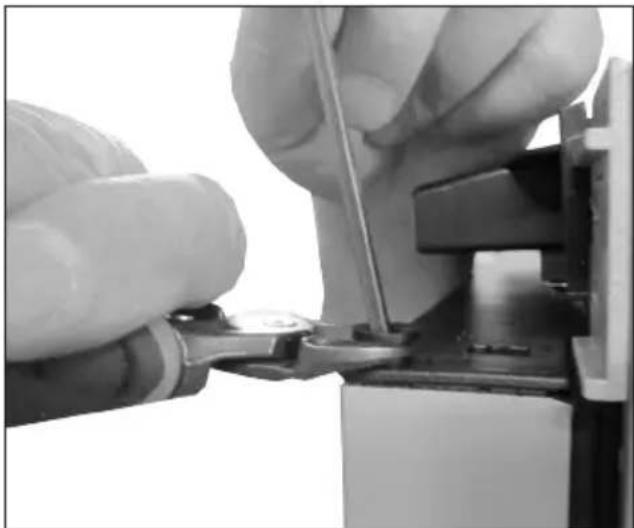

Tournez la charnière en place (un quart de tour) avec une clé et serrez-la avec les deux vis.

La porte est maintenant fixée.

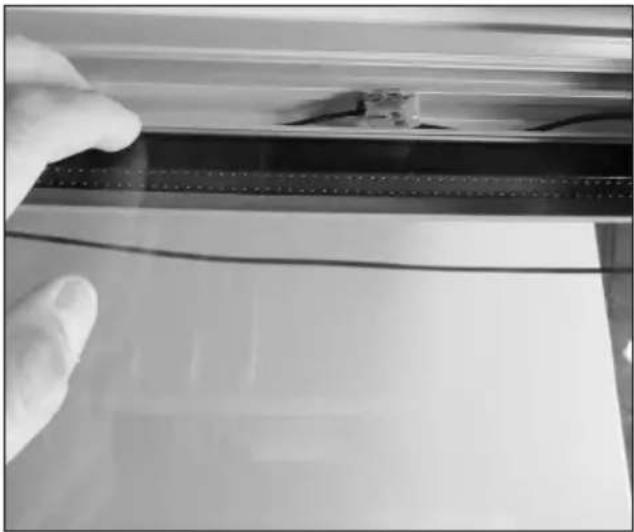

1. Insérez les fils de l'éclairage de porte dans les fixations de fils et dans le connecteur.

2. Remettez en place le panneau du bas et celui du haut.

Si l'appareil a été couché, il doit être remis debout au moins 2 heures avant de rebrancher l'alimentation.

Recherche de pannes éventuelles

Panne Cause possible	le Remède
L’appareil est “mort”!	L’appareil est éteint.	Appuyer sur le bouton marche-arrêt.
	Panne de courant ; fusible grillé ou disjoncteur déclenché ; prise mal enfoncée.	Contrôler l’alimentation électricique. Contrôler le fusible ou le disjoncteur.
De l’eau s’écoule dans le fond du réfrigérateur.	L’orifice d’évacuation de l’eau de dégivrage est bouché.	Nettoyer la goulotte et l’orifice d’évacuation.
Vibrations et bruits gênants.	L’appareil n’est pas bien calé. L’appareil touche d’autres éléments de cuisine.	Mettre l’appareil de niveau. Écarter l’appareil des éléments de cuisine ou des appareils qui sont proches de lui.
	Des récipients ou des bouteilles se touchent dans l’appareil.	Séparer les bouteilles ou les récipients qui s’entrechoquent.
Le compresseur tourne sans interruption.	Température ambiante élevée. Assurer une bonne ventilation.

Dégivrage, nettoyage et entretien

Dégivrage automatique du réfrigérateur.

Le dégivrage du réfrigérateur est automatique ; l'eau de dégivrage s'écoule par un tuyau et elle est recueillie dans un bac spécial placé au-dessus du compresseur. Elle s'évapore ensuite sous l'action de la chaleur dégagée par le compresseur. Nettoyer de temps à autre le bac de collecte de l'eau de dégivrage.

Nettoyage.

Couper l'alimentation à l'aide du bouton marche-arrêt lorsque l'appareil doit être nettoyé intérieurement. Les meilleurs résultats sont obtenus en utilisant un mélange d'eau tiède et d'une faible quantité de liquide à vaisselle (max. 65 °C). Ne jamais utiliser de produits de nettoyage abrasifs. Utiliser un chiffon doux. Rincer à l'eau claire et essuyer à fond. La goulotte destinée à l'écoulement de l'eau de condensation de l'évaporateur se trouve en bas sur la paroi du fond à l'intérieur de l'appareil. S'assurer qu'elle reste toujours propre. Utiliser un produit désinfectant de type Rodalon : en faire couler quelques gouttes dans l'orifice d'écoulement deux-trois fois par an. Nettoyer ensuite avec un cure-pipe en coton ou équivalent. Ne jamais utiliser d'instrument pointu ou tranchant.

Le joint d'étanchéité de la porte nécessite un nettoyage régulier afin d'éviter qu'il ne se décolore et pour garantir sa longévité. Utiliser de l'eau claire. Après nettoyage du joint d'étanchéité de la porte, contrôler qu'il assure toujours son rôle.

Enlever la poussière accumulée sur le condensateur dorsal, sur le compresseur et dans l'espace compresseur à l'aide d'un aspirateur.

Garantie, pièces de rechange et service après-vente

Les pannes ou les dommages dûs directement ou indirectement à une utilisation incorrecte ou fautive, un entretien insuffisant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un accident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique dû par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d'alimentation électrique ne sont pas couverts par la garantie. Dans le cas de réparations effectuées par des personnes autres que les réparateurs agréés par le fournisseur, et en termes généraux l'ensemble des pannes et dommages dont le fournisseur peut prouver qu'ils sont dûs à d'autres causes que des erreurs ou défauts de fabrication et de matériaux et qui, par conséquent, ne sont pas couverts par la garantie.

Veuillez noter que lorsqu'une intervention dans la construction ou d'une modification des composants de l'appareil a été faite, la garantie et la responsabilité du fournisseur cesse, et l'appareil ne peut pas être utilisé légitimement. L'autorisation figurant sur la plaque signalétique ne sera plus valable.

Les dommages dûs au transport et constatés chez le client sont à régler entre le client et le revendeur, ce qui signifie que ce-dernier doit s'assurer de la satisfaction du client.

Avant de faire appel au service après-vente, toujours contrôler les points énumérés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l'intervention demandée ressort de la responsabilité de la personne ayant fait appel au service après-vente, par exemple si la panne de l'appareil est due à un fusible grillé ou à une mauvaise utilisation, c'est

cette personne qui devra régler les frais entraînés par cette intervention.

Pièces de rechange

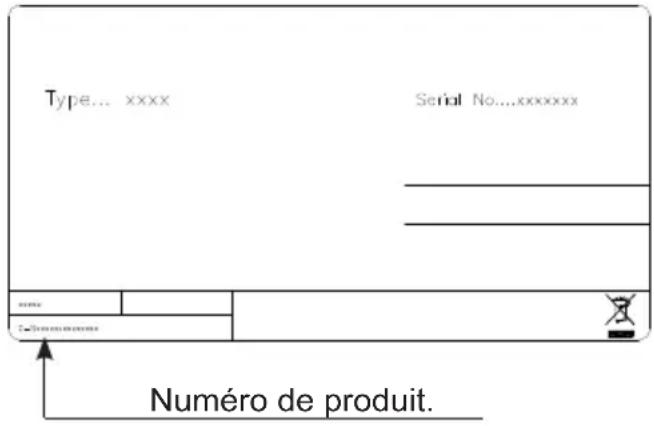

Lors de la commande de pièces de rechange, indiquer le type, numéro de produit et de production de l'appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l'appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numéros de type et de série.

Type... xxxx Serial No....xxxxxxx Name: T-100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Numéro de produit.

TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement !

Mise au rebut

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'en-lèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre reven- deur afin de connaître la procédure d'élimination à suivre.

Note relative au pictogramme à apposer sur les piles

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Advarsel

FR Nous nous réservons le droit d'apporter toutes modifications à nos produits
