BRUGSANVISNING M 180 VESTFROST

Da kølemidlet, som anvendes i apparatet, er en brændbar gasart, er det vigtigt at sikre, at kølekredsløb og rør ikke er be- skadigede.

Mængde og type af kølemiddel i apparatet er angivet på type-skiltet.

Standard EN378 angiver, at rummet hvor apparatet installeres skal have en volumen på 1 m³ pr. 8 g kulbrinte kølemiddel, der er brugt i apparatet. Dette er for at undgå dannelse af brandfarlige gas-/luftblandinger i rummet, hvis der skulle opstå en utæthed i kølekredsløbet. Mængde og type af kølemiddel i apparatet er angivet på typeskiltet.

ADVARSEL:

Lad ventilationsåbninger, i apparatets kabinet og i eventuelt indbygningsmodul, være util-dækkede.

ADVARSEL:

Anvend ikke mekaniske apparater eller andre hjælpemidler til at fremskynde afrimningsprocessen, udover dem som er anbefalet af fabrikanten.

ADVARSEL:

Undgå at beskadige kølemiddel- systemet

ADVARSEL:

Anvend ikke elektriske apparater inde i apparatet, medmindre de er af en type som er anbefalet af fabrikanten.

ADVARSEL:

Apparatet må ikke udsættes for regn.

ADVARSEL:

Dette apparat er ikke beregnet til at blive rengjort eller anvendt af børn, medmindre det er blevet tilstrækkeligt kontrolleret af en ansvarlig person, sådan at apparatet kan anvendes forsvarligt. Børn skal være under opsyn for at sikre at de ikke leger med apparatet.

ADVARSEL:

Opbevar ikke eksplosive stoffer såsom spraydåser med en brændbar drivgas i dette apparat.

ADVARSEL:

Fare og risiko for brand eller eksplosion da kølemidlet er brændbart. Må kun repareres af uddannet personale..

• Opbevar altid nøgler et separat sted utilgængeligt for børn.
• Træk stikket ud af stikkontakten før reparation eller rengøring af apparatet.
• Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller anden fagmand for at undgå fare.
• Dannelse af rim på den indvendige fordamperplade og de øverste dele er normalt. Apparatet skal derfor afrimes i forbindelse med almindelig rengøring
• Vær opmærksom på at ændringer i apparatets konstruktion vil medføre, at al garanti og produktansvar bortfalder.

Igangsætning første gang......4

Vedligeholdelse 4

Dørvendings vejledning 9

Igangssættelse første gang

Undersøg skabet for evt. transportskader.

Transportskader bedes meddelt forhandle- ren omgående.

Læs brugsanvisningen og opbevar den til evt. senere brug.

Fjerne transportsikringne og gem den til evt. senere brug.

Afvask skab og døre ud- og indvendig med mildt uparfumeret opvaskemiddel og aftør det. Benyt ikke ridsende skuremidler, ståluld el. lign.

Vedligeholdelse

Under rengøring afbrydes apparatet, og stikket tages ud. Fodpanelet kan aftages, hvorefter underlaget kan støvsuges.

Indvendig rengøring bør foretages med uparfumeret opvaskemiddel.

Tag evt. toppanelet af og vask det samtidig med indvendig rengøring.

For at kølesystemet kan fungere optimalt må trådkondensator og kompressor på skabets bagside fra tid til anden rengøres med børste eller støvsuger.

Husk også at rengøre afløbsrenden.

Ventilator Typeskilt Hylde Håndtag Glas dør Kontrol panel Fodspanel Transport sikring Lås Justerbar fødder

fig. 1

El tilslutning

Ledninger og forbindelser til strømforsyningssystemer skal været i overensstemmelse med gældende lokale og nationale standarder og love.

Denne enhed overholder de relevante EU-direktiver, herunder Lavspændingsdirektivet 2014/35/EU. Elektromagnetisk kompatibilitet direktiv 2014/30/EU

Stikket skal være frit tilgængelig.

Tilslut kun apparatet til 220/240 V / 50Hz vekselstrøm via en korrekt installeret stikkontakt med jordforbindelse.

Stikkontakten skal være sikret med en 10A - 13 A sikring

Hvis apparatet skal betjenes i et ikke-europæisk land, tjek på typeskiltet, om anført spænding og strøm svarer til værdierne i din netspænding.

Oplysninger om spænding og effekt / strøm er angivet på typeskiltet.

Netledningen må kun udskiftes af en autoriseret person

Typeskiltet indeholder forskellige tekniske oplysninger, samt type og serienummer.

Af sikkerhedsmæssige og driftsmæssige grunde må apparatet ikke placeres uden-dørs.

Stil skabet på et plant underlag i et tørt og godt ventileret rum (max. 75% relativ luftfugtighed). Anbring ikke skabet tæt på varmekilder såsom komfur eller radiator og undgå at det udsættes for direkte sollys eller varme fra anden varmkilde.

Omgivende temperatur.

Klimaklassen står på typeskiltet. Den angi- ver indenfor hvilke omgivende temperaturer kølekabet kører optimalt.

Bemærk: Skabet fungerer bedst ved rum-temperaturer mellem 10 ° og 32 ° C

Installation

Underlaget hvorpå skabet opstilles skal være plant. Brug ikke en ramme eller lignende.

Skabet kan stå frit op ad en væg, bygges ind i et køkkenelement eller stå side om side med andre skabe (fig. 4).

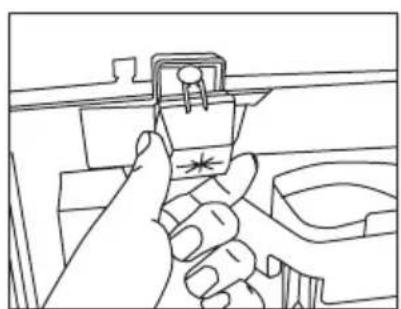

Ventalations sikring

De to ventilations sikringer, lukkes bagpå skabet, så tilstrækkelig ventilation er sikret.

Fig 2

Ventilation

Det er vigtigt, at skabet får tilstrækkelig ventilation og at der er uhindret luftcirkulation over, under og omkring det. Figurene nedenfor viser, hvordan du sikrer den nødvendige cirkulation omkring skabet (fig.3).

OBS: Der skal være mindst 30 mm bagved, mellem skab og væg.

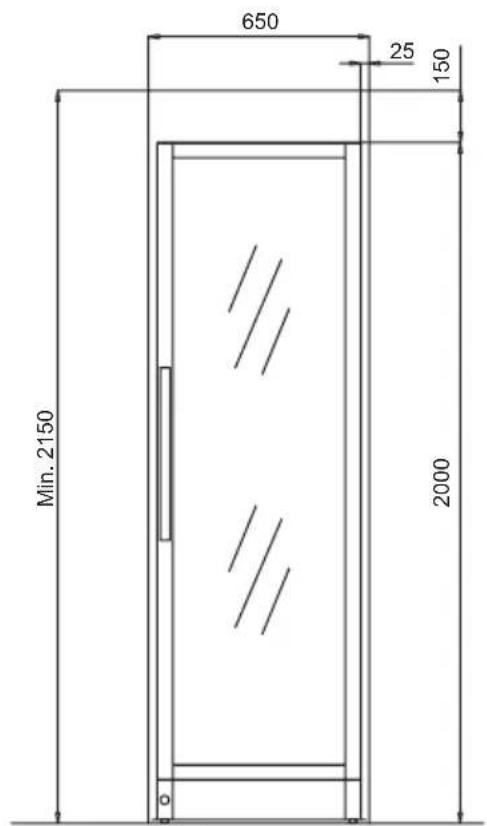

650 25 150 Min. 2150 2000

fig. 3

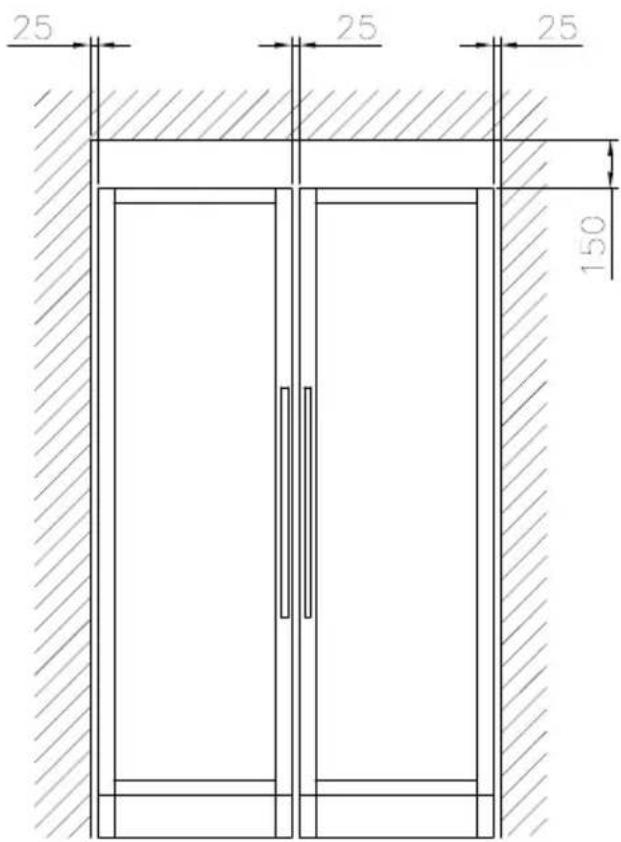

Ved Side by Side arrangemnet, skal der være mindst 25mm mellem skabene, så dørene kan åbnes.

25 25 25 150

fig.4

Max. 36 kg

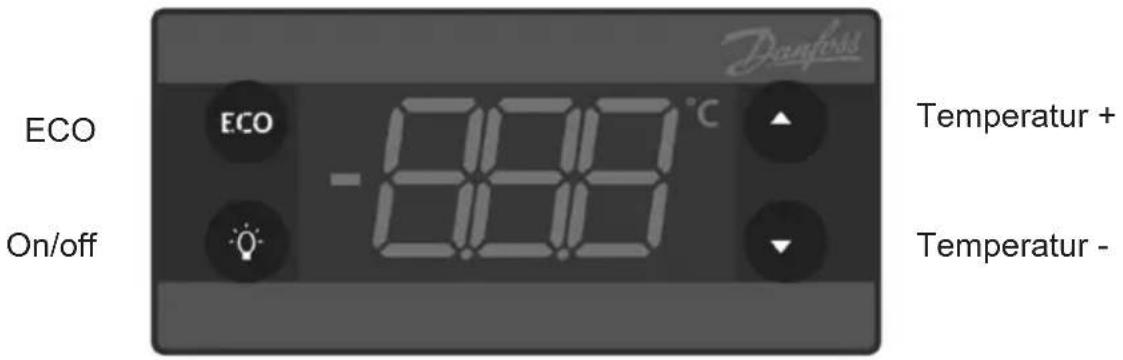

Kontrol panel

ECO ECO -1.00°C On/off Temperatur + Temperatur -

fig. 5

Elektronisk styring

Den elektroniske styring sikrer, at den indstillede temperatur opretholdes.

Efter strømsvigt, er temperaturindstillingerne automatisk gemt.

Manuel afrimning

Hvis der er behov for manuel afrimning, trykkes på knappen ECO i mere end 2 sekunder, og en manuel afrimning starter.

Efter 30 min. vil den elektroniske styring vende tilbage til normal tilstand.

Temperatur display

Displayet angir den aktuelle temperatur i skabet, og indikerer, at strømmen er tilsluttet.

Temperatur instilling

Tryk på knappen▲ for at øge og på▼ for at mindske den indstillede temperatur.

ON/OFF

Tryk og hold kanppen 🙏 nede i mere end 2 sec., for at tænde og slukke apperatet.

ECO tilstand

I ECO-tilstand er setpunktet højere end i normal tilstand.

ECO-tilstanden slåes til, ved at trykke på knappen ECO

ECO-tilstandener også tændt, när døren ikke har været åbnet i 3 timer, og slukker igen ved den første døråbning.

Dørvendings vejledning

Hvis du ønsker at vende døren, hvor skabet står i normal oprejst position, anbefales det at være to personer.

Skabet kan også lægges ned på ryggen. Hvis denne metode anvendes, skal skabet placeres i normal oprejst position i mindst to timer, før tilslutning til strøm.

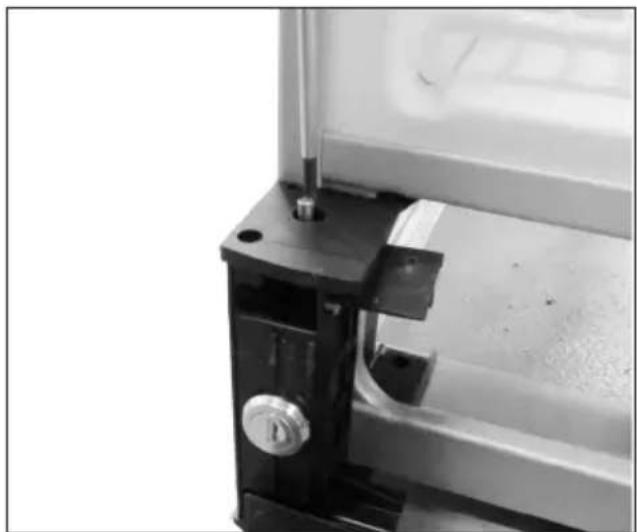

OBS: Forlængerledninger, treminalblok og venstre beslag er ekstra tilbehør.

Rekvirer en reservedels liste.

Træk forsigtigt det panel ud, uden at trække i ledningerne.

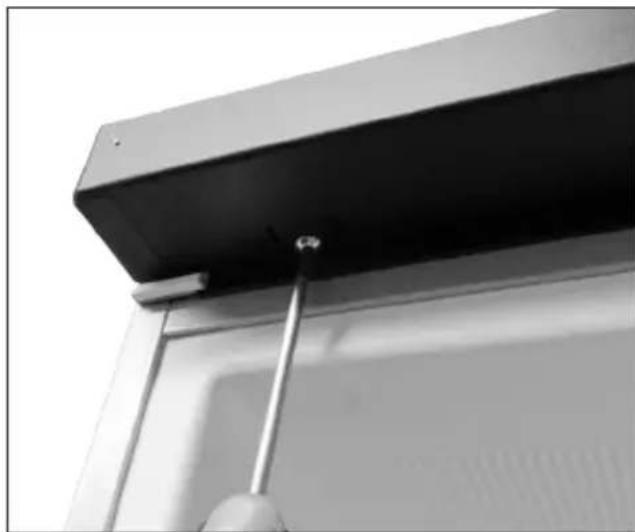

1. Fjern de to skruer i fodpanelet.

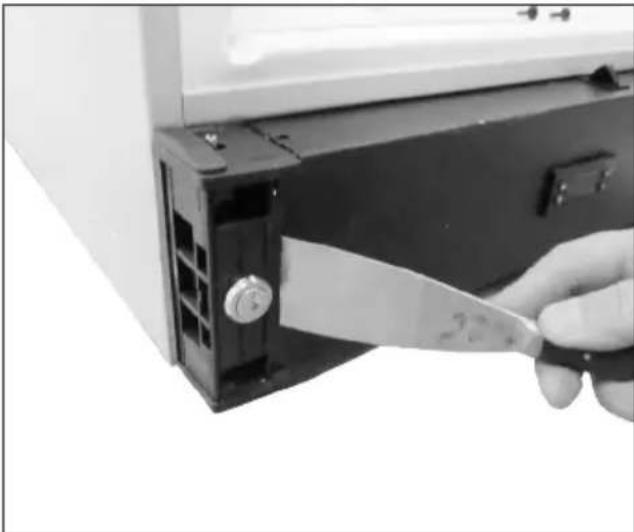

2. De to afdækninger, løsnes ved hjælp af et egnet værktøj og evt. en hammer.

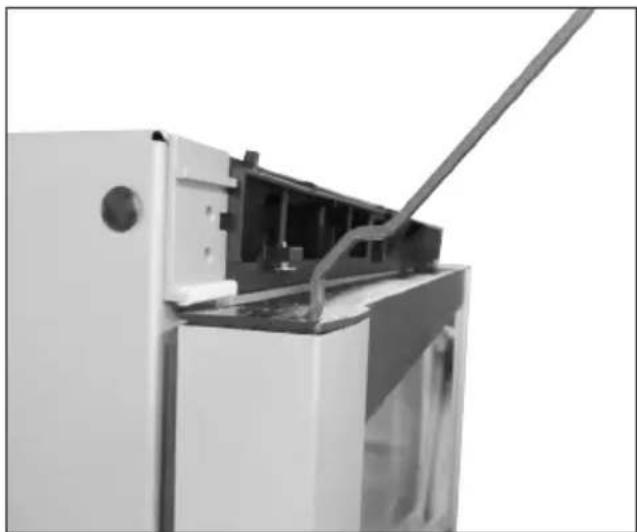

1. Forpanelet løsnes ved hjælp af et egnet værktøj. Læg forpanelet ned foran skabet, uden at trække i ledningerne

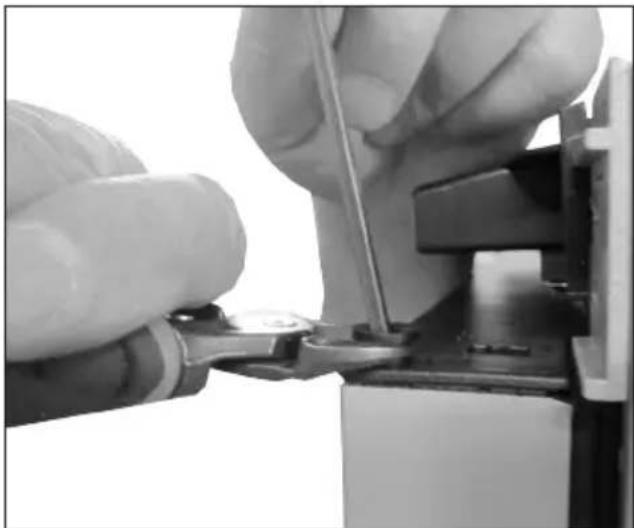

1. Beslaget skrues af, i toppen af skabet. OBS: Døren er nu løs! Pas på at døren ikke falder ned!

1. Bøsning og dørlukker løsnes ved hjælp af en tang.

Sæt bøsningen på i modsatte side.

Vent med at monter dørlukkeren.

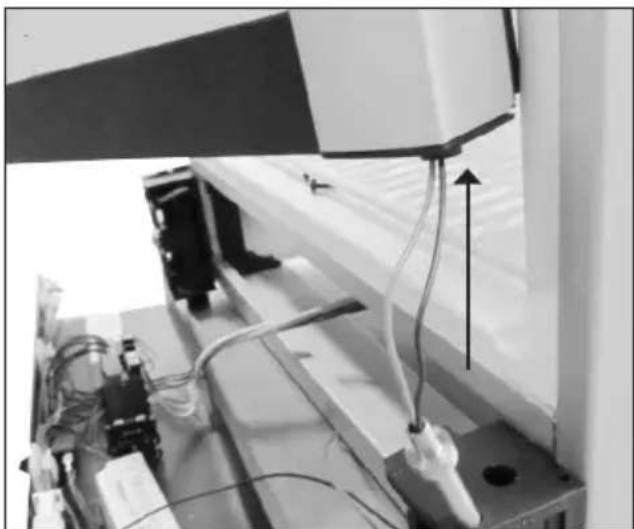

1. Løft døren af. Træk samtidig ledningerne til døren op af dørtappen.

Flyt dørtappen over i modastte side.

1. Drej døren 180 gr. og læg den med indvendig side opad på et blødt underlag.

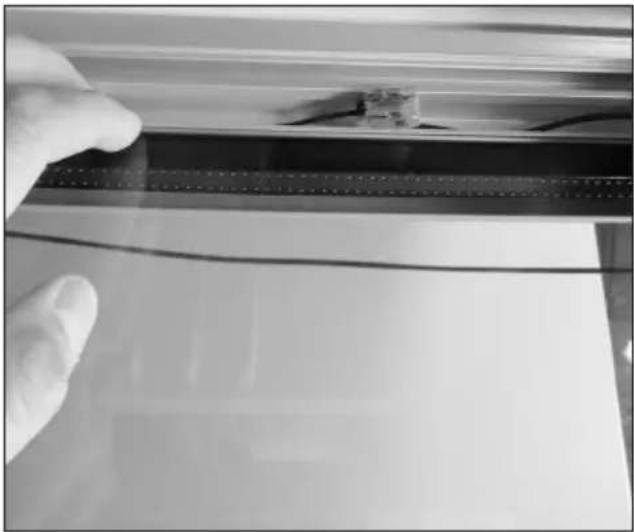

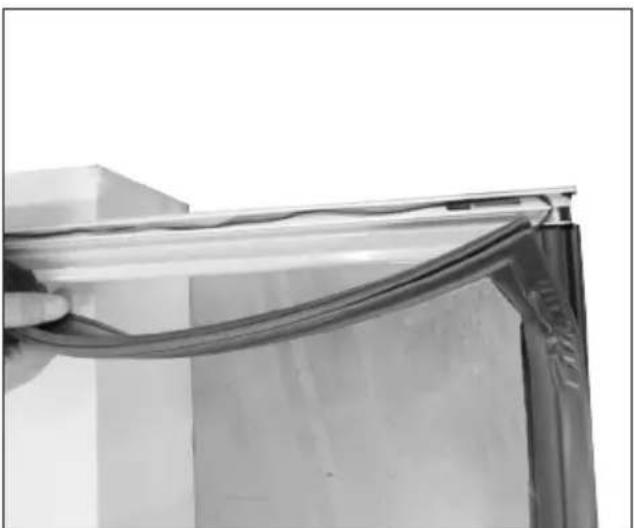

Løsne tætningslisten i venstre side og træk ledningerne til dørlyset fri.

OBS: Forlængerledninger, treminalblok og venstre beslag er ekstra tilbehør

1. Forlængerledningerne monteres ved hjælp af terminalblokken Træk 65cm af ledningenrne igennem hulet i dørprofilet.

2. Montere tætningslisten igen

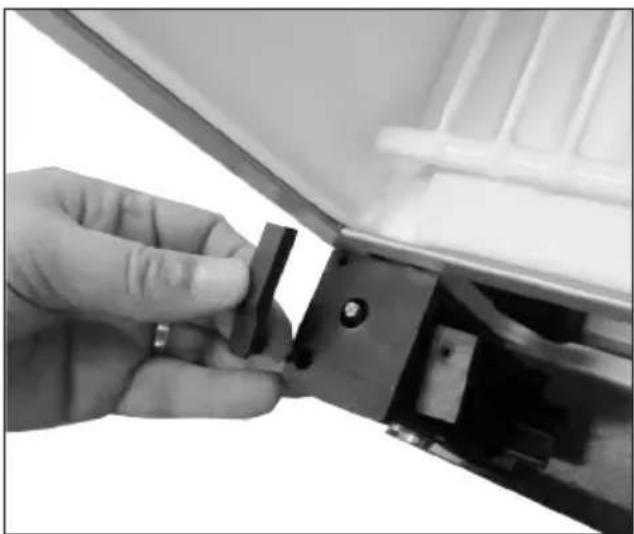

1. Løft glideskoen af og monter den igen i modsatte side.

1. Skrue låsepinden af. Træk låsen ud. Monter begge dele igen i modsatte side.

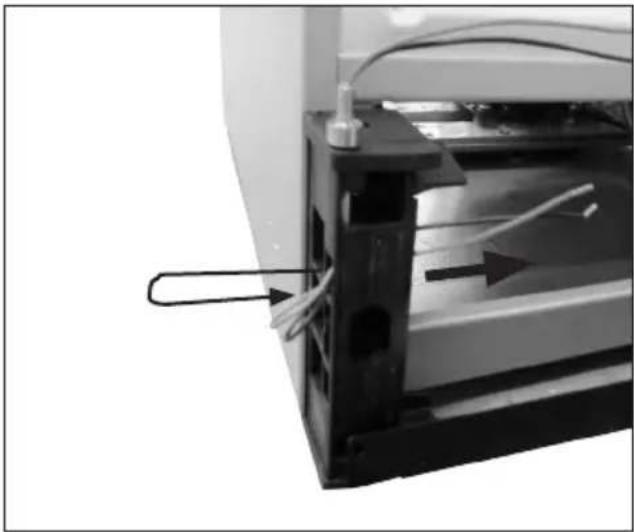

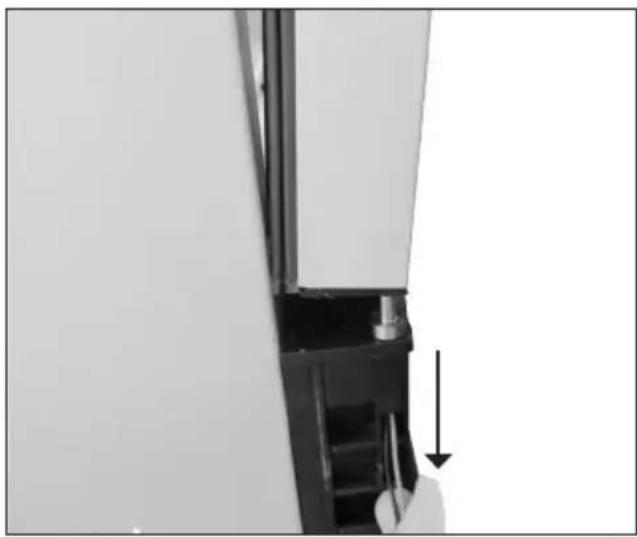

1. Træk ledningerne fra døren ned igennem dørtappen og ud ignnem dørsøjlen.

1. Monter døren på dørtappen. Træk samtidig forsigtig ned i ledningerne, så de ikke kommer i klemme. Pres døren helt ned over tappen!

1. Monter dørlukkeren igen. Dørlukkeren skal monteres som vist på billedet.

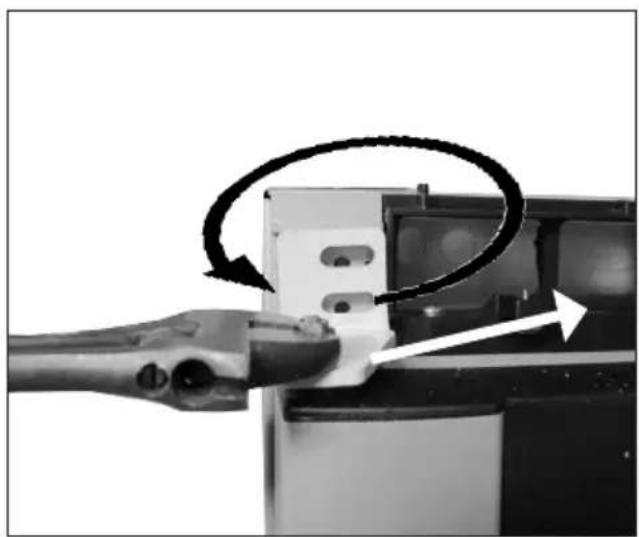

1. Placer venstre dørhængslet på dørlukkeren.

Drej dørhængslet, en kvart omgang med en nøgle, og skrue hængslet omhyggeligt fast.

Døren er nu fastgjort igen

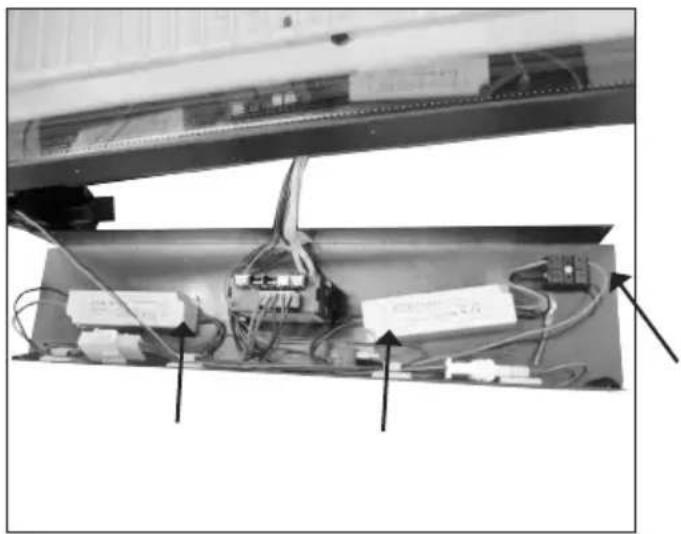

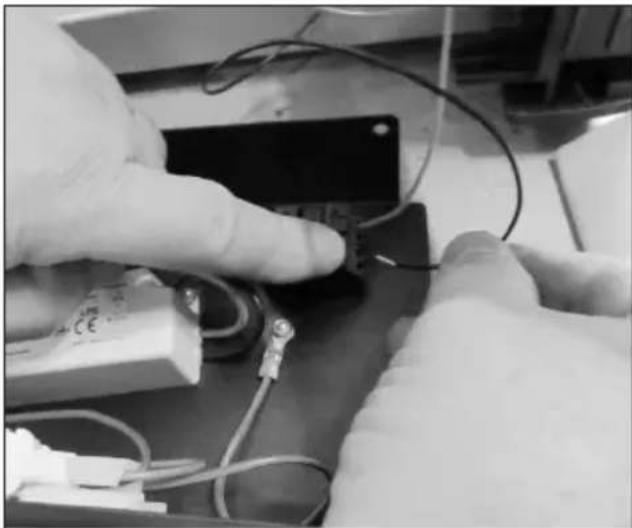

1. Monter ledningerne i ledningsholderene og sæt ledningenrne fast i samledåsen igen.

2. Monter fodpanelet og toppanelet igen. Hvis skabet har været lagt ned, skal der gå mindst 2 timer, inden det må tilsluttes strøm.

Fejlfindningsliste

Fejl Mulig årsag Afhjælpning
Skabet virker ikke. Skabet er slukket.Strømsvigt; sikringen er slået fra;netstikket er ikke sat rigtigt i.		Tryk på tænd/sluk knappen.Kontrollér om strømmen er tilsluttet. Sikringen skal være slået til.
Der løber vand i bunden af køleska-bet.	Tøvandsafløbsrøret er tilstoppet. Rens tøvandsrenden og afløbs-hullet i bagvæggen.
Vibrationer eller generende støj.	Skabet står skævt.Skabet hviler op mod andre køk-kenelementer.Beholdere eller flasker berøre hinanden i skabet.	Indstil skabet med et vaterpas.Ryk skabet væk fra køkkenel-ementerne eller apparater, som står umiddelbart op ad skabet.Sørg for afstand mellem flasker og/eller beholdere.
Kompressor kører konstant.	Høj rumtemperatur. Sørg for god ventilation.

Automatisk afrimning af køleskabet.

Afrimning af køleskabet sker automatisk, smeltevandet løber gennem et rør ned til tøvandsskålen der sidder oven på kompressoren. Vandet fordamper på grund af varmen fra kompressoren. Tøvandsskålen bør gøres ren engang imellem.

Rengøring.

Før rengøring påbegyndes skal stikproppen fjernes fra stikkontakten. Skabet rengøres bedst med en opløsning af lunkent vand tilsat lidt opvaskemiddel (max. 65 °C). Anvend ikke rengøringsmidler der kan ridse. Brug en blød klud. Vask efter med rent vand og tør grundigt af. Tøvandsren-

den, hvor kondensvandet fra fordamperen løber ned i, sidder i bunden af bagvæggen inde i skabet. Sørg for at den er ren. Brug et desinfektionsmiddel, som f.eks. rodalon, der skal dryppes i tøvandsafløbet et par gange om året. Rens med en piberenser eller lignende.

Brug aldrig skarpe eller spidse genstande. Tætningslisten rundt ved døren kræver jævnlig rengøring for at undgå misfarvning og sikre lang holdbarhed. Brug rent vand.

Efter rengøring af dørens tætningsliste bør du kontrollere om den fortsat slutter tæt.

På rygkondensator, kompressoren og i kompressorrummet fjernes støvet bedst med en støvsuger.

Reklamation, reservedele og service

Reklamationsretten

Såfremt der konstateres fejl ved produktet, kan De over for leverandøren gøre brug af reklamationsretten ifølge gældende lovgivning. Producenten skal for egen regning afhjælpe fabrikations- og materialefejl, der konstateres ved apparatets normale brug under forudsætning af, at apparatet er købt som fabriksnyt i Danmark. For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt det skønnes nødvendigt at apparatet indsendes til værksted, sker indsendelse og returnering for producentens regning og risiko.

Der er ikke dækning for fejl eller skader direkte eller indirekte opstået ved fejlbetjening, misbrug, mangelfuld vedligeholdelse, forkert indbygning, opstilling eller tilslutning. Det samme gælder for brand, ulykke, lynnedslag, spændingsvariationer eller andre elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i forsyningsnettets elektriske installationer.

Reparationer udført af andre end de anviste reparatører, og i det hele taget fejl og skader, som leverandøren kan godtgøre skyldes andre årsager end fabrikations- og materialefejl, er ikke omfattet af reklamationsretten.

Vær opmærksom på, at ved indgreb i apparatets opbygning, og ved ændring af apparatets komponentbestykning bortfalder garanti og produktansvar og apparatet kan ikke lovligt anvendes. Godkendelse anført på mærkeskilt er ligeledes ugyldig.

Transportskader, der konstateres hos forbrugeren, er primært en sag mellem forbruger og forhandler, dvs. forhandler må drage

omsorg for, at forbrugeren stilles tilfreds. Inden du tilkalder serviceassistance, bedes du kontrollere de fejlmuligheder, du selv kan afhjælpe. (Se brugsanvisningen)

Såfremt dit krav om afhjælpning er ube- rettiget, eksempelvis hvis apparatets svigt skyldes en sprunget sikring eller en fejlbetjening, må du selv betale de omkost- ninger, der er forbundet med at have tilkaldt serviceassistance.

Reservedele

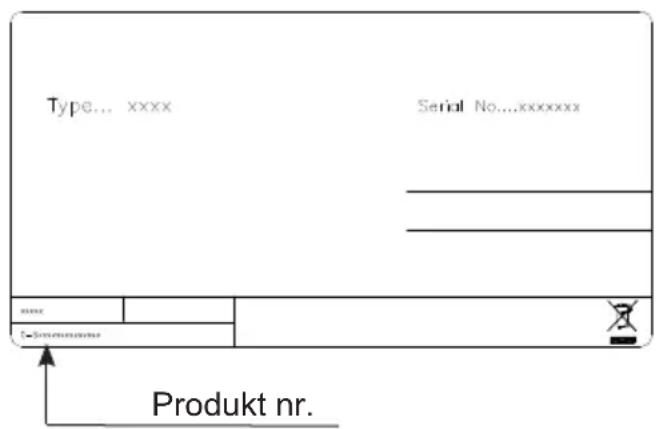

Angiv venligst type- og serienummer samt produkt nummer, når du bestiller reserve-dele

Disse oplysninger finder du på typeskiltet. Typeskiltet indeholder forskellige tekniske oplysninger, samt type- og serienummer. Husk altid at bruge autoriserede håndværkere, hvis der er noget der skal repareres eller udskiftes!

Type... xxxx Serial No...xxxxxxx mnr 1-3mmmmnr Produkt nr.

Bortskaffelse

Brugerinformation om indsamling og bortskaffelse af elktronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, depone-ringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Information om bortskaffelse i lande uden for Den Europæiske Union

Disse symboler gælder kun inden for Den Europæiske Union. Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

Information om batterisymbol:

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

DK Ret til ændringer forbeholdes
