Trinity 30.3058.01 - équipements de mesure TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermo-hygromètre radio-piloté
Marque	TFA
Modèle	30.3058.01
Dimensions station de base	157 x 42 x 117 mm
Dimensions émetteur	40 x 21 x 130 mm
Poids station de base	214 g
Poids émetteur	47 g
Alimentation station de base	2 piles AA 1,5 V (non incluses)
Alimentation émetteur	2 piles AA 1,5 V (non incluses)
Piles recommandées	Alcalines
Fréquence de réception émetteur	433 MHz
Portée maximale	Environ 80 mètres (champ libre)
Plage de température intérieure	0 °C à +50 °C
Plage de température extérieure	-40 °C à +60 °C
Plage d'humidité	1 % à 99 %
Précision température	±1 °C (de 0 à 50 °C)
Résolution température	0,1 °C
Fonctions principales	Température et humidité intérieure/extérieure, horloge radio-pilotée DCF, réveil, date et jour de la semaine, valeurs max/min, flèches de tendance, jusqu'à 3 émetteurs
Entretien et nettoyage	Chiffon doux et humide, pas de solvants ni abrasifs
Sécurité	Protéger des températures extrêmes, de l'humidité et des chocs. Piles hors de portée des enfants.
Pièces détachées et réparabilité	Émetteur supplémentaire disponible (art. 30.3221.02). Appareil non réparable par l'utilisateur.
Informations générales	Conforme à la directive 2014/53/UE. Déclaration de conformité sur www.tfa-dostmann.de.

FOIRE AUX QUESTIONS - Trinity 30.3058.01 TFA

Comment installer les piles et démarrer l'appareil ?

Insérez deux piles AA 1,5 V dans l'émetteur (sélectionnez le canal 1) et deux piles AA dans la station de base. Placez-les à environ 1,5 m l'un de l'autre, sans sources de parasites. La station cherche automatiquement l'émetteur et le signal DCF.

Que faire si l'affichage de la température extérieure indique « -- » ?

Vérifiez les piles de l'émetteur (utilisez des piles alcalines neuves). Réinitialisez la liaison en appuyant sur la touche TX de l'émetteur et sur CHANNEL (4 secondes) de la station. Éloignez les sources de parasites (écrans, métaux).

Comment régler manuellement l'heure si le signal DCF n'est pas reçu ?

Maintenez SET enfoncé. RCC clignote : désactivez la réception DCF avec MAXMIN/+ ou RCC/- (OFF). Validez avec SET, puis réglez le fuseau horaire, l'affichage 12/24h, les heures, minutes, etc.

Comment ajouter un deuxième émetteur extérieur ?

Réglez l'interrupteur du nouvel émetteur sur canal 2 ou 3. Insérez les piles. Sur la station, appuyez sur CHANNEL pour sélectionner le canal, puis appuyez sur CHANNEL 2 secondes pour effacer l'ancien enregistrement. Appuyez sur TX de l'émetteur pour transmettre.

Que signifient les flèches de tendance ?

Les flèches indiquent si la température ou l'humidité augmente (flèche vers le haut) ou diminue (flèche vers le bas). Si les valeurs sont stables, aucune flèche n'est affichée.

Comment afficher et effacer les valeurs maximales et minimales ?

Appuyez sur MAXMIN/+ pour afficher les valeurs max (MAX), puis à nouveau pour les min (MIN). Maintenez MAXMIN/+ enfoncé 4 secondes pour réinitialiser les valeurs affichées.

Comment changer l'affichage de la température en degrés Fahrenheit ?

En mode de réglage (maintenez SET), utilisez la touche MAXMIN/+ ou RCC/- pour basculer entre °C et °F. Validez avec SET.

Comment régler la langue du jour de la semaine ?

En mode de réglage, après avoir réglé la date, vous pouvez choisir la langue avec MAXMIN/+ ou RCC/- : Allemand, Anglais, Français, Espagnol, Italien ou Hollandais. Validez avec SET.

Que faire si le réveil ne sonne pas ?

Vérifiez que l'heure est correctement réglée (manuelle ou DCF). Assurez-vous que le réveil est activé dans les réglages (voir notice). Le réveil est une fonction de l'horloge, mais la notice ne détaille pas son paramétrage. Consultez la section horloge radio-pilotée.

Comment entretenir l'appareil ?

Nettoyez avec un chiffon doux et humide. N'utilisez pas de solvants. Retirez les piles si inutilisé longtemps. Protégez l'émetteur extérieur de la pluie et du soleil direct.

MODE D'EMPLOI Trinity 30.3058.01 TFA

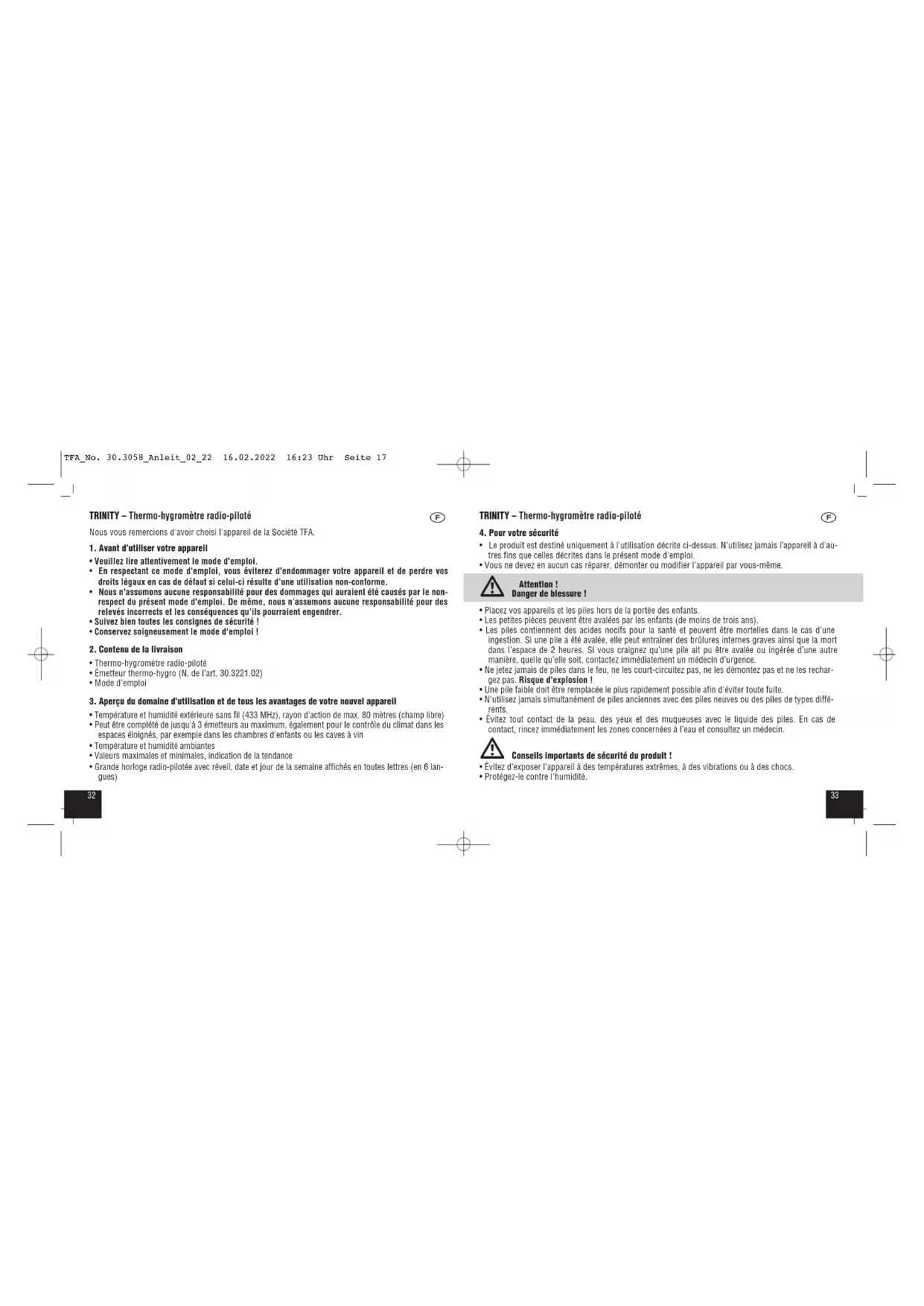

TRINITY - Thermo-hygromètre radio-piloté

Nous vous remercions d'avoir choisi l'appareil de la Société TFA.

1. Avant d'utiliser votre apparell

• Veuillez lire attentivement le mode d'emploi.
- En respectant ce mode d'emploi, vous éviteraz d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.
- Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi. De même, nous n'assumons aucune responsabilité pour des relevés incorrects et les conséquences qu'ils pourraient engendrer.
- Suivez bien toutes les consignes de sécurité !
- Conservez soigneusement le mode d'emploi !
2. Contenu de la livraison
• Thermo-hygromètre radio-piloté
- Émetteur thermo-hygro (N. de l'art. 30.3221.02)
- Mode d'emploi
3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil
- Température et humidité extérieure sans fill (433 MHz), rayon d'action de max. 80 mètres (champ libre)
- Peut être complété de jusqu'à 3 émetteurs au maximum, également pour le contrôle du climat dans les espaces éloignés, par exemple dans les chambres d'enfants ou les caves à vin
• Température et humidité ambiantes
• Valeurs maximales et minimales, indication de la tendance
- Grande horloge radio-pilotée avec réveil, date et jour de la semaine affichés en toutes lettres (en 6 langues)

TRINITY - Thermo-hygromètre radio-piloté

1. Pour votre sécurité

2. Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.

3. Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.

Attention! Danger de blessure!

• Placez vos appareils et les piles hors de la portée des enfants.
• Les petites pièces peuvent être avalées par les enfants (de moins de trois ans)
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez imméclatement un médecin d'urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion!
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite.
• N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.
• Évitez tout contact de la peau, des yeux et des muqueuses avec le liquide des piles. En cas de contact, rincez immédiatement les zones concernées à l'eau et consultez un médecin.

Conseils importants de sécurité du produit !

• Évitez d'exposer l'appareil à des températures extrêmes, à des vibrations ou à des chocs.
  • Protégez-le contre l'humidité.

TRINITY - Thermo-hygromètre radio-piloté

- L'émetteur extérieur résiste aux éclaboussures d'eau mais il n est pas étanche. Choisissez un emplacement à l'ombre et protégé de la pluie pour votre émetteur extérieur.

5. Composants

Station de base (récepteur)

Affichage (Fig. 1)

A 1 : Horloge avec secondes A 2 : Symbole de l'heure d'été
A 3 : Symbole DCF A 4 : Température intérieure
A 5 : Humidite intérieure A 6 : Jour de la semaine
A 7 : Date A 8 : Numéro de canal + symbole radio
A 9 : Température extérieure A 10 : Humidité extérieure
A 11 : Symbole pour le changement de canal A 12 : Symbole de pile pour l'émetteur
A 13 : Valeurs maximales et minimales A 14 : Flèches de la tendance
A 15 : Symbole de pile pour la station de base

Touches (Fig. 1)

B1: Touche SET

B 3 : Touche MAXMIN/+

Boîtier (Fig. 2)

C 1 : Compartiment à piles

Émetleur (Fig. 3)

D 1 : Interrupteur 1, 2, 3 pour les canaux

B 2 : Touche CHANNEL
B 4 : Touche RCC/-

[Non-Text]

D 2 : Touche TX

TRINITY - Thermo-hygromètre radio-piloté

D 3 : Lampe LED de signalisation D 4 : Compartiment à piles

D 5 : Installation murale

6. Mise en service

6.1 Insertion des piles

- Déposez la station de base et l'émetteur sur une table à une distance d'environ 1,5 mètre les uns des autres. Évitez la proximité de sources de parasitage (appareils électroniques ou appareils radio).

1. Ouvrez le compartiment à piles du émetteur.
2. Poussez le commutateur sur canal 1
3. Insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-
4. Refermez soigneusement le compartiment à piles.

- Ouvrez le compartiment à piles de la station de base et insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-

• Tous les segments s'allument brièvement.
  • Refermez le compartiment à piles.

6.2 Réception de l'émetleur

• Après la mise en service, la station de base commence automatiquement à recevoir les valeurs mesurées. Le symbole radio clignote sur l'écran inférieur.
• Si la station ne reçoit pas les valeurs mesurées de l'émetteur, « - - » apparaît sur l'écran. Contrôlez les piles et effectuez une nouvelle tentative. Éliminez les éventuelles sources de parasitage.
• Une fois que la station de base a reçu l'heure radio-pilotée, vous pouvez également activer manuellement la réception. Appuyez sur la touche CHANNEL pendant 4 secondes. La station de base cherche à recevoir les valeurs mesurées.
• La touche TX permet de retransmettre manuellement les valeurs mesurées.

TRINITY – Thermo-hygromètre radio-piloté

6.3 Réception de l'heure radio

• Lorsque la station de base a achevé la recherche de l'émetteur, elle commence à chercher le signal DCF (signal de l'heure radio) et le symbole de réception DCF clignote.
• Si la réception est correcte après 2-10 minutes, l'heure radio, la date, le cas échéant le symbole de l'heure d'été et le symbole de réception DCF sont affichés en continu sur l'écran.
• La réception du signal DCF a lieu une fois par heure de 1:00 heures à 5:00 du matin. Si la réception a échoué à 5:00 h du matin, la prochaine réception sera effectuée à 1:00 h le jour suivant.
• Il y a trois symboles de réception différents :

©

clignote – réception en cours

allumé en continu – la réception a abouti

aucun symbole – aucun réception / réglage manuel de l'heure

- Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturbations, d'une distance de transmission excessive etc.), vous pouvez régler l'horaire manuellement. Le symbole de réception DCF disparaît et l'horloge fonctionne comme une horloge à quartz normale (voir Réglages manuels).

6.3.1 Consignes pour la réception de l'heure radio

La transmission de l'heure radio s'effectue via une horloge atomique au césium, exploitée par la Physikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braunschweig). L'écart de précision de cette horloge est d'1 seconde pour un million d'années. L'heure est diffusée à partir de Mainflingen, près de Francfort-sur-le-Main, avec un signal DCF-77 (77,5 kHz) d'une portée d'environ 1500 km. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s effectue également automatiquement. Pendant l'heure d'été, le symbole correspondant apparaît sur l'écran. La réception dépend de votre position géographique. En règle générale, dans un rayon de 1 500 km autour de Francfort, aucun problème de transmission ne devrait survenir.

TRINITY – Thermo-hygromètre radio-piloté

Nous vous prions de respecter les consignes suivantes :

• Nous vous recommandons de respecter une distance de 1,5 - 2 m entre l'appareil et d'éventuelles sources de signaux parasites, comme les écrans d'ordinateurs et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli. Dans les cas extrêmes, nous vous conseillons de placer l'appareil près d'une fenêtre de manière à améliorer la réception du signal radio.
• La nuit, les perturbations s'affaiblissent en règle générale et la réception DCF est possible dans la plupart des cas. Une seule réception par jour suffit pour garantir la précision de l'affichage de l'heure et pour maintenir d'éventuels écarts en dessous d'1 seconde.

7. Utilisation

• Important : lorsque la recherche de l'émetteur et de l'heure radio-pilotée est en cours, l'opération des touches n'est pas possible.
• Maintenez la touche MAXMIN/+ ou RCC/- appuyée au cours d'un mode de réglage pour parvenir à l'affichage rapide.
• L'appareil quitte automatiquement le mode de réglage lorsqu'aucune touche n'est pressée pendant 20 secondes.

7.1 Réglages manuels

• Maintenez la touche SET appuyée en mode normal.
• RCC apparaît sur l'écran et on (par défaut) clignote.
• Vous pouvez désactiver (OFF) ou activer (on) la réception du signal radio DCF avec la touche MAX-MIN/+ ou RCC/-.
• Si la réception est désactivée, l'heure doit être réglée manuellement.

TRINITY - Thermo-hygromètre radio-piloté

• En appuyant sur la touche SET, vous pouvez alors ajuster le fuseau horaire (0 par défaut). l'affichage 12 heures ou 24 heures (24hr par défaut), les heures, les minutes, l'année, le mois, le jour, la langue pour le jour de la semaine (GERMAN - par défaut) et l'affichage de la température (°C par défaut). Vous pouvez régler ces valeurs à l'aide de la touche MAXMIN/+ ou RCC/-.
• Validez chaque réglage au moyen de la touche SET.
• Lorsque la réception du signal DCF a abouti et quand la réception du signal radio est activée, l'heure ajustée manuellement sera remplacée par l'heure radio.

7.1.1 Réglage du fuseau horaire

• En mode de réglage vous pouvez régler la correction de fuseau horaire (-12/+12).
• Vous avez la possibilité d'utiliser un autre fuseau horaire si on peut recevoir le signal DCF mais l'heure de votre fuseau horaire est différente de l'heure DCF (par exemple : +1 = une heure plus tard).

7.1.2 Réglage de l'affichage 12 heures ou 24 heures

• En mode de réglage vous pouvez configurer le système horaire de 12 heures ou de 24 heures avec la touche MAXMIN/+ ou RCC/-.
• En affichage de 12 heures, le signe AM (matin) ou PM (après-midi) apparaît sur l'écran et l'affichage de la date est en mode américain (le mois suivi du jour).

7.1.3 Réglage de la langue pour le jour de la semaine

- En mode de réglage, vous pouvez choisir la langue pour les jours de la semaine avec la touche MAX-MIN/+ ou RCC/- : Allemand (GERMAN), Anglais (ENGLISH), Français (FRENCH), Espagnol (SPANISH), Italien (ITALIAN) et Hollandais (DUTCH).

TRINITY - Thermo-hygromètre radio-piloté

7.1.4 Réglage de l'affichage de la température

- En mode de réglage vous pouvez passer de l'affichage de la température en degrés Celsius (°C) à l'affichage en degrés Fahrenheit (°F) avec la touche MAXMIN/+ ou RCC/-.

7.2 Flèches de tendance

- Les flèches de tendance indiquent si la température et l'humidité actuelles montent ou descendent. Si les valeurs restent stables, il n'y a pas d'affichage.

7.3 Fonction maximum/minimum

• Appuyez sur la touche MAXMIN/+ en mode normal.
  • apparaît sur l'écran.
• Les valeurs maximales mesurées depuis la dernière réinitialisation apparaissent sur l'écran.
  • Appuyez une nouvelle fois sur la touche MAXMIN/+
• apparaît sur l'écran
• Les valeurs minimales mesurées depuis la dernière réinitialisation apparaissent sur l'écran.
• Maintenez la touche MAXMIN/+ appuyée pendant 4 secondes pour effacer les valeurs maximales ou minimales affichées.
• Appuyez une nouvelle fois sur la touche MAXMIN/+ pour retourner au mode normal.

7.4 Émetteurs extérieurs supplémentaires

• Si vous désirez raccorder plusieurs émetteurs, sélectionnez un canal différent pour l'interrupteur 1/2/3 dans le compartiment à piles de l'émetteur. Insérez deux piles neuves de type 1,5 V AA en respectant la polarité +/-. Mettez alors la station de base en service ou démarrez la recherche de l'émetteur manuellement :
• Appuyez sur la touche CHANNEL et sélectionnez l'émetteur désiré.

TRINITY – Thermo-hygromètre radio-piloté

• Appuyez sur la touche CHANNEL de la station de base pendant deux secondes. L'émetteur enregistré (canal) est effacé.
• Appuyez sur la touche TX dans le compartiment à piles de l'émetteur. Le transfert des données est immédiat.
• Les valeurs extérieures et le numéro de canal apparaissent sur l'écran de la station de base. Si vous avez plus d'un émetteur, vous pouvez appuyer sur la touche CHANNEL pour passer des canaux 1 à 3.
• Il est possible également de régler un changement de canal automatique. Après l'enregistrement du dernier émetteur (1 à 3), appuyez pour cela de nouveau sur la touche CHANNEL, le symbole circulaire de changement automatique de canal apparaît. Appuyez de nouveau sur la touche pour arrêter la fonction.
• Après la mise en service des émetteurs extérieurs, replacez solgneusement le couvercle du compartiment à piles.

8. Placement ou accrochage au mur de la station de base et de l'émetteur

• Déposez la station base dans une pièce d'habitation. Évitez de la placer à proximité d'autres appareils électriques (téléviseur, ordinateur, téléphone sans fil) ou d'objets métalliques.
• L'émetteur peut être accroché au mur à l'aide de leur œillet de suspension. Si vous installez l'émetteur à l'extérieur, choisissez un emplacement à l'ombre et protégé de la pluie. (Un ensoleillement direct fausse la mesure et une humidité continue use les composants électroniques inutilement).
• Vérifiez que les valeurs mesurées sont bien transmises entre l'émetteur et la station de base (portée sur champ libre jusqu'à 80 mètres) depuis l'endroit choisi. Si les murs sont massifs, en particulier s'ils comportent des parties métalliques, la portée d'émission peut se trouver réduite considérablement.

- Si nécessaire choisissez un autre emplacement pour les émetteurs et/ou pour la station de base.

TRINITY – Thermo-hygromètre radio-piloté

9. Entretien et maintenance

• Pour le nettoyage des appareils, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !
• Enlevez les piles si vous n'utilisez pas vos appareils pendant une durée prolongée.
• Conservez vos appareils dans un endroit sec.

9.1 Remplacement des piles

• Si le symbole de pile apparaît sur l'écran d'un canal, changez les piles dans l'émetteur correspondant.
• Si le symbole de pile apparaît sur l'écran des valeurs intérieures, changez les piles de la station de base.
• Attention : il faut rétablir le contact entre l'émetteur correspondant et la station de base après le remplacement des piles. Il faut donc toujours lancer la recherche manuellement ou effectuer une nouvelle mise en service, conformément aux instructions.

10. Dépannage

Problème Solution

Aucun affichage → Contrôlez la bonne polarité des piles

sur la station de base → Changez les piles

Pas de réception DCF → Activez la réception DCF en mode de réglage

→ Attendez la réception du signal de nuit
→ Sélectionnez une autre position pour la station de base
→ Réglez l'heure manuellement
→ Éliminez les sources de parasitage

TRINITY – Thermo-hygromètre radio-piloté

→ Remettez la station de base en service, conformément aux instructions

Pas de réception → Aucun émetteur installé

d'un émetteur → Vérifiez les piles de l'émetteur (n'utilisez pas d'accus)

Affichage «--» → Remettez l'émetteur et la station de base en service, conformément

aux instructions

→ Démarrez la recherche de l'émetteur manuellement conformément

aux instructions

→ Sélectionnez une autre position pour l'émetteur et/ou la station de

base

→ Modifiez la distance entre l'émetteur et la station de base

→ Éliminez les sources de parasitage

Affichage incorrect → Changez les piles

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au vendeur chez qui vous l'avez acheté

11. Traitement des déchets

Ce produit et son emballage ont été fabriqués avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés. Cela permet de réduire les déchets et de protéger l'environnement.

Éliminez les emballages de manière respectueuse de l'environnement par le blais des systèmes de collecte établis.

42

TRINITY – Thermo-hygromètre radio-piloté

Pour en savoir plus : www.quefairedemesdechets.fr

Mise au rebut de l'appareil électrique

Retirez de l'appareil les piles et les batteries rechargeables qui ne sont pas installées de façon permanente et jetez-les séparément.

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques. Respectez les réglementations en vigueur !

Élimination des piles

Les piles et les batteries rechargeables ne doivent pas être jetées dans les détritus ménagers. Elles contiennent des polluants qui peuvent nuire à l'environnement et à la santé si elles sont éliminées de manière inappropriée. En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et les batteries rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. La collecte est gratuite.

Les métaux lourds sont désignés comme suit :

TRINITY – Thermo-hygromètre radio-piloté

F

1. Caractéristiques techniques

Plage de mesureTempérature intérieure 0 °C... +50°C (+32 °F ...+122 °F)
Humidité intérieure 1% à 99%
Température émetteur -40 °C...+60 °C (-40 °F ...+140 °F)
Précision température ±1°C @ 0..50°C
Résolution température 0,1°C
Humidité émetteur 1% à 99% rH
Précision humidité ±5% rH (@ 30 ... 80% rH)
Résolution humidité 1%RH
Rayon d'action env. 80 mètres (champ libre)
Fréquence de réception 433 MHz
Puissance de radiofréquencemaximale transmise < 10mW
Fréquence de transmission env. toutes les 50 secondes
Alimentation	Station de base : 2 piles de 1,5 V AA (non incluses)Émetteur : 2 piles de 1,5 V AA (non incluses)Nous recommandons des piles alcalines

TRINITY – Thermo-hygromètre radio-piloté

F

Dimensions du boîtier et poids Station de base : 157 x 42 x 117 mm, 214 g

(appareil seulement) Émetteur : 40 x 21 x 130 mm, 47 g

La reproduction, même partialle, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable.

Les dernières données techniques et les informations concernant votre produit peuvent être consultées en entrant le numéro de l'article sur notre site Internet.

Déclaration de conformité UE

Le soussigné, TFA Dostmann, déclaro que l'équipement radioélectrique du type 30.3058 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse Internet suivante : www.tla-dostmann.de/service/downloads/ce

www.lla-dostmann.de

E-Mail: [e-mail]

6.1 Inserire le batterie
