MANUAL DE USUARIO Trinity 30.3058.01 TFA

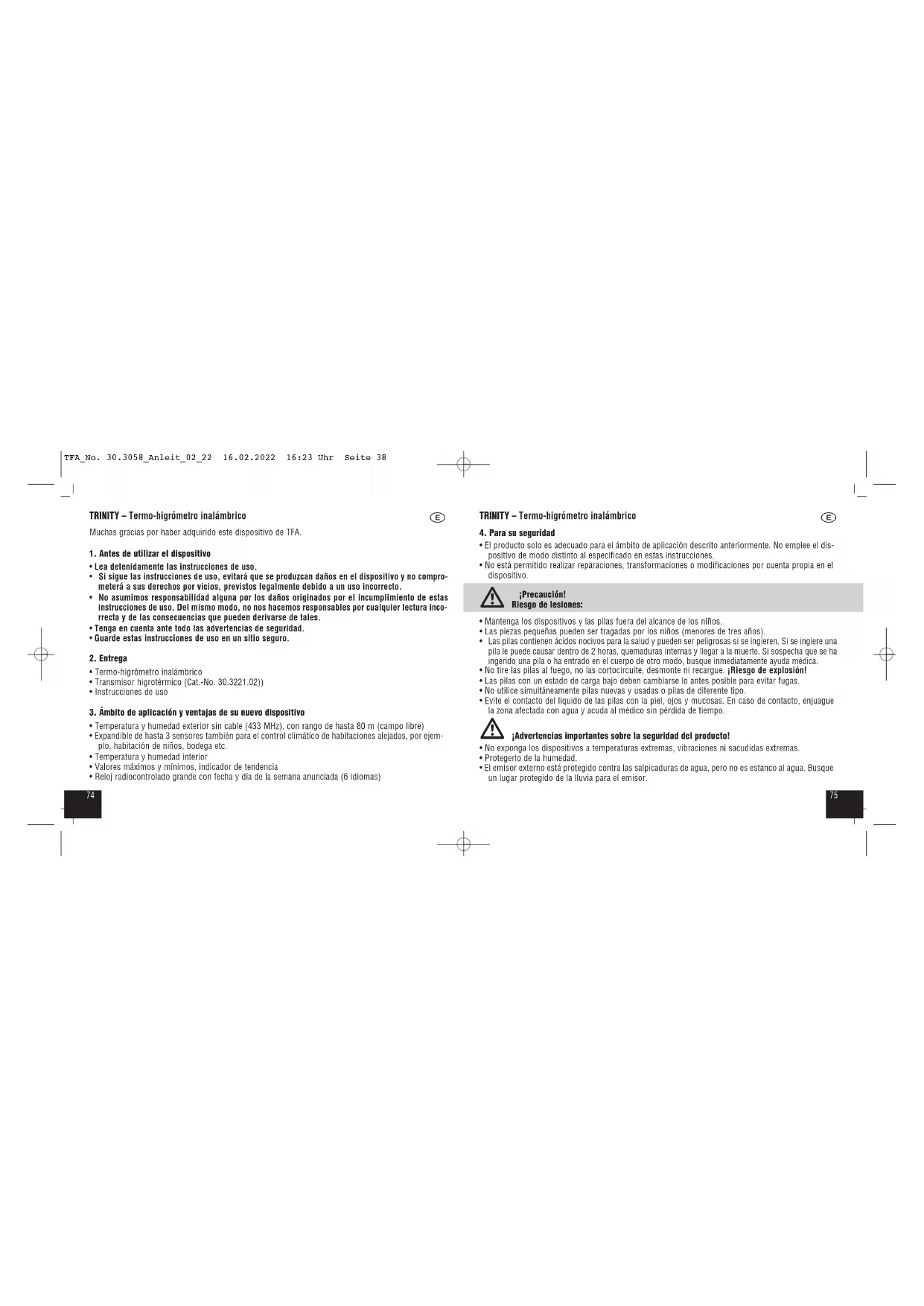

4. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dis- positivo de modo distinto al especificado en estas instrucciones.

• No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo. ¡Precaución! Riesgo de lesiones:

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.

• Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años).

Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.

• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue. ¡Riesgo de explosión!

• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas.

• No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo.

• Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, enjuague la zona afectada con agua y acuda al médico sin pérdida de tiempo. ¡Advertencias importantes sobre la seguridad del producto!

• No exponga los dispositivos a temperaturas extremas, vibraciones ni sacudidas extremas.

• Protegerlo de la humedad.

• El emisor externo está protegido contra las salpicaduras de agua, pero no es estanco al agua. Busque un lugar protegido de la lluvia para el emisor. Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.

• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no compro- meterá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.

• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso. Del mismo modo, no nos hacemos responsables por cualquier lectura inco- rrecta y de las consecuencias que pueden derivarse de tales.

• Tenga en cuenta ante todo las advertencias de seguridad.

• Guarde estas instrucciones de uso en un sitio seguro.

• Termo-higrómetro inalámbrico

• Transmisor higrotérmico (Cat.-No. 30.3221.02))

• Instrucciones de uso

3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Temperatura y humedad exterior sin cable (433 MHz), con rango de hasta 80 m (campo libre)

• Expandible de hasta 3 sensores también para el control climático de habitaciones alejadas, por ejem- plo, habitación de niños, bodega etc.

• Temperatura y humedad interior

• Valores máximos y mínimos, indicador de tendencia

• Reloj radiocontrolado grande con fecha y día de la semana anunciada (6 idiomas) TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 387776 TRINITY – Termo-higrómetro inalámbrico

6.1 Introducir las pilas

• Coloque los dispositivos sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evite las fuen- tes de interferencias próximas (aparatos electrónicos y sistemas de radio).

1. Abra el compartimiento de las pilas del sensor.

2. Deslice el interruptor deslizante para canal 1.

3. Introduzca dos pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad

4. Cierre de nuevo el compartimiento de las pilas con cuidado.

• Abra el compartimiento de las pilas de la estación base e introduzca dos pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad correcta.

• Todos los segmentos se muestran brevemente.

• Cierre de nuevo el compartimiento de las pilas.

6.2 Recepción de los valores externos

• Después de insertar las pilas la estación base inicia automáticamente la recepción de los valores medidos. El símbolo de radio parpadea en la pantalla.

• Si no se reciben los valores medidos aparece en la pantalla “- -.-”. Compruebe las pilas y inicie un nuevo intento. Elimine las posibles fuentes de interferencia.

• Una vez que la estación base ha recibido la hora controlada por radio, puede comenzar la inicializa- ción manualmente. Con la tecla CHANNEL puede seleccionar el correspondiente emisor. Mantenga pulsada la tecla CHANNEL durante 4 segundos. La unidad principal intenta de recibir los valores medidos.

• Con la tecla TX puede transmitir manualmente los valores medidos.

Estación base (receptor) Indicación de pantalla (Fig. 1) A 1: Hora con segundos A 2: Símbolo de DCF A 3: Símbolo de la hora de verano A 4: Temperatura interior A 5: Humedad del aire interior A 6: Día de la semana A 7: Fecha A 8: Número del canal + Símbolo de radio A 9: Temperatura exterior A 10: Humedad del aire exterior A 11: Símbolo para el cambio de canal A 12: Símbolo de pila para el transmisor A 13: Valores máximos y mínimos A 14: Símbolo de pila para la estación base A 15: Indicador de tendencia Teclas (Fig. 1) B 1: Tecla SET B 2: Tecla CHANNEL B 3: Tecla MAXMIN/+ B 4: Tecla RCC/- Cuerpo (Fig. 2) C 1: Compartimiento de las pilas Sensor (Fig. 3) D 1: Interruptor deslizante 1, 2, 3 para los canales D 2: Tecla TX D 3: Lámpara de control LED D 4: Compartimiento de las pilas D 5: Anilla de suspensión TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 397978 TRINITY – Termo-higrómetro inalámbrico

Por favor, tenga en cuenta lo siguiente:

• Es recomendable mantener una distancia de como mínimo 1,5 – 2 metros de posibles aparatos per- turbadores tales como pantallas de ordenadores y televisores.

• En construcciones de hormigón armado (sótanos, superestructuras), la señal recibida es evidente- mente más débil. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana para obtener una mejor recepción.

• Por las noches las perturbaciones atmosféricas suelen ser reducidas y se dispone de recepción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es suficiente para garan- tizar la precisión y mantener desviaciones inferiores a 1 segundo.

• Importante: Durante la recepción del emisor y de la hora radiocontrolado no es posible el funciona- miento de las teclas.

• Mantenga pulsada la tecla MAXMIN/+ o RCC/- en el modo de ajuste, accederá a la pasada rápida.

• El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 20 segundos.

7.1 Ajustes manuales

• Mantenga pulsada la tecla SET en el modo normal.

• En la pantalla aparece RCC y on (nivel preseleccionado) parpadea.

• En el modo de ajuste, se puede desactivar (OFF) o activar (on) con la tecla MAXMIN/+ o RCC/- la recepción DCF.

• Al recibir la recepción desactivada debe ajustar la hora manualmente.

6.3 Recepción de la hora radiocontrolada

• Después que la estación base ha completado la búsqueda del emisor, comienza el dispositivo a bus- car la señal DCF (reloj de radio) y el símbolo de recepción DCF parpadea.

• Una vez que se ha recibido el código de horario después 2-10 minutos se muestra la hora controla- da por radio, la fecha, posiblemente el símbolo de la hora de verano y el símbolo de recepción DCF aparece constantemente en la pantalla.

• La recepción de la señal DCF se lleva a cabo todos los días entre las 01:00 hasta 05:00 de la maña- na en su lugar. Si la recepción del reloj a las 5.00 no tiene éxito, se llevará a cabo hasta la 1.00 de la mañana.

• Hay tres tipos de símbolos recibidos: parpadea – la recepción está activa se mantiene – la recepción con éxito ningún símbolo – ninguna recepción de DCF / ajustar la hora manualmente

• Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distan- cia de transmisión, etc.), puede ajustar la hora manualmente. El símbolo de la recepción DCF des- aparece y el reloj funciona como un reloj normal de cuarzo (véase Ajustes manuales).

6.3.1 Indicaciones para la recepción de la hora controlada por radio

La transmisión de la hora se realiza por medio de un reloj atómico de cesio radiocontrolado a través de, por el instituto técnico físico de Braunschweig. La desviación es menor a 1 segundo en un millón de años. La hora viene codificada y es transmitida desde Mainflingen en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Incluso el cam- bio de la hora de verano e invierno se produce automáticamente. Durante el tiempo de verano aparece el símbolo en la pantalla. La recepción depende básicamente de la situación geográfica. Generalmente éste debería funcionar de forma óptima en un radio de 1.500 km en torno a Frankfurt. TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 408180 TRINITY – Termo-higrómetro inalámbrico

7.1.4 Ajuste de la indicación de la temperatura

• En el modo de ajuste puede seleccionar con la tecla MAXMIN/+ o RCC/- entre la indicación de la tem- peratura en °C (grados Celsius) o °F (grados Fahrenheit).

7.2 Flecha de tendencia

• La flecha de tendencia le indica si la temperatura y la humedad actual suben o bajan. Si se mantie- nen igual, no hay ninguna indicación.

7.3 Función máxima/mínima

• Pulse la tecla MAXMIN/+ en el modo normal.

• En la pantalla aparece .

• En la pantalla aparecen los valores medidos máximos tras la última reposición.

• Pulse otra vez la tecla MAXMIN/+

• En la pantalla aparece .

• En la pantalla aparecen los valores medidos mínimos tras la última reposición.

• Mantenga pulsada la tecla MAXMIN/+ cuando se indican los valores máximos y mínimos para resta- blecer los valores correspondientes a los valores actuales.

• Pulse la tecla MAXMIN/+ otra vez para volver al modo normal.

7.4 Sensor exterior adicional

• Si desea conectar varios emisores, seleccione con el interruptor deslizante CH 1-2-3 en el compar- timiento de las pilas del sensor exterior otro canal para cada sensor exterior (CH1, CH2 o CH3). Introduzca dos pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad correcta. Active entonces la estación base o inicia la búsqueda de emisores manualmente:

• Pulse otra vez la tecla SET y puede sucesivamente dirigir la indicación de la zona horaria (0 nivel pre- seleccionada), del sistema 12 horas o 24 horas (24hr - nivel preseleccionada), las horas, los minu- tos, el año, el mes, el día y el idioma para el día de la semana (GERMAN - nivel preseleccionada) y la visualización de la temperatura (°C - nivel preseleccionada) y puede ajustar con la tecla MAXMIN/+ o RCC/-.

• Confirme con la tecla SET.

• Si la recepción de la señal de radio para la hora DCF es exitosa y la recepción ésta activada, el tiem- po ajustado manualmente se sobreescribe.

7.1.1 Ajuste de la zona horaria

• En el modo de ajuste puede ajustar la corrección de la zona horaria (-12/+12).

• La corrección de la zona horaria es necesaria cuando se pueda recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).

7.1.2 Ajuste de la indicación de sistema de 12 y 24 horas

• En el modo de ajuste puede seleccionar con la tecla MAXMIN/+ o RCC/- en el sistema 12 horas sis- tema o 24 horas.

• En el sistema de 12 horas, aparece en la pantalla AM o PM (después de mediodía) y la indicación de la fecha a la americana (primero el mes, después el día).

7.1.3 Configuración del idioma para la semana

• En el modo de ajuste puede ajustar el idioma para el día de la semana: alemán (GERMAN), inglés (ENGLISH), francés (FRENCH), italiano (ITALIAN), español (SPANISH) y holandés (DUTCH) con la tecla MAXMIN/+ o RCC/-. TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 418382 TRINITY – Termo-higrómetro inalámbrico

9. Cuidado y mantenimiento

• Limpie los dispositivos con un paño suave, ligeramente humedecido. ¡No utilice productos abrasi- vos o disolventes!

• Extraiga las pilas si no va a usar los dispositivos por un largo período de tiempo.

• Mantenga los dispositivos en un lugar seco.

9.1 Cambio de las pilas

• Cuando el símbolo de la pila aparece en la línea de visualización de un canal, cambie las pilas en el emisor correspondiente.

• Cuando el símbolo de la pila aparece en la línea de visualización de los valores internos, cambie las pilas en la estación base.

• Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor y la estación base; por esta razón, iniciarse una búsqueda manual de emisor o vuelva a la puesta en marcha de acuerdo a las instrucciones.

Problema Solución Ninguna indicación ➜ Asegúrese que las pilas estén colocadas con la polaridad correcta de estación base ➜ Cambiar las pilas Ninguna recepción de DCF ➜ Activar de nuevo la recepción DCF ➜ Intentar la recepción de noche ➜ Elegir otro lugar para la estación base

• Con la tecla CHANNEL puede seleccionar el correspondiente emisor.

• Mantenga pulsada la tecla CHANNEL a la unidad principal durante 2 segundos. Se borra el sensor exterior externo (canal) registrado.

• Pulsa la tecla TX en el compartimiento de las pilas del emisor. La transmisión de los datos se reali- za inmediatamente.

• Los valores externos y el número de canal se muestran en la pantalla de la estación base. Si ha conectado más de un emisor externo, puede seleccionar con la tecla CHANNEL en la estación base entre los canales 1 - 3.

• También puede ajustar un cambio de canal automático. Después del último sensor exterior registra- do (1-3), cuando se pulsa de nuevo la tecla CHANNEL se muestra el cambio de canal automático. Pulse la tecla otra vez para apagar la función.

Después de la puesta en marcha exitosa del emisor externo, cierre de nuevo la tapa del compartimiento.

8. Instalación de la estación base y fijación del emisor

• Instale la estación base en su ubicación deseada. Evite la proximidad a otros aparatos eléctricos (televisor, ordenador, teléfonos móviles) y objetos metálicos macizos.

• Con la anilla de suspensión en el lado posterior puede fijar el emisor en la pared. Busque un lugar sombreado y protegido de la lluvia para poner el emisor externo. (Luz solar directa y humedad per- manente perjudica innecesariamente los componentes electrónicos).

• Compruebe si se produce la transmisión de los valores medidos de los emisores en el lugar de insta- lación deseado para la unidad principal (alcance en campo libre hasta 80 metros), con paredes maci- zas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor.

• Busque posiblemente un lugar nuevo para los emisores y / o la estación base. TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 428584 TRINITY – Termo-higrómetro inalámbrico

Eliminación de los dispositivos eléctricos Retire las pilas y baterías recargables que no están instaladas de forma permanente y deséchelas por separado del producto. Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de apara- tos eléctricos y electrónicos (WEEE). No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente. La devolución es gra- tuita. Tenga en cuenta las normas vigentes actuales. Eliminación de las pilas Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Contienen contaminantes que pueden perjudicar el medio ambiente y la salud si se eliminan de forma inadecuada. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacio- nal o local. La devolución es gratuita. Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo.

Gama de medición Temperatura interna 0 °C… +50°C (+32 °F …+122 °F) ➜ Ajustar la hora manualmente ➜ Elimine las fuentes de interferencia ➜ Vuelva a la puesta en marcha la estación base de acuerdo a las instrucciones Ninguna recepción ➜ Ningún emisor instalado de emisor ➜ Comprobar las pilas del emisor (¡No utilizar baterías!) Indicación “---” ➜ Vuelva a la puesta en marcha el emisor y la estación base de acuerdo a las instrucciones ➜ Búsqueda manual del emisor de acuerdo a las instrucciones ➜ Elegir otro lugar para el emisor y/o la estación base ➜ Reducir la distancia entre el emisor y la estación base ➜ Elimine las fuentes de interferencia. Indicación incorrecta ➜ Cambiar las pilas Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al establecimiento donde adquirió el producto.

Este producto y su embalaje han sido fabricados con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege el medio ambiente. Eliminar el embalaje de una forma respetuosa con el medio ambiente a través de los sistemas de recogida establecidos. TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 438786 TRINITY – Termo-higrómetro inalámbrico

Alimentación de tensión Estación base: Pilas 2 x 1,5 V AA (no incluidas) Sensor: Pilas 2 x 1,5 V AA (no incluidas) Recomendamos pilas alcalinas Dimensión y peso Estación base: 157 x 42 x 117 mm, 214 g (solo dispositivo) Sensor: 40 x 21 x 130 mm, 47 g Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nues- tra página web. Declaración UE de conformidad Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 30.3058 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail : [e-mail] TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, 97877 Wertheim, Alemania 02/22 Humedad del aire interna 1% hasta 99% Temperatura emisor -40 °C… +60 °C (-40 °F …+140 °F) Precisión temperatura ±1°C @ 0...50°C Resolución de la temperatura 0,1°C Humedad del aire emisor 1% hasta 99% Precisión humedad ±5% rH (@ 30 … 80% rH) Resolución de la humedad del aire 1%RH Alcance máximo de 80 m (campo libre) Frecuencia de transmisión 433 MHz Potencia máxima de radiofrecuencia transmitida < 10mW Tiempo de transmisión Ca. todos 50 segundos TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 44
