BEDIENUNGSANLEITUNG Trinity 30.3058.01 TFA

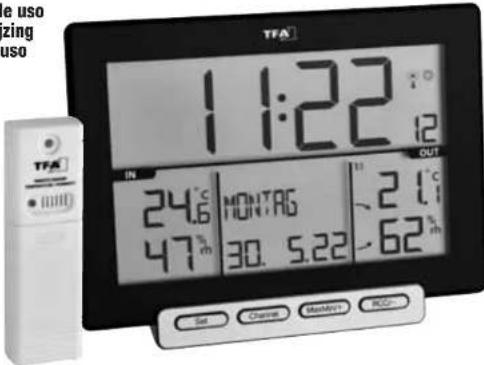

A 3A 6 A 7 TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 2TRINITY – Funk-Thermo-Hygrometer

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, überneh- men wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Anleitung gut auf!

• Thermo-Hygro-Sender (Kat.-Nr. 30.3221.02)

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Außentemperatur und Luftfeuchtigkeit über kabellosen Außensender (433 MHz), Reichweite bis 80 m (Freifeld)

• Erweiterbar auf bis zu 3 Sender, auch zur Klimakontrolle von entfernten Räumen, z.B. Kinderzimmer, Weinkeller

• Innentemperatur und Luftfeuchtigkeit

• Höchst- und Tiefstwerte, Tendenzanzeigen

• Große Funkuhr mit Datumsanzeige und ausgeschriebenem Wochentag (6 Sprachen) D 3 D 5 D 4D 1 D 2 TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 376 TRINITY – Funk-Thermo-Hygrometer

• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen nieder- schlagsgeschützten Platz für den Sender aus.

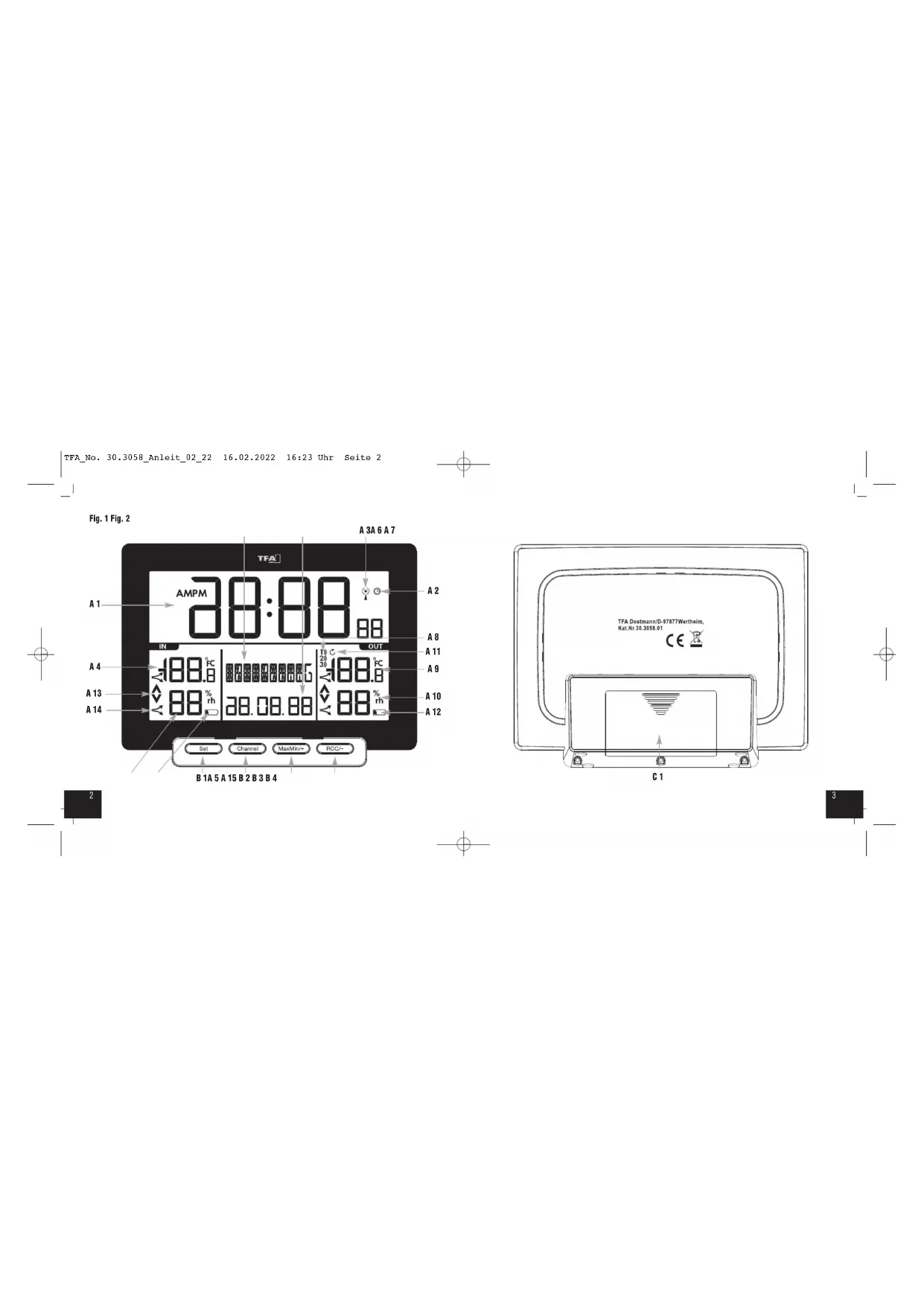

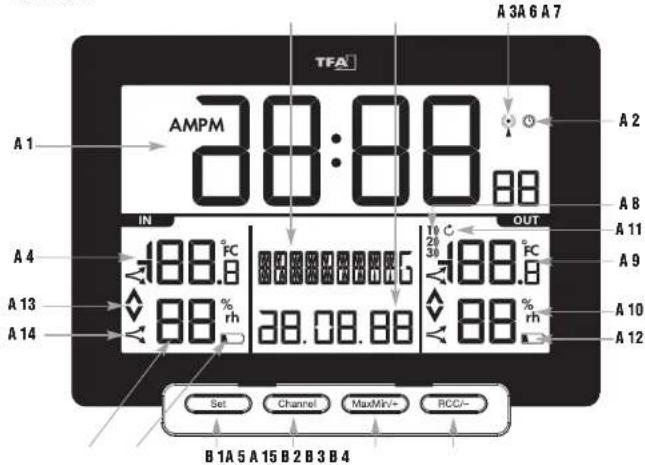

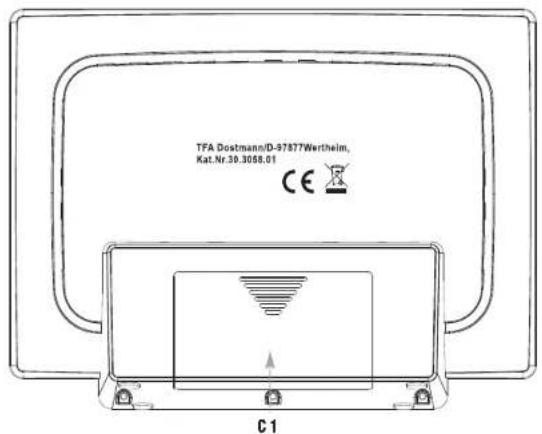

Basisstation Display-Anzeige (Fig. 1) A 1: Uhrzeit mit Sekunden A 2: Sommerzeit-Symbol A 3: DCF-Symbol A 4: Innentemperatur A 5: Innenluftfeuchtigkeit A 6: Wochentag A 7: Datum A 8: Kanalnummer + Funk-Symbol A 9: Außentemperatur A 10: Außenluftfeuchtigkeit A 11: Kanalwechsel-Symbol A 12: Batteriesymbol für den Sender A 13: Höchst- und Tiefstwerte A 14: Trendpfeile A 15: Batteriesymbol für die Basisstation Tasten (Fig. 1) B 1: SET Taste B 2: CHANNEL Taste B 3: MAXMIN/+ Taste B 4: RCC/- Taste Gehäuse (Fig. 2) C 1: Batteriefach Sender (Fig. 3) D 1: Schiebeschalter zur Kanalwahl D 2: TX Taste

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Verletzungsgefahr!

• Halten Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern.

• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Ver- ätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder ander- weitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsge- fahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausge- tauscht werden.

• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

• Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. umgehend die betroffenen Stellen mit Wasser und suchen Sie einen Arzt auf. Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie die Geräte keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Vor Feuchtigkeit schützen. TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 498 TRINITY – Funk-Thermo-Hygrometer

6.3 Empfang der Funkzeit

• Nachdem die Basisstation die Suche nach dem Sender abgeschlossen hat, beginnt das Gerät mit der Suche nach dem DCF-Signal (Funkuhrsignal) und das DCF-Empfangszeichen blinkt.

• Wenn der Zeitcode nach 2-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum, gegebenenfalls das Sommerzeitsymbol und das DCF-Empfangszeichen ständig im Display angezeigt.

• Der DCF-Signalempfang findet stündlich zwischen 1:00 Uhr bis 5:00 morgens statt. Ist der Empfang bis 5:00 Uhr nicht erfolgreich, so findet der nächste Empfangsversuch wieder um 1:00 Uhr morgens statt.

• Es gibt drei verschiedene Empfangssymbole: blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich kein Symbol – kein Empfang / Uhrzeit manuell einstellen

• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdi- stanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen).

6.3.1 Hinweis zum Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. D 3: LED-Kontrolllampe D 4: Batteriefach D 5: Aufhängeöse

6.1 Einlegen der Batterien

• Legen Sie die Basisstation und den Sender in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

1. Öffnen Sie das Batteriefach des Senders.

2. Stellen Sie den Schiebeschalter auf Kanal 1.

3. Legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.

4. Schließen Sie das Batteriefach wieder sorgfältig.

• Öffnen Sie das Batteriefach der Basisstation und legen Sie zwei neue Batterien 1,5 V AA polrichtig ein.

• Alle Segmente werden kurz angezeigt.

• Schließen Sie das Batteriefach wieder.

6.2 Empfang des Senders

• Nach dem Einlegen der Batterien startet die Basisstation automatisch mit dem Empfang der Mess- werte. Das Funksymbol blinkt auf dem unteren Display.

• Werden die Messwerte nicht empfangen, erscheint „- -” auf dem Display. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Sobald die Basisstation die Funkzeit erhalten hat, können Sie die Initialisierung auch manuell starten. Halten Sie die CHANNEL Taste für vier Sekunden gedrückt. Die Basisstation versucht die Messwerte zu empfangen.

• Mit der TX Taste können Sie die Messwerte manuell übertragen. TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 51110 TRINITY – Funk-Thermo-Hygrometer

• RCC erscheint im Display und on (Voreinstellung) blinkt.

• Sie können mit der MAXMIN/+ oder RCC/- Taste den Empfang für das DCF Funksignal für die Uhrzeit deaktivieren (OFF) oder aktivieren (on).

• Bei deaktiviertem Empfang müssen Sie die Uhrzeit manuell einstellen.

• Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander die Zeitzone (0 - Vorein- stellung), die 12- oder 24 Stunden-Anzeige (24hr - Voreinstellung), die Stunden, die Minuten, das Jahr, den Monat, den Tag, Sprachen für den Wochentag (Voreinstellung: GERMAN) und die Tempe- raturanzeige (°C - Voreinstellung) ansteuern und mit der MAXMIN/+ oder RCC/- Taste einstellen.

• Bestätigen Sie mit der SET Taste.

• Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang wird die manuell ein- gestellte Zeit überschrieben.

7.1.1 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonenkorrektur (-12/+12) vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeit- zone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später).

7.1.2 Einstellung der 12- und 24 Stunden-Anzeige

• Mit der MAXMIN/+ oder RCC/- Taste können Sie im Einstellungsmodus das 12- oder 24-Stunden- Zeitsystem auswählen.

• Im 12-h-System erscheint AM oder PM (nach 12 Uhr) auf dem Display und die amerikanische Datumsanzeige (erst der Monat, dann der Tag). Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint das Sommerzeit-Symbol im Display. Der Empfang hängt hauptsächlich von der geographi- schen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen. Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fäl- len möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abwei- chungen unter 1 Sekunde zu halten.

• Wichtig: Während der Sendersuche und des Empfangs der Funkzeit ist keine Tastenbedienung mög- lich.

• Halten Sie die MAXMIN/+ oder RCC/- Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

7.1 Manuelle Einstellungen

• Halten Sie die SET Taste im Normalmodus gedrückt. TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 61312 TRINITY – Funk-Thermo-Hygrometer

7.4 Zusätzliche Außensender

• Wenn Sie mehrere Außensender anschließen wollen, wählen Sie mit dem CH 1/2/3 Schiebeschalter im Batteriefach des Außensenders für jeden Außensender einen anderen Kanal (CH1, CH2 oder CH3) aus. Legen Sie dann die zwei Batterien 1,5 V AA polrichtig ein. Nehmen Sie die Basisstation anschlie- ßend in Betrieb oder starten Sie die manuelle Sendersuche:

• Wählen Sie mit der CHANNEL Taste den gewünschten Sender aus.

• Halten Sie die CHANNEL Taste auf der Basisstation für zwei Sekunden gedrückt. Der registrierte Sen- der (Kanal) wird gelöscht.

• Drücken Sie nun die TX Taste im Batteriefach des entsprechenden Senders. Die Übertragung der Daten erfolgt sofort.

• Die Außenwerte und die Kanalnummer werden auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Außensender angeschlossen haben, können Sie mit der CHANNEL Taste auf der Basisstation zwischen den Kanälen 1 bis 3 wechseln.

• Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sen- der (1 bis 3) erscheint bei erneuter Bedienung der CHANNEL Taste das Kreissymbol für automa- tischen Kanalwechsel. Drücken Sie die CHANNEL Taste noch einmal, um die Funktion auszuschalten.

• Nach erfolgreicher Inbetriebnahme des Außensenders schließen Sie das Batteriefach wieder sorg- fältig.

8. Aufstellen und Befestigen der Basisstation und des Senders

• Stellen Sie die Basisstation am gewünschten Standort auf. Vermeiden Sie die Nähe zu anderen elek- trischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

• Der Außensender kann mit der Aufhängeöse an der Wand befestigt werden. Suchen Sie sich im Frei- en einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrah- lung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).

7.1.3 Sprachauswahl für den Wochentag

• Mit der MAXMIN/+ oder RCC/- Taste können Sie im Einstellungsmodus die Sprachauswahl für den Wochentag vornehmen: Deutsch (GERMAN), Englisch (ENGLISH), Französisch (FRENCH), Spanisch (SPANISH), Italienisch (ITALIAN) und Holländisch (DUTCH).

7.1.4 Einstellung der Temperaturanzeige

• Mit der MAXMIN/+ oder RCC/- Taste können Sie im Einstellungsmodus zwischen °F (Fahrenheit) oder °C (Celsius) als Temperaturanzeige auszuwählen.

• Die Trendpfeile zeigen Ihnen, ob die Werte für Temperatur und Luftfeuchtigkeit aktuell steigen oder fallen. Bei gleichbleibenden Werten erfolgt keine Anzeige.

7.3 Maximum/Minimum-Funktion

• Drücken Sie die MAXMIN/+ Taste im Normalmodus.

• erscheint auf dem Display.

• Es erscheinen die höchsten Messwerte seit der letzten Rückstellung.

• Drücken Sie noch einmal die MAXMIN/+ Taste.

• erscheint im Display.

• Die niedrigsten Messwerte seit der letzten Rückstellung werden angezeigt.

• Drücken und halten Sie die MAXMIN/+ Taste für vier Sekunden, wenn die maximalen oder minimalen Werte angezeigt werden, um die entsprechenden Werte zu löschen.

• Drücken Sie die MAXMIN/+ Taste noch einmal, um in den Normalmodus zurückzukehren. TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 71514 TRINITY – Funk-Thermo-Hygrometer

Kein DCF Funkempfang ➜ DCF Empfang im Einstellungsmodus aktivieren ➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für die Basisstation wählen ➜ Uhrzeit manuell einstellen ➜ Beseitigen der Störquellen ➜ Neuinbetriebnahme von der Basisstation gemäß Anleitung Kein Senderempfang ➜ Kein Sender installiert Anzeige „- -“ ➜ Batterien des Senders prüfen (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Sender und Basisstation gemäß Bedienungs- anleitung ➜ Manuelle Sendersuche gemäß Bedienungsleitung starten ➜ Anderen Aufstellort für Sender und/oder Basisstation wählen ➜ Abstand zwischen Sender und Basisstation verringern ➜ Beseitigen der Störquellen Unkorrekte Anzeige ➜ Batterien wechseln Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händ- ler, bei dem Sie das Produkt gekauft haben.

Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt.

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basis- station stattfindet (Reichweite Freifeld bis zu 80 Meter), bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Basisstation.

9. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden.

• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

• Sobald das Batteriesymbol in der Displayzeile eines Kanals erscheint, wechseln Sie bitte die Batte- rien im jeweiligen Sender.

• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Batte- rien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basisstation wiederhergestellt werden – also manuelle Sendersuche starten oder Batterien in beide Geräte neu einlegen.

10. Fehlerbeseitigung

Problem Fehlerbeseitigung Keine Anzeige ➜ Batterien polrichtig einlegen auf der Basisstation ➜ Batterien wechseln TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 81716 TRINITY – Funk-Thermo-Hygrometer

Temperatur Sender -40 °C…+60 °C (-40 °F …+140 °F) Genauigkeit Temperatur ±1°C @ 0..50°C Auflösung Temperatur 0,1°C Luftfeuchtigkeit Sender 1% bis 99% rH Genauigkeit Luftfeuchtigkeit ±5% rH (@ 30 … 80% rH) Auflösung Luftfeuchtigkeit 1 % rH Maximale Sendeleistung < 10mW Reichweite ca. 80 m (Freifeld) Übertragungsfrequenz 433 MHz Übertragungszeit ca. alle 50 Sekunden Spannungsversorgung Basisstation: 2 x 1,5 V AA (Batterien nicht inklusive) Sender: 2 x 1,5 V AA (Batterien nicht inklusive) Wir empfehlen Alkaline Batterien Größe und Gewicht Basisstation: 157 x 43 x 117 mm, 214 g (nur das Gerät) Sender: 40 x 21 x 130 mm, 47 g Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme. Entsorgung des Elektrogeräts Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt. Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elek- tronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben. Die Rückgabe ist unentgelt- lich. Beachten Sie die aktuell geltenden Vorschriften! Entsorgung der Batterien Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe, die bei unsachgemäßer Entsorgung der Umwelt und der Gesundheit Schaden zufügen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltge- rechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Rückgabe ist unentgeltlich. Die Bezeichnungen für enthaltene Schadstoffe sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.

12. Technische Daten

Messbereich Temperatur innen 0 °C… 50°C (+32 °F …+122 °F) Luftfeuchtigkeit innen 1% bis 99% rH TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 91918 TRINITY – Funk-Thermo-Hygrometer

• Large radio-controlled clock with alarm, date and weekday written in full letters (6 languages) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die techni- schen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3058 der Richtlinie 2014/53/EU entspricht. Der vollständi- ge Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland 02/22 TFA_No. 30.3058_Anleit_02_22 16.02.2022 16:23 Uhr Seite 102120 TRINITY – Wireless thermo-hygrometer

• Thermo-hygro zender (Cat.-Nr. 30.3221.02)

12. Technische gegevens
