MODE D'EMPLOI KODEH60X ELECTROLUX

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation. Bienvenue chez Electrolux Consultez notre site pour : Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.electrolux.com/support Enregistrer votre produit pour un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d’origine pour votre appareil : www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine. Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Ces informations figurent sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.

68 FRANÇAIS1. INFORMATION SUR LA SÉCURITÉ Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l’appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l’appareil.

• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l’appareil lorsqu’il est en cours d’utilisation et de refroidissement.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est exclusivement destiné à un usage culinaire. FRANÇAIS 69• Cet appareil est conçu pour un usage domestique unique, dans un environnement intérieur.

• Cet appareil peut être utilisé dans les bureaux, les chambres d’hôtel, les chambres d’hôtes, les maisons d’hôtes de ferme et d’autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l’utilisation domestique.

• Cet appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.

• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

• Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien.

• Si le câble d’alimentation secteur est endommagé, son remplacement doit être confié exclusivement au fabricant, à son service après-vente ou à toute autre personne qualifiée afin d’éviter tout danger électrique.

• AVERTISSEMENT : Assurez-vous que l'appareil est éteint avant de remplacer l'ampoule pour éviter tout risque d'électrocution.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants ou la surface de la cavité du four.

• Utilisez toujours des gants de cuisine pour retirer ou mettre des accessoires ou des plats allant au four.

• Pour retirer les supports de grille, tirez d'abord l'avant du support de grille, puis l'arrière à distance des parois latérales. Installez les supports de grille dans l'ordre inverse.

• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.

• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer la surface, ce qui peut briser le verre.

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Ne tirez jamais l'appareil par la poignée.

• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.

• Avant de monter l’appareil, vérifiez si la porte du four s’ouvre sans retenue.

• L’appareil est équipé d’un système de refroidissement électrique. Il doit être utilisé avec l’alimentation électrique. Hauteur minimale du meu‐ ble (Hauteur minimale du meuble sous le plan de tra‐ vail) 580 (600) mm Largeur du meuble 560 mm Profondeur du meuble 550 (550) mm Hauteur de l’avant de l’ap‐ pareil 589 mm Hauteur de l’arrière de l’ap‐ pareil 571 mm Largeur de l’avant de l’ap‐ pareil 595 mm Largeur de l’arrière de l’ap‐ pareil 559 mm Profondeur de l'appareil 569 mm Profondeur d’encastrement de l’appareil 548 mm Profondeur avec porte ou‐ verte 1022 mm Dimensions minimales de l’ouverture de ventilation. Ouverture placée sur la partie inférieure de la face arrière 560x20 mm Longueur du câble d’ali‐ mentation secteur. Le câ‐ ble est placé dans le coin droit de la face arrière 1500 mm Vis de montage 4x25 mm

2.2 Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié.

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprise et de rallonges.

• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d’alimentation de l’appareil doit être effectué par notre service après-vente agréé.

• Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.

• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. FRANÇAIS 71Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

• Cet appareil est fourni avec une fiche électrique et un câble d’alimentation. Types de câbles compatibles pour l'installation ou le remplacement pour l’Europe : H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Pour la section du câble, consultez la puissance totale sur la plaque signalétique. Vous pouvez également consulter le tableau : Puissance totale (W) Section du câble (mm²) maximum 1 380 3 x 0.75 maximum 2 300 3 x 1 maximum 3 680 3 x 1.5 Le fil de terre (câble vert/jaune) doit être 2 cm plus long que les câbles de phase et neutre (câbles bleu et marron).

AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'explosion.

• Ne modifiez pas les spécifications de cet appareil.

• Assurez-vous que les orifices d'aération ne sont pas obstrués.

• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.

• Éteignez l'appareil après chaque utilisation.

• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager.

• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.

• N'exercez pas de pression sur la porte ouverte.

• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.

• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air.

• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.

• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil. AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Pour éviter tout endommagement ou décoloration de l’émail : – ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité de l'appareil. – ne versez pas d'eau directement dans l'appareil chaud. – ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson. – Installez ou retirez les accessoires avec précautions.

• La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

• Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes.

• Cuisinez toujours avec la porte de l’appareil fermée.

• Si l’appareil est installé derrière la paroi d’un meuble (par ex. une porte), veuillez à 72 FRANÇAISce que la porte ne soit jamais fermée lorsque l’appareil fonctionne. La chaleur et l’humidité peuvent s’accumuler derrière la porte fermée du meuble et provoquer d’importants dégâts sur l’appareil, votre logement ou le sol. Ne fermez pas la paroi du meuble tant que l’appareil n’a pas refroidi complètement.

2.4 Entretien et Nettoyage

AVERTISSEMENT! Risque de blessure, d'incendie ou de dommages matériels sur l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.

• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente agréé.

• Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde !

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur son emballage.

2.5 Éclairage interne

AVERTISSEMENT! Risque d'électrocution !

• Concernant la/les lampe(s) à l’intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l’humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement.

• Ce produit contient une source lumineuse de classe d’efficacité énergétique G.

• Utilisez uniquement des ampoules ayant les mêmes spécifications.

• Pour réparer l'appareil, contactez le service après-vente agréé.

• Utilisez uniquement des pièces de rechange d'origine.

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l’appareil au rebut.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage du hublot pour empêcher les jeunes et les animaux de s'enfermer dans l'appareil.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

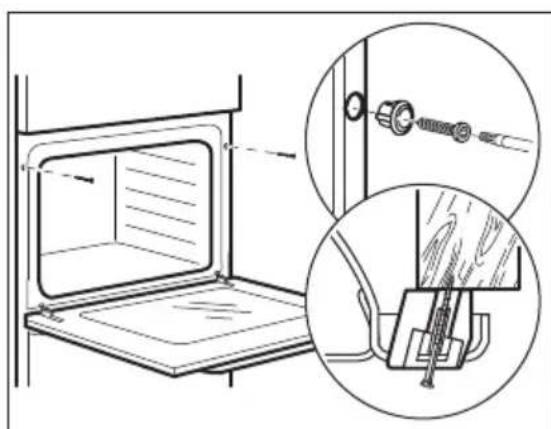

3.2 Fixation du four au meuble

Manette de sélection des modes de cuisson

Voyant / symbole de mise sous tension

Indicateur / symbole de température

Bac de la cavité - Bac de nettoyage Aqua Clean

• Grille métallique Pour les plats de cuisson, les moules à gâteaux, les rôtis.

• Plateau de cuisson Pour les gâteaux et biscuits.

• Plat à rôtir Pour cuire et rôtir ou comme plat pour récupérer la graisse.

5. BANDEAU DE COMMANDE

5.1 Manettes rétractables

Pour utiliser l'appareil, appuyez sur la manette. La manette sort alors de son logement.

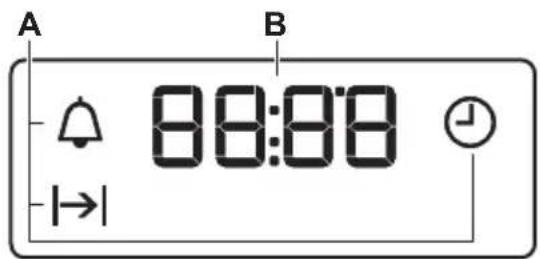

5.2 Touches sensitives

Pour régler l'heure.Pour régler une fonction de l'horloge.Pour régler l'heure.Pour activer et désactiver la fonction Chaleur tournante PLUS. FRANÇAIS 755.3 Affichage A B A. Fonctions de l’horloge B. Minuteur

6. AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

6.1 Avant la première utilisation

Une odeur et de la fumée peuvent s'échapper du four durant le préchauffage. Assurez-vous que la pièce est ventilée. Étape 1 Étape 2Étape 3Réglez l’horloge. Nettoyez le four Préchauffez le four à vide1. , - appuyez pour réglerl’heure. Après environ 5 s, lesymbole cesse de clignoter etl'heure s'affiche.1. Retirez du four les accessoireset les supports de grille amovi‐bles.2. Nettoyez le four et les acces‐soires avec un chiffon doux, del’eau tiède et un détergentdoux.1. Réglez la température maxima‐le pour la fonction : .Durée : 1 h.2. Réglez la température maxima‐le pour la fonction : .Durée : 15 min.3. Réglez la température maxima‐le pour la fonction : .Durée : 15 min.Éteignez le four et attendez qu’il soit froid. Placez les accessoires et les supports de grille amovibles dans le four.

7. UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. 76 FRANÇAIS7.1 Comment régler : Mode de cuisson Étape 1 Tournez la manette des modes de cuis‐ son pour sélectionner un mode de cuis‐ son. Étape 2 Tournez la manette pour sélectionner la température. Étape 3 Une fois la cuisson terminée, tournez les manettes sur la position Arrêt pour éteindre le four.

7.2 Réglage de la fonction : Chaleur tournante PLUS

AVERTISSEMENT! Risque de brûlures et de dommages matériels à l'appareil. Étape 1 Assurez-vous que le four est froid. Étape 2 Remplissez le bac de la cavité d’eau du robinet. La capacité maximale du bac de la cavité est de 250 ml. Ne remplissez pas le bac de la cavité en cours de cuisson, ou lorsque le four est chaud. Étape 3 Réglez la fonction : . Appuyez sur : . Le voyant s'allume. Elle ne fonctionne qu'avec la fonction : Chaleur tournante PLUS. Étape 4 Tournez la manette de température pour régler la température. Étape 5 Préchauffez le four à vide pendant 10 minutes pour créer de l’humidité. Étape 6 Enfournez les aliments. Reportez-vous au chapitre « Conseils ». Au cours de la cuisson, n'ouvrez pas la porte du four. Étape 7 Tournez la manette des modes de cuisson sur la position Arrêt pour éteindre le four. - appuyez pour éteindre le four. Le voyant s'éteint. Étape 8 Une fois la fonction terminée, ouvrez délicatement la porte. L'humidité qui s'échappe peut provo‐ quer des brûlures. Étape 9 Assurez-vous que le four est froid. Videz l'eau restante du bac de la cavité.

7.3 Modes de cuisson

Mode de cuis‐ son Application Position Arrêt Le four est à l’arrêt. Mode de cuis‐ son Application Eclairage four Pour allumer l’éclairage. FRANÇAIS 77Mode de cuis‐ son Application Chaleur tournan‐ te / Chaleur tour‐ nante PLUS / Net‐ toyage Aqua Clean Pour faire cuire sur 3 niveaux en même temps et pour sécher des aliments. Diminuez les températures de 20 à 40 °C par rapport à la Chauffage Haut/ Bas. Pour ajouter de l’humidité en cours de cuisson. Pour obtenir la bonne couleur et une croûte croustillante pendant la cuisson. Pour rendre plus juteux pendant le réchauffement. Reportez-vous au chapitre « En‐ tretien et nettoyage » pour obte‐ nir plus d'informations sur : Aqua Clean. Chaleur tournante humide Cette fonction est conçue pour économiser de l'énergie en cours de cuisson. Lorsque vous utilisez cette fonction, la tempé‐ rature à l’intérieur de la cavité peut différer de la température sélectionnée. La puissance peut être réduite. Pour plus d’infor‐ mations, consultez la partie sur les remarques du chapitre « Uti‐ lisation quotidienne ». Chaleur tournante humide. Cuisson de sole Pour cuire des gâteaux à fond croustillant et pour stériliser des aliments. Décongélation Pour décongeler des aliments (fruits et légumes). Le temps de décongélation dépend de la quantité et de la grosseur des plats surgelés. Gril rapide Pour faire griller des aliments peu épais en grandes quantités et pour griller du pain. Mode de cuis‐ son Application Turbo gril Pour rôtir de gros morceaux de viande ou de volaille avec os sur un seul niveau. Pour gratiner et faire dorer. Fonction Pizza Pour cuire des pizzas. Pour faire dorer de façon intensive et obte‐ nir un dessous croustillant. Chauffage Haut/ Bas Pour cuire et rôtir des aliments sur un seul niveau.

7.4 Remarques sur : Chaleur

tournante humide Cette fonction était utilisée pour se conformer à la classe d'efficacité énergétique et aux exigences Ecodesign selon les normes EU 65/2014 et UE 66/2014. Tests conformément à la norme EN 60350-1. La porte du four doit être fermée pendant la cuisson pour que la fonction ne soit pas interrompue et que le four fonctionne avec la plus grande efficacité énergétique possible. Pour consulter les instructions de cuisson, reportez-vous au chapitre « Conseils », Chaleur tournante humide. Pour obtenir des recommandations générales sur l'économie d'énergie, reportez-vous au chapitre « Efficacité énergétique », « Économie d'énergie ».

8. FONCTIONS DE L'HORLOGE

8.1 Fonctions de l’horloge

Fonction de l'horloge Utilisation Heure Pour régler, changer ou vérifier l'heure. 78 FRANÇAISFonction de l'horloge Utilisation Durée Pour régler la durée de fonctionnement du four. Minuteur Pour régler la minuterie. Cette fonction est sans effet sur le fonctionnement du four. Vous pouvez régler cette fonction à tout moment, même quand le four est éteint.

8.2 Comment régler : Fonctions de l’horloge

Comment régler : Heure - clignote lorsque vous branchez le four à l'alimentation électrique, lorsqu'il y a eu une coupure de courant ou que le minuteur n'est pas réglé. , - appuyez pour régler l’heure. Après environ 5 s, le symbole cesse de clignoter et l'heure s'affiche. Comment modifier : Heure Étape 1 - appuyez à plusieurs reprises pour modifier l'heure actuelle. - commence à clignoter. Étape 2 , - appuyez pour régler l’heure. Après environ 5 s, le symbole cesse de clignoter et l'heure s'affiche. Comment régler : Durée Étape 1 Sélectionnez la fonction et la température du four. Étape 2 - appuyez à plusieurs reprises. - commence à clignoter. Étape 3 , - appuyez pour régler la durée. L'affichage indique : . - clignote lorsque la durée définie est écoulée. Le signal sonore retentit et le four s'éteint. Étape 4 Appuyez sur n’importe quelle touche pour arrêter le signal sonore. Étape 5 Tournez la manette sur la position Arrêt. Comment régler : Minuteur Étape 1 - appuyez à plusieurs reprises. - commence à clignoter. Étape 2 , - appuyez pour régler l’heure. La fonction démarre automatiquement au bout de 5 s. Lorsque la durée définie s’est écoulée, un signal sonore retentit. Étape 3 Appuyez sur n’importe quelle touche pour arrêter le signal sonore. Étape 4 Tournez la manette sur la position Arrêt. FRANÇAIS 79Comment annuler : Fonctions de l’horloge Étape 1 - appuyez plusieurs fois jusqu’à ce que le symbole de la fonction horloge se mette à clignoter. Étape 2 Maintenez la touche . La fonction horloge est désactivée au bout de quelques secondes.

9. UTILISATION DES ACCESSOIRES

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

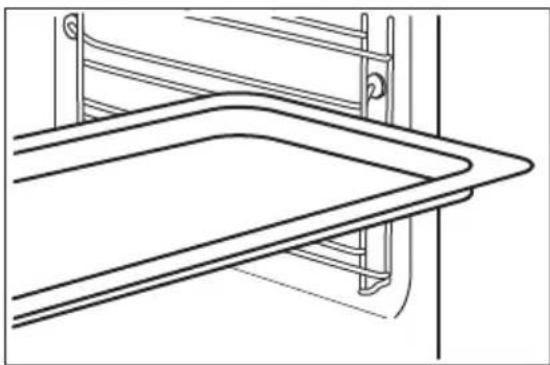

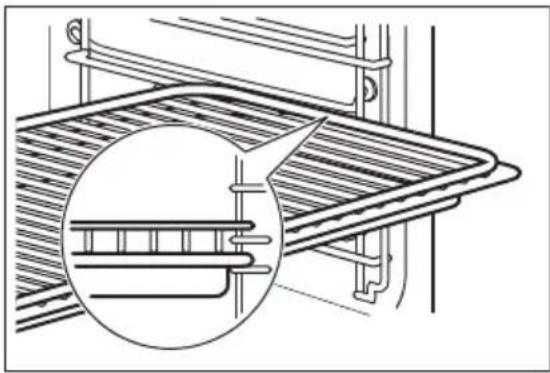

9.1 Insertion des accessoires

Une petite indentation sur le dessus apporte plus de sécurité. Les indentations sont également des dispositifs anti-bascule. Le rebord élevé de la grille empêche les ustensiles de cuisine de glisser sur la grille. Grille métallique: Poussez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas. Plateau de cuisson / Lèchefrite: Poussez la plaque entre les rails du support de grille. 80 FRANÇAISGrille métallique, Plateau de cuisson / Lèchef‐ rite: Poussez la plaque entre les rails du support de grille et glissez la grille métallique entre les rails se trouvant juste au-dessus.

10. FONCTIONS SUPPLÉMENTAIRES

10.1 Ventilateur de refroidissement

Lorsque le four fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces du four. Si vous éteignez le four, le ventilateur de refroidissement continue à fonctionner jusqu'à ce que le four refroidisse.

10.2 Thermostat de sécurité

Un mauvais fonctionnement du four ou des composants défectueux peuvent causer une surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

11. CONSEILS ET ASTUCES

Reportez-vous aux chapitres concernant la sécurité.

11.1 Recommandations de cuisson

Le four dispose de cinq niveaux de grille. Comptez les niveaux de grille à partir du bas du four. Votre four peut cuire les aliments d’une manière complètement différente de celle de votre ancien four. Cuisson de gâteaux N’ouvrez pas la porte du four avant que les 3/4 du temps de cuisson défini ne soient écoulés. Si vous utilisez deux plateaux de cuisson en même temps, gardez un niveau vide entre eux. Cuisson de la viande et du poisson Utilisez un plat à rôtir pour les aliments très gras afin d’éviter que le four ne se tache de façon permanente. Laissez la viande pendant environ 15 minutes avant de la découper afin d’éviter que le jus ne s’écoule. Pour éviter qu’il y ait trop de fumée dans le four pendant le rôtissage, ajoutez un peu d’eau dans le plat à rôtir. Pour éviter la condensation de la fumée, ajoutez de l’eau à chaque fois qu’elle sèche. Heures de cuisson Les durées de cuisson dépendent du type, de la consistance et du volume des aliments. Au départ, surveillez les performances lorsque vous cuisinez. Trouvez les meilleurs réglages (niveau de cuisson, temps de FRANÇAIS 81cuisson, etc.) pour vos récipients, recettes et quantités lorsque vous utilisez cet appareil.

11.2 Chaleur tournante humide - accessoires recommandés

Utilisez les moules et récipients foncés et non réfléchissants. Ils offrent une meilleure absorption de la chaleur que les plats réfléchissants de couleur claire. Plaque à pizza Plat de cuisson Ramequins Moule pour fond de tarte Sombre, non réfléchissant Diamètre de 28 cm Sombre, non réfléchissant Diamètre : 26 cm Céramique 8 cm de diamètre, 5 cm de hauteur Sombre, non réfléchissant Diamètre de 28 cm

11.3 Chaleur tournante humide

Pour de meilleurs résultats, suivez les suggestions indiquées dans le tableau ci- dessous. (°C) (min) Petits pains sucrés, (12 pièces) Plateau de cuisson ou plat à rôtir 175 3 40 - 50 Petits pains, (9 piè‐ ces) Plateau de cuisson ou plat à rôtir 180 2 35 - 45 Pizza, surgelée, 0,35

grille métallique 180 2 45 - 55 Gâteau roulé Plateau de cuisson ou plat à rôtir 170 2 30 - 40 Brownie Plateau de cuisson ou plat à rôtir 170 2 45 - 50 Soufflé, (6 pièces) ramequins en céramique sur une grille métallique 190 3 45 - 55 Fond de tarte en gé‐ noise moule à tarte sur une grille métallique 180 2 35 - 45 Génoise Victoria Plat de cuisson sur la grille métallique 170 2 35 - 50 Poisson poché, 0,3

Plateau de cuisson ou plat à rôtir 180 2 35 - 45 Poisson entier, 0,2 kg Plateau de cuisson ou plat à rôtir 180 3 25 - 35 82 FRANÇAIS(°C) (min) Filet de poisson, 0,3

plaque à pizza sur la grille mé‐ tallique 170 3 30 - 40 Viande pochée, 0,25

Plateau de cuisson ou plat à rôtir 180 3 35 - 45 Chachlyk, 0.5 kg Plateau de cuisson ou plat à rôtir 180 3 40 - 50 Cookies, (16 pièces) Plateau de cuisson ou plat à rôtir 150 2 30 - 45 Macarons, (20 piè‐ ces) Plateau de cuisson ou plat à rôtir 180 2 45 - 55 Muffins, (12 pièces) Plateau de cuisson ou plat à rôtir 170 2 30 - 40 Pâtisserie salée, (16 pièces) Plateau de cuisson ou plat à rôtir 170 2 35 - 45 Biscuits à pâte brisée, (20 pièces) Plateau de cuisson ou plat à rôtir 150 2 40 - 50 Tartelettes, (8 pièces) Plateau de cuisson ou plat à rôtir 170 2 30 - 40 Légumes, pochés,

Plateau de cuisson ou plat à rôtir 180 2 35 - 45 Omelette végétarien‐

plaque à pizza sur la grille mé‐ tallique 180 3 35 - 45 Légumes méditerra‐ néens, 0.7 kg Plateau de cuisson ou plat à rôtir 180 4 35 - 45

11.4 Informations pour les

organismes de contrôle Tests conformément à la norme IEC 60350-1. (°C) (min) Petits gâ‐ teaux, 20 par plateau Chauffage Haut/ Bas Plateau de cuisson 3 170 20 - 30 - Petits gâ‐ teaux, 20 par plateau Chaleur tour‐ nante Plateau de cuisson 3 150 - 160 20 - 35 - FRANÇAIS 83(°C) (min) Petits gâ‐ teaux, 20 par plateau Chaleur tour‐ nante Plateau de cuisson 2 et 4 150 - 160 20 - 35 - Tourte aux pommes, 2 moules Ø20 cm Chauffage Haut/ Bas Grille métalli‐ que 2 180 70 - 90 - Tourte aux pommes, 2 moules Ø20 cm Chaleur tour‐ nante Grille métalli‐ que 2 160 70 - 90 - Génoise, moule à gâ‐ teau de 26 cm Chauffage Haut/ Bas Grille métalli‐ que 2 170 40 - 50 Préchauffez le four pendant 10 minutes. Génoise, moule à gâ‐ teau de 26 cm Chaleur tour‐ nante Grille métalli‐ que 2 160 40 - 50 Préchauffez le four pendant 10 minutes. Génoise, moule à gâ‐ teau de 26 cm Chaleur tour‐ nante Grille métalli‐ que 2 et 4 160 40 - 60 Préchauffez le four pendant 10 minutes. Sablé Chaleur tour‐ nante Plateau de cuisson 3 140 - 150 20 - 40 - Sablé Chaleur tour‐ nante Plateau de cuisson 2 et 4 140 - 150 25 - 45 - Sablé Chauffage Haut/ Bas Plateau de cuisson 3 140 - 150 25 - 45 - Toasts, 4 à 6 morceaux Gril Grille métalli‐ que 4 max. 2 à 3 minu‐ tes sur la première fa‐ ce ; 2 à 3 mi‐ nutes sur la seconde fa‐ ce. Préchauffez le four pendant 3 minutes. Steak ha‐ ché, 6 piè‐ ces, 0,6 kg Gril Grille métalli‐ que et lè‐ chefrite 4 max. 20 - 30 Placez la grille métalli‐ que sur le quatrième niveau et la lèchefrite sur le troisième niveau du four. Retournez les aliments à la moitié du temps de cuisson. Préchauffez le four pendant 3 minutes.

84 FRANÇAIS12. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

12.1 Remarques concernant l'entretien

Agents nettoy‐ ants Nettoyez la façade du four avec un chiffon doux, de l’eau tiède et un détergent doux. Net‐ toyez et contrôlez le joint de la porte autour du cadre de la cavité. Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques. Nettoyez les taches avec un détergent doux. Utilisation quoti‐ dienne Nettoyez la cavité après chaque utilisation. L’accumulation de graisse ou d’autres résidus peut provoquer un incendie. De l'humidité peut se déposer dans l'enceinte du four ou sur les vitres de la porte. Pour dimi‐ nuer la condensation, laissez fonctionner le four pendant 10 minutes avant la cuisson. Ne conservez pas les aliments dans le four pendant plus de 20 minutes. Sécher la cavité avec un chiffon doux après chaque utilisation. Accessoires Après chaque utilisation, lavez tous les accessoires et séchez-les. Utilisez un chiffon doux avec de l’eau tiède et un détergent doux. Ne lavez pas les accessoires au lave-vaisselle. Ne nettoyez pas les accessoires antiadhésifs avec un produit nettoyant abrasif ou des objets tranchants.

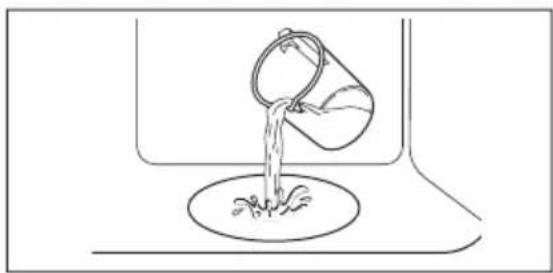

12.2 Comment nettoyer : Bac de la

cavité Nettoyez le bac de la cavité pour retirer les résidus de calcaire après une cuisson à la vapeur. Étape 1 Étape 2 Étape 3 Versez 250 ml de vinaigre blanc dans le bac de la cavité. Utilisez du vinaigre à 6 % maximum, sans addi‐ tifs. Laissez le vinaigre dissoudre les ré‐ sidus de calcaire à température am‐ biante pendant 30 minutes. Nettoyez la cavité avec de l’eau chaude et un chiffon doux. Pour la fonction : Chaleur tournante PLUS nettoyez le four tous les 5 à 10 cycles de cuisson.

12.3 Comment retirer : Supports de

grille Retirez les supports de grille pour nettoyer le four. FRANÇAIS 8512.4 Comment utiliser : Nettoyage Aqua Clean Ce processus de nettoyage utilise l'humidité pour retirer la graisse et les particules alimentaires restant dans le four. Étape 1 Versez de l'eau dans le bac de la cavi‐ té : 300 ml. Étape 2 Réglez la fonction : . Appuyez sur . Étape 3 Réglez la température sur 90 °C. Étape 4 Laissez le four fonctionner pendant 30 minutes. Étape 5 Éteignez le four. Étape 6 Attendez que le four ait refroidi. Séchez la cavité avec un chiffon doux.

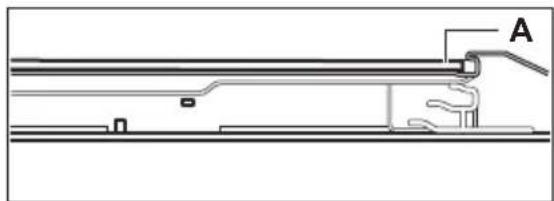

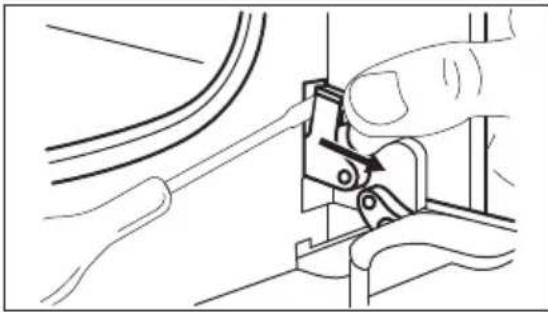

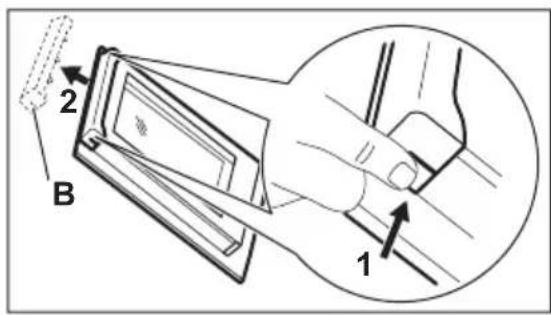

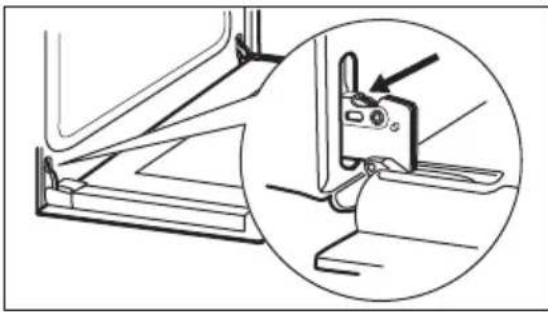

12.5 Comment démonter et installer : Porte

La porte du four est dotée de deux panneaux de verre. Vous pouvez retirer la porte du four ainsi que le panneau de verre intérieur afin de le nettoyer. Lisez toutes les instructions du chapitre « Retrait et installation de la porte » avant de retirer les panneaux de verre. ATTENTION! N’utilisez pas le four sans les panneaux en verre. Étape 1 Ouvrez la porte en grand et identifiez la charnière située à droite de la porte. Étape 2 Servez-vous d'un tournevis pour soulever et faire pivoter le levier de la charnière droite. Étape 3 Identifiez la charnière à gauche de la porte. Étape 4 Soulevez et faites complètement tourner le levier sur la charnière gauche. Étape 5 Fermez la porte du four à la première posi‐ tion d'ouverture (mi-parcours). Puis soulevez et tirez la porte vers l'avant et retirez-la de son logement. Étape 6 Déposez la porte sur une surface stable re‐ couverte d'un tissu doux. 86 FRANÇAISÉtape 7 Tenez la garniture de porte (B) sur le bordsupérieur de la porte des deux côtés etpoussez vers l'intérieur pour libérer le jointdu clip.Étape 8 Tirez la garniture de porte vers l'avant pourla déposer.Étape 9 Prenez le panneau de verre de la porte parson bord supérieur et tirez-le doucement.Assurez-vous que la vitre glisse entièrementhors de ses supports.

Étape 10 Nettoyez les panneaux de verre avec del'eau savonneuse. Séchez soigneusementles panneaux de verre. Ne nettoyez pas lespanneaux de verre au lave-vaisselle.Étape 11 Après le nettoyage, installez le panneau deverre et la porte du four.La zone imprimée doit faire face à l'intérieur de la por‐te. Après l'installation, vérifiez que la surface du pan‐neau de verre où se trouve la zone imprimée est lisseau toucher (le relief doit être de l'autre côté).Lorsque le cadre de la porte est installé correctement,il émet un clic.Veillez à installer correctement le panneau de verreintérieur dans son logement.

12.6 Comment remplacer :

Éclairage AVERTISSEMENT! Risque d'électrocution. L'éclairage peut être chaud. Tenez toujours l'ampoule halogène avec un chiffon afin d'éviter que des résidus de graisse ne brûlent sur l'ampoule. Avant de remplacer l'éclairage : Étape 1 Étape 2 Étape 3Éteignez le four. Attendez que lefour ait refroidi.Débranchez le four de l'alimentationsecteur.Placez un chiffon au fond de la cavi‐ té. FRANÇAIS 87Lampe arrière Étape 1 Tournez le diffuseur en verre pour le retirer. Étape 2 Nettoyez le diffuseur en verre. Étape 3 Remplacez l’ampoule par une ampoule adéquate résistant à une température de 300 °C. Étape 4 Installez le diffuseur en verre.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

13.1 Que faire si...

Dans tous les cas ne figurant pas dans ce tableau, veuillez contacter un service après- vente agréé. Problème Vérifiez si... Le four ne chauffe pas. Le fusible a disjoncté. Le joint de porte est en‐ dommagé. N'utilisez pas le four. Contactez un service après-vente agréé. Problème Vérifiez si... L’affichage indique « 12.00 ». Une coupure de courant s’est produite. Réglez l’heure actuelle. L’eau fuit du bac de la cavité. Le bac de la cavité est trop rempli. Performances de cuisson insatisfaisantes de la fonction : Chaleur tour‐ nante PLUS . Vous avez rempli le bac de la cavité avec de l’eau. L’éclairage ne fonctionne pas. L’ampoule est grillée.

13.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Les informations nécessaires au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur le cadre avant de la cavité du four. Ne retirez pas la plaque signalétique de la cavité du four. Nous vous recommandons d’écrire les informations ici : Modèle (Mod.) ......................................... Référence produit (PNC) ......................................... Numéro de série (S.N.) .........................................

14. RENDEMENT ÉNERGÉTIQUE

14.1 Informations produit et fiche d’informations produit*

Nom du fournisseur Electrolux 88 FRANÇAISIdentification du modèle KODEH60X 949499353 Indice d’efficacité énergétique 95.3 Classe d’efficacité énergétique A Consommation d’énergie avec charge standard, en mode conven‐ tionnel

Consommation d’énergie avec charge standard, en mode chaleur tournante

Nombre de cavités 1 Source de chaleur Électricité Volume 72 l Type de four Four encastrable Masse 29.1 kg

• Pour l’Union européenne conformément aux Règlements UE 65/2014 et 66/2014. Pour la République de Biélorussie conformément à STB 2478-2017, Annexe G ; STB 2477-2017, Annexes A et

Pour l’Ukraine conformément à 568/32020. La classe d’efficacité énergétique n’est pas applicable pour la Russie. EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Cuisinières, fours, fours à vapeur et grils : Méthodes de mesure des performances.

14.2 Économie d'énergie

Ce four est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien. Lorsque le four est en fonctionnement, assurez-vous que la porte est bien fermée. Évitez d'ouvrir la porte trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu’il est bien en place. Utilisez des plats en métal pour accroître les économies d'énergie. Dans la mesure du possible, ne préchauffez pas le four avant la cuisson. Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible. Cuisson avec ventilation Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie. Chaleur résiduelle Si la cuisson doit durer plus de 30 minutes, réduisez la température du four au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur du four poursuivra la cuisson. Utilisez la chaleur résiduelle pour réchauffer d'autres plats. Maintien des aliments au chaud Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud. Chaleur tournante humide Fonction conçue pour économiser de l'énergie en cours de cuisson. FRANÇAIS 8915. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
