Caractéristiques	Détails
Type de produit	Station Météo
Mesures météorologiques	Température intérieure et extérieure, humidité, pression atmosphérique, prévisions météo
Affichage	Écran LCD avec rétroéclairage
Alimentation	Fonctionne sur piles ou adaptateur secteur
Connectivité	Transmission sans fil des données
Portée de transmission	Jusqu'à 100 mètres en champ libre
Installation	Facile à installer, avec support mural ou sur table
Maintenance	Remplacement des piles, nettoyage régulier de l'appareil
Sécurité	Utiliser dans un environnement sec, éviter l'exposition à des températures extrêmes
Garantie	Vérifier les conditions de garantie auprès du vendeur

FOIRE AUX QUESTIONS - WS 9750 TECHNOLINE

Comment régler l'heure et la date sur la station météo Techno Line WS 9750 ?

Pour régler l'heure et la date, appuyez sur le bouton 'SET' pendant quelques secondes jusqu'à ce que les chiffres clignotent. Utilisez les boutons '+' et '-' pour ajuster les valeurs, puis appuyez à nouveau sur 'SET' pour passer au réglage suivant.

Pourquoi ma station météo ne reçoit-elle pas de signal des capteurs externes ?

Vérifiez que les capteurs externes sont correctement alimentés et à portée de la station. Assurez-vous également que les piles des capteurs sont en bon état et remplacées si nécessaire.

Comment changer les unités de mesure de la température sur la WS 9750 ?

Pour changer les unités de mesure, appuyez sur le bouton 'MODE' jusqu'à ce que l'affichage indique '°C' ou '°F'. Appuyez ensuite sur le bouton '+' pour changer l'unité souhaitée.

Que faire si l'écran de ma station météo reste noir ?

Vérifiez d'abord les piles de la station. Remplacez-les si nécessaire. Si l'écran reste noir après le remplacement des piles, essayez de réinitialiser l'appareil en retirant les piles pendant quelques minutes.

Comment calibrer les capteurs de la station météo ?

Pour calibrer les capteurs, consultez le manuel d'utilisation. Généralement, vous pouvez accéder aux paramètres de calibration via le menu en appuyant sur 'SET' et en suivant les instructions à l'écran.

Ma station météo ne se connecte pas au réseau Wi-Fi, que faire ?

Assurez-vous que vous entrez le bon mot de passe Wi-Fi et que le réseau est actif. Vérifiez également la portée du signal Wi-Fi. Vous pouvez essayer de redémarrer la station météo et votre routeur.

Comment interpréter les prévisions météo affichées sur la station ?

Les prévisions sont basées sur les données recueillies par les capteurs. Un symbole de soleil indique du beau temps, un nuage indique des conditions nuageuses, et des gouttes de pluie signalent de la pluie. Consultez le manuel pour plus de détails sur chaque symbole.

Que signifie le code d'erreur 'LoBat' affiché sur l'écran ?

Le code 'LoBat' indique que les piles de la station météo ou des capteurs externes sont faibles. Remplacez-les par des piles neuves pour garantir un fonctionnement optimal.

Comment réinitialiser la station météo aux paramètres d'usine ?

Pour réinitialiser la station météo, retirez les piles, puis maintenez le bouton 'RESET' enfoncé pendant 10 secondes avant de remettre les piles.

MODE D'EMPLOI WS 9750 TECHNOLINE

Félicitations d'avoir choisi cette Station de Température compact 868 MHz affichant simultanément l'heure et la température intérieure et extérieure et les relevés quotidiens minimum et maximum de température extérieure. Les conditions de température sont facilement visibles à tout moment à l'aide des 5 icônes affichées par la "Miss Météo". Avec seulement deux touches faciles à utiliser, ce produit est idéal pour le bureau et la maison.

iT+ 868MHz INSTANT TRANSMISSION®

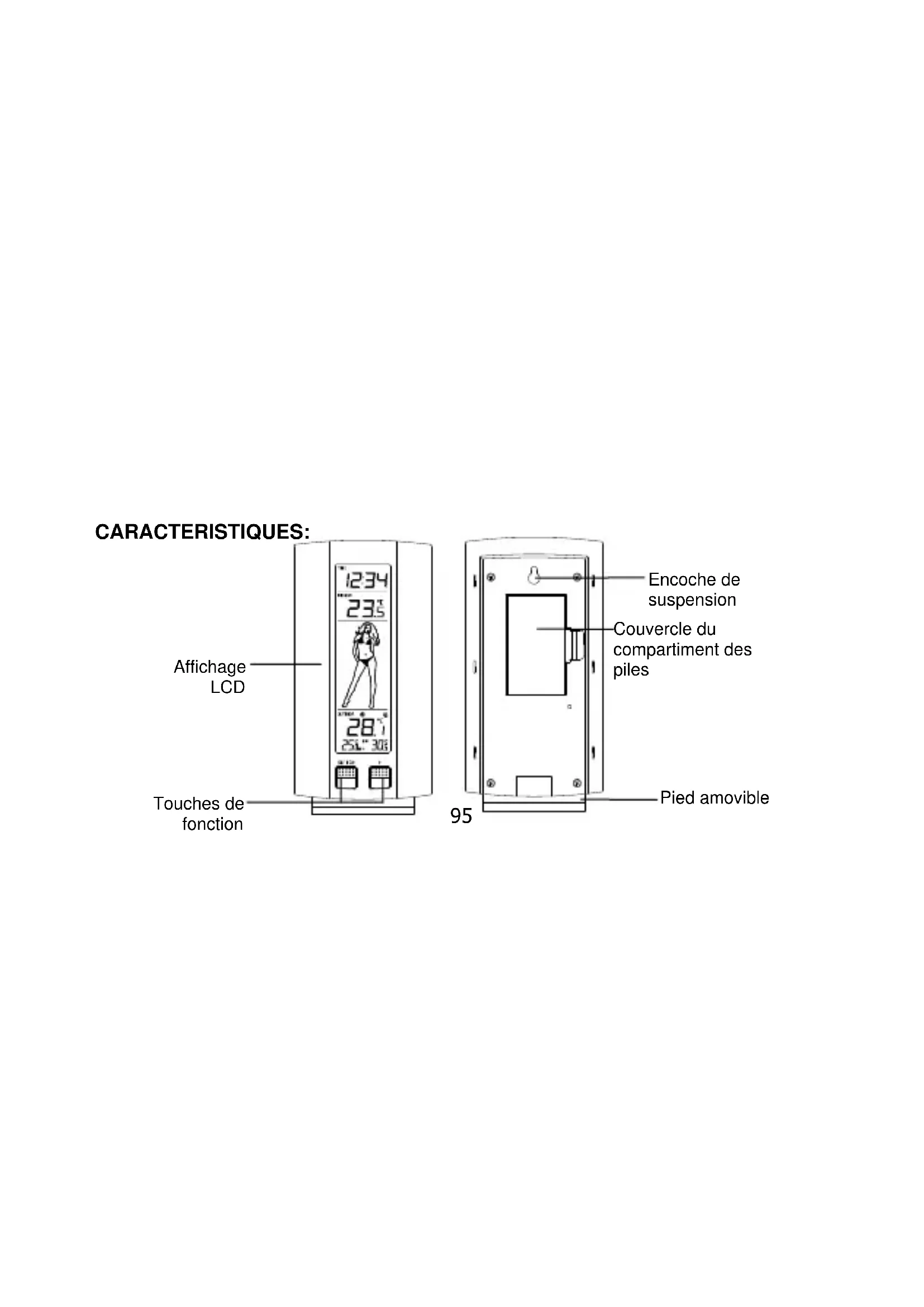

CARACTERISTIQUES:

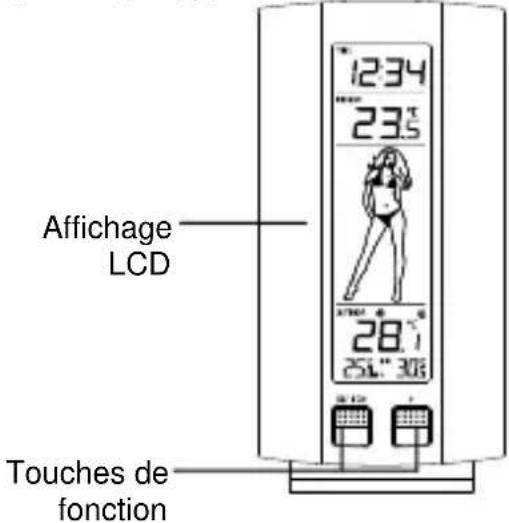

1234 235 Affichage LCD 28.7 251° 306 Touches de fonction

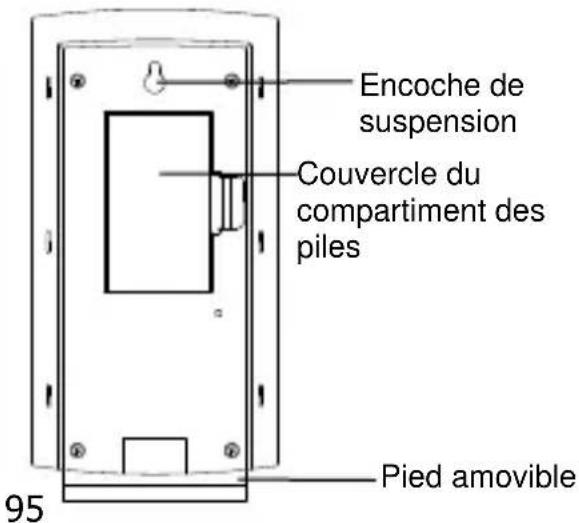

Encoche de suspension Couvercle du compartment des piles Pied amovible 95

• Horloge à quartz, affichage au format 12 H ou 24 H (heures et minutes, réglage manuel)
  • Affichage des températures en degrés Celsius (°C) ou Fahrenheit (°F)
• Peut recevoir jusqu'à 3 émetteurs extérieurs
  • Affichage de l'une des 5 icônes de température proposées par Miss Météo
  • Affichage des températures minimum et maximum extérieures en mode Normal
  • Transmission sans fil par ondes 868 MHz
• Transmission des données extérieures toutes les 4 secondes
• Indicateur de piles faibles
  • S'accroche au mur ou se pose sur une table.

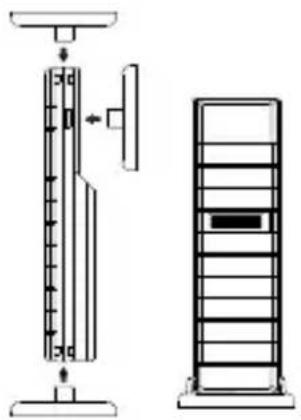

Emetteur de température extérieure

• Transmission à distance de la température extérieure vers la Station de température par ondes 868 MHz
  • Boîtier résistant à l'eau
  • Support pour fixation murale
  • Installer l'émetteur dans un endroit abrité. Eviter l'exposition à la pluie et les rayons du soleil.

MONTAGE:

Avec un seul émetteur

1. Commencer par installer les piles dans l'émetteur de température émetteur de température (voir "Installation et remplacement des piles dans l'émetteur de température").

2. Dans les 30 secondes minutes qui suivent la mise sous tension de l'émetteur, installer les piles dans le Station de température (voir "Installation et remplacement des piles dans le Station de température"). Une fois que les piles sont en place, tous les segments du LCD s'allument brièvement, à la suite de quoi l'heure - 0:00 et le "Miss météo" s'affichent. S'ils ne s'affichent pas sur le LCD dans les 60 secondes, retirer les piles et attendre au moins 10 secondes avant de les remettre en place.

3. Quand les piles sont en place, le Station de température commence à recevoir les données de l'émetteur. La température extérieures et l'icône de réception du signal devraient s'afficher sur le Station de température. Si ceci ne se produit pas dans les 3 minutes qui suivent, retirer les piles des deux appareils et recommencer à partir de l'étape 1.

4. Pour assurer une transmission 868 MHz suffisante, la distance entre le poste de température et l'émetteur ne devrait pas excèder 100m (voir les notes sur la "Mise en place" et la "Réception 868 MHz").

Avec plusieurs émetteurs

1. Retirer toutes les piles du Station de température et des émetteurs et attendre 60 secondes si le réglage a déjà été effectué avec un émetteur.

2. Installer les piles dans le premier émetteur.

3. Dans les 30 secondes qui suivent la mise sous tension du premier émetteur, installer les piles dans le Station de température. Une fois que les piles sont en place, tous les segments du LCD s'allument brièvement, à la suite de quoi l'heure - 0:00 et le Miss météo s'affichent. S'ils ne s'affichent pas sur le LCD dans les 60 secondes, retirer les piles et attendre au moins 60 secondes avant de les remettre en place.

4. La température extérieures captées par le premier émetteur (Canal 1) devraient s'afficher sur le Station de température avec l'icône de réception du signal. Si elles ne s'affichent pas dans les 2 minutes qui suivent, retirer les piles des deux appareils et recommencer à partir de l'étape 1.

5. Installer les piles du deuxième émetteur dès que la température extérieures du

premier émetteur s'affichent sur le Station de température.

Note: Il est nécessaire de mettre en place les piles du deuxième émetteur dans les 10 secondes qui suivent la réception du premier émetteur.

1. Les données extérieures du second émetteur et l'icône « Canal 2 » devraient s'afficher sur le Station de température. Si elles ne s'affichent pas dans les 2 minutes qui suivent, retirer les piles de tous les appareils et recommencer à partir de l'étape 1.

2. Installer les piles du troisième émetteur dès que l'icône « Canal 2 » et les données extérieures s'affichent sur le Station de température. Dans les 2 minutes qui suivent, les données extérieures du Canal 3 du troisième émetteur s'afficheront et l'icône de canal retournera à « 1 », une fois que le troisième

émetteur sera capté. En cas contraire, recommencer le montage à partir de l'étape 1.

Note:

Installer les piles du troisième émetteur dans les 10 secondes qui suivent la réception du deuxième émetteur.

1. Pour assurer une transmission 868 MHz suffisante, la distance entre le poste de température et l'émetteur ne devrait pas excèder 100m (voir les notes sur la "Mise en place" et la "Réception 868 MHz").

IMPORTANT:

Des problèmes de transmission apparaissent si les capteurs supplémentaires ne sont

pas montés conformément aux indications ci-dessus. En cas de problèmes de transmission, retirer les piles de tous les appareils et recommencer à partir de l'étape 1.

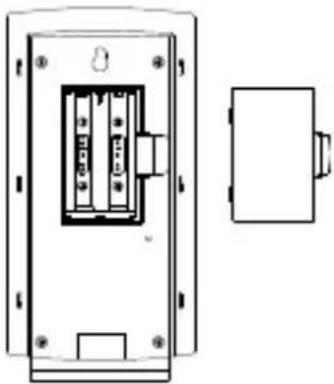

INSTALLATION DES PILES INSTALLER ET REMPLACER LES PILES DANS LA STATION DE TEMPERATURE

La Station de température fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplacer, suivre les étapes ci-dessous :

1. Retirer le couvercle du compartiment des piles situé au dos de la Station de température.

2. Installer les piles en respectant les polarités (voir le marquage).

3. Replacer le couvercle.

INSTALLER ET REMPLACER LES PILES DANS L'EMETTEUR DE TEMPERATURE

L'émetteur de température fonctionne avec 2 piles AA, IEC LR6, 1.5V. Pour les installer ou les remplacer, suivre les étapes ci-dessous;

1. Ouvrir le compartiment des piles en le faisant glisser vers le bas.
2. Installer les piles en respectant les polarités (voir le marquage).
3. Replacer le couvercle.

Note :

Lors du remplacement des piles dans l'un des appareils (base ou émetteur), il est nécessaire de réinitialiser tous les appareils conformément à la procédure d'installation indiquée ci-dessus. En effet, un code de sécurité est attribué de façon aléatoire par l'émetteur au moment de sa mise en fonction et ce code doit être reçu et stocké en mémoire par la Station de température, et ce dans les 3 minutes qui suivent l'installation des piles.

Il est recommandé de remplacer régulièrement les piles de tous les appareils pour en assurer un maximum de précision (Durée de vie des piles : voir les « Spécifications » ci-dessous).

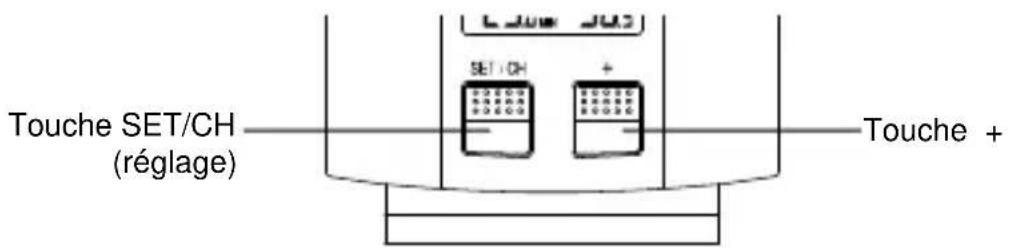

TOUCHES DE FONCTION :

Station de température

La Station de température possède quatre touches de fonctions :

Touche SET/CH (réglage) SET/CH + Touche + L Jue Jus

• Appuyez sur la touche pendant environ 3 secondes pour passer en mode Réglage Manuel.
• Appuyez momentanément sur la touche pour basculer entre les canaux.

Touche +

- Modifier les valeurs en mode Réglage.

ICÔNE de piles faibles pour la Station 12:34 2004 23.5 Affichage de l'heure Température intérieure Icône Miss Météo Identification de l'émetteur (N° de canal) Température extérieure 28.1 25% 30% 109 Icône de piles faibles dans l'émetteur Icône de réception du signal de l'émetteur extérieur* Température extérieure quotidienne min et max

* Lorsque le signal de l'émetteur extérieur est capté par la Station de température, cette icône s'affiche (dans le cas contraire, l'icône ne s'affiche pas). Ceci permet à l'utilisateur de savoir si la dernière réception des données extérieures a réussi (icône allumée) ou non (icône absente).

Pour plus de clarté, l'écran LCD est divisé en 4 sections.

Section 1 - HEURE

- Affichage de l'heure (réglage manuel).

Section 2 - TEMPÉRATURE INTÉRIEURE

- Affichage de la température intérieure.

Section 3 ICÔNE "MLLE MÉTÉO"

- Affichage de la température actuelle sous forme d'une icône (parmi les 5 icônes sont proposées par Miss Météo); les icônes changent en fonction de la température extérieure.

Section 4 - TEMPÉRATURE EXTÉRIEURE ACTUELLE ET RELEVÉS QUOTIDIENS MIN ET MAX DE TEMPÉRATURE EXTÉRIEURE

- Affichage de la température extérieure actuelle.

- Affichage des relevés quotidiens minimum et maximum de température extérieure pour le canal sélectionné.

REGLAGES MANUELS :

Appuyer sur la touche SET/CH pendant 3 secondes environ pour accéder aux différents réglages :

REGLAGE DE L'UNITE DE TEMPERATURE EN °C ou °F

8C —— clignotant

L'unité d'affichage de la température est réglée par défaut en °C (degrés Celsius). Pour changer cette unité en °F (degrés Fahrenheit), procédez comme indiqué ci-dessous :

1. “°C/ °F” clignote à l’écran. Utiliser la touche ‘+’ pour alterner entre “°C” et “°F”.
2. Appuyer ensuite sur la touche SET/CH pour confirmer le réglage et passer au "Réglage de l'affichage de l'heure 12/24 H".

REGLAGE DE L'AFFICHAGE DE L'HEURE 12/24 H

24h — clignotant

1. "12h" ou "24h" clignote sur le LCD. (réglage par défaut: 24 h)
2. Appuyer sur ‘+’ pour sélectionner le mode d'affichage “12h” ou “24h”.
3. Appuyer encore une fois sur SET/CH pour confirmer et entrer le "Réglage manuel de l'heure" ou sortir du mode de réglage en appuyant sur CH.

REGLAGE MANUEL DE L'HEURE

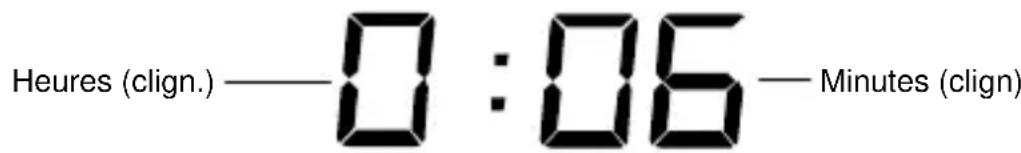

Heures (clign.) — 0 : 06 — Minutes (clign)

Pour règler l'heure :

1. Les chiffres des heures et des minutes se mettent à clignoter.
2. Utiliser la touche ‘+’ pour régler les heures. Une fois les heures réglées, appuyer sur la touche SET pour passer au réglage des minutes.
3. Les minutes se mettront à clignoter. Appuyer sur la touche ‘+’ pour régler les minutes.
4. Confirmer le réglage en appuyant sur la touche SET/CH et quitter la fonction de réglage.

ICÔNE "MLLE MÉTÉO"(Icône des conditions de température) :

Au centre de l'écran LCD s'affiche l'une des 5 icônes de température (sous forme d'une jeune femme vêtue de différentes façons). Cette icône indique les changements de

température extérieure en se basant sur la température extérieure actuelle (température mesurée par l'émetteur extérieur branché sur le Canal 1):

78.8°F

(>26°C)

66.2 - 78.6 °F

(19 - 25.9°C)

50 - 66°F

(10 - 18.9°C)

32 - 49.8^ F

(0 - 9.9°C)

< 32°F

(< 0^)

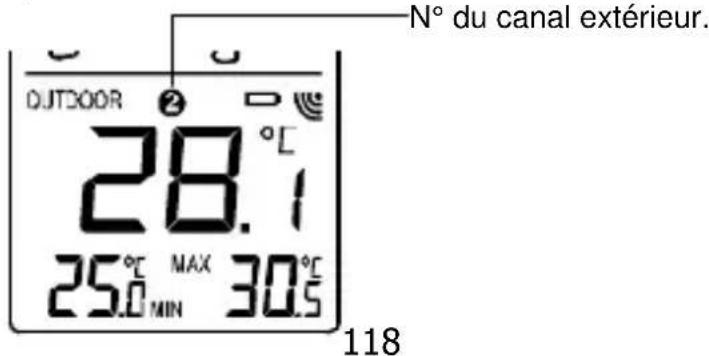

En mode Normal, affichez les températures extérieures des différents canaux en appuyant sur la touche SET/CH. En cas de canaux multiples, l'identifiant du canal s'affiche avec la température.

N° du canal extérieur. DJTOOR 28.1 25.0 MAX 30.5 MIN 118

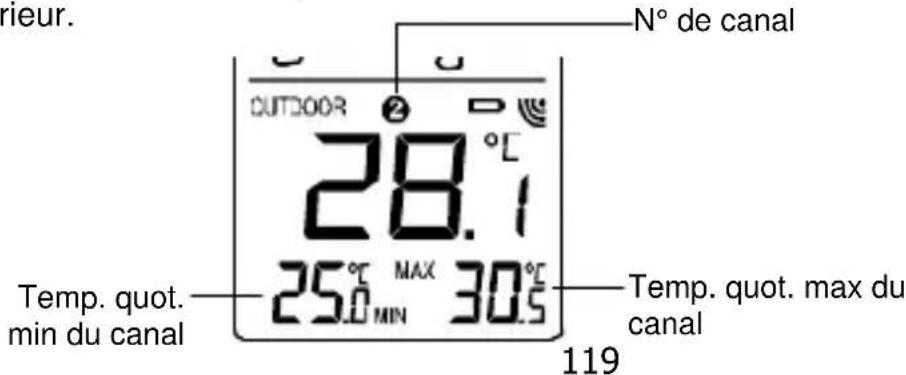

AFFICHAGE DE LA TEMPERATURE EXTERIEURE QUOTIDIENNE MIN ET MAX

Cette Station de température affiche de façon permanente dans le bas de l'écran la température extérieure quotidienne maximum et minimum atteinte de chaque canal extérieur. N° de canal

N° de canal OUTDOOR 28.1 25.0 MAX 30.5 Temp. quot. min du canal Temp. quot. max du canal 119

Pour lire la température quotidienne max. et min. d'un autre canal (donc d'un autre transmetteur), appuyez brièvement sur la touche SET/CH (à partir de l'affichage principal).

Note :

La température quotidienne minimum enregistrée est réinitialisée automatiquement tous les jours à 20h, et la température quotidienne maximum enregistrée à 8h chaque jour.

RÉCEPTION 868 MHz

La Station de température devrait afficher la température extérieure dans les 5 minutes qui suivent la mise en oeuvre. En cas de non réception des données extérieures dans

les 5 minutes qui suivent l'installation ou si la réception du signal est momentanément perturbée, l'affichage extérieur indique alors “- - -”. Dans ce cas, vérifier les points suivants :

1. La Station de température ou l'émetteur devraient être situés à 1,5-2 mètres au moins de toutes sources d'interférences telles que les moniteurs d'ordinateurs ou téléviseurs.
2. Eviter de positionner l'émetteur sur ou à proximité immédiate de cadres de fenêtres métalliques.
3. L'utilisation d'autres appareils électriques tels que des casques ou enceintes fonctionnant sur la même fréquence de signal (868MHz) peut empêcher une bonne transmission et réception du signal.
4. Des voisins utilisant des appareils électriques sur la fréquence de signal

868MHz peuvent aussi brouiller la transmission des données.

Note :

Une fois la réception du signal 868MHz effectuée, il est conseillé de ne pas rouvrir le couvercle des piles de l'émetteur ou de la Station de température car les piles risquent de se dégager de leurs contacts et de forcer une réinitialisation. Dans tel est le cas, tous les appareils doivent être réinitialisés (voir le paragraphe « Installation » ci-dessus) afin d'éviter les problèmes de transmission.

Le rayon de transmission de l'émetteur vers la Station de température est d'environ 100m, en espace dégagé. Cependant, ceci dépend de l'environnement et des niveaux d'interférence. Si la réception reste impossible alors que tous ces facteurs ont été

respectés, réinitialisez tous les appareils (voir le paragraphe « Installation » ci-dessus).

INSTALLATION DE LA STATION DE TEMPERATURE

La Station de température est conçue pour être accrochée à un mur ou se poser sur une table

Fixation murale

Avant de fixer la Station de façon définitive, assurez-vous de la bonne transmission des données de température extérieure à partir de l'endroit sélectionné.

1. Fixez une vis (non fournie) dans le mur désiré en laissant dépasser la tête d'environ 5mm.
2. Retirez le socle amovible de la Station de température en le tirant délicatement et accrochez la Station sur la vis. Assurez-vous du bon maintient de la Station avant de la lâcher.

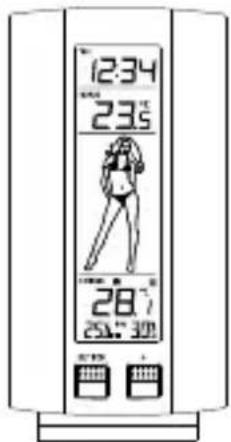

Posé

12:34 23.5 28.7 25.3 100

Grâce à son socle amovible, la Station de température peut se poser sur n'importe quelle surface plane.

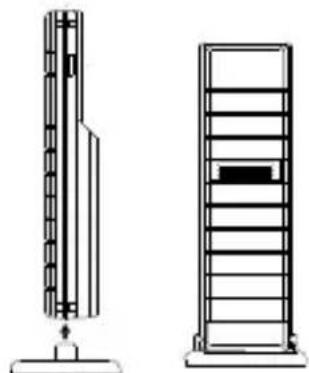

MISE EN PLACE DE L'EMETTEUR DE TEMPERATURE

L'émetteur est fourni avec un support qui peut se fixer au mur à l'aide des deux vis fournies. Il peut aussi être posé sur une surface plane en enclenchant l'émetteur sur le support.

Fixation murale

1. Fixer le support au mur désiré à l'aide des vis et chevilles fournies
2. Encastrer l'émetteur de température dans le support.

Note :

Avant de fixer l'émetteur au mur de façon définitive, placer tous les appareils aux endroits désirés et s'assurer de la bonne réception de la température extérieure. En cas de non réception du signal, changer l'émetteur de place, ceci pouvant généralement aider à la réception du signal.

ENTRETIEN :

• Eviter les températures extrêmes, vibrations et chocs qui risquent d'endommager l'appareil et de produire des relevés inexacts.
• Nettoyer l'affichage et les boîtiers avec un chiffon doux et humide uniquement. Ne pas utiliser de dissolvants ou de produits abrasifs qui risquent de rayer le LCD et les boîtiers.
  • Ne pas plonger l'appareil dans l'eau.
• Retirer sans délai toutes les piles faibles afin d'éviter fuites et dégâts. Ne les remplacer que par des piles neuves du type recommandé.
• Ne pas tenter de réparer l'appareil. Si nécessaire, retourner l'appareil au lieu d'achat pour le faire réparer par un technicien qualifié. Ouvrir et réparer soimême l'appareil en annule la garantie.

- Ne pas soumettre les appareils à des changements de température soudains et extrêmes. Ceci entraînerait un changement rapide des relevés, ce qui en diminuerait la précision.

Par la présente Technotrade déclare que l'appareil WS 9750 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU et ROHS 2011/65/CE. La déclaration de conformité UE originelle est disponible sur: www.technoline.de/doc/4029665097503

SPECIFICATIONS :

Rayon de relevé de température:

Intérieure : -9.9°C à ‘+’59.9°C (résolution de 0.1°C)

(14.1°F à ‘+’139.8°F (résolution de 0.2°F),

"OF.L" affiché en-dehors de ce rayon

Extérieure : -39.9°C à '+59.9°C (résolution de 0.1°C)

(-39.8°F à ‘+’139.8°F (résolution de 0.2°F),

"OF.L" affiché en-dehors de ce rayon)

Relevé de la température intérieure : toutes les 15 secondes

Réception des données extérieures : toutes les 4 secondes

Fréquence d'émission : 868 MHz

Puissance d'émission maximale : 6,25 dBm

Alimentation:

Station de température : 2 x AA, IEC, LR6, 1.5V

Emetteur de température : 2 x AA, IEC, LR6 1.5V

Durée de vie des piles (piles alcalines recommandées)

Station de température : Approximativement 24 mois

Emetteur de température : Approximativement 24 mois

Dimensions (L x l x H)

Station de température : 80 x 24 x 151 mm

Emetteur de température : 38.2 x 21.2 x 128.3 mm

INFORMATION DU CONSOMMATEUR

• Les déchets électriques et électroniques contiennent des substances toxiques.
  L'élimination de déchets électroniques dans la nature et/ou des décharges non autorisées nuit gravement à l'environnement.
• Les autorités locales et/ou régionales peuvent fournir l'adresse des décharges autorisées avec ramassage sélectif.
• Tous les appareils électroniques doivent maintenant être recyclés. L'utilisateur doit participer activement à la réutilisation, le recyclage et la récupération des déchets électriques et électroniques. Ce produit ne doit pas être jeté dans les décharges générales.
  • L'élimination négligente de déchets électroniques peut nuire à la santé publique

et à la qualité de l'environnement.

• Comme indiqué sur l'emballage et sur le produit, il est fortement recommandé de lire le „Manuel d'utilisation“ avant mise en fonctionnement.
• Le fabricant et ses fournisseurs déclinent toute responsabilité pour tous relevés incorrects et toute conséquence résultant d'un relevé incorrect.
• Ce produit est conçu uniquement pour indiquer la température et l'humidité pour un usage privé.
• Ce produit ne doit pas être utilisé dans un but médical ni pour l'information du public.

• Les spécifications de ce produit sont susceptibles de modifications sans avis préalable

• Ce produit n'est pas un jouet. Le garder hors de la portée des enfants.

• Aucune partie de ce mode d'emploi ne peut être reproduite sans l'autorisation écrite et préalable du fabricant.

Qualité de la réception

La station utilise la technologie de transmission sans fil pour récupérer le signal d'horloge et ajuster l'heure en conséquence. Comme avec tout appareil de communication sans fil, la qualité de cette réception se dégrade dans les circonstances suivantes:

• longue distance de transmission
  • Montagnes et vallées proches

• près d'une autoroute, d'un chemin de fer, d'un aéroport, d'une ligne à haute tension, etc.

• près d'un chantier de construction
  • au milieu de hauts bâtiments
• à l'intérieur d'un bâtiment en béton
• à proximité d'un appareil électrique (ordinateur, téléviseur, etc.) et d'une structure métallique
• à l'intérieur d'un véhicule en déplacement
  Placez la station à un endroit adapté pour une bonne réception des signaux radio, en l'occurrence près d'une fenêtre et loin de toute surface métallique et de tout appareil électrique.

Précautions

• Installez l'appareil en intérieur.
  • N'exposez pas l'appareil à des forces et des chocs excessifs.
• N'exposez pas l'appareil à des températures extrêmes, directs du soleil, à la poussière ou à l'humidité.
• Ne plongez pas l'appareil dans l'eau.
• Évitez tout contact avec des matériaux corrosifs.
• Ne jetez pas l'appareil dans le feu, elle risque d'exploser.
  • N'ouvrez pas le coffret de l'appareil et n'altérez aucun de ses composants.

Avertissements de sécurité concernant les piles

• Utilisez uniquement des piles alcalines, ne pas des piles rechargeables.
• Installez les piles en respectant le sens des polarités (+/-).
- Remplacez toujours toutes les piles en même temps.
- Ne combinez pas des piles usagées avec des piles neuves.
- Retirez immédiatement les piles déchargées de l'appareil.
- Retirez les piles lorsque vous n'envisagez pas d'utiliser votre appareil avant longtemps.
- N'essayez pas de recharger des piles qui ne sont pas rechargeables et ne jetez aucune pile dans le feu (elle risque d'exploser).
- Rangez vos piles de façon à ce qu'aucun objet métallique ne puisse mettre leurs

bornes en court-circuit.

• Évitez d'exposer les piles à des températures extrêmes, à une humidité extrême et aux rayons directs du soleil.
• Conservez vos piles hors de portée des enfants. Elles présentent un risque d'étouffement.

Utilisez le produit uniquement pour son usage prévu!

Noter l'obligation de la Loi sur la batterie

Les piles ne doivent pas être déposées avec vos ordures ménagères. Dans le cas où vous le faites vous risquez de provoquer des dommages importants à votre environnement ou à la santé d'autrui. Vous pouvez rendre les piles usagées à votre commerçant qui vous les a vendues ou d'office à une collecte. Vous en tant qu'utilisateur

ou consommateur vous êtes obligés par la loi de retourner les piles usagées!

Noter l'obligation de la Loi sur les appareils électriques

Ce symbole signifie que les appareils électriques ne doivent pas être jetés aux ordures ménagères à la fin de leur vie utile. Ramenez votre appareil à votre point local de collecte de déchets ou à un centre de recyclage. Ceci s'applique à tous les pays de l'Union européenne et aux autres pays européens disposant d'un système de collecte des déchets sélectif.

Durata delle batterie (si raccomandano batterie alcaline)
